蓄电池在线内阻在直流电源系统中的监测技术及运用

    1 概述

    目前，阀控式铅酸蓄电池在电力操作电源、通信电源中广泛使用，由于阀控式铅酸蓄电池结构的特殊性，在运行中可靠地检测蓄电池的性能，并有针对性地对蓄电池进行维护变得困难但又很迫切。从电源系统运行的高可靠性要求，各类蓄电池监测系统也在广泛使用。但不同的测试模式对蓄电池的性能状况反映也不一样，多年的研究和运用表明，内阻检测是目前最为可靠的测试方式之一。而蓄电池的不同失效模式对内阻的反映情况也不一样，了解蓄电池的内阻和各种失效模式的关系，合理地分析阀控式铅酸蓄电池的内阻数据，有利于更好地对蓄电池进行检测和维护。近年来，由于原材料的涨价，国内很多阀控式铅酸蓄电池厂家采用了很多新的生产工艺，由此带来对新工艺蓄电池内阻数据分析也发生了新的变化。合理地选择此类蓄电池内阻数据基准，对判断阀控式铅酸蓄电池性能有很大的帮助。合理地运用内阻数据维护蓄电池，对延长蓄电池的使用寿命有很大的作用，为获得最大的安全效益和经济效益有着很重要的意义。

    2 常见的蓄电池失效模式

    对于阀控式铅酸蓄电池，通常的性能变坏机制有：电池失水、极板群的腐蚀、活性物质的脱落、深放电引起的钝化和深度放电后的恢复等等。几种性能变坏的情况分述于下。

    ⑴　电池失水

    铅酸蓄电池失水会导致电解液比重增高、导致电池正极栅板的腐蚀，使电池的活性物质减少，从而使电池的容量降低而失效。

    阀控式铅酸蓄电池充电后期，正极释放的氧气与负极接触，发生反应，重新生成水，即

    O2 + 2Pb→2PbO

    PbO + H2SO4→H2O +PbSO4

    使负极由于氧气的作用处于欠充电状态，因而不产生氢气。这种正极的氧气被负极铅吸收，再进一步化合成水的过程，即所谓阴极吸收。

    在上述阴极吸收过程中，由于产生的水在密封情况下不能溢出，因此阀控式密封铅酸蓄电池可免除补加水维护，这也是阀控式密封铅酸蓄电池称为免维电池的由来。但当充电过程中，充电电压超过2.35V／单体时就有可能使气体逸出。因为此时电池体内短时间产生了大量气体来不及被负极吸收，压力超过某个值时，便开始通过单向排气阀排气，排出的气体虽然经过滤酸垫滤掉了酸雾，但毕竟使电池损失了气体，也等于失水，所以阀控式密封铅酸蓄电池对充电电压的要求是非常严格的，绝对不能过充电。

    ⑵　负极板硫酸化

    电池负极栅板的主要活性物质是海棉状铅，电池充电时负极栅板发生如下化学反应：

    PbSO4 + 2e = Pb + SO4-

    正极上发生氧化反应：

    PbSO4 + 2H2O = PbO2 + 4H+ + SO4- + 2e

    放电过程发生的化学反应是这一反应的逆反应，当阀控式密封铅酸蓄电池的荷电不足时，在电池的正负极栅板上就有PbSO4存在，PbSO4长期存在会失去活性，不能再参与化学反应，这一现象称为活性物质的硫酸化。为防止硫酸化的形成，电池必须经常保持在充足电的状态，蓄电池绝对不能过放。

    ⑶　正极板腐蚀

    由于电池失水，造成电解液比重增高，过强的电解液酸性加剧正极板腐蚀，防止极板腐蚀必须注意防止电池失水现象发生。

    ⑷　热失控

    热失控是指蓄电池在恒压充电时，充电电流和电池温度发生一种累积性的增强作用，并逐步损坏蓄电池。造成热失控的根本原因是浮充电压过高。

    一般情况下，浮充电压定为（2.23 ~ 2.25）V/单体（25℃）比较合适。如果不按此浮充范围工作，而是采用2.35V／单体（25℃），则连续充电4个月就可能出现热失控；或者采用2.30V/单体（25℃），连续充电（6 ~ 8）个月就可能出现热失控；要是采用2.28V/单体（25℃），则连续（12 ~ 18）个月就会出现严重的容量下降，进而导致热失控。热失控的直接后果是蓄电池的外壳鼓包、漏气，电池容量下降，最后失效。

[page]    3 阀控铅酸蓄电池内阻模型研究

    阻抗分析是电化学研究中的常用方法，是电池性能研究和产品设计的必要手段[10]。

    图3-1是常用的铅酸电池阻抗的等效电路。

图1 蓄电池阻抗等效电路

    图1中Lp、Ln为正负极电感； Rt.p和Rt.n 是电极离子迁移电阻；Cdl.p、Cdl.n是极板双电层电容；  Zw.p、Zw.n为Warburg阻抗，是由离子在电解液和多孔电极中扩散速度决定的；RHF是前面提到的欧姆电阻。

    文献[4]研究中将Warburg阻抗表示为一个电阻和电容串联组成的阻抗ZW。

    式中  λ——Warburg系数，表示反应物和生成物的扩散传质特性；ω——角频率

    电池的阻抗包括欧姆电阻和正负极阻抗：

         Zcell = Zp + Zn + RHF                                    （2）

    电池阻抗是一个复阻抗，在其它条件不变的情况下，与测试频率有关。

    通常情况的内阻是指某一固定频率下的内阻值，对于一般的VRLA蓄电池，多数采用低于100Hz的频率，在实际使用中常把复阻抗的模称为内阻。

    4 内阻在线测量方法

    备用场合使用的VRLA电池一般容量很大，在几十Ah到数千Ah，电池的内阻值很小。由于阻值低，电池正负极输出感应的电压幅值很小，要准确测量内阻有一定难度，尤其是在线测量时电池端存在充电纹波和负载变动时的动态变化。常见的内阻测试方法简述于下。

    ⑴　直流方法

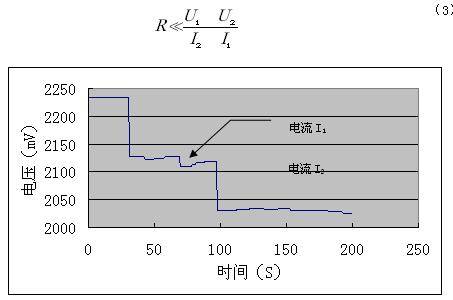

    直流方法是在电池组两端接入放电负载，根据在不同电流（I1、I2）下的电压变化（U1-U2）来计算内阻值，见图2。常采用式（3-3）计算

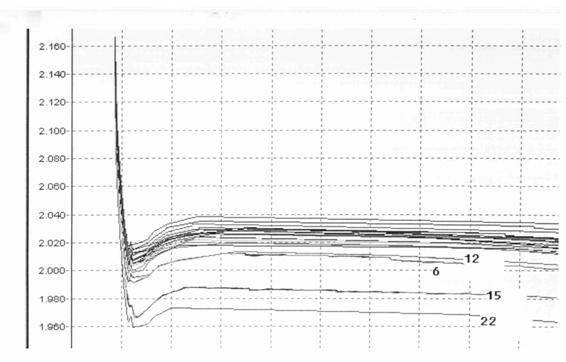

图2 蓄电池放电电压曲线

    由于内阻值很小，在一定电流下的电压变化幅值相对较小，给准确测量带来困难，由于放电过程电压的变化，需要选择稳定区域计算电压变化幅值。实际测量中，直流方法所得数据的重复性较差、准确度很难达到10%以上。

    ⑵　交流方法

    交流方法相对直流法简单。

    当使用受控电流时，ΔI = Imax Sin(2πft),产生的电压响应为：

    ΔV = Vmax Sin(2πft + φ)          （4）

    这种情况的阻抗均为：

（5）

    即阻抗是与频率有关的复阻抗，其模为 |Z|= Vmax/Imax, 相角为φ。

    从理论上讲，向电池馈入一个交流电流信号，测量由此信号产生的电压变化即可测得电池的内阻。

    R = Vav / Iav                            （6）

    式中  Vav----检测到交流信号的平均值；

    Iav ---- 馈入交流信号的平均值

    在实际使用中，由于馈入信号的幅值有限，电池的内阻在μΩ或mΩ级，因此，产生的电压变化幅值也在μ量级，信号容易受到干扰。尤其是在线测量时，受到的影响更大。采用基于数字滤波器的内阻测量技术和同步检波方法可以克服外界干扰，获得比较稳定的内阻数据。

    5 对内阻值影响的因素

    ⑴　不同测量方法对内阻值的影响

    由于测量方法的不同，蓄电池内阻数值有较大的差异。因此，在研究内阻变化时需要在同一方法下进行测量。

    ⑵不同充电状态对内阻值的影响

    蓄电池处于不同的状态，其内阻值也有很大的差异。放电容量达到80%后，内阻急剧上升。转入充电后，内阻很快恢复到正常数值。

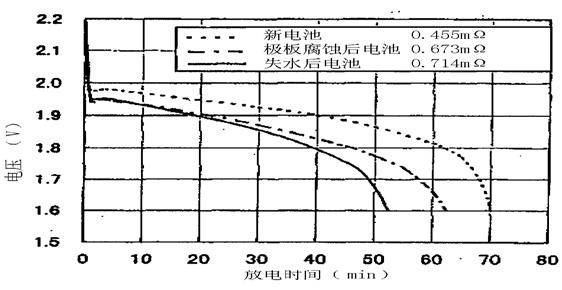

    ⑶不同失效模式对内阻值的影响

    蓄电池的不同失效模式反映在内阻变化的幅值并不一样。
