大热！高速Wi-Fi 6路由器上的顺络产品应用

深圳顺络电子针对Wi-Fi领域已经开发出多类可应用产品，并已经量产。形态各异，品类齐全，包括定制化LTCC器件，小尺寸、高Q值射频电感，小封装、大电流功率电感和高性价比分离式变压器方案。

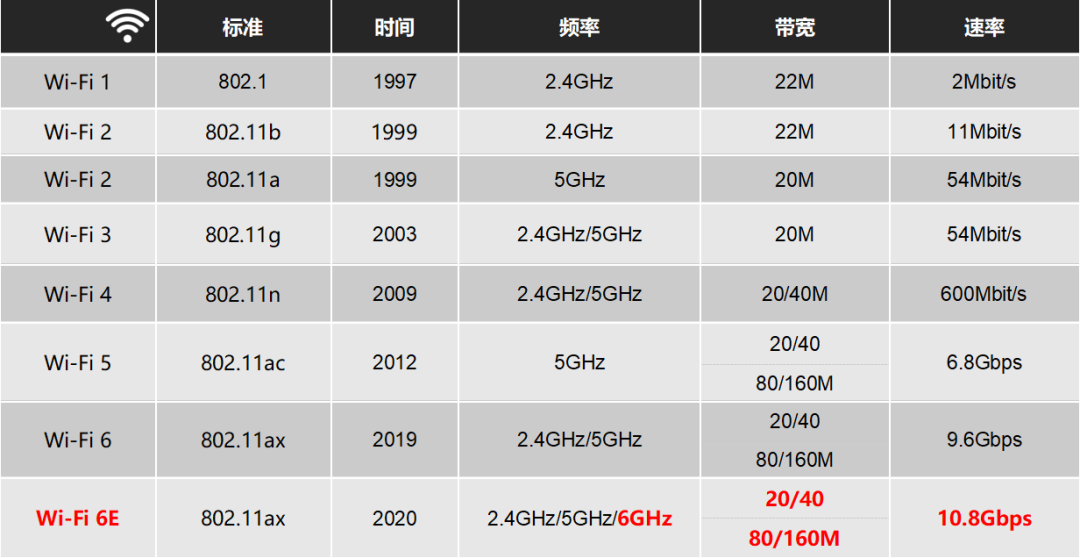

近几年，随着5G移动通信的普及，室外移动网的速度已经得到大幅提升，而主打室内无线网覆盖的Wi-Fi网络也应该要相应提速，才能在应用上平衡用户体验，所以Wi-Fi 6应运而生。Wi-Fi 6是Wi-Fi技术最新的演进版本，可以简单的理解为第六个版本，更早以前它们有一种更显专业而“高冷”的叫法，如802.11n/ac/ax等，它们之间的对应关系、区别如下表。

图表数据整理自网络

因此Wi-Fi技术的演进可以简单看成以提升带宽来达到提升速率的目的，而频段已经比较固定，区别在于Wi-Fi 6E（Extended Version）版本将高频段拓展到了7.125GHz。更高频段预示会有更大带宽，而新增的应用频段也比较干净、不易受干扰，总结来说6E版本的速率是最高的。

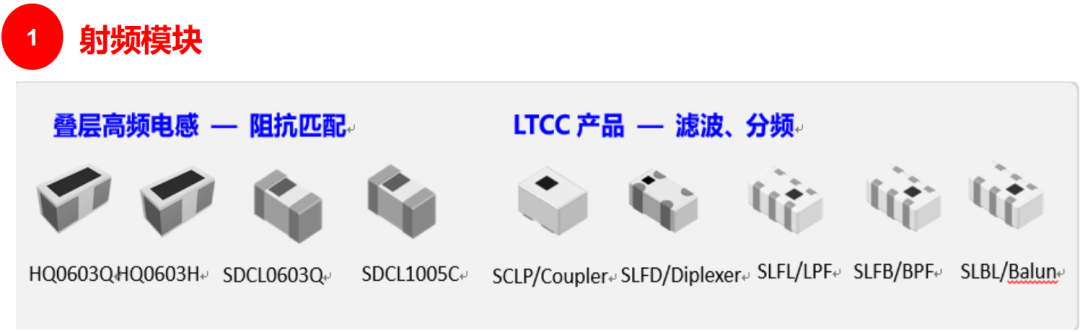

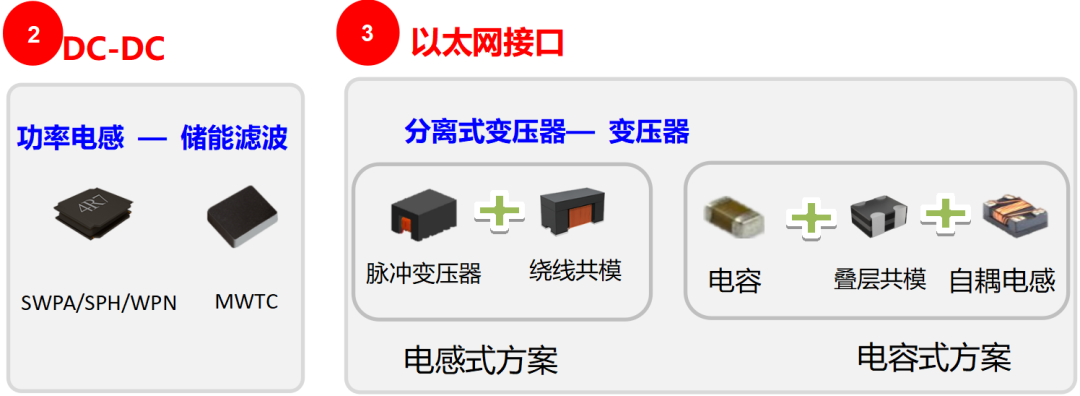

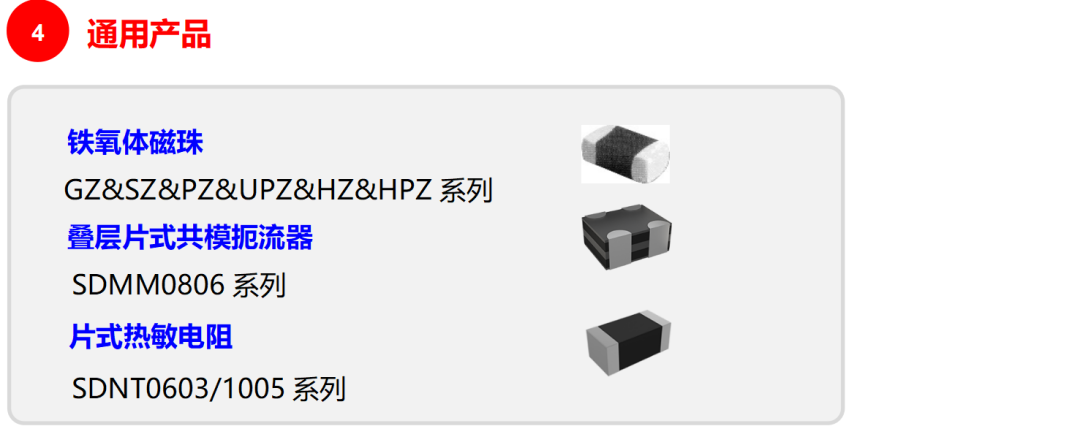

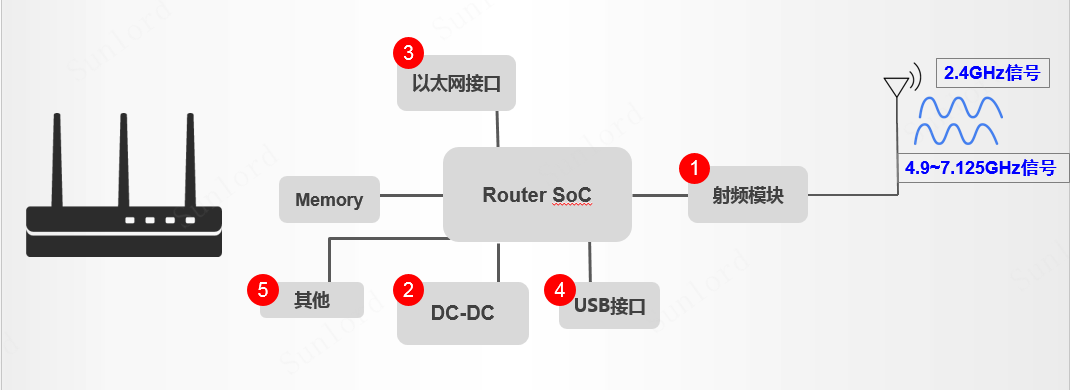

01路由器架构及其推荐产品

图片来源于顺络内部

图片来源于顺络内部

图片来源于顺络内部

图片来源于顺络内部

02定制化LTCC产品

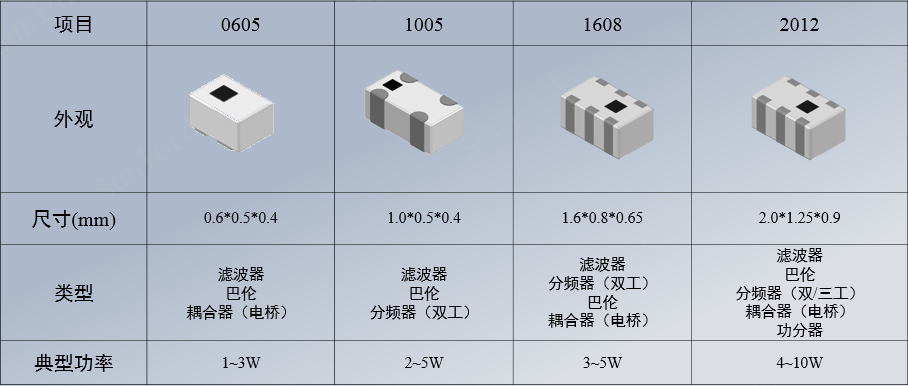

顺络电子针对Wi-Fi 6应用已开发各类LTCC产品，包含低通、带通滤波器，耦合器，巴伦和双工器，频段已覆盖最新Wi-Fi 6E 高频7.125GHz，以小尺寸封装1.0×0.5mm和1.6×0.8mm为主。不仅现有尺寸类别和应用频段，其他规格也可按客户需求定制。

图片来源于顺络内部

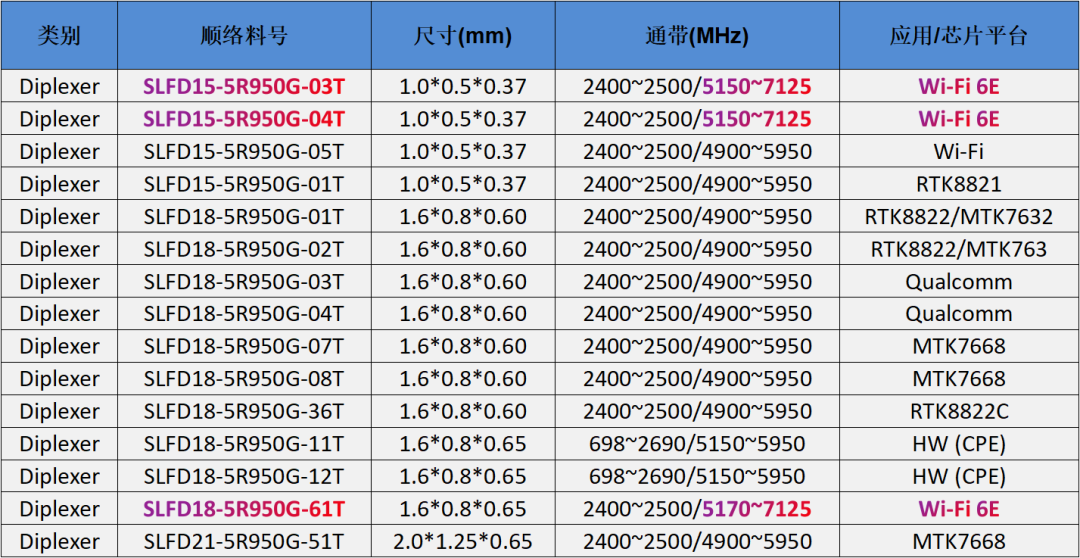

Wi-Fi用双工器产品

图表来源于顺络内部

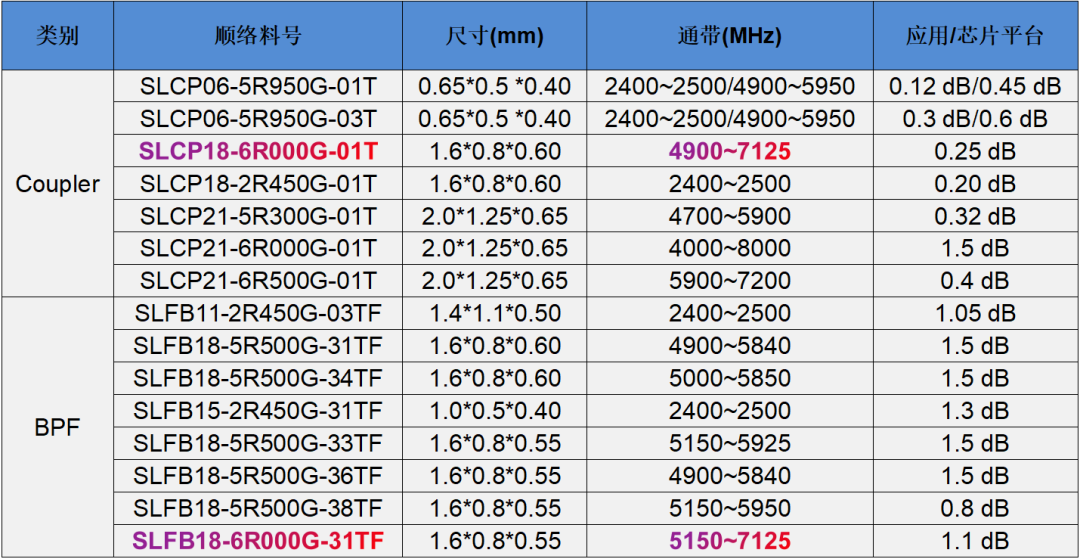

Wi-Fi用耦合器和带通滤波产品

图片来源于顺络内部

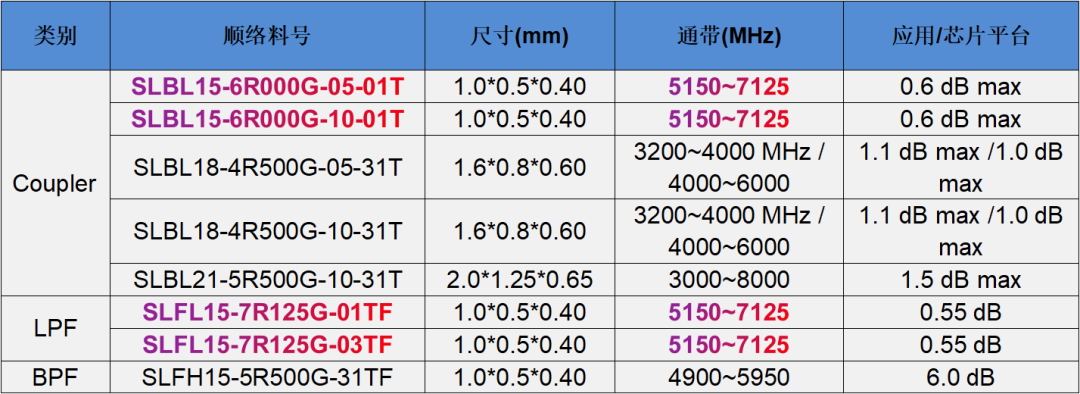

Wi-Fi用巴伦、带通滤波器和高通滤波产品

图片来源于顺络内部

03小尺寸高Q值射频电感

顺络电子通过先进的工艺平台带来的超精细加工技术，精确控制产品内电极线圈尺寸和间距，并通过改变电极绕线方向，以减小杂散参数从而提升产品Q值。

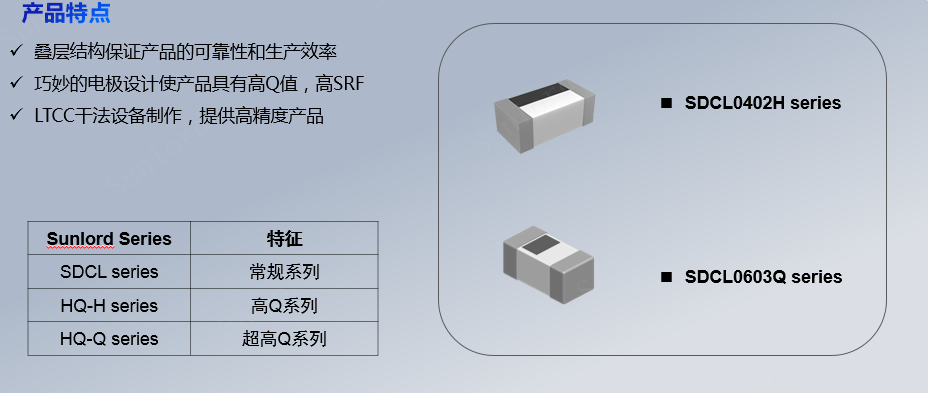

目前顺络电子提供HQ系列公制0603/0402小尺寸高Q射频电感来满足客户对高品质的要求，也有常规SDCL系列公制0402/0603/1005封装产品对应一般电路的需求。

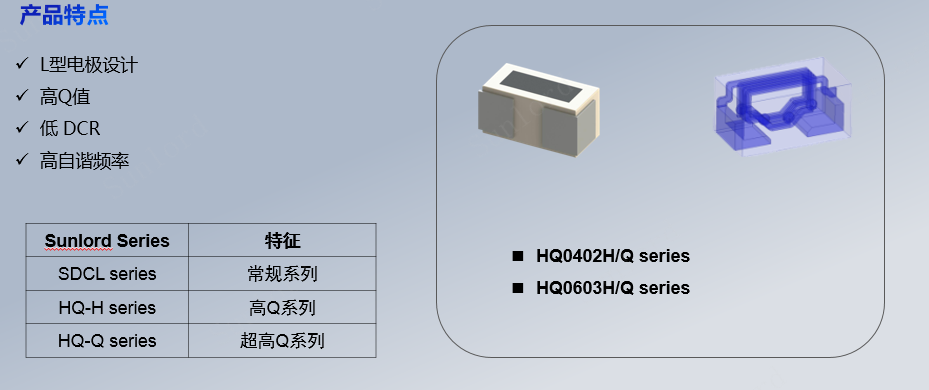

HQ0402系列 & HQ0603系列

图表来源于顺络内部

SDCL0402H系列&SDCL0603Q系列

图表来源于顺络内部

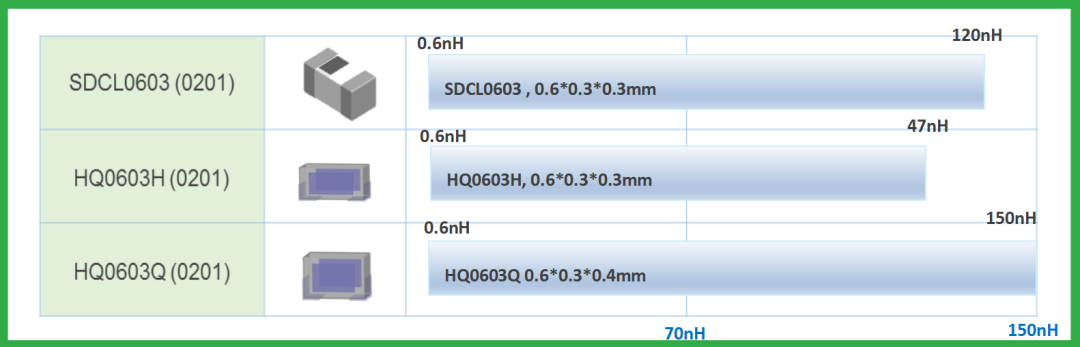

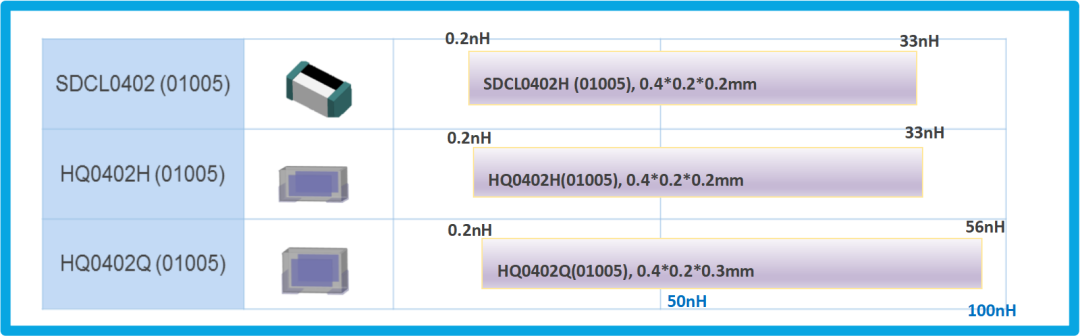

SDCL&HQ系列封装和电感量范围

图表来源于顺络内部

04大电流功率电感

顺络电子提供品类丰富的功率电感系列，并针对不同应用领域有不同系列对应。顺络电子可提供高性价比SWPA/SPH系列对应，或者采用铁粉芯材料WPN系列电感，该系列具有更高的饱和电流，低损耗，适用于对电流和损耗要求较高的电路。同时，为了满足客户旗舰机型产品对电路的更高要求、更高可靠性，顺络电子可提供小尺寸模压电感MWTC系列电感。MWTC系列采用顺络自研低损金属磁粉材料，加上模压工艺，带来产品高致密性、高可靠性特性，漏磁小，产品尺寸范围201208~252010(mm)，电流1.6~8.5A，可适用于对损耗及可靠性有高要求的电路。

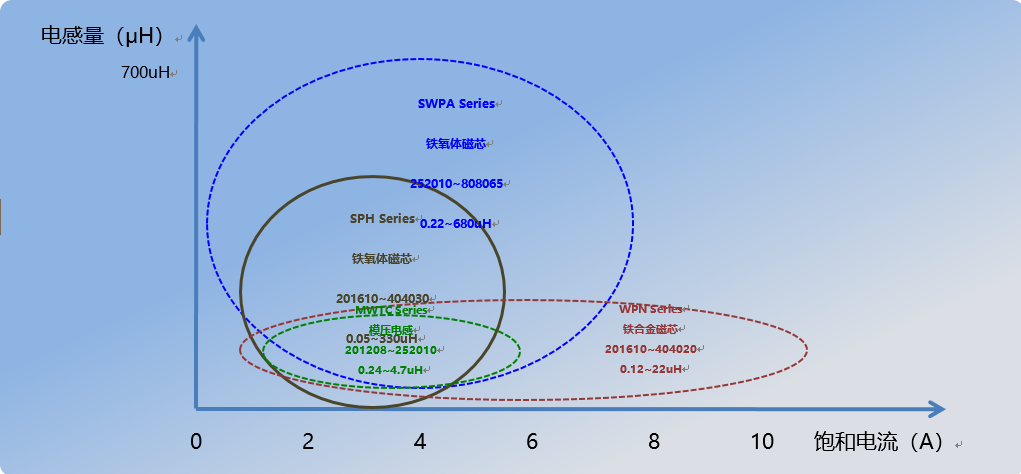

顺络功率电感封装尺寸和电性范围

图表来源于顺络内部

对于路由器，一般直流12V电源输入，通过PMIC给各负载供电，低压输出大电流输出，并考虑PCB空间大小，绕线型电感封装以2.5x2.2~5.0x5.0mm为主，推荐饱和电流较大的系列，模压系列以2.5x2.0mm左右小封装为主， 感量集中在1.0uH/2.2uH/3.3uH/4.7uH不等。

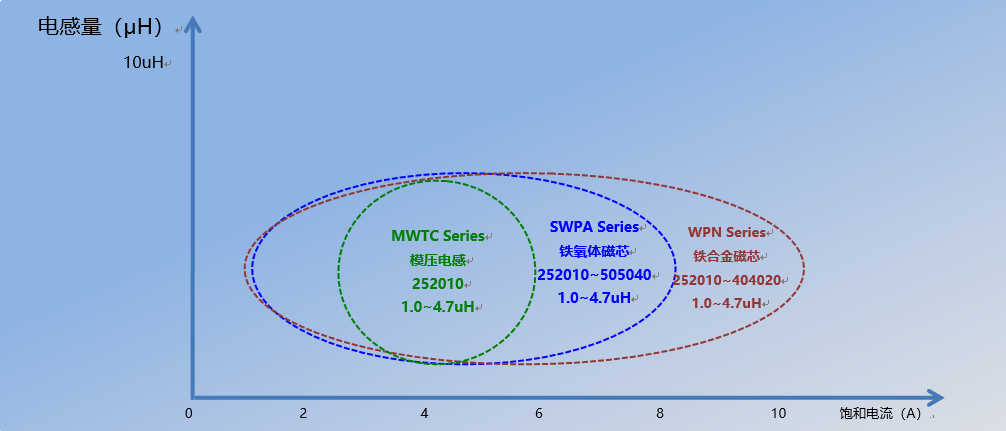

路由器功率电感选型范围

图表来源于顺络内部

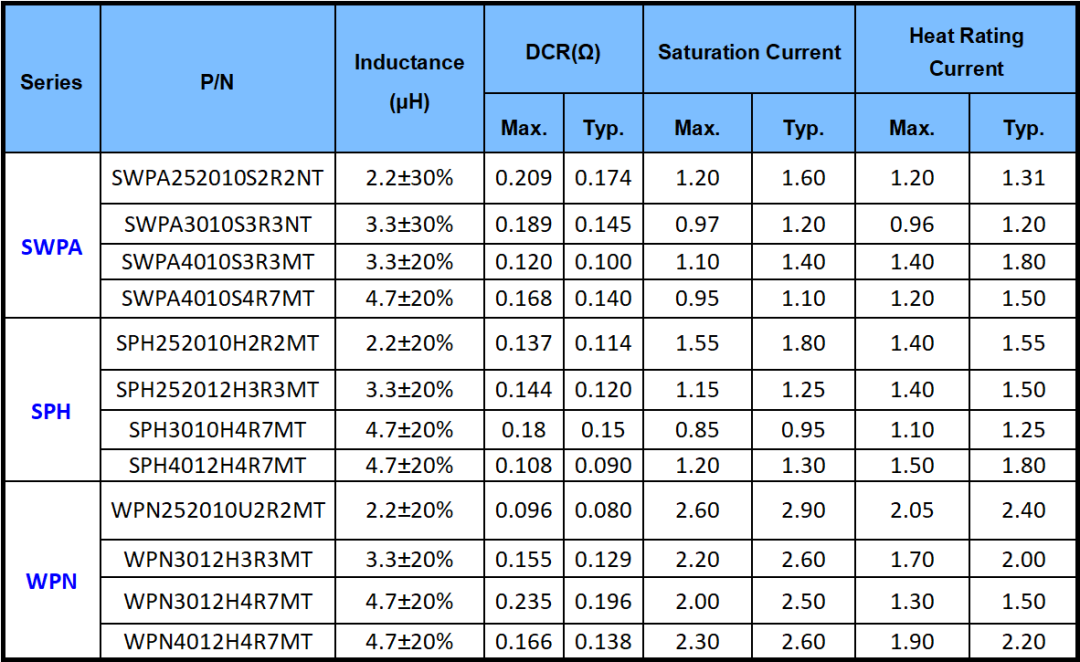

绕线功率电感型号推荐

图表来源于顺络内部

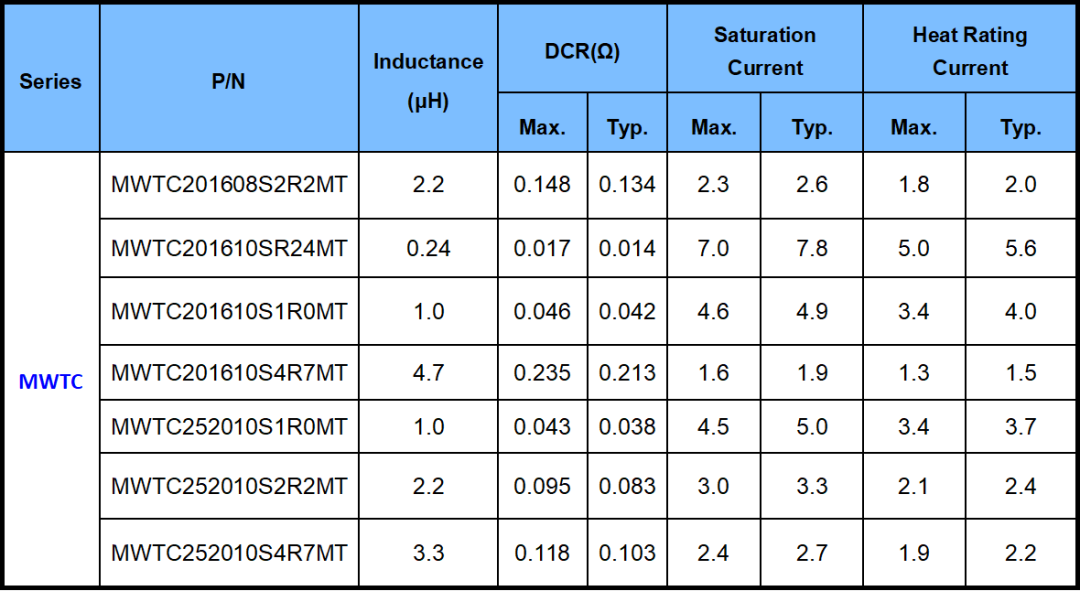

MWTC功率电感型号推荐

图表来源于顺络内部

05分离式变压器

传统网络变压器方案有着手工制作导致产品一致性差、半自动化产能跟不上以及品类繁多不易物料管理等诸多痛点，深圳顺络电子的全自动化工艺平台加上自主的材料研发，所提供的电容式分离式变压器解决方案不仅性能更优、抗雷击能力强，产品一致性好，成本相比也更低，并且产能也有保证。在占板面积上，顺络电子分离式网络变压器相比传统网络变压器也有减小，最大程度上帮助客户节省PCB空间。

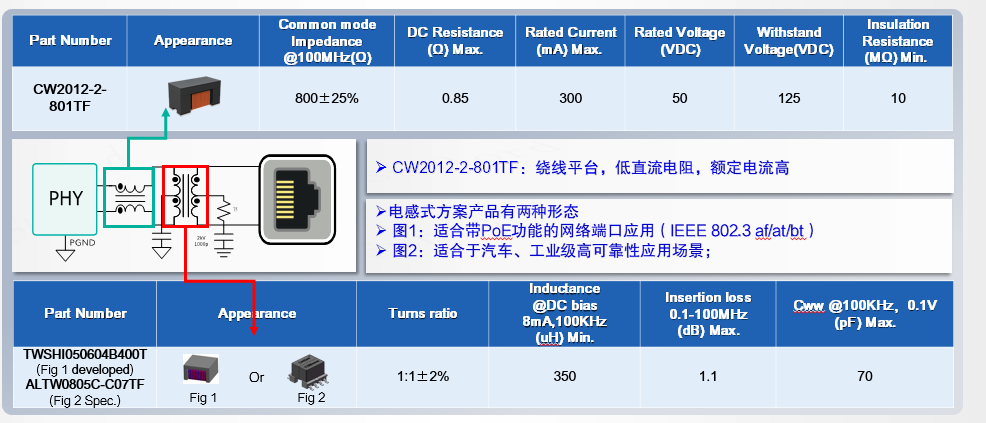

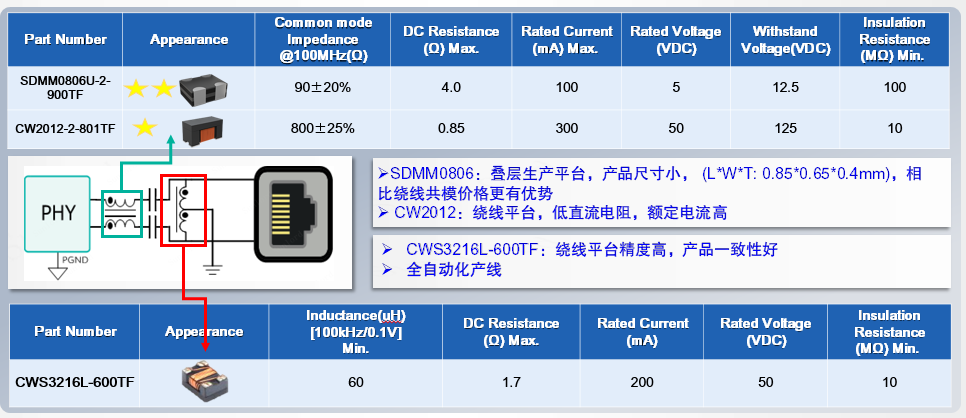

电感式方案
