应用32通道256级灰度高压驱动芯片HV632

　　HV632是Supertex公司2003年推出的一种80 V，32通道显示器驱动芯片，具有256级灰度控制能力，是为平板显示器设计的。采用该公司的HVCMOS技术，5V CMOS输入，内含全集成低压CMOS逻辑，支持较高显示分辨率的脉宽调制灰度转换。HV632还有一条8位数据总线，适用于快速移动的显示图像和每个显示象素有256级灰度的分辨[1]。另外他还有10 MHz的频移和计数时钟频率，20 MHz的数据传送速率以及输出极性控制等特点。

　　1 HV632的引脚功能

　　HV632的引脚排列如图1所示，其采用三边64引脚封装，管脚功能如下：

　　1～3脚(N／C)：一般为空，不连接；

　　4～19脚(HVoutl7～HVout32)：高压输出；

　　20～21脚(GND)：低压数字地信号；

　　22脚(HVGND)：高压地信号；

　　23脚(Vpp)：高压电源信号，取值为12～80 V之间；

　　24脚(CSI)：片选输入信号，该信号使能时，本芯片接收数据输入；

　　25脚(CSO)：片选输出信号，一般该信号与CSI同对出现，作用是选通下一块芯片，在这两个引脚的作用下， HV632芯片不只能单片使用，还可以多片相连接使用；

　　26脚(BLANK)：输入信号，具有重置计数器和高压输出的功能。当BLANK为高电平时，计数器被重置，32路的高压输出全为低电平；

　　27～30脚(Dl～D4)：二进制数据总线输入；

　　31脚(Count Clock)：输入到计数器的计数时钟信号，频率最大不超过10 MHz；

　　32脚(POL)：输出极性控制信号，在该HV632芯片中，POL为高电平或者为低电平时，高压输出HVout极性相反；

　　33脚(Load Count)：初始化计数器的一个输入信号；

　　34脚(Shift Clock)：移位时钟信号，双沿触发，也即在该信号的上升沿和下降沿都读入8位数据总线输入信号，频率最大不超过10 MHz；

　　35脚(N／C)：一般为空，不连接；

　　36～39脚(D5～D8)：二进制数据总线输入；

　　40脚(VDD)：数字电源信号，取值为4.5～5.5 V之间；

　　41～42脚(N／C)：一般为空，不连接；

　　43脚(Vpp)：高压电源信号；

　　44脚(HVGND)：高压地信号；

　　45脚(N／C)：一般为空，不连接；

　　46～61脚(HVoutl～HVoutl6)：高压输出；

　　62～64脚(N／C)：一般为空，不连接；

　　　　　　　　?

　　2 HV632的结构原理

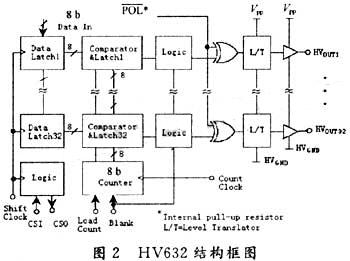

　　HV632的结构框图如图2所示。根据结构图简述其工作原理：8位二进制总线数据通过D1～D8口输入到Data Latch(数据锁存器)中，在移位时钟(Shift Clock)的上下沿分别进行锁存，每16个Shift Clock脉冲为一组，因此可以锁存32个8位二进制数据，在第一个Shift Clock脉冲的上升(或下降)沿读入的数据锁存到Data Latch1，并与高压输出HVout1相对应，依此类推，最后一个8位二进制数据锁存到Data Latch32中，并与高压输出HVout32相对应。每一个数据锁存器锁存的数据都会在Comparator(比较器)中与8 B Counter(8位计数器)的输出进行比较，当锁存器中的数据与8位计数器的输出相匹配时，高压输出HVout跳变。因为该8位计数器是一个可逆计数器，所以在一个完整的可逆计数周期内，会有两次相匹配的情况，随着D～D8输入的不同，输出的脉冲宽度会随之改变，从而达到脉宽调制的作用。

　　2.1 Logic部分

　　图2所示的HV632结构框图中含有2个Logic部分，其中一部分指的是连接比较器和异或门的逻辑部分，该部分的电路实际上就是一个带有置位功能边沿的D触发器，置位信号通过BLANK作用，BLANK为高时，高压输出全为低电平。另外，BLANK在计数器中也有作用，因此，在介绍该芯片引脚功能时指出，BLANK信号具有重置计数器和高压输出的功能。Logic的另一部分指的是连接有输入信号CSI和Shiftclk，输出信号CSO的部分。该电路的作用就是实现片选信号的输入与输出，每一个输入信号CSI脉冲的到来，都会产生一个片选输出脉冲，每一个CSI和CSO信号之间都相隔16个Shift Clock脉冲，又因为Shift Clock是双沿触发，从而在一组CSI和CSO信号之间能够读入32个8位二进制数据，实现32通道的输出。该结构的仿真波形如图3所示。

　　2.2 高压输出部分

　　高压输出部分实现了低压驱动高压，其电路是模拟的，因此，利用Spice语言进行了描述和模拟，最终结果显示，该电路确实实现了低压驱动高压。其结构利用Spice语言描述如下：

　　仿真结果见图4。

　　?

?

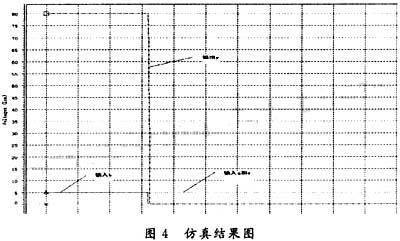

　　输入信号存在这样的逻辑关系A=C=～B，这是由和该结构相连的前一个逻辑结构的输出决定的，3个输入信号的电位最高均不超过5 V。由图可以看出，当A为高电平时，输出Y=0；当A为低电平时，输出Y=Vpp，Vpp为80 V高压，由此实现了低压驱动高压。

　　2.3 其他部分

　　Data Latch(数据锁存器)采用由二选一选择器组成的边沿D触发器实现数据锁存：在CP的下降沿到来时，输出Q随着输入D的变化而变化；在CP的上升沿到来时，起到锁存作用。该数据锁存器结构简单，便于集成。

　　8b Counter(8位计数器)是一种以二选一选择器组成的触发器作为其主体、带有加减控制模块的单时钟结构8位可逆计数器，具有异步置位功能。其置位信号就是BLANK，高电平有效。

　　2.4 HV632输出波形

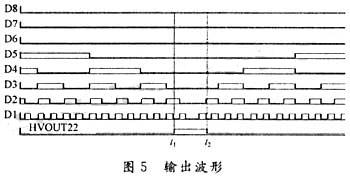

　　图5所示即为HV632芯片的输出波形，图中D8～D1即为8 b Counter所输出的8位计数结果，仿真时8位数据总线的输入DS-D1选11111101，在t1时刻，计数器的输出为00000010，正好是8位输入信号的取反，此时，这两组信号相匹配，输出HVOUT22跳变。又由于计数器是可逆计数器，当D8-D1减到00000000后又再由00000000递增，直到加到00000010，即t2时刻时再次匹配，这时HVOUT22又跳变。由图中可以看出，t1到t2这段时间的脉冲宽度是由8位总线输入决定的，随着DS-D1的输入的不同，输出的脉冲宽度会随之进行改变，从而达到脉宽调制的作用。

　　

　　3 结语

　　HV632适用于平板显示器，例如FED(场致发光显示器)，支持较高显示分辨率的脉宽调制灰度转换。HV632不仅适用于FED，还适用于聚合体液晶、真空荧光管和电致发光，他还适用于高数据率的显示应用，特别适合需要达到20 MHz以上和高速率和输出电压在12～80 V之间的产品上。使用HV632还可减少总的元件数目，节省空间，同时还可减少损耗、发热量以及费用等。
