两层反射可使LED灯照明范围与白炽灯泡相当

        松下推出了LED照明“EVERLEDS”系列的新产品——配光角度300°、采用E26灯头的LED灯泡(图1)。由于新产品与白炽灯泡具有相同程度的配光角度，即使在此前因照明范围小而难以改换成LED灯泡的照明用途，也能够取得与白炽灯泡相同的照明效果。

图1：松下上市的新款LED灯泡

　　注释：配光角度为300°。通过增大发光部分，外观更像灯泡。光色有日光色(左)和灯泡色(右)两种

　　此次的LED灯泡的最大特点是在灯罩(半球形灯罩)内呈圆环状配置了多个小型光源(LED封装)并在其上方设置了有开口的反射板和无开口的反射板两层反射板(图2、3)。

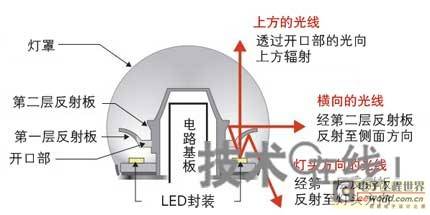

图2：光的扩散原理

        注释：光经第一层反射板反射至灯头方向，经第二层反射板反射至侧面方向。直行光在树脂灯罩上发生扩散。由此得到大配光角度。

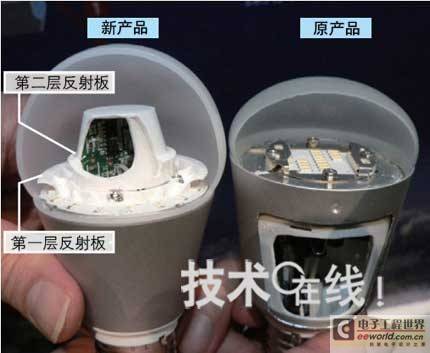

图3：内部构造

　　注释：LED封装呈圆环状配置的中央部分温度比较低，因此配置了不耐热的电子部件。新产品的铝合金外壳的高度比原产品降低，散热面积减小。

　　如图2所示，LED封装发出的光一部分经第一层反射板发射至背面方向(有灯头的方向，通常是天花板一侧)。透过第一层反射板开口部分的部分光线经第二层反射板横向反射，射向侧面方向。而未照到第二层反射板的直行光线在半球形灯罩上扩散。由此实现了与白炽灯泡相当的300°这一“行业最高”(该公司)配光角度。

　　散热方面也进行了调整。由于新产品的灯罩比原产品增大，因此连接灯头和灯罩的铝合金外壳的表面积、即：散热面积减小。鉴于呈圆环状排列的LED封装的中心区域温度比较低，配置电路时在此处设置了不耐高温的驱动IC等，以降低散热的影响。

　　光色有日光色(色温6700K)和灯泡色(色温2800K)两种。日光色的亮度为485lm，相当于40W的白炽灯泡(灯泡色为390lm)*。

　　*　亮度标准曾采用相当于40W及60W等白炽灯泡的数字，但2010年日本灯泡工业协会出台了统一使用lm的方针。

　　以前，该公司的LED灯泡曾在中央配置LED封装。由于LED光的直线传播性强，因此原产品的灯光难以向背面扩散，配光角度只有120°左右。其难点是用于吊灯等时，正下方明亮而房间角落偏暗等。

　　新产品采用开放式价格，估计在3500日元左右。另外，该公司还打算开发亮度相当于60W白炽灯泡的更亮产品，不过由于还存在散热等技术课题，目前尚无具体的投产计划。
