不同功率等级的LED照明驱动器方案

        随着LED技术的发展，LED的应用已从传统小功率可携式产品背光推广到中大功率的室内照明、室外照明及手电筒等应用。依据驱动电源的不同，LED照明通常可以划分为交流-直流(AC-DC) LED照明、直流-直流(DC-DC) LED照明电源以及电池供电的LED手电筒等不同类型，LED灯具及其功率也各不相同，如3 W PAR16、3×2 W PAR20、10 W/15 W PAR30、15 W/22 W PAR38、1 W G13、3 W GU10、1 W MR11、3 W MR16、3 W/9 W/15 W嵌灯、1 W-3 W阅读灯等。

1，AC-DC LED照明解决方案

        安森美半导体在AC-DC电源供电的LED照明应用中，提供各种离线控制器及功率因子修正(PFC)控制器，并配合隔离及非隔离要求提供不同的LED应用方案。在交流线路电压与LED之间没有物理电气连接的隔离应用中，常见的拓扑结构有反激(Flyback)及双电感加单电容(LLC)半桥谐振。不同拓扑结构适合于不同的功率范围或用于满足特别的设计要求。例如， 反激拓扑结构是小于100 W的中低功率应用的标准选择，而LLC半桥拓扑结构则是大功率和高效能的首选方案。

图1：不同功率范围的隔离型拓扑结构

        AC-DC LED照明应用中，小功率的LED应用通常以定电流(CC)来驱动，而定电压(CV)功能是在输出开路的情况下将作保护功能。大功率的LED应用可能需要在电路中增加PFC，其中的AC-DC转换与LED驱动两部分电路既可能采用整体式(integral)配置，即两者合而为一，均位于照明灯具内，也可以采用分布式(distributed)配置，如图2，从而简化安全考虑，并增加系统灵活性。

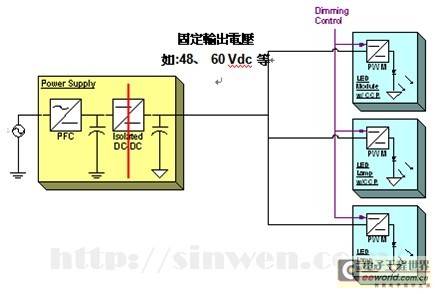

图2：大功率LED驱动的分布式(distributed)配置结构

        从应用的具体功率范围来看，AC-DC LED照明的电源方案应用主要包括：

1 W-8 W：G13/GU10/PAR16/PAR20照明
8W -25 W：PAR30/PAR38照明
50 W-300 W：区域照明


1) 1 W-8 W AC-DC LED照明应用

        这类应用要求的输入电压为90至264 Vac，效能达80%，同时提供短路保护、过压保护等保护特性，并提供350 mA、700 mA定电流，应用领域包括G13、GU10、PAR16、PAR20及嵌灯(downlight)等。

        在这类应用中可以采用安森美半导体的NCP1015自供电单片开关稳压器。这颗组件整合了固定频率(65/100/130 kHz)电流模式控制器和700 V的高压MOSFET，提供构建强固的低成本电源所需的全部特性，如软启动、频率抖动、短路保护、跳周期、最大峰值电流设定点及动态自供电功能(无需辅助绕组)等。图3显示的是NCP1015在隔离型1 W-8 W范围AC-DC LED照明应用的电路示意图。值得一提的是，NCP1015同样可用于非隔离型(电路中不含高频变压器)1 W-8 W范围的AC-DC LED照明应用，电路中可以采用抽头(tapped)电感来提高MOSFET工作的占空比，并改善系统效能及电路性能。

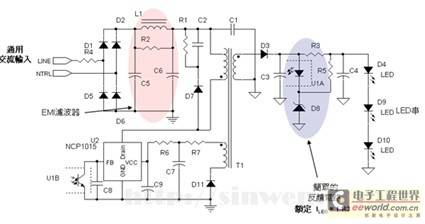

图3：安森美半导体8 W LED驱动应用电路示电图(输入电压为85至264 Vac)

2) 8 W-25 W AC-DC LED照明应用

        美国能源部(DOE)“能源之星”(ENERGYSTAR™)固态照明(SSL)规范中规定任何功率等级皆须强制提供PFC。此标准适用于一系列特定产品，如嵌灯、橱柜灯及台灯，其中，住宅应用的LED驱动器功率因子须大于0.7，而商业应用中则须大于0.9。但这项标准属于自愿性标准，即可以选择不遵从或是遵从。

        在8 W-25 W AC-DC LED照明应用中，我们考虑两种情况，一种是在应用中没有功率因子要求，即不需采用PFC控制器，另一种是要求采用PFC控制器。在不采用PFC的应用中，我们假定输入电压规格为90~132 Vac或180~264Vac(或通用输入)，效能达85%，提供短路保护及开路保护等保护特性，输出电流为350 mA、700 mA及1 A定电流，相应地可以采用安森美半导体的NCP1028或NCP1351。其中，NCP1028是一款增强型单片开关稳压器，适用于通用主电源输入的应用中提供数瓦至15 W的输出功率。NCP1028的导通阻抗比NCP101x更低，提供800 mA峰值电流，具备NCP101x的诸多特性，此外还提供过功率保护、内置斜坡补偿及输入欠压保护等特性。NCP1351则是一款固定导通时间、可变关闭时间脉冲宽调变(PWM)控制器，适用于成本至关重要的低功率离线反激开关电源应用。这颗组件支持频率反走，还具有闩锁输入、自然的频率抖动、负电流感测及扩展的电源电压范围等特性。图4显示的是90至264 Vac输入条件下基于NCP1351的8 W-25 W LED照明方案。

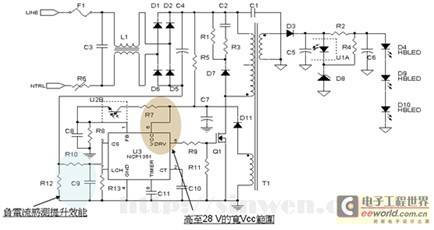

图4：采用NCP1351的8 W至25 W AC-DC LED照明应用电路示意图。

        需要PFC的8 W-25 W AC-DC LED照明应用中，假设输入电压规格为90至264 Vac，功率因子高于0.9，效能达80%，提供短路及过功率保护，输出电流同样有350 mA、700 mA和1 A等不同选择。在这类应用中，可采用安森美半导体的NCP1607或NCP1608 PFC控制器。NCP1607是一款高性价比的临界导电模式(CrM) PFC控制器。这颗组件与业界标准针脚完全兼容，可简化工程师的设计。可调节的过压保护(OVP)及环路开路保护等功能也增强了设计灵活性及强固性。图5展示的是NCP1607/NCP1608在85至135 Vac或185至264 Vac输入条件下的LED照明应用方案。

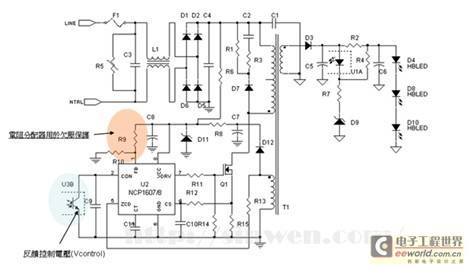

图5：采用NCP1607/8 PFC控制器的8 W-25 W AC-DC LED照明应用示意图

3) 功率高于50 W的AC-DC LED照明应用

        在功率50 W到300 W的AC-DC LED应用广泛用于街道照明及大功率区域照明应用中，可采用不同的LED驱动方案，假设其输入电压规格为90至264 Vac，功率因子高于0.95，效能达90%。

此类应用可采用下述不同方案，以适合不同应用要求：

NCP1652：改进型单段式PFC

NCP1607/8+NCP1377：临界导电模式PFC+准谐振电流模式PWM

NCP1607/8+NCP1396：临界导电模式PFC+半桥谐振LLC

NCP1901：最新型两段式(PFC+更高效率半桥谐振LLC)

        例如，在50 W-150 W的AC-DC LED应用中，既可以采用NCP1652这样的改进型单段式PFC控制器，也可以结合采用NCP1607/8 PFC控制器及NCP1377准谐振(QR)模式PWM控制器。其中，NCP1377结合真正的电流模式调制器和退磁检测器，确保在任何负载/线路条件下提供完整的CrM工作，并确保最低的漏电压开关(准谐振工作)。NCP1652驱动带有可编程死区时间的讯号，支持有源钳位或同步整流，提供最佳化的效能。这颗组件同时具有输入欠压保护、过压保护、过流保护等保护特性，支持频率抖动、跳周期及临界导电模式(CrM)/非连续导电模式(DCM)工作。基于NCP1652、采用85至135 Vac或185至264 Vac输入的50 W-150 W AC-DC LED方案的示意图如图6所示。

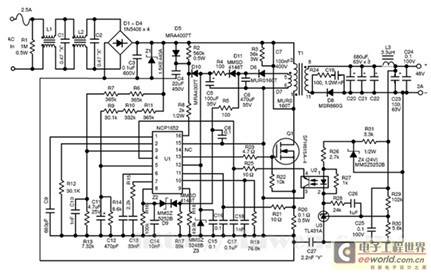

图6：采用NCP1652单段式PFC控制器的50 W-150 W AC-DC LED方案

        50 W以上功率的AC-DC LED照明应用如需更高效能的LED电源，则需高效能的LED照明拓扑结构，往往从反激式拓扑结构转向谐振半桥拓扑结构，以充分发挥零电压开关(ZVS)技术的优势。NCP1396及NCP1901都是安森美半导体开发的LED电源用高效能半桥谐振方案。图7显示的是基于NCP1901的最新型PFC+谐振半桥LED驱动器方案，输入电压为90至264 Vac，功率100 W至300 W，其中半桥段工作在固定频率以及固定占空比，用于降低开关损耗。

图7：采用NCP1901的100W-300 W AC-DC LED照明方案

2，DC-DC LED照明方案

        采用DC-DC电源供电的LED照明应用中，常见具体应用包括1 W-3 W MR11/MR16降压LED灯泡、1 W-20 W升压LED驱动器和20 W-60 W大功率LED驱动器。

        其中，在1 W-3 W DC-DC LED照明应用中，可以采用安森美半导体的CAT4201降压LED驱动器，这颗组件兼容于12 V及24 V系统，提供达350 mA的LED驱动电流，能够在24 V系统中驱动7个串联的LED，效能高达94%。这颗组件采用有专利的开关控制架构，帮助降低系统成本，支持CrM工作并提升效能。CAT4201还提供限流、热保护及LED开路保护等全面的保护特性。这颗组件在1 W-3 W DC-DC LED应用中的电路示意图如图8所示。

图8：采用CAT4201的1 W-3 W DC-DC LED方案

        而在功率范围达1 W-20 W的DC-DC升压LED应用中，可采用安森美半导体的NCP3065/6或NCV3065/6(汽车应用版本)降压、升压、单端初级电感转换器(SEPIC)及逆变多模LED驱动器，并选择其中的升压电路模式。另外，功率范围达20 W-60 W的DC-DC降压LED应用中可以采用安森美半导体的NCP1034同步降压PWM控制器。

3，LED手电筒驱动方案

        手电筒DC-DC LED照明方案包括升压型及降压型两种。1 W-3 W的升压型DC-DC LED手电筒应用中可以采用带真关闭功能的NCP1421升压DC-DC转换器，而1 W-3 W的降压LED手电筒应用中可以采用NCP1529低压降压转换器，二者的应用示意图见图9。

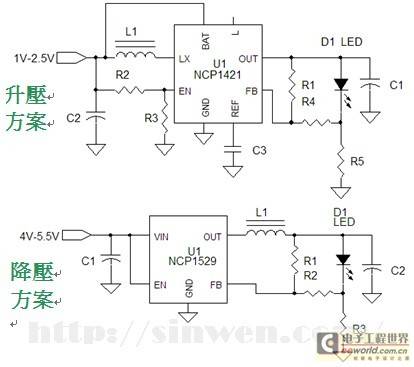

图9：采用NCP1421及NCP1529的LED手电筒升压和降压方案

 4，总结

        安森美半导体是全球领先的高性能、高效能硅方案供货商，提供涵盖1 至数百瓦功率范围的LED照明驱动及PFC解决方案。无论是采用AC-DC电源、DC-DC电源或是LED手电筒所采用的电池的LED照明驱动器，安森美半导体都能提供给客户对低成本、高成本效益、高效能或是选择是否需要PFC的不同要求的LED照明驱动器方案。
