多功能插电板的设计制作

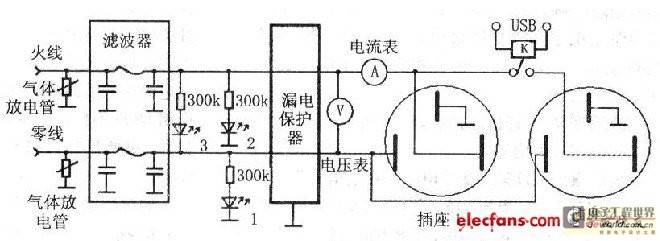

　　首先确定了插电板的功能，然后就是绘制电路图，如图所示。再购买材料：如压敏电阻2只，耐压380V或者气体放电管更佳，大功率电源滤波器一个，要求10A以上。漏电保护空气开关一个，10A的最好。电压表1块，量程380V或220V的表头越大越好。带互感器的交流电流表一块(如果不带互感器就需要自己另配)，量程10A05V继电器一个，电流2A以上即可。然后一个质量好的插电板，或者是带节能功能的质量好的插电板均可。

　　在网上买的一个带节能的插电板，使用的是阻燃线材，安全铜片插孔(或者卖金属外壳的优质插电板也可以)。发光二极管若干个，用于相位指示和指示表照明。2姗软铜线若干米，20A三项插头、插座一副。然后是一个金属外壳的电器安装盒，体积不需要太大只需要将所有的零件装进去即可。

　　制作的时候一定要按电路图，不能变更元件的位置。为什么这样说呢?这要从它的工作流程开始说起。首先电路上安排的是防雷元件压敏电阻(或气体放电管)。如果将它安排到其他位置，那么当雷击来的时候就保护不了前面的元件，导致前面的元件烧毁。再接下来就是电源净化的滤波器。如果把它安排到漏电保护器的后面就会造成保护器动作而断电。

　　因为电源滤波器就是要将交流电中的杂波滤除，当杂波电流超过漏电保护器的保护电流时，漏电保护器就会断电。接下来就是相位指示灯，它也对地有一定电流。当2、3灯亮(见下图)说明相位正常，接地正常。当1、3灯亮起说明火线、零线接反了。当1、2灯亮起说明火线地线接反了。当3灯单独亮起说明无地线，当2灯单独亮起说明无零线。

　　接下来就是最重要的漏电保护器，它的原理是：随时监控火线流出的电流和零线流回的电流要相等。如果不相等，就相当于有电流从设备接地或人体触电接地。当然它也带过流保护功能。然后就是电压表、电流表。最后是节能插座。因为一个带节能功能的好质量的插电板本身就拥有阻燃电线和耐温外壳，当然还有大功率的插座。他可以监视主插孔上的负载，一旦主插孔上的负载降低它就立即断开副插孔上的电源，直到主插孔的负载恢复它再送电。

　　如果觉得这样的塑料插电板还不满意，就去网上买一个金属外壳的质量好的插电板。然后将其中一个插座加上一个继电器，由USB来供电，来完成吸合供电。这样，一个带漏电保护、防雷、净化、节能、电源指示的全功能插电板就制作成了。
