TDK开发了用于汽车电源电路的小型、紧凑薄膜功率电感器

小型、紧凑薄膜功率电感器

• 紧凑尺寸：2.0 mm（长）×1.25 μμ（宽）×1.0 μμ（高）

• 支持–55 °C~ +150 °C的工作温度范围

• 针对树脂电极结构和热冲击造成的机械应力，增强了鲁棒性

• 符合AEC-Q200（D版）标准

TDK开发了一系列用于汽车电源电路的薄膜金属功率电感器。新型TFM201210ALMA电感器的安装面积比TDK的传统产品TFM201610ALMA（2.0 mm（长）× 1.6 μμ（宽）× 1.0 μμ（高））缩小了约22%，并于2021年8月开始量产。

为了实现各种汽车控制功能的电气化、自动驾驶、信息通信等目的，最近ECU*的安装需求有所增加。用于电源电路的小型电感器有助于节省安装基板的空间，而ADAS**性能的快速进步也增加了系统架构中通常使用的元件数量。

本系列电感器除了拥有紧凑的2.0 mm（长）×1.25 μμ（宽）尺寸，电感器芯材还采用了TDK独有的金属磁性材料。该薄膜电感器支持从-55°C~+150°C的广泛工作温度范围，达到行业最高水平***。此外，它还具有抗机械应力（如树脂电极结构引起的振动和冲击）的鲁棒性特点。

TFM系列包括一系列额定电压为40 V的产品，允许在汽车电源电路侧直接与12 V电池连接使用。

术语表

*ECU：电子控制单元

**ADAS：先进驾驶辅助系统

主要应用

• 汽车摄像模块

• V2X通信模块

主要特点与优势

• 紧凑尺寸2.0 mm（长）×1.25 mm（宽）×1.0 mm（高），有助于节省空间

• 支持-55°C~+150°C之间的工作温度范围（包括自加热）

• 针对树脂电极结构和热冲击造成的机械应力，增强了鲁棒性

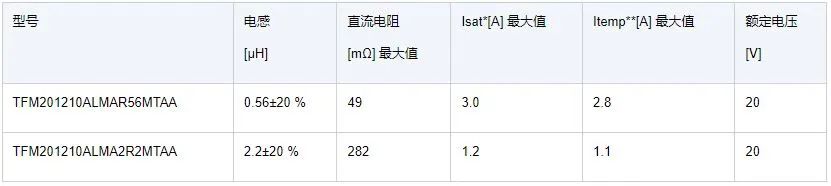

关键数据

* Isat*：基于电感变化（比初始L值低30%）的电流

* Itemp**：基于温升（自加热温升40°C）的电流

* 额定电流：电流值应为Isat最大值或Itemp最大值，以两者较小者为准
