新日本无线最新推出一款应对USB PD快充的

升降压型DCDC转换器NJW4210，内置有输出电压切换功能

该升降压型同步整流DC/DC转换器内置的输出电压切换功能最适合USB PD快充，工作电压范围为4.8V～36V

新日本无线最新推出的升降压型DC/DC转换器NJW4210内置有输出电压切换功能，符合USB Power Delivery (以下称USB PD)充电协议，即将开始提供产品样片。

最近几年，用USB大功率快充的USB PD充电协议得到普及。USB PD充电技术能将充电能力扩大到最高100W(USB3.x规范的20倍以上)，不止用于手机，还支持电脑、打印机、液晶屏等各种设备的供电。

由于USB接口是全球通用的，因此有望扩展应用到基础设施上，例如替换不同国家需要转换的AC电源插座，将当前流行的USB插座都USB PD化以及车内安装USB PD端口等。

另外，由于电力供应和通信只需要一根USB type-C电缆就能完成，从减少零部件的角度来看，今后支持USB PD的设备将会增加。

NJW4210是一款升降压型同步整流DC / DC转换器，其工作电压范围为4.8V至36V，适用于USB PD快充。除了采用升降压方式之外，还内置了输出电压切换功能，因此不需要准备多个稳压器就能构筑USB PD供电系统，从而减少了使用的部件、实装面积和设计工时。另外，由于具有宽工作电压范围，因此能够应对各种供电设备的内部电源电压，并有助于设计的标准化。

本产品采用了EQFN24 (4×4mm)封装，正准备取得AEC-Q100车载认证。

【功能特点】

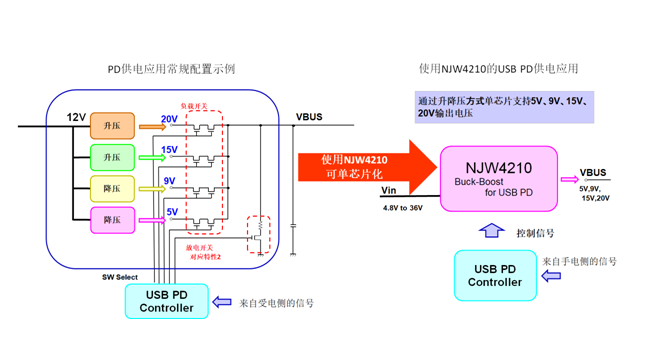

NJW4210内置了与USB控制器联动切换到与受电侧设备对应的输出电压的功能，因此不需为每一个输出电压准备多个稳压器，只需一个芯片即可覆盖USB PD的供给电源规格（见下表）。
