干货｜开关电源中的光耦经典电路设计分析

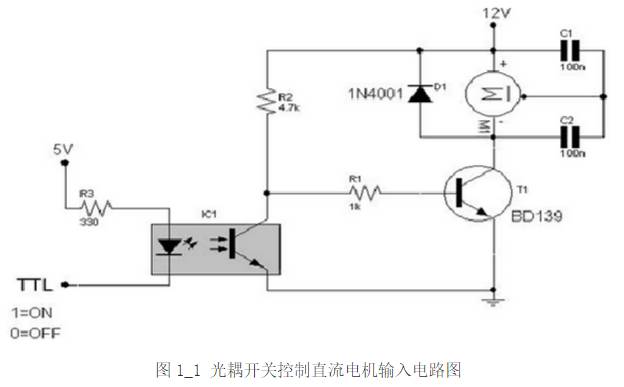

光耦(opticalcoupler)亦称光电隔离器、光耦合器或光电耦合器。它是以光为媒介来传输电信号的器件，通常把发光器(红外线发光二极管LED)与受光器(光敏半导体管)封装在同一管壳内。当输入端加电信号时发光二极管发出光线，光敏三极管接受光线之后就产生光电流，从输出端流出，从而实现了“电—光—电”转换。典型应用电路如下图1-1所示。
光耦的主要优点是：信号单向传输，输入端与输出端完全实现了前端与负载完全的电气隔离，输出信号对输入端无影响，减小电路干扰，简化电路设计，工作稳定，无触点，使用寿命长，传输效率高。光耦合器是70年代发展起来的新型器件，现已广泛用于电气绝缘、电平转换、级间耦合、驱动电路、开关电路、斩波器、多谐振荡器、信号隔离、级间隔离、脉冲放大电路、数字仪表、远距离信号传输、脉冲放大、固态继电器(SSR)、仪器仪表、通信设备及微机接口中。在单片开关电源中，利用线性光耦合器可构成光耦反馈电路，通过调节控制端电流来改变占空比，达到精密稳压目的。


光耦典型电路

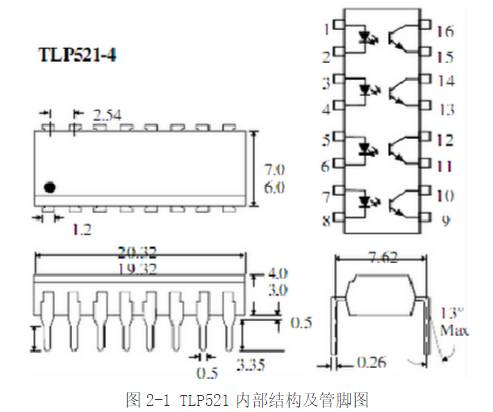

常用于反馈的光耦型号有TLP521、PC817等。这里以TLP521为例，介绍这类光耦的特性。图2-1所示为光耦内部结构图以及引脚图。
TLP521的原边相当于一个发光二极管，原边电流If越大，光强越强，副边三极管的电流Ic越大。副边三极管电流Ic与原边二极管电流If的比值称为光耦的电流放大系数，该系数随温度变化而变化，且受温度影响较大。作反馈用的光耦正是利用“原边电流变化将导致副边电流变化”来实现反馈，因此在环境温度变化剧烈的场合，由于放大系数的温漂比较大，应尽量不通过光耦实现反馈。此外，使用这类光耦必须注意设计外围参数，使其工作在比较宽的线性带内，否则电路对运行参数的敏感度太强，不利于电路的稳定工作。

通常选择TL431结合TLP521进行反馈。这时，TL431的工作原理相当于一个内部基准为2.5 V的电压误差放大器（输出的电压进行误差放大比较，然后将取样电压经过光电偶合器反馈控制脉宽占空比，达到稳定电压的目的），所以在其1脚与3脚之间，要接补偿网络。

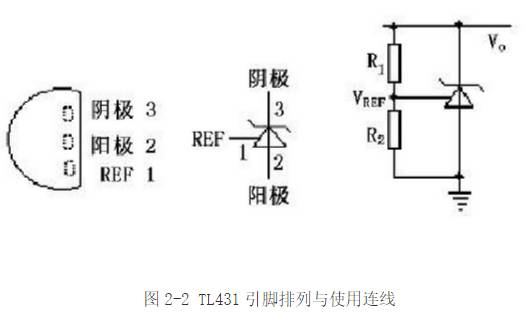

TL431是由德州仪器生产的可控精密稳压源，实物如图2-3所示。它的输出电压用两个电阻就可以任意的设置到从2.5V到36V范围内的任何值。该器件的典型动态阻抗为0.2Ω，在很多应用中用它代替稳压二极管，例如，数字电压表，运放电路，可调压电源，开关电源等。图2-2所示为TL431引脚排列与使用连线图。

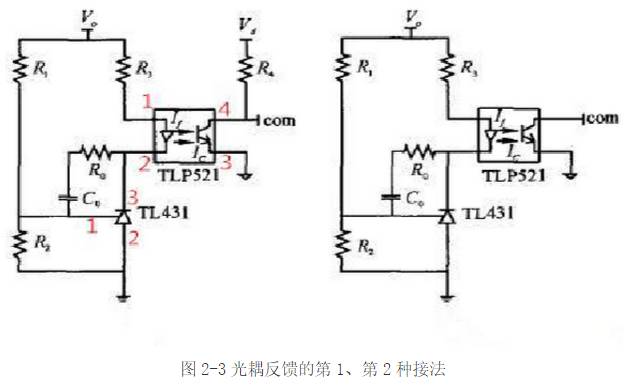

常见的光耦反馈第1种接法。Vo为输出电压，Vd为芯片的供电电压。com信号接芯片的误差放大器输出脚。注意左边的地为输出电压地，右边的地为芯片供电电压地，两者之间用光耦隔离。图2-3所示接法的工作原理如下：当输出电压升高时，TL431的1脚(相当于电压误差放大器的反向输入端)电压上升，3脚(相当于电压误差放大器的输出脚) 电压下降，光耦TLP521的原边电流If增大，光耦的另一端输出电流Ic增大，电阻R4上的电压降增大，com引脚电压下降，占空比减小，输出电压减小；反之，当输出电压降低时，调节过程类似。

高于反相端电位的形式，利用运放的一种特性—当运放输出电流过大(超过运放电流输出能力)时，运放的输出电压值将下降，输出电流越大，输出电压下降越多。因此，采用这种接法的电路，一定要把PWM（脉冲宽度调制）芯片的误差放大器的两个输入引脚接到固定电位上，且必须是同向端电位高于反向端电位，使误差放大器初始输出电压为高。
图2-3所示接法的工作原理是：当输出电压升高时，原边电流If增大，输出电流Ic增大，由于Ic已经超过了电压误差放大器的电流输出能力，com脚电压下降，占空比减小，输出电压减小；反之，当输出电压下降时，调节过程类似。

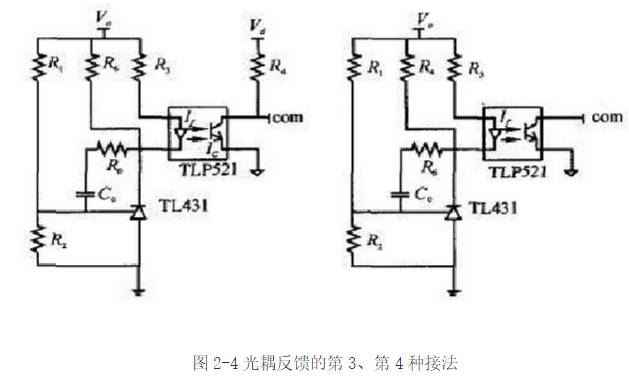

常见的第3种接法，如图2-4所示。与第一种基本相似，不同之处在于多了一个电阻R6，该电阻的作用是对TL431额外注入一个电流，避免TL431因注入电流过小而不能正常工作。实际上如适当选取电阻值R3，电阻R6可以省略。调节过程基本上同1接法一致。
常见的第4种接法，如图2-4所示。该接法与第2种接法类似，区别在于com端与光耦第4脚之间多接了一个电阻R4，其作用与第3种接法中的R6一致，其工作原理基本同接法2。

反馈方式1、3适用于任何占空比（接通时间与周期之比）情况，而反馈方式2、4比较适合于在占空比比较小的场合使用。


小结


开关电源的光耦主要是隔离、提供反馈信号和开关作用。开关电源电路中光耦的电源是从高频变压器次级电压提供的，当输出电压低于稳压管电压是给信号光耦接通，加大占空比，使得输出电压升高；反之则关断光耦减小占空比，使得输出电压降低。旦高频变压器次级负载超载或开关电路有故障，就没有光耦电源提供，光耦就控制着开关电路不能起振，从而保护开关管不至被击穿烧毁。
