RX产品家族系列技术干货分享（七）

来源:Amadeus发布时间:2021-08-19462浏览

非接触式按钮演示解决方案

由于新冠疫情在全球的持续流行，对非接触式控制的需求自去年起不断增加。人们犹豫着去触摸公共机器的按钮，比如电梯、自动售货机等，担心感染病毒。此外，由于用户经常发现手脏或手湿时难以触摸按钮，因此对厨房电器的非接触式控制的要求也在增加。

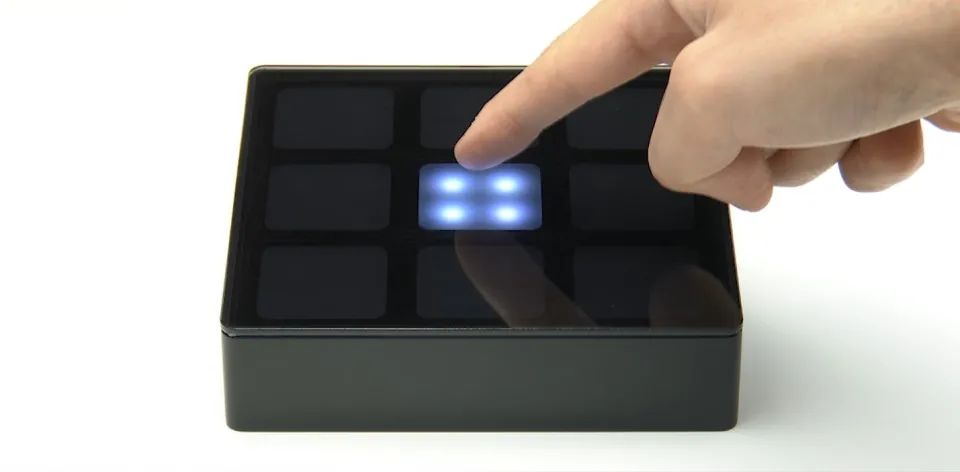

为了满足这些对非接触式控制的要求，瑞萨电子通过使用带有内置电容式触摸传感器单元（CTSU）的瑞萨电子微控制器（MCU）来提供这种全新的“非接触式按钮演示解决方案”。该解决方案使用电极通过自感方式在没有任何物理接触的情况下检测手指和手的接近。当检测到手指接近时，将打开LED和蜂鸣器声音作为用户反馈。感应电极的尺寸为3x3cm，检测距离可达约15mm。本方案抗干扰度通过了IEC61000 4-3 Level 3的测试。

此非接触式按钮演示解决方案与RX130 CPU板兼容。使用电容式触控开发工具“用于电容式触控的QE”，可以轻松设置和实施解决方案。

插入RX130 CPU板并通过USB线将演示套件连接到PC。整个演示套件的电源由RX130 CPU板通过USB提供。
确认演示套件连接成功，启动e2studio将示例程序加载到RX130中。（示例软件可从瑞萨网站下载。）
运行程序并评估演示的性能。打开“QE for Capacitive Touch”查看测量结果并调整相关参数以提高性能。

与现有基于传感器、图像识别等的非接触式控制解决方案相比，非接触式按钮演示解决方案可以提供一种易于实现的低成本方法。与红外或超声波传感器相比，该解决方案受阳光和屏障的影响较小。与语音或图像识别相比，使用此非接触式按钮解决方案比原始设计增加的BOM成本微乎其微，而且同一微控制器还可实现系统控制、普通触摸等其他功能。

综上所述，非接触式按钮演示解决方案是当今日常生活防病毒的非接触式控制的理想选择。瑞萨电子微控制器提供的电容式感应功能提供了简单而经济的非接触式按钮控制。借助瑞萨提供的参考板、示例软件等资料，用户可以使用瑞萨MCU和相关开发工具快速开发自己的非接触式设计。

了解更多设计与方案相关内容，请访问以下链接：

https://www2.renesas.cn/cn/zh/blogs/do-you-want-develop-touchless-button-introduce-solution-general-purpose-mcu

尝试使用通用32位MCU和市售液晶面板搭建WVGA液晶显示器的评估环境

近年来，为了提高产品价值而采用液晶显示器的产品有所增加，并且这种需求多年来一直在转向更高分辨率的液晶显示器。在嵌入式设备中，不仅对QVGA等小型LCD的需求越来越大，对 WVGA等较高分辨率LCD的需求也越来越大，我们有很多要求将其与通用MCU一起使用。

然而，MCU评估板并没有那么多搭载高分辨率LCD的，使得人们无法轻易尝试，也无法确定通用MCU是否能提供足够的性能。所以，我将尝试使用市售产品构建WVGA的评估环境。

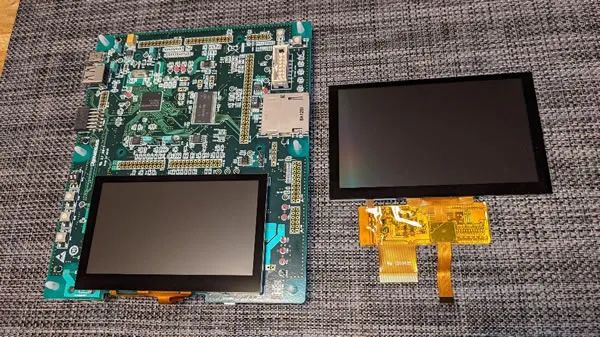

我准备了Renesas Starter Kit+（称为RSK，安装有RX72N MCU）和5" WVGA LCD面板 (NHD-5.0-800480TF-ATXL#-CTP)。

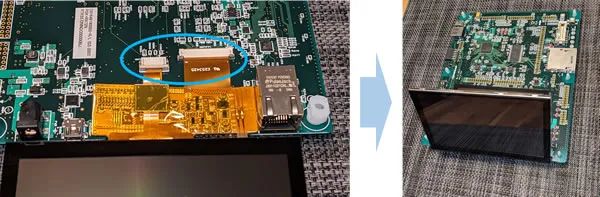

T原板上安装的液晶面板是WQVGA，但准备好的WVGA液晶面板也可以直接连接，因为两个面板的引脚位置相同。松开软板的插销锁，将准备好的液晶面板放入，原面板固定在直立位置。（注意：如果强行拆下原来的液晶面板，会损坏软板。所以要小心！！）

硬件的准备工作到此结束。让我们连接调试器并创建一个GUI。

首先在PC上打开开发环境e2studio，安装用于Display的GUI开发辅助工具QE。

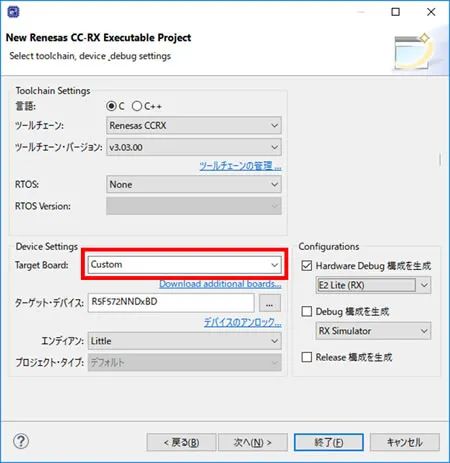

创建项目时，请务必不要选择RSK作为目标板。如果您选择RSK，将自动选择原来的 WQVGA LCD。（人性化设计有时会适得其反）确认堆大小和时钟设置。
在智能配置器（Smart Configurator）中添加GUI绘图工具“emWin”或“Aeropoint GUI*1”的组件。然后所有必需的组件都会自动导入到项目中。设置好I2C、GLCDC等引脚后，下一步就是进行图形设置。
