锂电管理芯片温度保护设置

常规的锂离子电池工作温度在-20℃~60℃之间，不过一般低于0℃后锂离子电池性能就会下降，放电能力就会相应降低。超过50℃就会很烫，电池会很容易老化报废。所以锂离子电池性能完全的工作温度常见是0~50℃。为了能够更好的保护电池，充放电都应该控制在合理的温度范围内。本文主要是介绍微盟电子锂电管理不同产品的热敏电阻选择。

在计算保护电路之前，需要先了解热敏电阻。一般在选择热敏电阻时，都会看到一个B值，也就是材料常数。本文以负温度系数热敏电阻NTC为例。

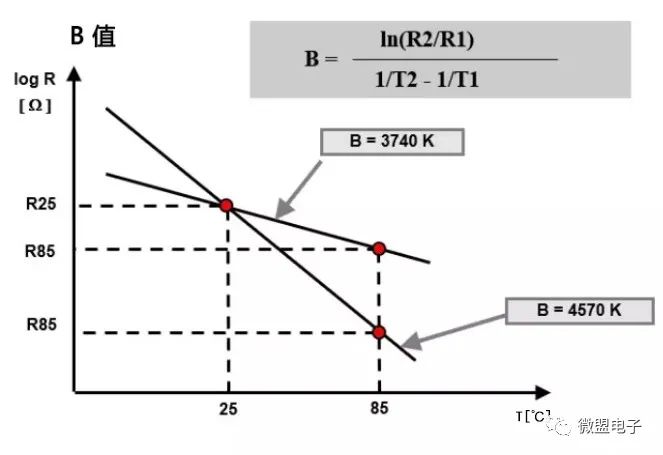

如上图所示，B值越大，两个温度之间的差值也就越大。由上图可以得出以下公式：

其中T1/T2是绝对温标（单位K）

0℃=273.15K，25℃=298.15K

一般热敏电阻标的值为25℃时候的值，有的时候规格书里面没有明确的写出各个温度点的值，我们可以通过公式计算出来。

以ME4056/ME4057N/ME4052为代表线性锂电管理芯片保护模式如下图：

一般需要推荐温度保护电阻如下图所示：

设定RTL为低温保护时热敏电阻的值，RTH为高温保护时热敏电阻的值

K2=80%,K1=45%

可计算出

由上式可知R1>0,若要满足R2>0,则需要

为了方便取值，建议值在6倍左右。

而对于开关型的锂电管理芯片，比如ME4068/ME4078/ME4069等，以下图例为ME4068/ME4078参数，ME4069的电流和电压有轻微差异。

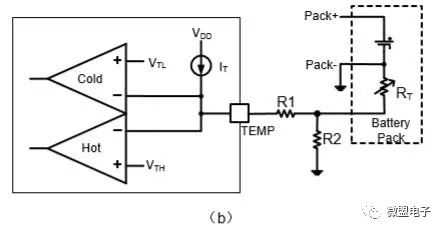

可以采用以下两种电路接法：

上面2张图可以用下面的公式计算：

其中VTH=0.52V,VTL=2.26V,IT=78uA

对于图a和图b，需要满足以下两个条件：

故在选择热敏电阻时需要格外注意，推荐使用15K@25℃的热敏电阻。
