138译码器为常用器件，在前面的文章中，小编曾对138译码器进行过详细介绍，并为大家介绍过74hc138译码器的功能、原理等。本文对138译码器的讲解基于74ls138译码器，文章主要内容为分析74ls138译码器的级联电路。如果你对本文将要讲解的内容存在一定兴趣，不妨继续往下阅读哦。

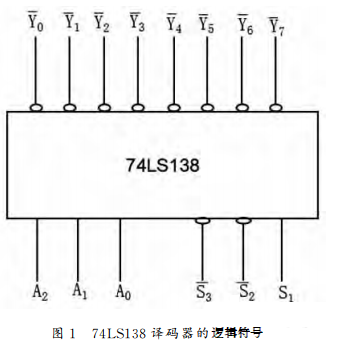

74LS138是带有扩展功能的集成3线—8线译码器，它有3个使能控制端，3个代码输入端，8个信号输出端.控制端用来控制译码器的工作状态，如果仅为了控制译码器，一个使能端就够了，该器件之所以设置三个使能端，除了控制译码器的工作外，还可以更灵活、更有效地扩大译码器的使用范围.图1 74LS138译码器的逻辑符号本文主要讨论如何将多片74LS138级联，即扩展输入变量的个数，构成不同的译码器.

1、74LS138简介

74LS138译 码 器 是 用 TTL与 非 门组 成的3线—8线译码器，图1是它的逻辑符号：A2、A1、A0 是三位二进制代码输入端，Y0—Y7为输出端，且低电平有效，S1、S2、S3 是输入选通控制端，当S1 =1，S2 +S3 =0时，译码器正常工作，其输出逻辑函数表达式为：

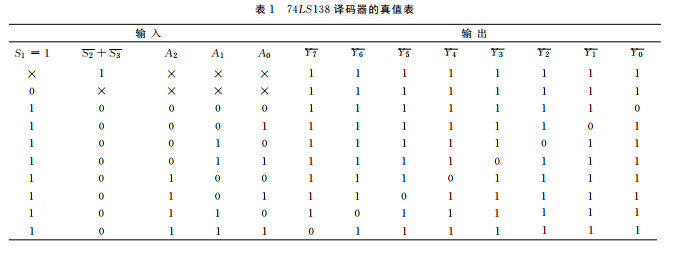

表1是74LS138译码器的真值表：

2、用两片74LS138构成4线 —16线译码器

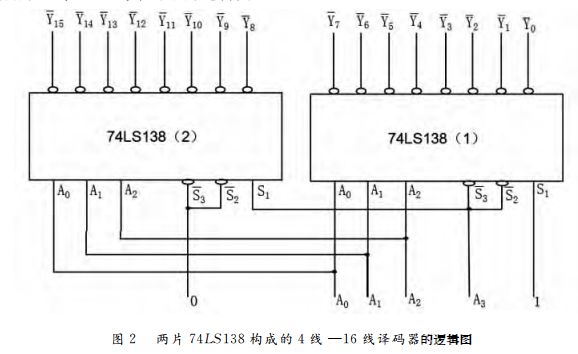

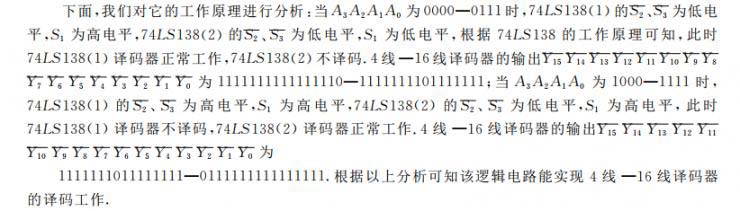

两片74LS138共有16个输出端，可以构成4线 —16线译码器.在构成4线 —16线译码器时，译码器有4个输入端，可将74LS138的某个控制端作为第四个输入端.若将片74LS138(1)(低位片)的S2、S3同时与74LS138(2)(高位片)的S1端连接，并且作为4线 —16线译码器的A3 输入端，两片的A2 连接起来 作为4线 —16线译码器的A2 输入端，两片的A1 连接起来作为4线 —16线译码器的A1输入端，两片的A0 连接起来作为4线 —16线译码器的A0 输入端，为保证两片的正常工作，将74LS138(1)的S1 端接高电平，74LS138(2)的S2、S3 接低 电 平.这样连接以后可以构成 4线 —16线译 码 器.图2为 两 片74LS138构成的4线 —16线译码器的逻辑图：

3、用三片74LS138构成5线 —24线译码器

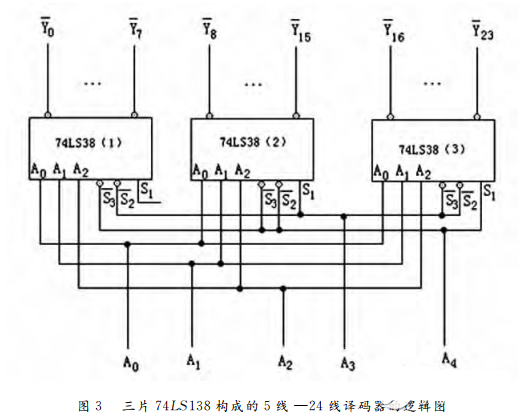

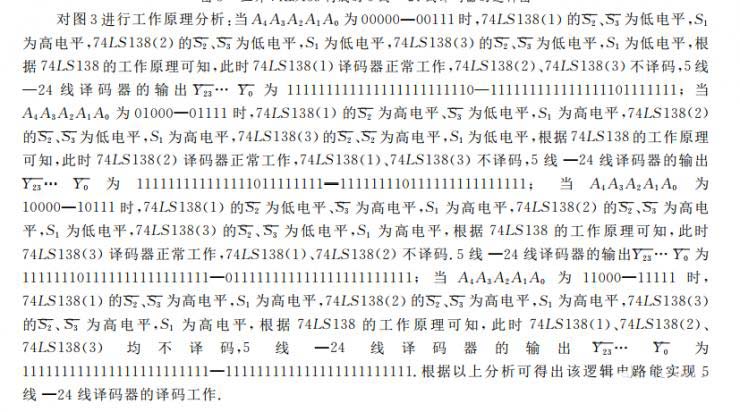

三片74LS138共有24个输出端，可以构成5线 —24线译码器.在构成5线 —24线译码器时，译码器有5个输入端，可将74LS138的某两个控制端作为第四、第五个输入端.若将74LS138(1)(低位片)的S3 与74LS138(2)(次低位片)的S2、S3和74LS138(3)(最高位片)的S1 同时连接起来作为5线 —24线译码器的A4输入端，将74LS138(1)的S2 与74LS138(2)的S1和74LS138(3)的S2、S3 同时连接起来作为5线 —24线译码器的A3输入端，三片的A2 连接起来作为5线 —24线译码器的A2 输入端，三片的A1连接起来作为5线 —24线译码器的A1 输入端，三片的A0 连接起来作为5线 —24线译码器的A0输入端，为保证三片的正常工作，将74LS138(1)的S1 端接高电平，这样连接以后可以构成5线 —24线译码器.图3为三片74LS138构成的5线 —24线译码器的逻辑图：

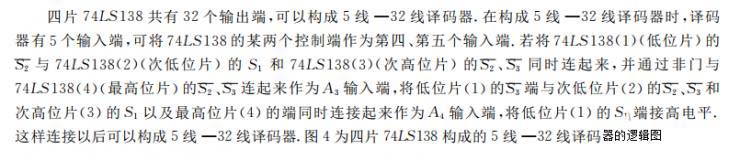

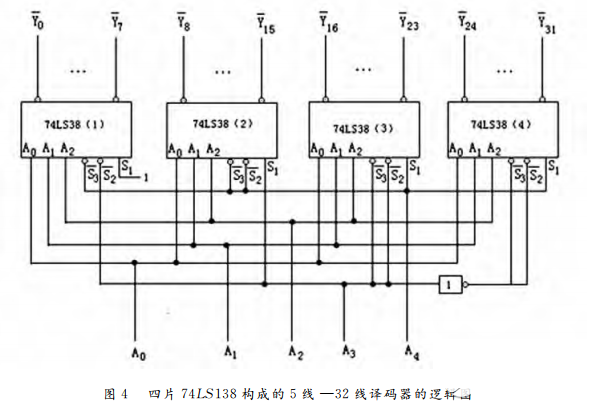

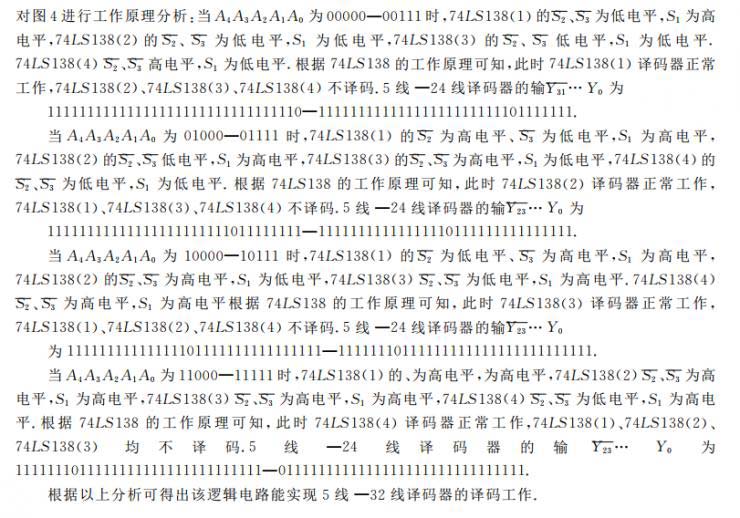

4、用四片74LS138构成5线 —32线译码器

5、用五片74LS138构成6线 —40线译码器

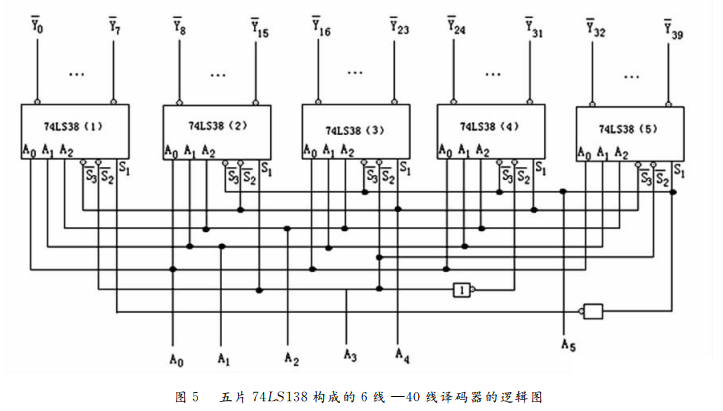

五片74LS138共有40个输出端，可以构成6线 —40线译码器.图5为五片74LS138构成的6线 —40线译码器的逻辑图：

其工作原理分析与5线 —24线译码器工作原理分析类似.

6、结语

以上对五片以下74LS138级联作了介绍和分析，对于其他更多片74LS138的级联可依次类推进行设计和分析.可以看出，不同的74LS138进行级联时，任何时候只允许一个译码器工作，译码器的工作状态由其选通控制端S1、S2、S3 决定，当S1 =1，

时，译码器正常工作;否则，译码器不译码.
