变频器主电路和控制电路的接线流程

一、变频器主电路的接线流程

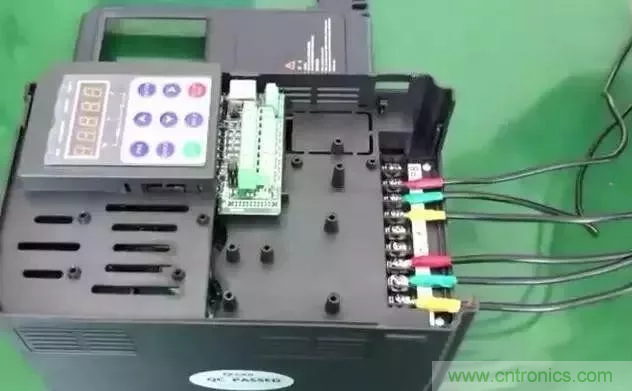

1、当我们拿到变频器，挤压变频器两侧凹槽，打开上盖，取下挡线板，变频器的R, S, T端子接电源线，U, V, W端子接电机线，地线符号处接地线。

2、我们将电源线的黄、绿、红按照顺序接到R, S, T端子处。

R, S, T端子接电源线

3、将电机线按照黄、绿、红按照顺序接到U, V, W端子处。

U, V, W端子接电机线

4、接线完成后，要注意检查电源线、电机线是否接错，端子压接是带牢靠，电源线、电机线有无老化、破损、漏接的情况，接线 完成后，安装变频器挡线板，安装变频器上盖，打开电源开关给变频器供电，变频器显示50HZ，变频器可以正常操作了。

二、变频器控制电路的接线流程

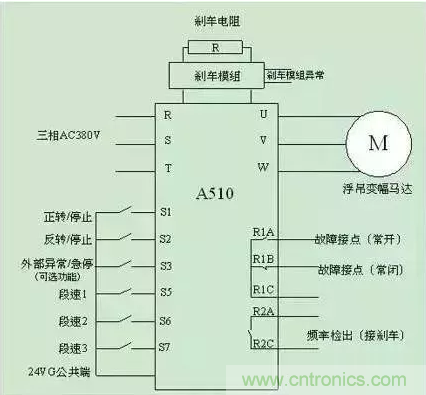

1、如图所示，R是刹车电阻，R、S、T 分别是电源进线的输入端子，变频器输出端子U、V、W是用来接到电动机上的。

典型的变频器接线图

2、S1是正转端子，S2是反转端子，S3是异常、停止端子，S5、S6、S7分别是多段速端子，R1A、R1B、R1C分别是故障常开、常闭与公共点，R2A与R2C是频率检出端子。

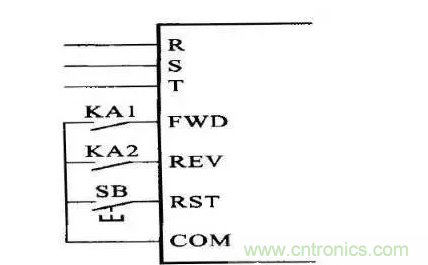

3、找到变频器的控制端子，在外面加装2个中间继电器，分别是KA1与KA2，接线方法如下图所示，KA1工作时，变频器正转，KA2工作时，变频器反转，SB是复位按钮，当有异常报警时，变频器会停机，此时按下RST，可以消除报警，然后再重新启动变频器。

正反转的接线方法

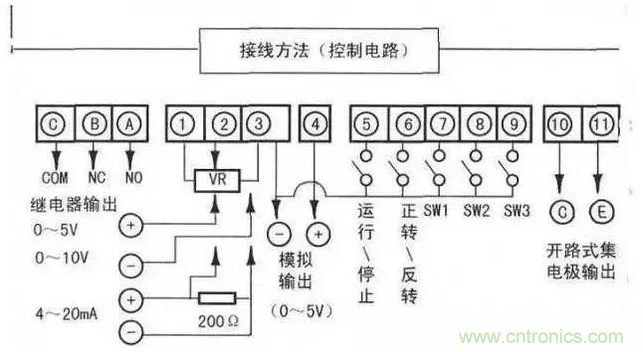

4、如果有电位器，接线方法如下图所示，电位器的输出分别接到变频器的10、2、3个端子中，这个是输出接模拟量输入，当调节电位器的旋钮时，变频器的频率会相应的跟着变化。

电位器的接线方法

变频调速器怎么接线?变频调速器主电路和控制电路接线方法

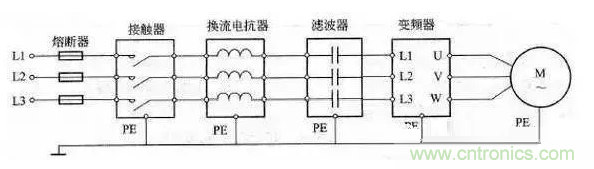

一、主电路的接线

1、电源应接到变频调速器输入端R、S、T接线端子上，一定不能接到变频调速器输出端（U、V、W）上，否则将损坏变频调速器。接线后，零碎线头必须清除干净，零碎线头可能造成异常，失灵和故障，必须始终保持变频调速器清洁。在控制台上打孔时，要注意不要使碎片粉末等进入变频调速器中。

2、在端子+，PR间，不要连接除建议的制动电阻器选件以外的东西，或绝对不要短路。

3、电磁波干扰，变频调速器输入／输出（主回路）包含有谐波成分，可能干扰变频调速器附近的通讯设备。因此，安装选件无线电噪音滤波器FR-BIF或FRBSF01或FR-BLF线路噪音滤波器，使干扰降到最小。

4、长距离布线时，由于受到布线的寄生电容充电电流的影响，会使快速响应电流限制功能降低，接于二次侧的仪器误动作而产生故障。因此，最大布线长度要小于规定值。不得已布线长度超过时，要把Pr．156设为1。

5、在变频调速器输出侧不要安装电力电容器，浪涌抑制器和无线电噪音滤波器。否则将导致变频调速器故障或电容和浪涌抑制器的损坏。

6、为使电压降在2%以内，应使用适当型号的导线接线。变频调速器和电动机间的接线距离较长时，特别是低频率输出情况下，会由于主电路电缆的电压下降而导致电机的转矩下降。

7、运行后，改变接线的操作，必须在电源切断10min以上，用万用表检查电压后进行。断电后一段时间内，电容上仍然有危险的高压电。

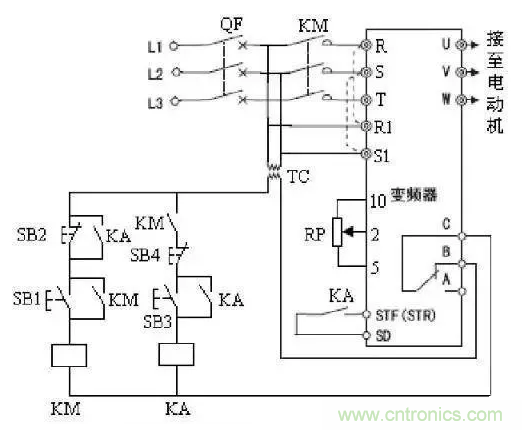

二、控制电路的接线

变频调速器的控制电路大体可分为模拟和数字两种。

1、控制电路端子的接线应使用屏蔽线或双绞线，而且必须与主回路，强电回路（含200V继电器程序回路）分开布线。

2、由于控制电路的频率输入信号是微小电流，所以在接点输入的场合，为了防止接触不良，微小信号接点应使用两个并联的节点或使用双生接点。

3、控制回路的接线一般选用0.3～0.75平方米的电缆。

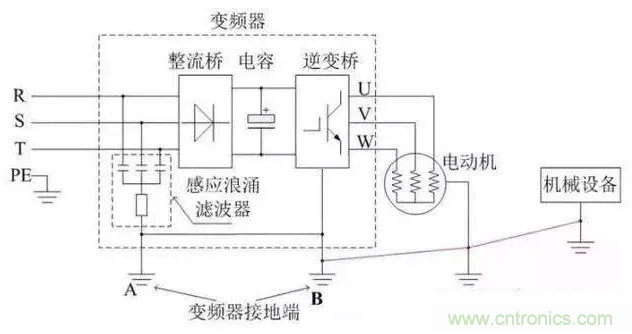

三、地线的接线

1、由于在变频调速器内有漏电流，为了防止触电，变频调速器和电机必须接地。

2、变频调速器接地用专用接地端子。接地线的连接，要使用镀锡处理的压接端子。拧紧螺丝时，注意不要将螺丝扣弄坏。

3、镀锡中不含铅。

4、接地电缆尽量用粗的线径，必须等于或大于规定标准，接地点尽量靠近变频调速器，接地线越短越好。

变频调速器接线注意事项：

1、变频调速器本身有较强的电磁干扰，会干扰一些设备的工作，因此我们可以在变频调速器的输出电缆上加上电缆套。

2、变频调速器或控制柜内的控制线距离动力电缆至少100mm等等。

3、在购买变频调速器的时候都会有变频调速器说明书。如果没有的话，您可以上您所购买的品牌的网站上去下载。变频调速器说明书上面的内容相当详细，包括产品介绍、工作原理、安装调试等等。

以上是基本的接线方法介绍，希望对广大的电气朋友，在变频器的日常使用与维护时有帮助。
