智能家居是以住宅为平台，利用综合布线技术、网络通信技术、安全防范技术、自动控制技术、音视频技术构成的家居生态圈。与普通家居相比，智能家居不仅有传统的居住功能，还可以将家居生活相关的设施进行集成并通过智能控制系统，为用户提供全方位的智能交互功能。
图示1-大联大世平推出基于NXP i.MX RT1020和JN51xx的ZigBee 3.0网关方案的场景应用图
由大联大世平推出的基于NXP i.MX RT1020和JN51xx的ZigBee 3.0网关方案可用于智能家居设计，为用户带来安全、快捷的连接体验。该方案具有远程控制设备、远程获取设备状态、本地场景、自由操控其他产品以及指示灯反馈的功能。在电路设计上，本方案采用了NXP RT1020，内置Cortex M7内核，拥有高达500MHz主频，具有高性能、低成本、易于开发等特点。
不仅如此，该方案还符合ZigBee 3.0规范，具备和其他厂商产品互联互通、传输距离远、自组网自愈、底层稳定、开发周期短的特性。目前在市场上大联大世平已为开发者免费提供评估板、APP和云服等支持。

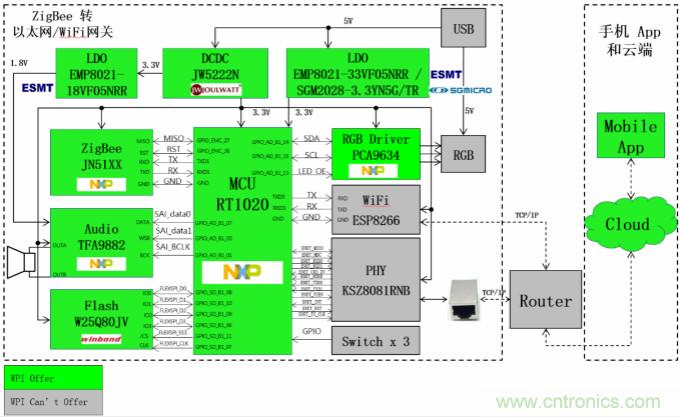

图示2-大联大世平推出基于NXP i.MX RT1020和JN51xx的ZigBee 3.0网关的方案块图
其中，NXP RT1020拥有丰富的外设接口：包括4路I2C接口，4路SPI接口，以太网接口，8路Uart，3路I2S/SAI，为设计者提供了可扩展外设的硬件基础。
而ZigBee部分则使用模组的形式，并且由于NXP JN5189外围电路简单，因此仅需晶振和少量电容即可搭建最小系统。在其内部拥有的BALUN单射频输出口设计和高达10dB的发射功率不仅可为设计者节省射频电路设计还降低了外部PA成本。

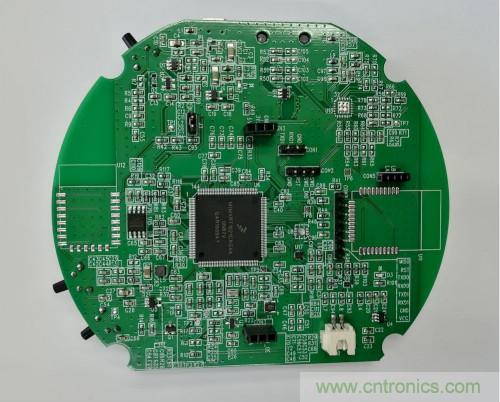

图示3-大联大世平推出基于NXP i.MX RT1020和JN51xx的ZigBee 3.0网关方案的展示板图
核心技术优势
关键器件NXP RT1020的优势：
● 高性能，实时处理：Arm Cortex-M7内核运行频率高达500MHz，具有超快的实时响应能力。
● 低成本：
○ 完整产品组合中成本最低的i.MX；
○ LQFP支持真正的两层PCB设计，同时无需昂贵的基础架构；
○ 具有DC-DC的完全集成式PMIC。
● 丰富的整合：
○ 广泛的外部存储器接口选项，包括NAND，eMMC，QuadSPI NOR闪存和并行NOR闪存；
○ 支持有线（以太网，USB，CAN等）和无线标准，例如Wi-Fi® ，Bluetooth® ，BLE，ZigBee®，Thread™。
● 易于使用：基于MCU的开发人员易于使用，在利用工具链的同时提高了性能。可以快速进行原型开发，甚至可以通过与Arduino兼容的评估套件进行进一步开发。
方案规格
● 处理器：ARM® Cortex-M7；
● 储存器：华邦W25Q128JVSIQ QSPI Flash；
● 频率：主频高达500MHz；
● 无线传输技术规格：2.4GHz ；
● 传输距离：最大检测距离100~150米；
● 接收灵敏度：-90dBm；
● 工作温度：-40℃至+85℃；
● 支持系统：软件支持Windows，APP支持Android 5.0及以上，iOS 9.0及以上；
● 连接云平台：阿里云平台；
● 功耗：超低功耗；
