CMTI参数对于隔离驱动器选型的重要性

图1. CMTI定义

CMTI分为静态和动态。静态是指把输入引脚连逻辑高电平或者低电平，然后模拟施加共模瞬变，理论上在CMTI规格以内的冲击都无法改变输出状态。UL and VDE 0884-11 并没有要求强制通过动态CMTI的测试，和静态CMTI的要求一样，动态CMTI的冲击下，输出也应当保持正常，如果CMTI的能力不够强， 会出现类似missing pulse, excessive propagation delay, high or low error 或者 output latch的错误， 如下图：

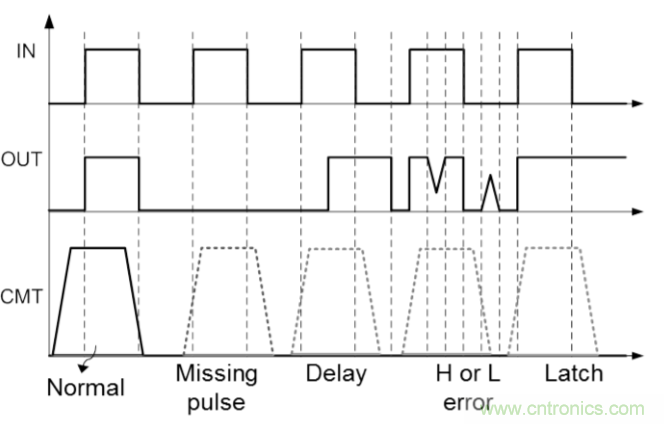

图2. 错误类型

CMTI在应用中的意义

在应用中，这种瞬态通常是由开关节点上的高 DV/DT 引起的。如图以光伏逆变器系统为例，隔离驱动器有一侧的地是悬浮的并且快速切换的。这里CMTI是一个关键指标，如果CMTI能力不够，可能会导致输出错误，可能会出现电路短路，影响系统安全。对其他应用比如电机驱动器，变频器也是如此。

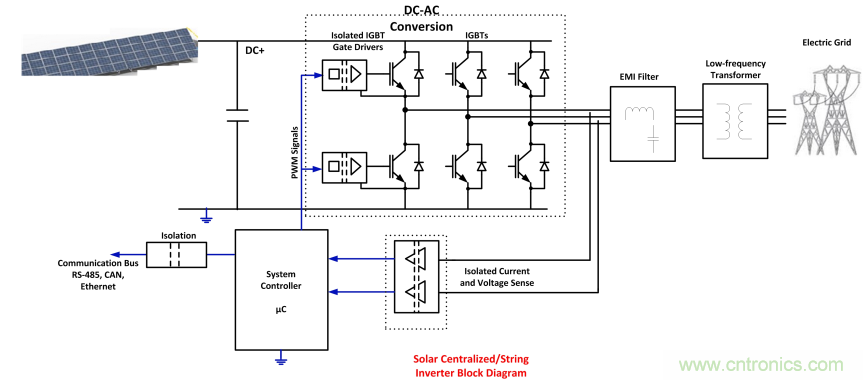

图3. 典型光伏逆变器系统

那么应该怎么挑选CMTI参数呢？为了减少开关损耗而缩短上升下降时间，对CMTI的要求会变高。另外为了提高功率密度，节省成本，很多新的平台会考虑提高开关频率，甚至采用SiC或GaN，这同样会带来CMTI需求的变大。另外，实验证明， 具有高CMTI的器件在干扰大的环境中， EMC/EMI的性能会更好。比如一个1500V的变频器，64kHz的开关频率，50-ns的上升/下降时间需要最少30-V/ns的CMTI， 建议选择40V/ns以上。
