产品概述
产品用于新能源车，主要就是为了能够提高电池的利用率，防止电池出现过充电和过放电，延长电池的使用寿命，监控电池的状态。
项目标准要求
整改后样机通过GB18655level3标准要求。
项目难点
产品100MHZ到200MHZ有频点超标，100MHZ到200MHZ主要是180MHZ包络超标，同时有许多单支超标。
项目解决方案

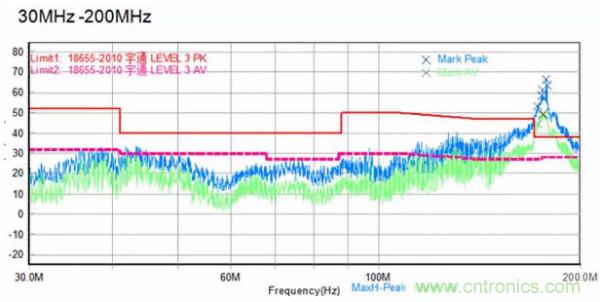

1.数据分析

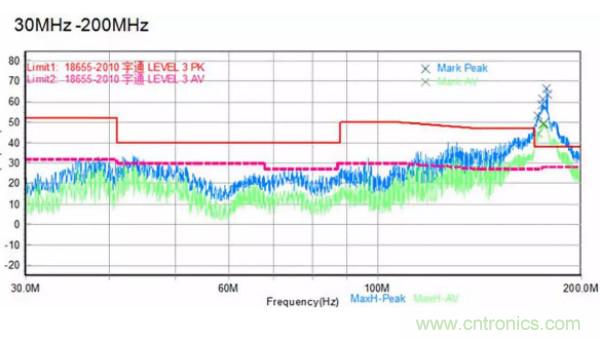

2.干扰分析
产品100MHZ到200MHZ有频点超标主要是DC隔离芯片的工作噪声，同时单支尖刺通过频点计算得知是CAN工作频率500K的倍频。
3.整改方案
1.针对180M主要是在隔离芯片处做滤波及屏蔽处理。
2.针对CAN超标，主要是将CAN电路PCB走线优化，布局优化。

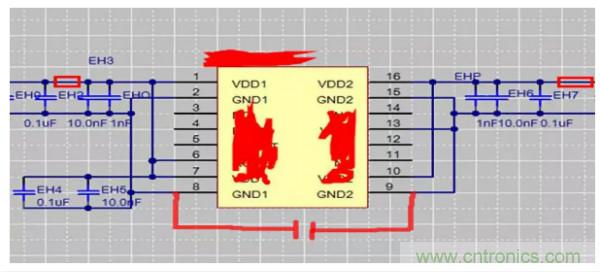

针对隔离芯片VDD增加磁珠滤除高频杂讯；GND1与GND2间跨接1nF高压电容。

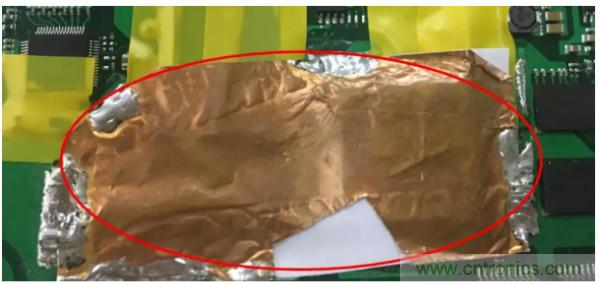

屏蔽干扰芯片

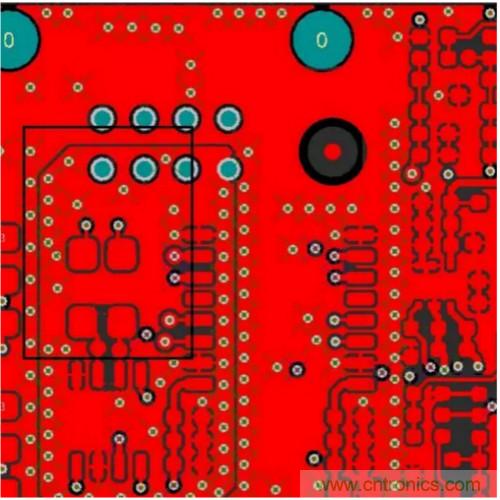

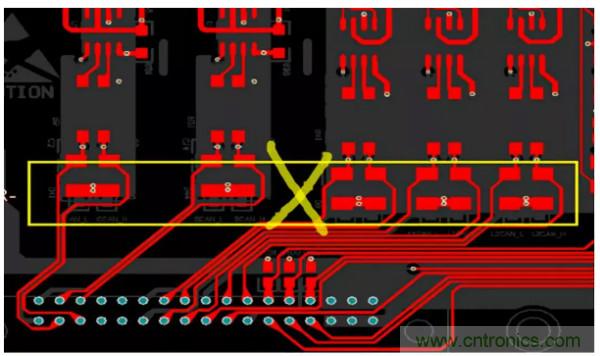

CAN走线没有严格按照差分线处理，中间不能有地层；同时滤波电感下方地并未掏空，影响滤波性能。
针对以上的PCB缺陷，经过改版优化后，测试通过。
4.测试数据
整改前测试数据

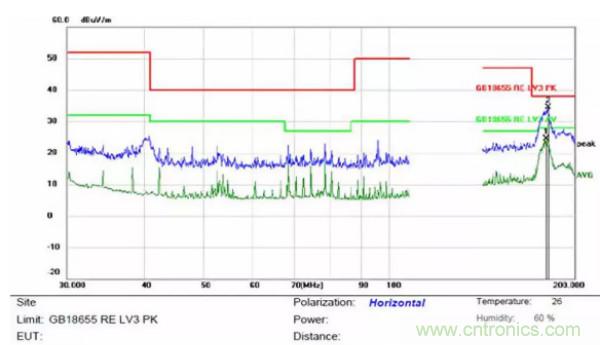

整改后测试数据
