HART通信不再难

图1. 两个通信通道。

成功实现HART的关键是在嘈杂、恶劣的工业环境中对HART通信信号进行精确编码和解码的能力，并获得HART通信基金会对该系统的认证注册。ADI利用AD5421(一款16位环路供电型4 mA至20 mA DAC)和AD5700(HART、FSK调制解调器)开发了一款支持HART的全功能型智能发射器参考演示。该电路(见图2)已通过兼容性测试和验证，并注册为HART通信基金会认证的HART解决方案。注册表明，由AD5421和AD5700构成的这款ADI解决方案符合HART物理层协议，因而是一种通过验证的有效解决方案。ADI的工业转换器产品组合还包括AD5422系列，这是行业基准解决方案，非常适合4线发射器应用，新型AD5755则是一款采用创新动态功率控制技术的16位四通道DAC)，主要针对多通道I/O应用。

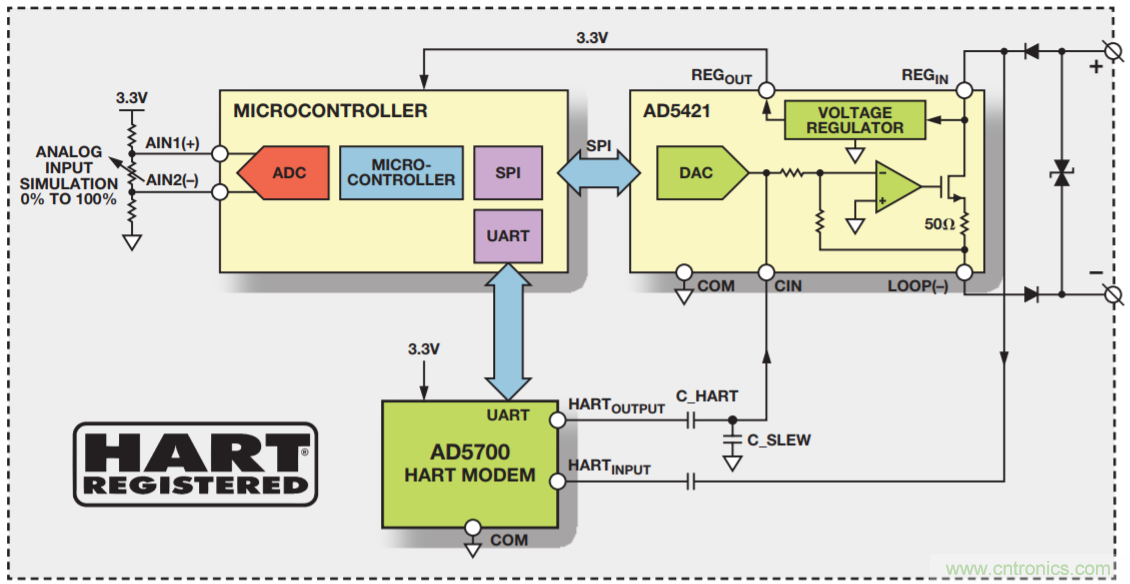

图2. 智能发射器演示。

这些工业DAC系列和AD5700 HART调制解调器采用特别设计，可以有效解决HART与4 mA至20 mA通信相融的难题。它们采用单引脚设计，可以方便地将HART信号耦合到转换器之中，从而将HART脉冲叠加到预编程的4 mA至20 mA输出上。ADI支持HART的4 mA至20 mA DAC与新型AD5700 HART调制解调器有机结合，极大地简化了支持HART的系统设计，增强了可靠性，同时还降低了PCB的整体尺寸和成本。凭借可以无缝匹配的元件，ADI为支持HART的4 mA至20 mA环路提供了完整的信号链。通过选择AD5700和与之配套的ADI工业转换器，无论是现场设备还是I/O卡，您都可以放心，您的解决方案将符合HART协议。
