该模块内部集成了两个贴片电感和整个功率级（见图1）。因此，与分立式设计解决方案相比，MPM38222仅需少量外部元器件和功能便可作为一套完整的电源系统。图2为2.7V至6V输入，1.2V / 2A和1.8V / 2A输出应用的典型应用电路和布局，其中，每通道只需几个外部陶瓷电容和反馈电阻即可。该解决方案整体尺寸仅为9x7 = 63mm2。MPM38222提供了易于使用的简单电源系统，尤其适用于空间受限型应用。

图2:MPM38222典型应用和布局

MPM38222工作输入电压为2.7V到6V，可生成低至0.6-08V的输出电压，并具有 45μA 的静态电流，是单节锂离子(Li+)电池供电便携式设备的理想之选。

轻载下可实现高效率

光模块通常在数百mA负载下运行。MPM38222在10mA至1A之间可实现至少90％的效率（见图3）。

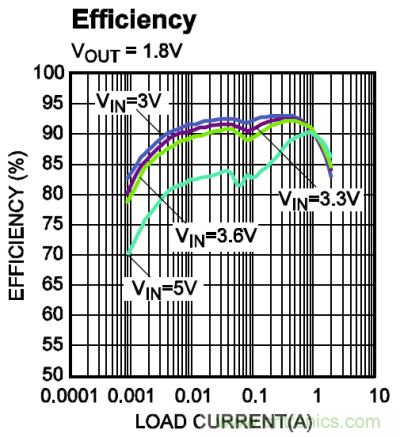

图 3：效率 vs. 负载电流

轻载时，MPM38222采用专有的控制方式，可以节省功耗并提高效率。当电感电流开始逆向并工作在断续导通模式（DCM）时，下管 MOSFET（LS-FET）立即关断，这样可以实现跳频并能降低频率，减少开关损耗。

低噪声设计

除了体积小以外，MPM38222还具有超低的EMI噪声。由于其开关频率高，MPM38222可以使用一个22µF 0603陶瓷电容就可以提供干净的输出，其峰峰值电压纹波小于20mV。对于输入侧，MPM38222在两个通道之间采用了180°相移，从而最大程度地减小了输入电压纹波。MPM38222的设计还满足低EMI标准。图4显示了MPM38222的辐射EMI性能（EN55022 B类）。

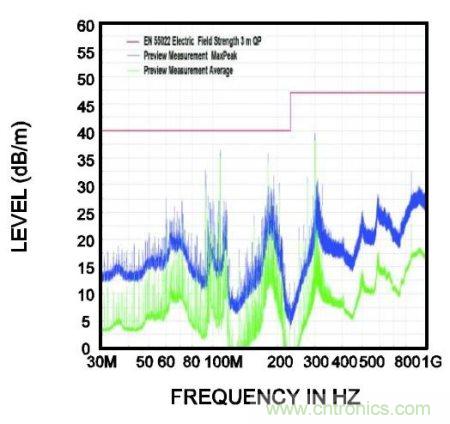

图 4: MPM38222辐射EMI测试

良好的散热性能

图5a为5V输入，1.8V @ 1A和1.2A@1A的热像图，而图5b为两个通道相同电压下@ 2A负载电流的热线图。在没有散热器及强制气流的情况下，对于1A负载传导，MPM38222的温升仅比环温25°C高22°C；对于2A的条件，温升仅为45°C。MPM38222出色的热性能使其能够在高环温，空间狭窄的环境中稳定工作。
