图文并茂，手把手教绕制高频变压器！

一个变压器所需材料：磁芯、骨架、各种铜线、麦拉胶带。

变压器参数：

磁芯：EE22

原边：134T（1-3脚），辅助：32T（5-4脚），输出：15T（10-9脚）

原边电感：1380±10%uH

漏感：≤44uH

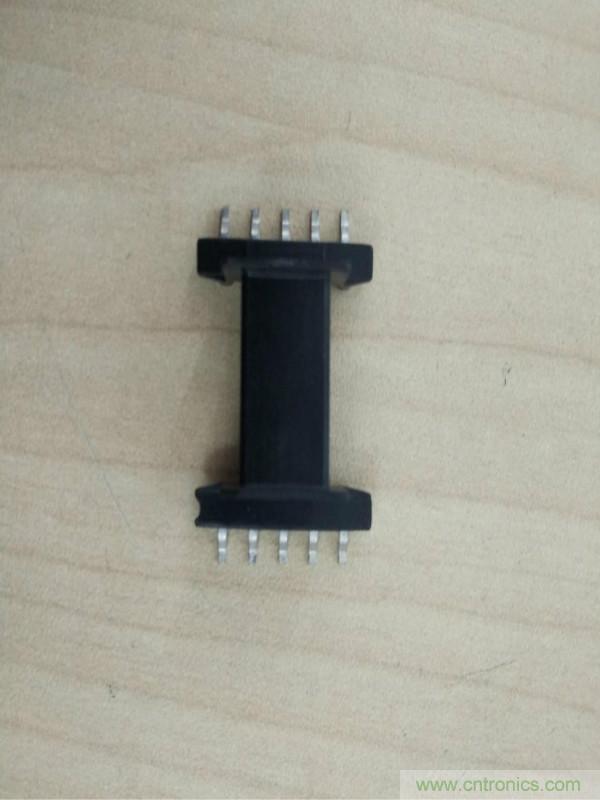

引脚分布图：

特别注意：绕制方法为网上下载，其中变压器绕制方法是对的，但其中存在着很多问题（比如，正规变压器的绕组的头和尾是要添加铁氟龙套管的，每一层之间也得打挡墙增加绝缘，要使变压器耦合好，通常的做法是三明治绕法，比如，1-3先绕35圈 然后10-9，然后3-2绕35圈，然后绕5-4Vcc绕组），只当做新手教学，新手可看下变压器实际绕指的基本流程。

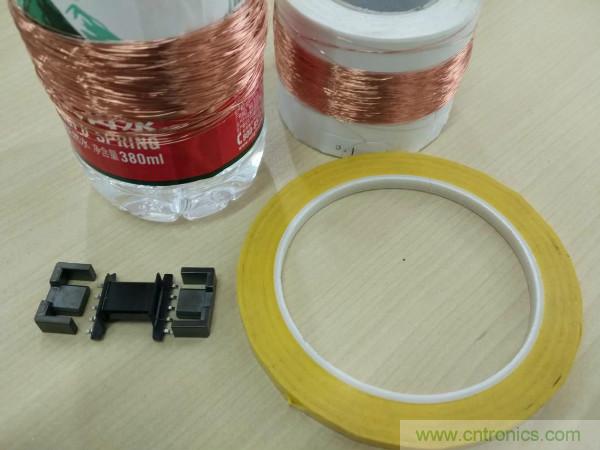

一个变压器所需材料：磁芯、骨架、各种铜线、麦拉胶带。

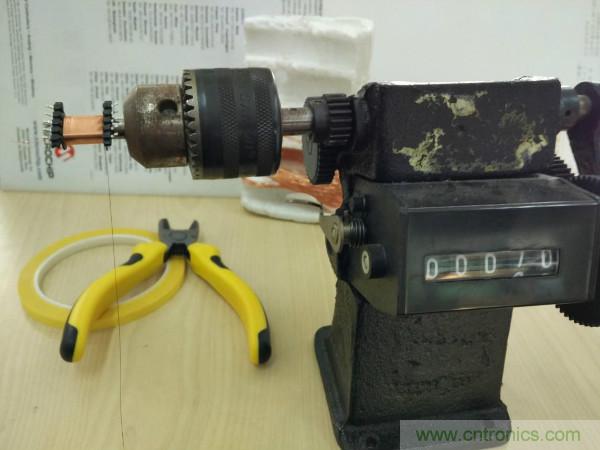

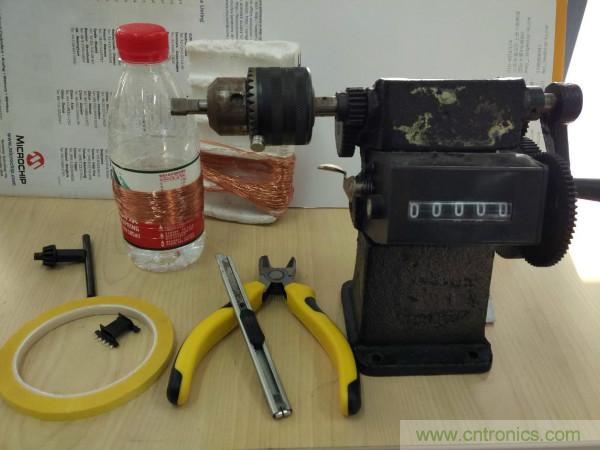

事前准备：必须材料和工具，计数器清零。

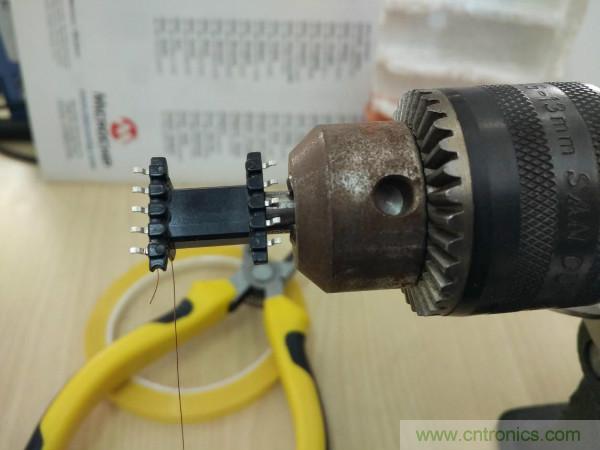

确定1 脚：左下角开口处。

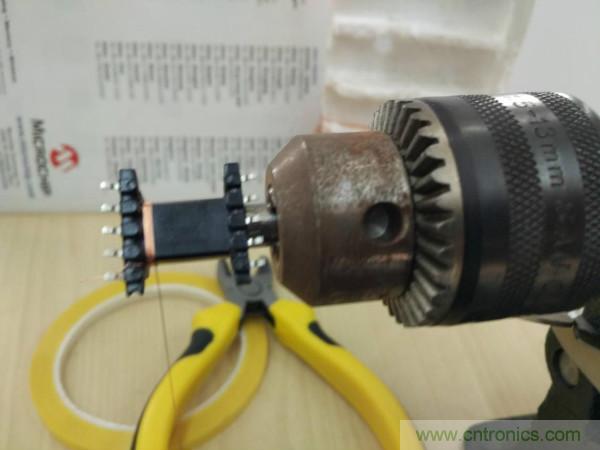

插入骨架，先绕原边，选择0.18mm 的线，从同名端1 脚开始绕制：

一匝挨一匝的绕……是个细致活儿。

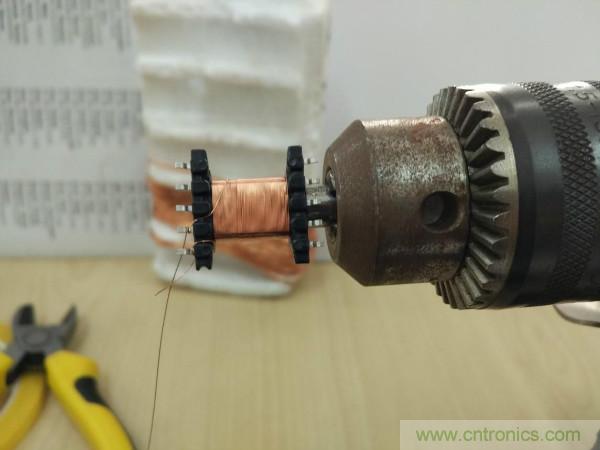

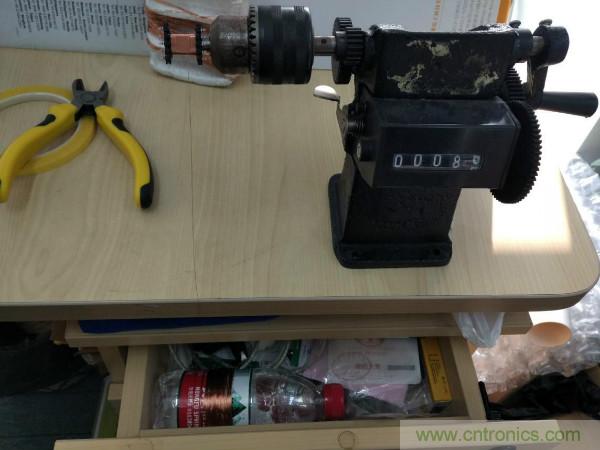

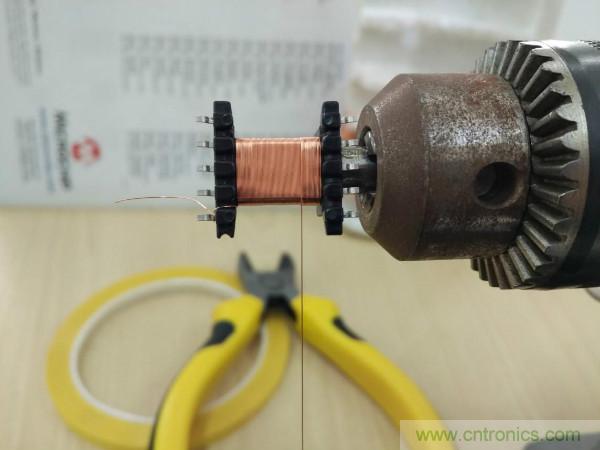

终于绕满一层，70 匝，在确定的骨架和线径的情况下，这个数字越固定说明手艺越好。

然后继续往回绕。

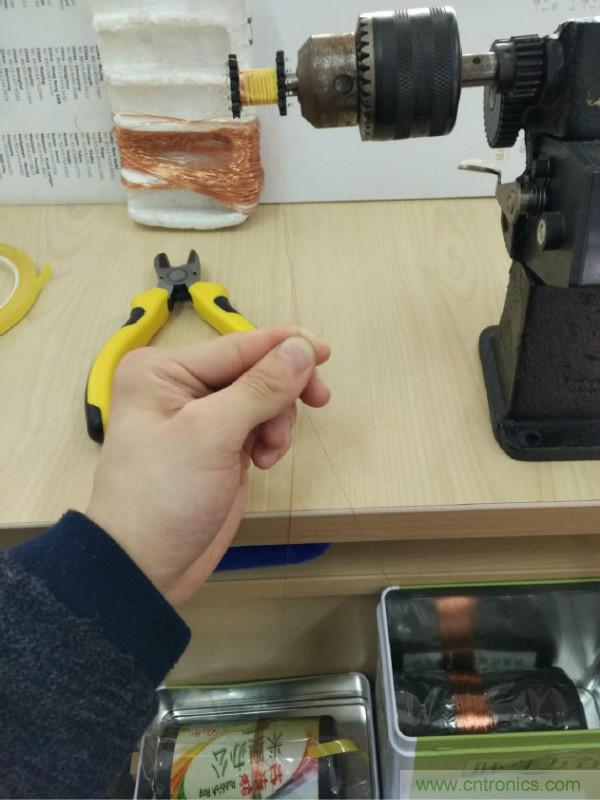

顺便插一句，我喜欢把线轴放在下面，这样可以扯上力，手只要掌握线横向的偏移即可。

不过这样会导致线拉的太长……

相比之下这样可能会更好。

原边绕主组绕完了，绑在2 脚上，剪断。

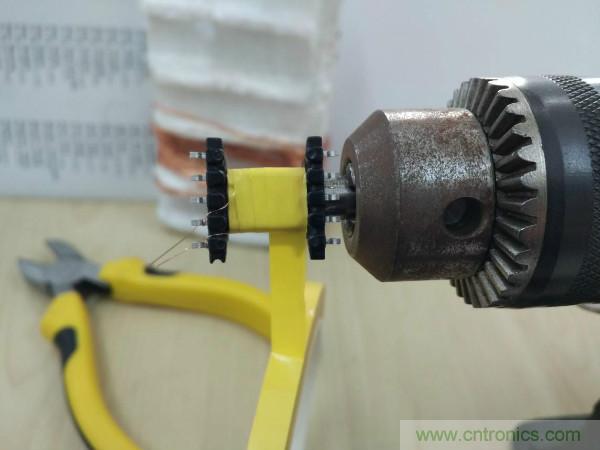

均匀的缠上麦拉胶带。

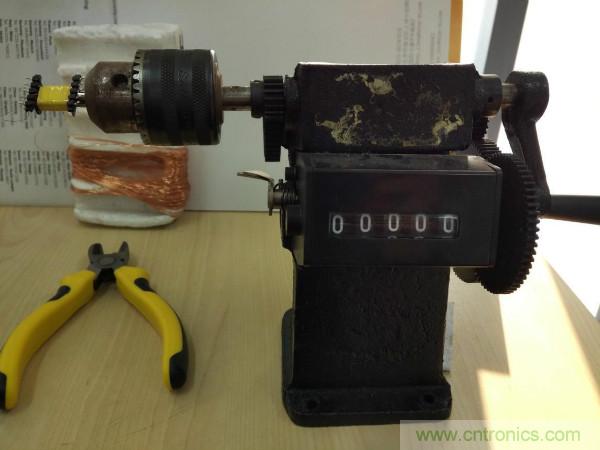

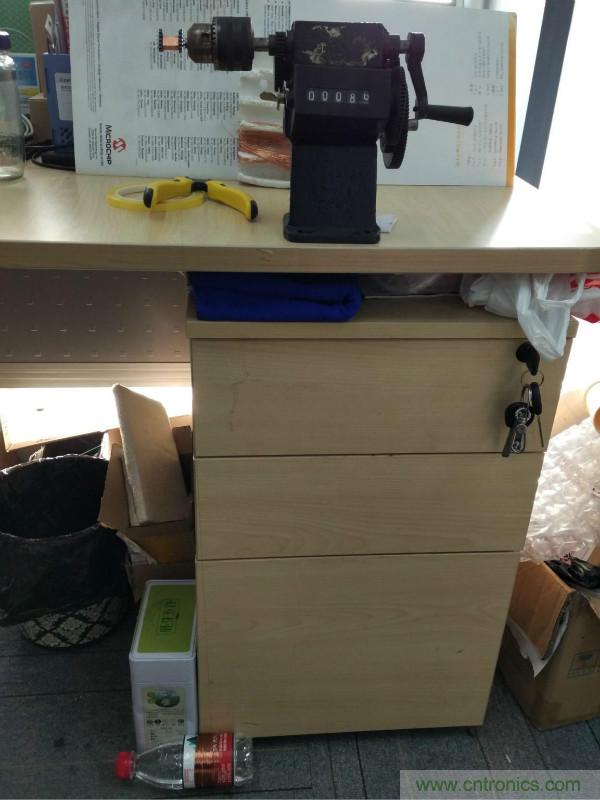

计数器清零准备辅助绕组。

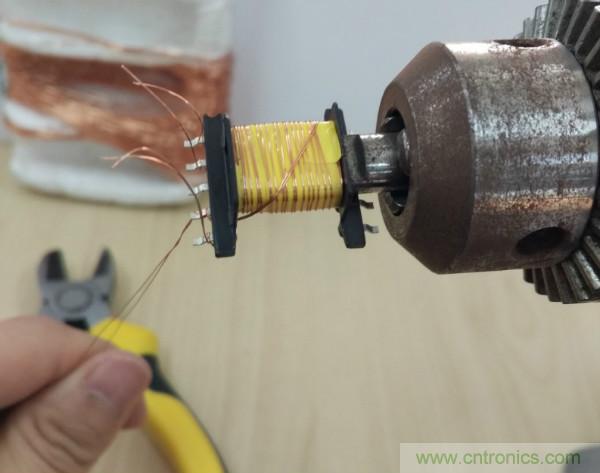

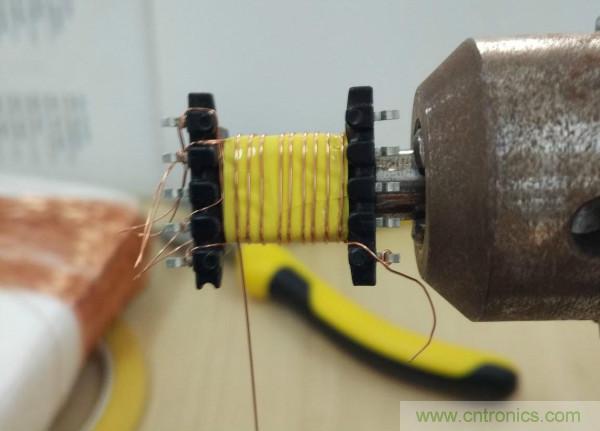

本次采用0.18mm 线双绕的方法，找到同名端5 脚开始。

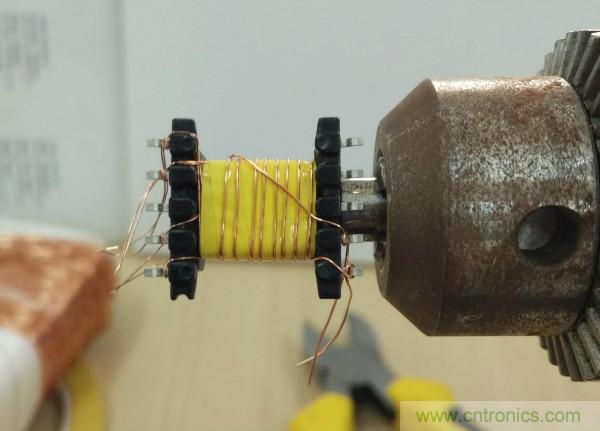

如果不能绕满一层，尽量绕的均匀，双线难度更大，我最多绕过四线的屏蔽绕组。

然后直接回来，然后缠好麦拉胶带。

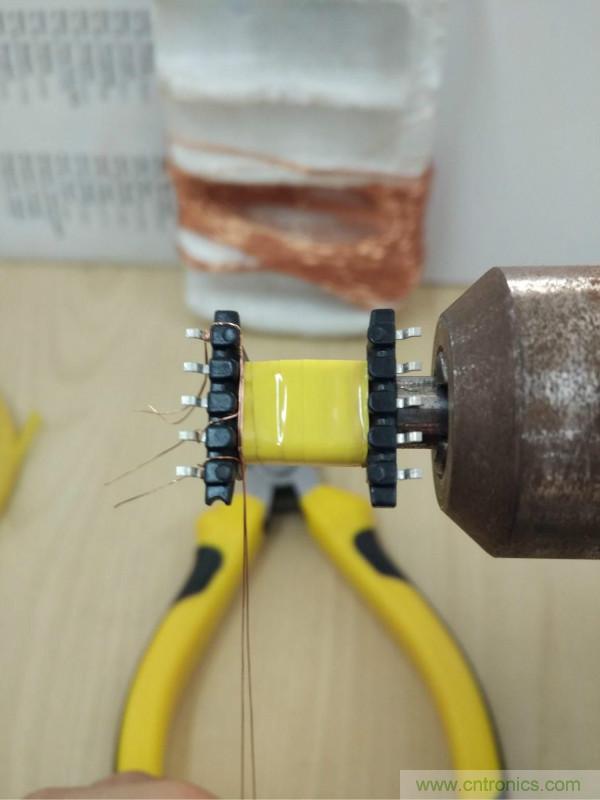

找到同名端10 脚，输出绕组同样绕。

缠好麦拉胶带，绕制工作结束。

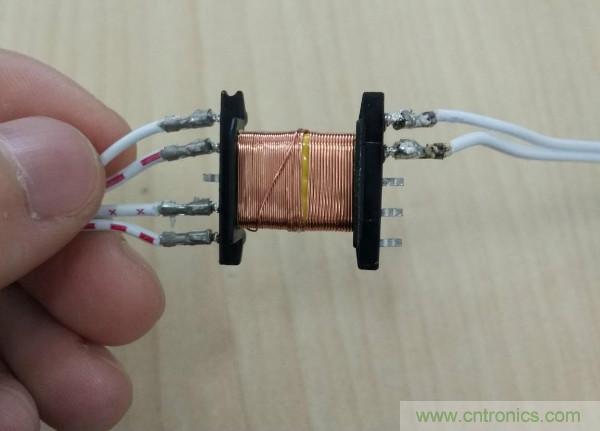

或者我们也可以这样，把辅助绕组和输出绕组绕在同一层（注意这样绕原副边是不能做耐压试验的）。

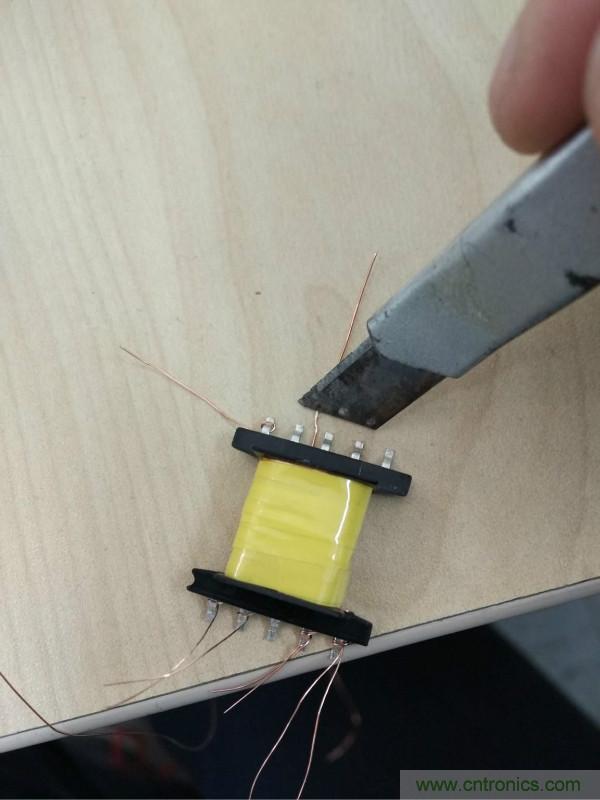

把线打开，刮漆，焊在脚上，注意用刀背轻刮，不然挂断了线很有可能前功尽弃，这里我单独用一页来着重说明。

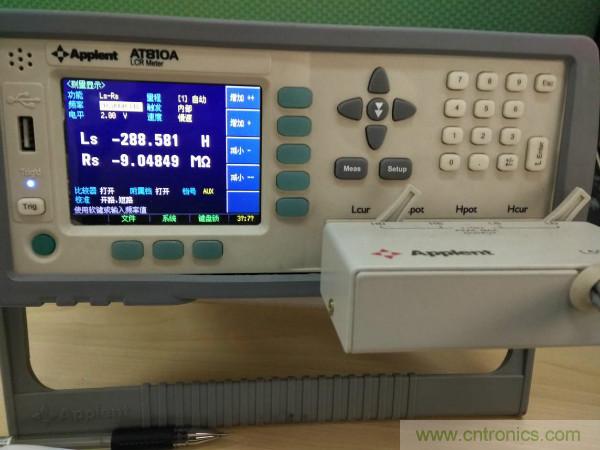

打开电桥，准备测电感，功能档位选择Ls-Rs，频率调到最大也只有20kHz（我们的最大工作频率是132kHz）。

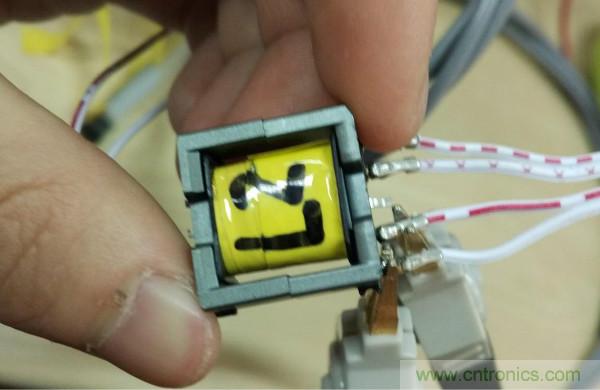

记得给变压器编号，方便记录。

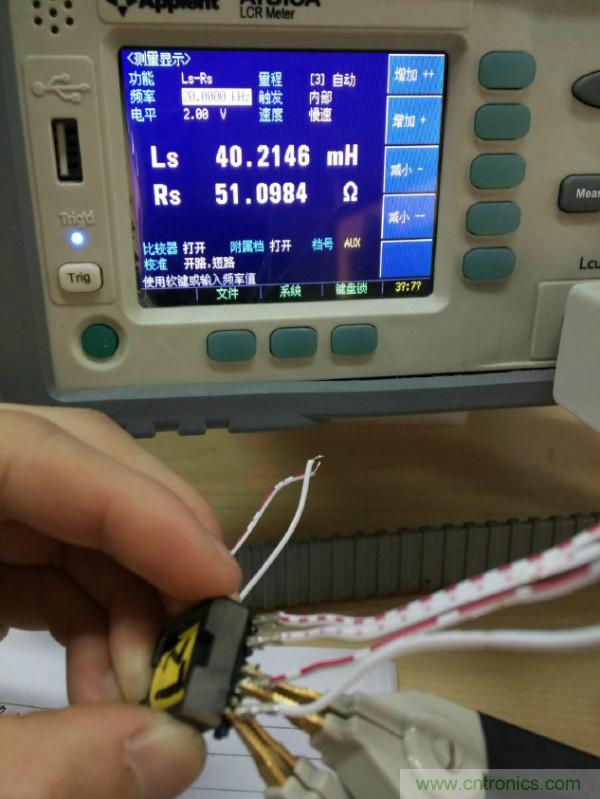

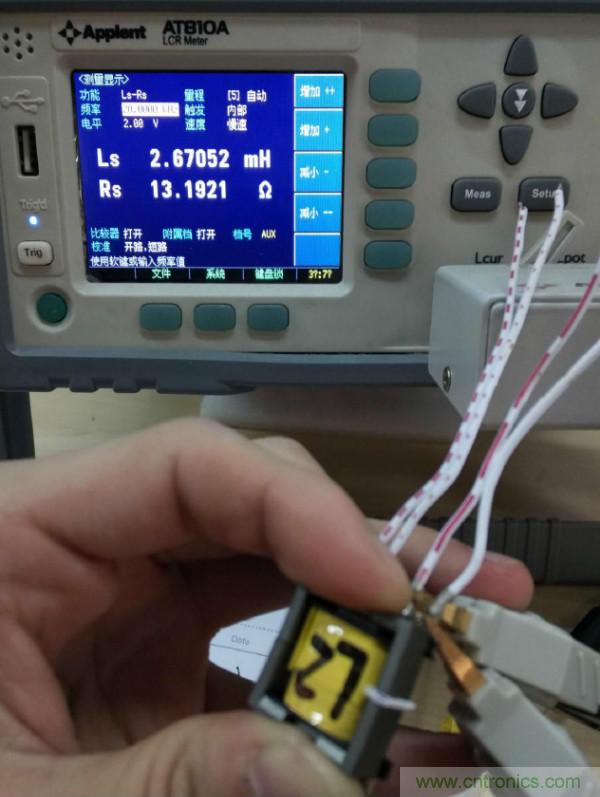

首先插入磁芯，用手捏住，测量原边电感——居然有40mH，正常，因为几乎没有开气隙。

开气隙的方法有“磨”和“垫”两种方法，我这里采用垫的方法，先垫一边，测一测，电感小了很多，不过还是偏大，还得加垫，可以直接垫绝缘胶带。

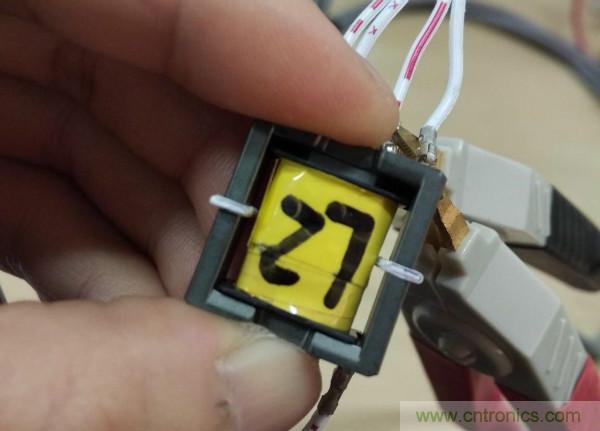

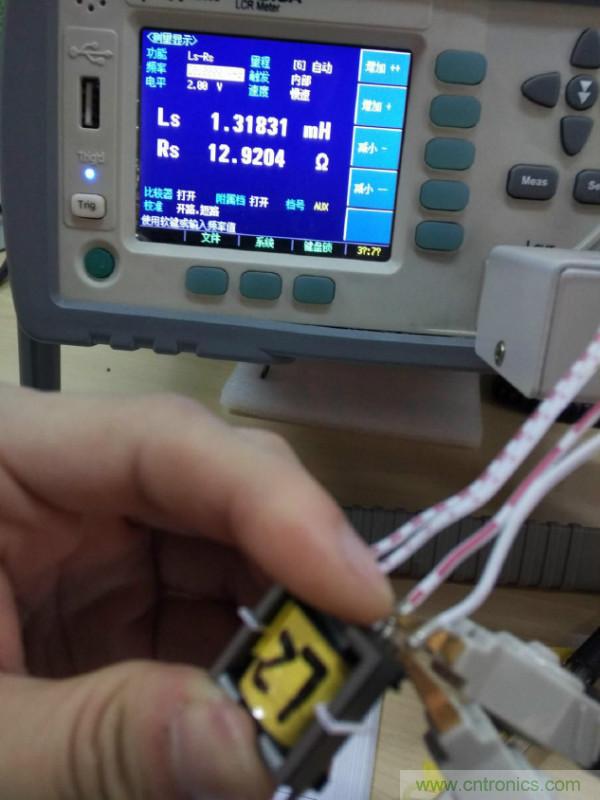

又加一边，这次电感有1318uH，符合1380±10%的要求。备注：因为有表演的成分在，所以很顺利的就找到了最佳厚度，实际上并没有这么顺利。

清晰点的。

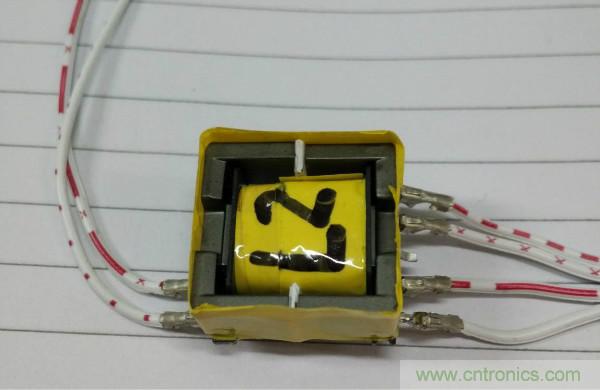

缠上麦拉胶带，上个美照

事实上，并没有结束……

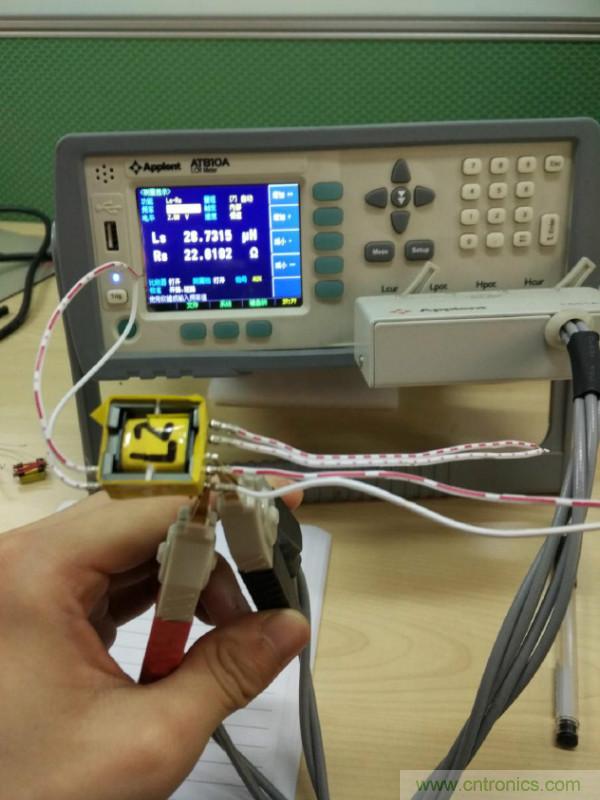

漏感测量：把辅助绕组和输出绕组短路，测量输出绕组的电感值，28.73uH<44uH，完全符合要求，可以装机调试了。
