TPS53355纹波注入电路的设计

图1 TPS53355的RCC纹波注入电路

第一步：

设计要满足电路的稳定性条件判据公式（1）（其中Rr和Cr分别对应图1中R7和C1），这里需要考虑输出电压较高时输出电容容值的衰减情况，比如5V输出且选用6.3V耐压的输出电容时，电容容值很可能会衰减为标称容值的20%左右。从而导致电路的不稳定（如图2），因此通过稳定性判据公式可以得到芯片的最小纹波注入大小（需要将此纹波注入大小与芯片内部比较器纹波需求、一般15mv进行比较，选取二者中的更大值，不过一般这个值会比芯片内部比较器纹波需求大）稳定性判据公式(1)的具体推导过程本文不再赘述，有兴趣可以评论区留言提问。

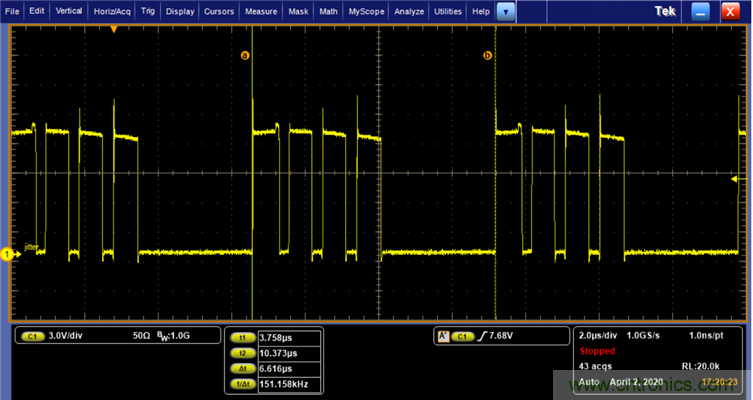

图2 不稳定时的开关波形

第二步：

设计中要判断是否需要使用PG(power good)信号，以及是否需要使用FCCM模式，如果有以上的需求，设计时要保证芯片不触发power good门限。因为一旦叠加纹波注入后的FB 触发PG门限就会导致PG拉低，另使得芯片无法退出auto skip模式（如图3）

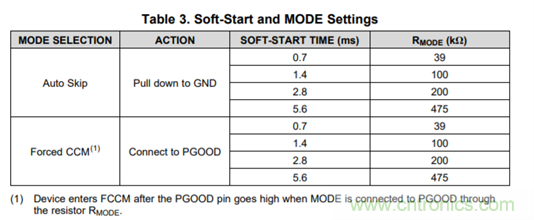

图3 芯片MODE 选择设置

从图4中我们可以判断PG信号正常时，最高FB点不能超过0.6V* (1+15%)，鉴于15%有正负5%的变化，所以FB最大不能超过660mv，纹波注入不能超过60mv。

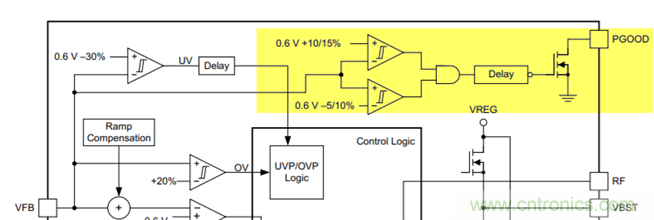

图4 芯片内部PG触发逻辑
