图一
TI创新性地采用2颗升降压芯片TPS63810分别给两个耳机端供电，提高整机效率的同时，降低了耳机及耳机仓的温度，改善了用户体验。我们从下面几个方面来介绍TPS63810方案：
1. TPS63810芯片介绍
a. TPS63810是具有I²C接口的内置四个MOSFET的 2.5A 降压/升压转换器
b. 输入电压范围是2.2V至5.5V，可以很好的覆盖单节锂电的电压。
c. 输出电压范围是1.8V至5.2V，在运行和关断期间I²C均可以配置输出电压。

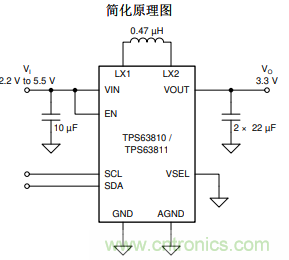

d. DSBGA 2.3mm × 1.4mm 小封装，外围只用配置4颗零件，如图二所示。
图二

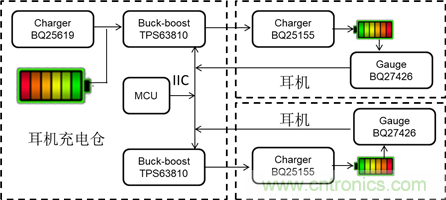

2. TPS63810升降压方案系统框图介绍
a. 以下是采用TPS63810 TWS耳机电源系统框图
b. 充电仓端采用2颗TPS63810分别给2个耳机端供电。
c. MCU通过读取耳机端的电压，来调整TPS63810的输出。
图三

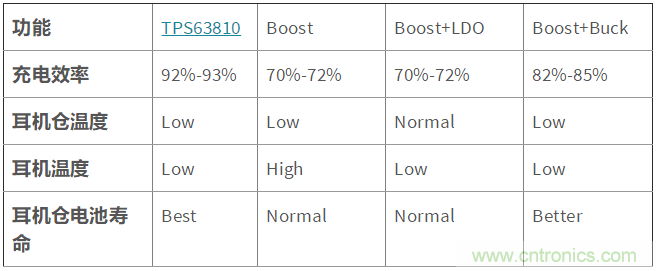

3. 图四是TPS63810方案跟传统方案的对比表，在充电效率，整机温度以及电池寿命方面都得到了极大的改善。
图四
4. 图五所示为2个耳机端电量有差异的时候，2颗TPS63810可以分别给不同电量的耳机电池充电，从而保证任何情况下都可以做到充电电压跟电池电压都是最小压差，从而提高充电效率。
图五
