一款电风扇自动温控调速器电路

这是一个电风扇自动温控调速器，可根据温度变化情况自动调节电风扇的转速，电路加以调整，也可用于其它电气设备的控制。

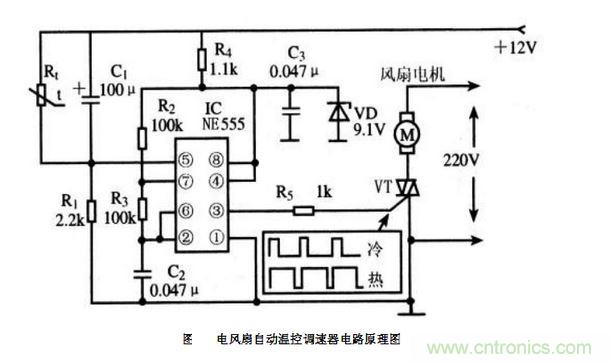

电路工作原理：图中IC是555时基电路，与R2、R3和C2等元件构成多谐振荡器，可发出占空比可调的矩形波信号。当温度变化时，热敏电阻的阻值发生变化，改变多谐振荡器输出方波的占空比，调节双向晶闸管VT的导通角，从而改变风扇电极两端的电压，自动调节电风扇的转速。元器件选择 集成电路IC选用NE555时基电路，也可使用LM555和TLC555等型号。VT为双向晶闸管，其耐压应在400V以上，额定电流应根据所控制的电风扇容量来合理选用。电阻R1～R5可选用普通1/8或1/4W碳膜电阻器；Rt为负温度系数热敏电阻，可选常温下阻值为10KΩ左右的热敏电阻。电容C1选用普通铝电解电容器；电容C2和C3选用涤纶电容器。VD为稳压值为9.1V的稳压二极管。
