DC/DC转换器的高密度印刷电路板布局——第2部分

在电路板上具有战略意义的位置灵活部署转换器的能力也很重要 —— 以大电流负载点（POL）模块为例，处于邻近负载的最佳位置可降低导通压降并改善负载瞬态性能。

请细看图1中外形微缩的降压型转换器的功率级布局。作为一个嵌入式POL模块实施方案，它采用了一个全陶瓷电容器设计、一个高效屏蔽式电感器、若干垂直堆叠的金属氧化物半导体场效应晶体管（MOSFET）、一个电压模式控制器以及一个具有2盎司覆铜的六层PCB。

图1：25A同步降压型转换器PCB布局和实施方案

本设计的主要原则是实现高功率密度和低材料清单（BOM）成本。它总共占用的PCB面积为2.2cm2（0.34in2），每单位面积产生的有效电流密度为11.3A/cm2（75A/in2）。3.3V输出时每单位体积的功率密度为57W/in2（930W/in3）。

为达到高功率密度，通常的做法是增加开关频率。相比之下，您可通过具有战略意义的组件选择来实现小型化，同时保持300kHz的较低开关频率，旨在减少MOSFET开关损耗和电感器磁芯损耗等与频率成比例的损失。表1列出了本设计的基本组件。

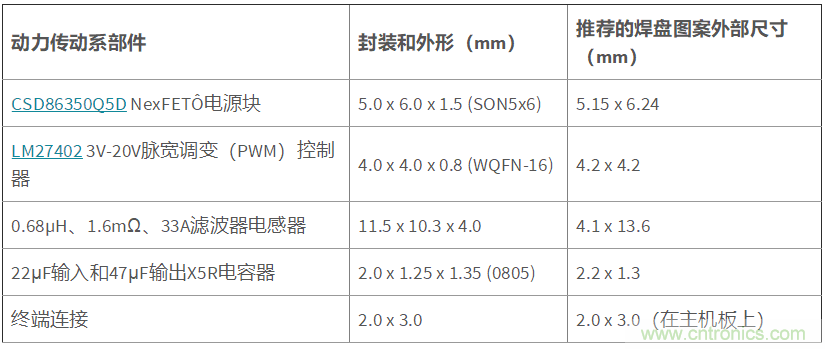

表1：POL模块组件、封装大小和推荐的焊盘尺寸

高密度PCB设计的价值主张

显然，PCB是一个设计中的重要（有时是最昂贵的）组件。为高密度DC/DC转换器精心策划并认真实施的PCB布局的价值主张在于：

● 在空间受限型设计（缩减的解决方案体积和占位面积）中实现更多的功能。

● 减小开关环路的寄生电感，有助于：

● 减少功率MOSFET电压应力（开关节点电压尖峰）和鸣响。

● 降低开关损耗。

● 减少电磁干扰（EMI）、磁场耦合和输出噪声信号。

● 额外的容限可确保在输入轨瞬态电压干扰中安然无恙（特别是在宽VIN范围的应用里）。

● 增加可靠性和稳健性（降低组件温度）。

● 通过缩小PCB、减少滤波组件并去除缓冲器来节约成本。

● 与众不同的设计可提供竞争优势、赢得客户关注并增加收入。

公平地说，PCB布局可决定一个开关功率转换器最终实现的性能。当然，不必花无数个小时为EMI、噪声、信号完整性以及与较差布局相关的其它问题进行调试，这会让设计人员感到非常高兴。
