DC/DC变换器数据表——计算系统损耗

其中D =占空比

对于LM2673这样的非同步设备，在MOSFET关闭时，二极管被正向偏置。在此期间，电感电流通过输出电容、负载和正向偏置二极管。负载电流流过二极管产生的功率耗散可以用公式2表示：

其中VF是选定二极管的正向电压降。

除了集成MOSFET与环流二极管中的传导损耗，电感器中也有传导损耗，因为每一个电感器都有有限的直流电阻（DCR），即线圈中导线的电阻。公式3表示电感器中的功率耗散：

传导损耗取决于负载电流。负载增大时，MOSFET中的传导损耗会增加，而且是主要损耗因素。传导损耗加上开关、驱动和低压差线性稳压器（LDO）损耗会产生很多的热量，增加集成电路（IC）的结温。增加的结温可以用公式4表示：

其中ICTj是IC的结温，TA是环境温度，θJA是IC到空气的热阻，ICPd是IC中总功率耗散。

MOSFET的RDSON通常有一个温度系数(RdsonTco)。当IC的结温升高时，RDSON会在温度系数的基础上超出额定值。数据表可能不含有这一参数，而TI的WEBENCH® Power Designer软件可以提供这一信息，用以计算设计效率，让计算结果更精确。公式5可以根据结温调整RDSON：

其中RdsonNom是 RDSON的额定值，可以在数据表中找到。

RDSON的增加取决于设备的散热性能和结温。不正确的散热可以导致RDSON的大幅增加，引起最大负载效率的大幅下降。当IC的连接焊盘（DAP）与IC板上的焊接不正确时，就会出现上述情况。

计算损耗是一个迭代过程。在每一次迭代计算IC功率损耗时，都需要评估结温和相应的RDSON，以得到精确的效率结果。WEBENCH Power Designer能很好的处理这一过程；还能显示被动元件损耗的计算结果。了解这些损耗是非常重要的，因为这可以帮助选择正确的元件和DC/DC稳压器，以保持良好的效率。现在，总传导损耗可以用公式6表示：

有了上述所有损耗，公式7对其进行加总得到总损耗：

公式8是得到的DC/DC稳压器设计效率：

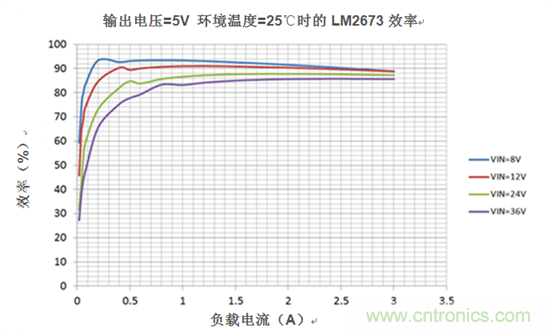

图1是LM2673在不同输入电压时的负载电流曲线对应的整体效率。可以注意到负载电流低时，效率会变差；从文章的第1和第2部分可以知道，这是开关损耗以及驱动与LDO的损耗造成的。还需注意在最大负载电流时，输入电压 (VIN)越高效率越低，这是因为电压越高开关损耗就越高。负载电流在1A以上时，低VIN效率会相对较高，因为开关损耗降低。

图1：LM2673效率

至此，我的关于数据表中效率的三篇博客文章就全部结束了。现在，你应当能够理解DC/DC稳压器设计中不同元件的损耗。根据你的应用需求，你现在可以清楚地确定何时选择DC/DC稳压器及其开关频率、散热电路板空间，以及何时选择二极管和电感器等被动元件。选择一个易电源DC/DC稳压器，在WEBENCH Power Designer中开始进行设计吧。
