升压型DC/DC转换器的电流路径

开关晶体管Q2 ON时的电流路径

下图是升压型DC/DC转换器的电路示意图，红线表示开关晶体管Q2 ON时通过的主要电流。CIBYPASS是高频去耦电容，通常使用小容量陶瓷电容器。CIN是主要用来稳定的电容器，具有较大的电容量。在开关晶体管Q2导通的瞬间迅速流动的大部分电流来自CIBYPASS，其次来自CIN。在输入电流不是很大时，CIN可以与CIBYPASS合并，作为1个电容器复用。缓和变化的电流来自输入电源。在此期间，电能存储至电感L。

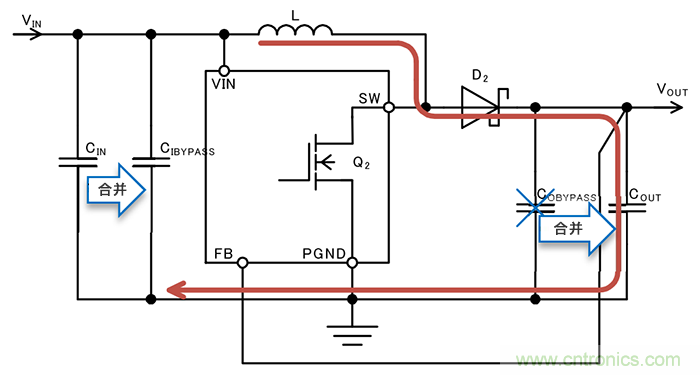

开关晶体管Q2 OFF时的电流路径

接下来请看开关晶体管Q2关断时的电流状态（图中红线）。电感L的作用是即使开关晶体管Q2 OFF时也可保持在此之前的电流值。电感L的左端固定为VIN电压，并持续为VOUT提供电流以增加电压，因此VOUT的电压比VIN要高（升压工作）。因此，开关晶体管Q2的ON时间越长，积蓄在电感L中的电能越大，能够输出的功率越大。然而，如果开关晶体管Q2的ON时间不必要地延长，则向输出端供给功率的时间会变少，效率会变差。因此，ON/OFF时间比（占空比）的最大值是设有限制的。在输出电流小的电路中，如果COUT使用具有良好频率特性的陶瓷电容器，则高频去耦电容CBYPASS可以复用。

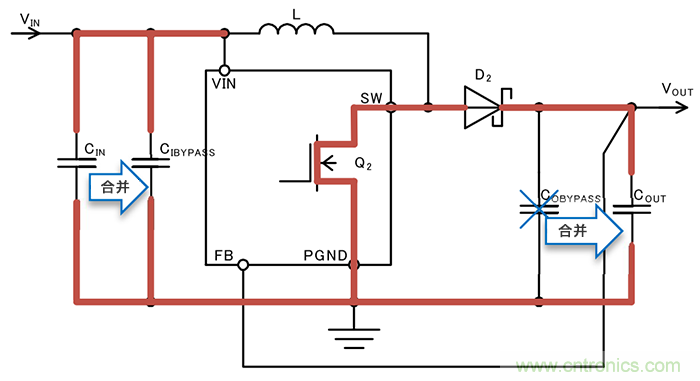

开关晶体管Q2 ON时和OFF时的电流差分

最后来看开关晶体管Q2 ON时和OFF时的电流差分（图中红线）。每当开关晶体管Q2从OFF变为ON、从ON变为OFF时，红线所示路径的电流就会急剧变化。由于该系统的变化非常剧烈而出现含有很多谐波的波形。这种差分系统的布局是PCB布局的关键，需要格外注意。

关键要点:

・进行PCB布局设计时，了解电路的电流路径和特性是非常重要的（不仅局限于升压型DC/DC转换器）。

・ON和OFF时的电流差分系统在PCB板布局中非常重要，需要格外注意（不仅局限于升压型DC/DC转换器）。
