这款单片三相驱动器，让无刷直流电机设计更加紧凑

来源:电子元件技术网发布时间:2021-04-02265浏览

从开窗到智能门锁操作，亦或是大灯调节，电机驱动器正无处不在，而且，随着技术的发展，三相无刷电机在不断代替老式的有刷电机，可靠性和效率得到大幅度提通常，简单的有刷电机由MOSFET组成的半桥或全桥来驱动，具体取决于是否需要单向或双向旋转（见图1），通过使用PWM输入控制电流来控制速度。有刷电机技术成熟，因成本低廉且相对易于控制而被广泛使用，但也由于有刷的换向器触点和碳刷很容易磨损，导致其使用寿命大打折扣。

相比而言，三相无刷电机在位置控制方面具有更大的灵活性，可以精确控制三相中每相的电流，以便将电机设置在特定的位置（参见图2）。

同时，有刷电机中的机械换向被电子换向所取代，因为不存在碳刷磨损的情况，无刷电机的可靠性变得更高。

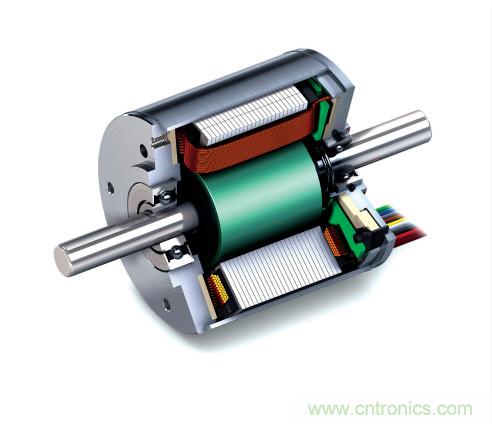

图 1：带换向器的无刷电机

三相无刷电机可以通过简单的“六步”模块换向进行控制，即以旋转的、相移的顺序将能量施加到三相中的两个。或者，它还可以采用更复杂的正弦波或磁场定向控制方式，按照允许精确控制电机位置的曲线将能量逐渐施加到每个相上。为了促进这种精确控制，三相无刷电机驱动必须集成三个半桥（六个MOSFET）和用于每相单独电流采样的反馈放大器，用来控制设备准确地监控每相的电流。

图 2：三相无刷电机

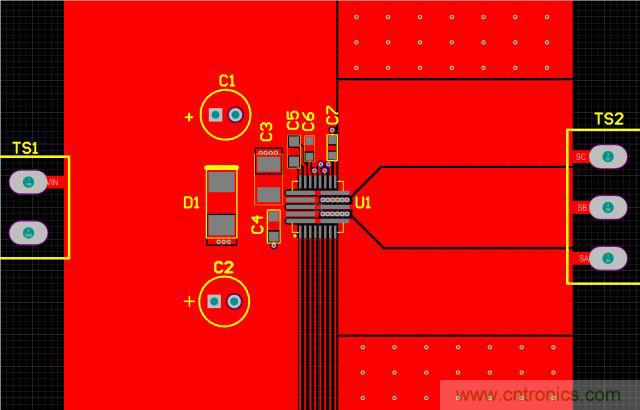

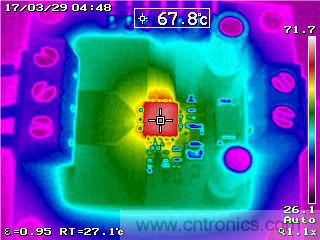

MPS最新款三相无刷直流电机驱动级产品系列MP6540 和 MP6540A ，可以提供业界领先的功率密度，采用5mmx5mm小型QFN封装，该系列产品的工作电压范围为5.5V至35V，每相可提供高达3A的连续电流，峰值电流可达10A（PCB 面积适中，散热条件良好）。该系列电机驱动器集成了三个功率级半桥，由6个50mΩN-沟道功率MOSFET组成，同时还集成了预驱动器，栅极驱动电源和电流采样放大器。其内部充电泵可为高侧 MOSFET 栅极驱动供电，通过采用涓流充电电路来维持足够的栅极驱动电压，能在100%占空比下工作。该系列产品具有2种输入方式：MP6540每相具有独立的PWM和EN输入，MP6540A每相具有独立的高端和低端输入。

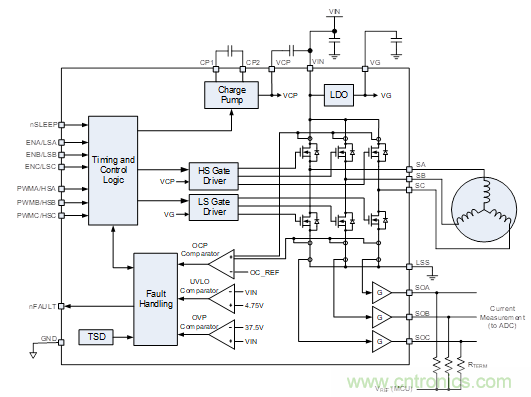

内部功率MOSFET栅极预驱动具有自动死区时间控制功能，可以防止在切相时出现直通，同时自动同步整流功能可以消除续流电流，以实现最大效率。其内部安全功能包括过温关断，欠压锁定和过流保护（见图3）。
