Intel 7nm改名为Intel 4背后，用5年重现昔日荣光？

Intel的10nm工艺现在改名叫Intel 7了，原7nm改名叫Intel 4，后续工艺节点分别叫做Intel 3、Intel 20A、Intel 18A，这是Intel未来5年内的半导体制造工艺节点新规划，Intel还宣布2025年要重现昔日荣光（technology leadership by 2025，主要是从每瓦性能的角度）。

这则消息当然引发了不少吐槽，工艺节点的名字怎么说改就改了？这篇文章就来说道说道最近的IntelAccelerated活动中，Intel放出的有关其制造工艺的新技术，以及对未来的展望，看看Intel的工艺改名计划究竟靠不靠谱。

事实上，在IntelCEOPatGelsinger上任以来，Intel的市场活动也愈发频繁了，这在我们看来是个积极的信号——毕竟现如今Intel在制造工艺上落后于竞争对手，牵动着Intel整个公司的发展脉络。包括此前Intel宣布IDM2.0计划，其中有两个对Intel而言颇具变革性的事件：Intel的部分芯片会外包给其他foundry厂制造（如台积电），以及Intel的foundry厂也要开始接外部的单子了（也就是所谓的IFS服务）。

Intel这两天放出的消息包括：亚马逊和高通会成为IFS的首批客户——这是个大新闻，虽然我们不清楚亚马逊和高通会把具体什么样的芯片交给Intel去造。

除此之外，就是Intel原本的工艺节点名字作了改动，当然并不像文首说得这么简单；还有未来5年内一些大方向的技术路线，比如说2024年的20A工艺要开始采用RibbonFET晶体管了（也就是GateAllAroundFET）、新增一种PowerVia技术；封装工艺方面，EMIB要迭代换bump间距更校的版本，而Foveros则将更新第三代的FoverosOmni，以及第四代的FoverosDirect。

我们来逐项简单看看，这些工艺技术能不能让Intel在2025年重现昔日荣光。注意本文的最后两部分为选读内容，感兴趣的读者可选择性阅读。

Intel工艺节点改名，是不是噱头？

我们多次撰文重申过，如今foundry厂所谓的“几nm”工艺，事实上并不存在现实意义——比如市场上采用7nm或5nm工艺制造的芯片，其晶体管器件并不存在任何一个围度的物理尺寸是7nm或5nm。如今的工艺节点名称，只是个称谓，已经不具备数据上的指导意义。（节点数字的历史意义，可参见《7nm究竟是指晶体管的哪部分？14nm是7nm的四倍？》）

而且不同的foundry厂，对某一个工艺节点的定义还差别巨大，比如台积电5nm和三星5nm，根本就不是同一个东西——不仅体现在器件尺寸、密度方面的差异很大，还体现在台积电5nm是相对7nm的完整迭代，而三星5nm则只是其7nm的同代加强。

这就造成了事实上“几nm”这个称谓，不再具有不同厂商之间做对比的可行性。如果用“冒进”和“保守”来形容foundry厂的节点名称特点，无疑三星是最为冒进的，而Intel则是最保守的。此前我们撰文探讨过Intel的+/++/+++命名法，或许以三星的标准来看，Intel的14nm+++工艺，完全可以命名为12nm，甚至10nm。

这导致，Intel的工艺看起来一直在原地踏步，一个加号跟着一个加号；而别家的工艺则可能在此期间“看起来”已经更新了两代。现在foundry厂的制造工艺节点命名已经彻底放飞自我了，尤其是三星。

单纯从晶体管密度（对应工艺的最高密度单元）角度来看，Intel10nm工艺的晶体管密度为100.76MTr/mm²（百万晶体管/平方毫米）；而三星7nm工艺（7LPP）晶体管密度为95.08MTr/mm²（Wikichip估算的数据）。虽然高密度单元的晶体管密度，并不能简单说明工艺节点的性能表现，但这两个数字对比大致上可以体现这两家foundry厂在工艺节点命名上的偏向性。

事实上，从Intel的规划来看其原本的7nm工艺，在晶体管密度上比台积电5nm也要高出一截，预期理论性能也会高于后者，但Intel7nm的延期也是众所周知的了。

更夸张的还可以体现在后续工艺节点上，早前Intel规划中的7nm节点晶体管密度预计会超过200MTr/mm²；而三星4nm（4LPE）工艺晶体管密度也才137MTr/mm²（Wikichip估算的数据）。从晶体管密度这个角度来看，和三星一比，Intel把原本的10nm Enhanced SuperFin改名为Intel 7，将原本的7nm改名为Intel 4是不是显得相当合情合理？虽然仍需重申，晶体管密度值（尤其特指HD单元）并不能作为某代工艺节点实际表现的唯一参考。

基于此，Intel期望将自家的工艺节点命名方法，与行业的普遍做法（其实也就是台积电和三星的做法）“对齐”，彻底舍弃+++式命名方法，力争向三星看齐（误）……

目前依然落后的事实，与5年计划

我们甚至认为，市场宣传上Intel早就该这么做了。不过这种工艺节点改名策略，对其客户（无论是芯片设计厂商，还有更下游的PCOEM厂商）而言，并不存在太大影响，毕竟工艺节点并不会因为名称变化而让制造技术发生实质性变化。但这种改名策略，对于技术爱好者、行业分析师，以及公司股票而言可能都有更积极的价值。

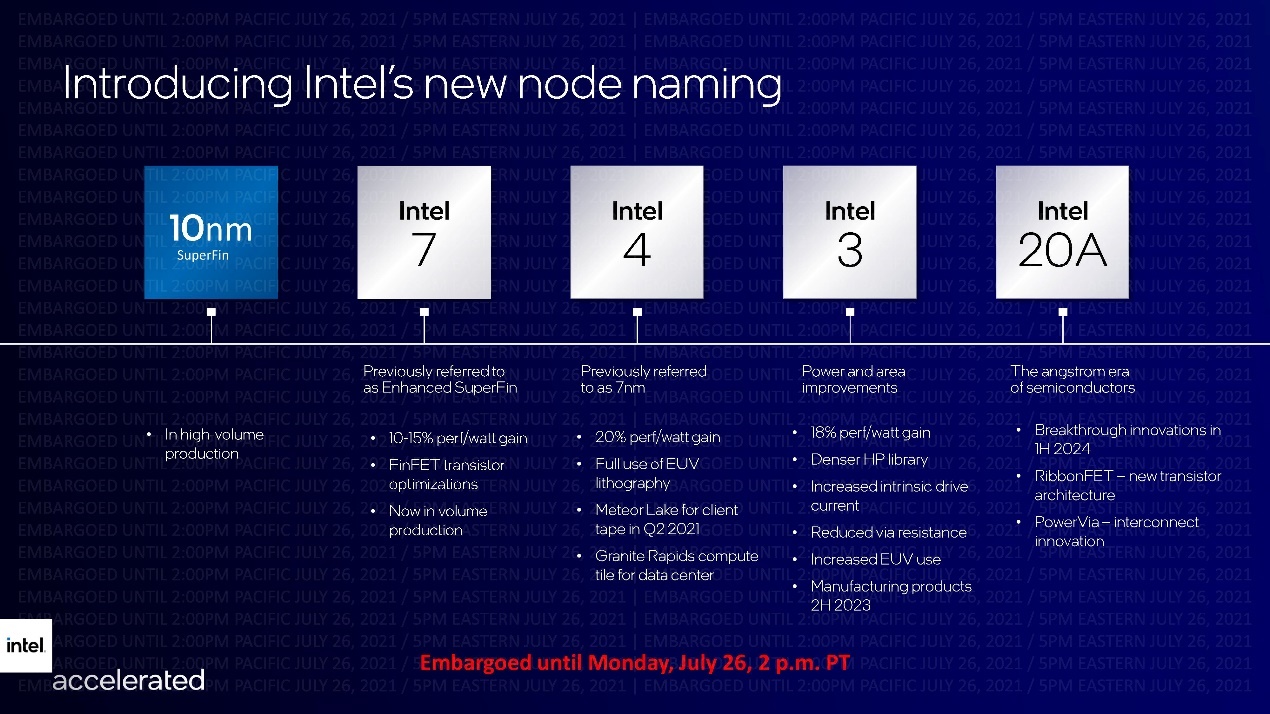

Intel这次的工艺改名计划整体上还是没有表现得十分激进，至少和三星比是如此（误）。所以虽然改了名字，但也没有改变Intel制造工艺技术现阶段落后于竞争对手的事实。我们来看看这次究竟是怎么改名的。

（1）首先是10nm SuperFin（10SF）工艺节点名称不变，毕竟采用10SF工艺的产品已经大规模上市了，主要包括11代酷睿Tiger Lake。再改名的话容易引起混乱。这两年Intel在10nm工艺上始终处于难产状态，随Tiger Lake-H45的发布，10nm的良率和产能应当都已经完全跟上。Intel也确认10nm晶圆产量目前已高于14nm晶圆。10SF工艺相比初代10nm工艺的改进，此前我们撰文详述过。

（2）就AMD和Intel的x86处理器来看，Intel实际上未能达成在10SF工艺上相比台积电7nm工艺的绝对领先，尤其是较低性能区间的功耗表现上。那么改进版的10nmEnhancedSuperFin（10ESF，也就是10nm++）计划中应该是强于竞品7nm的，所以10ESF更名为Intel7。

所以Intel7理论上当算是10nm工艺的同代改良。今年年底预计我们就能见到采用Intel7工艺的产品，包括12代酷睿AlderLake，还有明年初的至强SapphireRapids，这才叫通过改名瞬间实现7nm量产……据说Intel7的确带来了一些尺寸上的变化，在能耗控制、供电、金属堆栈方面均有变化，具体情况未知。Intel宣称Intel7相比10SF实现了10-15%的每瓦性能提升，而且强调“这等同于完整节点迭代带来的性能提升”。

（3）其次是原本的7nm更名为Intel4，计划2022年下半年量产——也就是此前IntelCEO宣布已经在今年Q2达成tape-in的节点，14代酷睿MeteorLake、至强GraniteRapids会采用Intel4工艺。计划中这也是Intel首个将要采用EUV极紫外光刻技术的工艺（Wikichip的数据是会有至多12层采用EUV），主要是在BEOL；Intel4预计相比Intel7可达成20%的每瓦性能提升。

（4）Intel3节点理论上应该是此前的原7nm+工艺，相比Intel4预计实现18%的每瓦性能提升。具体工艺上会有个晶体管更密集的HP（高性能）标准单元库；缩减via电阻；用到更多的EUV层。Intel3量产时间定在2023年下半年。

其实从Intel 4和Intel 3这两代节点的规划时间来看，虽然工艺节点名称下探到了数字3，但时间还是比台积电和三星规划中的3nm更晚，虽然可能双方无法直接对比。所以到这个阶段，改名也并未改变工艺落后的事实。

值得一提的是Intel 3工艺节点仍会继续沿用FinFET晶体管。这样一来，在3nm节点上，仅有三星选择了转向GAAFET结构晶体管（台积电称其为GAAFET，三星称其为MCBFET）。不过此前我们在4nm解读文章中也提到了三星4nm会成为一个新的完整迭代节点，三星4nm规划上不再作为7nm的同代改良节点。

（5）而Intel转向GAAFET结构晶体管预计要等到2024年上半年的Intel20A。这个节点名字比较奇特，单位A不再是纳米，而是“埃（angstrom）”，1纳米=10埃。果然foundry厂对工艺节点命名都逐渐我行我素了，不知道台积电和三星会不会跟进。Intel把自家的Gate-All-AroundFET晶体管称作“RibbonFET”。随Intel20A一同到来的，还有PowerVia技术。有关RibbonFET和PowerVia，后文会提到。

单纯从转向GAAFET的速度来看，Intel20A在时间节点上会比台积电和三星至少晚1年（台积电2nm）。不过到这时，可能很难再预期评价这几家foundry厂彼时的能力。三星虽然更早转向GAAFET，但我们对其3nm工艺是不乐观的——虽然三星3GAA工艺PDK前年就进入了Alpha阶段，宣称3GAA工艺量产是明年。

但从三星在IEDM上更新的数字来看，其3nm工艺的性能和功耗表现提升实在称不上亮眼（相比7nm有10-15%性能提升，25-30%功耗降低），相比三星2019年最初给出的数字也更保守了。加上三星目前对待4nm的态度发生变化，不负责任地猜测三星3nm工艺有可能会不及预期（时间和表现两方面）。

而台积电这边在3nm节点上，此前相当自信地表示，FinFET仍有余地实现较大程度的性能与功耗表现提升。N3虽然仍采用FinFET，却能够实现相比N5大约50%的性能提升、30%的功耗缩减。后续N2节点转向GAAFET的技术细节目前未知。从已知信息看来，台积电在2nm时代仍将有显著优势，不过这话可能说得有点远了。

值得一提的是，Intel3、Intel20A工艺均面向芯片设计客户开放，也就是IntelIDM2.0计划中的IFS服务。

（6）最后是Intel规划中要重回领导者地位的Intel18A，预计2025年（下半年？）量产。Intel有信心在这一代产品上重回“领导者”地位，似乎是基于Intel届时会采用ASML最新的high-NA（高数值孔径）EUV光刻机，Intel宣称会成为业界首个拿到这种光刻机的企业。恰巧我们最近拜访了ASMLChina位于上海的办公室，ASML也提到光刻机越大的NA，就能实现更高的光刻分辨率。

NA数值孔径的概念和摄影镜头中的光圈（入瞳径）比较类似，简单理解它决定了EUV光束宽度。越宽的光束，打到晶圆上、强度越甚（可能也相关更大的衍射角）。AnandTech给出的数据提到，目前EUV系统的NA值是0.33，而新系统会达到NA0.55。Intel或许就有机会抢占这一高地，毕竟Intel入局EUV应该是三大主要市场参与者中最晚的。

Intel如果真的想要在未来5年内重回昔日领导者地位，恐怕需要严格按照这份计划表来执行，甚至某些情况下需要超额达成目标才有机会。以行业与Intel此前公布计划表的常规来看，大家普遍很难按时达成目标，所以这份时间表执行起来大概还存在诸多变数，也包括台积电和三星。

有关RibbonFET晶体管、PowerVia技术（选读）

有关Intel制造工艺节点改名和5年规划的梗概，就谈到这里；虽然其中变数甚多，但对于提振Intel及其生态的信心应该是很有价值的。以下内容谈谈IntelAccelerated活动中强调的几个重点技术，作为本文的选读内容。包括Intel20A工艺要引进的GAAFET晶体管——名为RibbonFET，和一同出现的PowerVia技术；以及Intel对于EMIB和Foveros的2.5D/3D封装工艺更新。

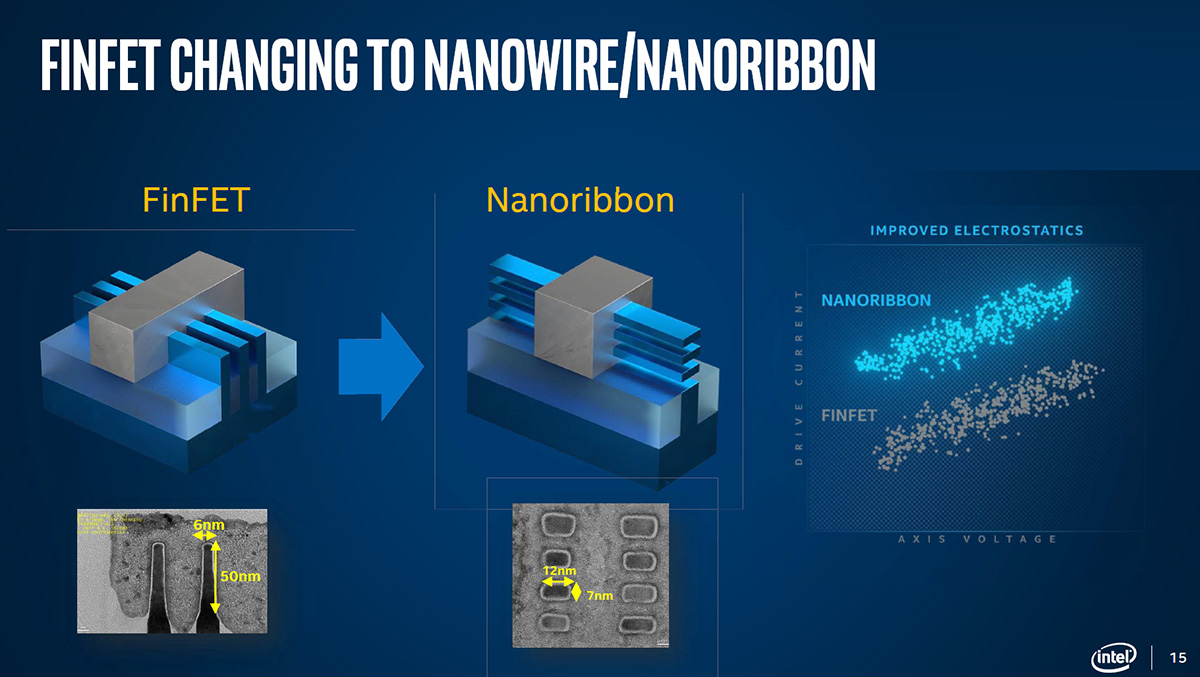

对Gate-All-Around场效应晶体管有过了解的同学，对其结构应该也不会陌生了。GAAFET被认为是FinFET之后，器件尺寸进一步微缩之时，将会采用的一种新型晶体管结构。Intel的这张图很好地解读了GAAFET和FinFET的结构差异。Intel把自家的GAAFET称作RobbinFET。

左边的FinFET是Intel早在22nm时期就引入的一种Tri-Gate晶体管器件，有3个fin。其实FinFET相比更早期的平面晶体管结构，凸起的fin很好地增加了它与gate之间的接触面积——在晶体管尺寸微缩的同时，又能增加驱动电流。而3个fin，则进一步增加了总的驱动电流，实现性能的提升。

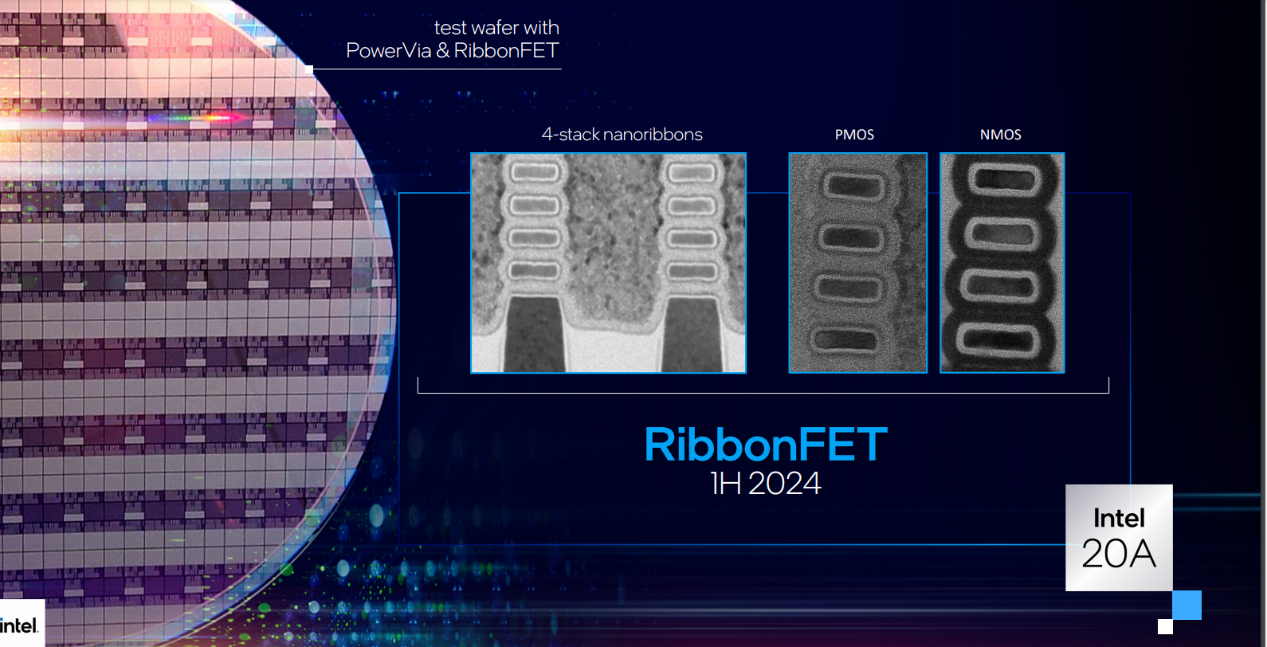

在器件进一步微缩的过程里，GAAFET结构变化也是为了达成这种目的，看起来就像是以前的fin转了个方向。Intel展示的PMOS和NMOS器件都是4-stacknanoribbon设计，可能是研究权衡下的结果。

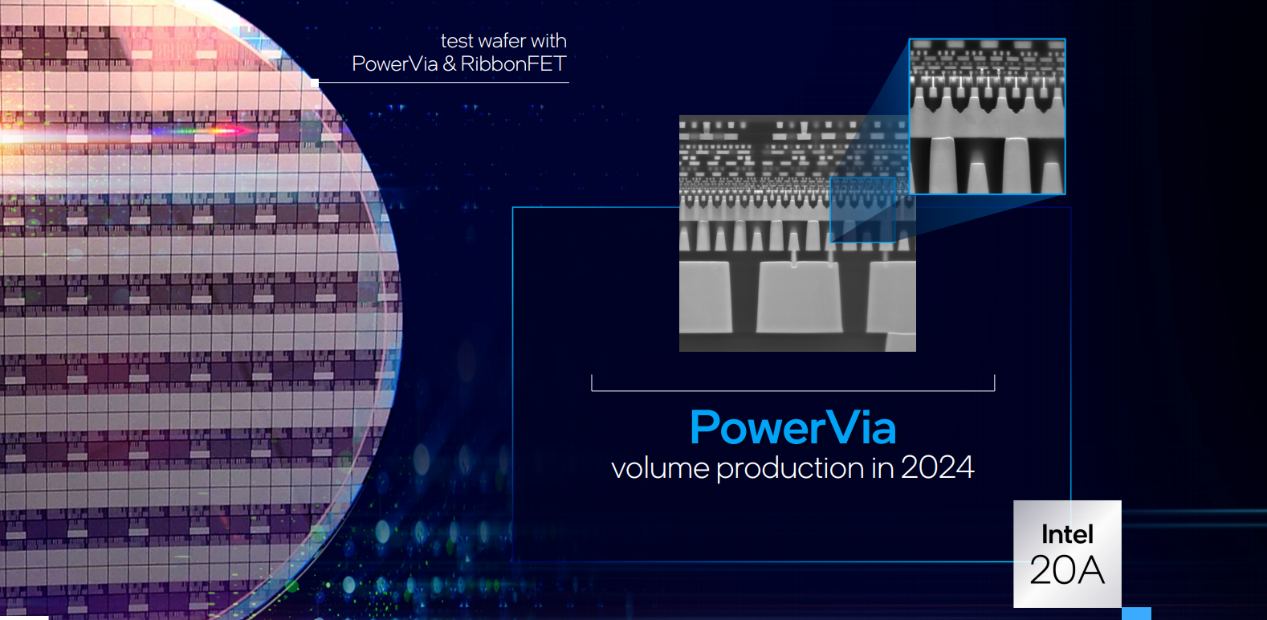

除了RibbonFET之外，2024年将要到来的Intel20A工艺另一个比较重要的技术叫PowerVia。比较传统的芯片制造，是先从晶体管层和M0层开始，再往上会叠十几、二十层金属层。金属层通常逐层尺寸变大，这些金属层用于芯片不同区域、晶体管之间的连线；最顶层用于外部连接。一般上方的这些连线遍布着供电网络和信号通路。

PowerVia就不是这么干的——这种技术会把所有供电网络全部都移到晶体管另一侧（back-sidepowerdelivery），令供电网络放在晶体管底下。Intel表示，传统的互联技术，供电和信号线路混杂，对性能和功耗都会有影响。传统方案在设计上需要确保没有信号干扰——供电线路就是信号通路的干扰；互联信号通路本身也会对供电电阻产生影响。所以把双方移到晶体管两侧也就解决了问题。

如此一来，供电网络就能直接连接晶体管，而不需要通过上方的互联堆栈；而信号互联又能更密集，信号传输效率、包括延迟表现也就有了提升；电力互联部分电阻也减少。最终实现性能、功耗、面积的同时优化。

PowerVia应该是行业内对于back-sidepowerdelivery技术比较早的践行了，虽然也要等到2024年的Intel20A。而且这种技术本身也存在很多挑战，比如说在这种技术下，晶体管是夹在两者中间的——以前传统制造方案，虽然制造的时候晶体管在底层，但封装时通常以倒装的方式进行，最终晶体管实际上位于最顶层——而现在夹在中间，则散热问题需要考虑。

还有其他各种工序、制造难度增加之类的问题。这类技术的开发在业内已经持续多年了，相关paper也时有发布，其现存的技术挑战依然不少。Intel表示在PowerVia技术上研究良久，现有成果也令其有信心将其应用于大规模量产。

EMIB与Foveros封装技术更新（选读）

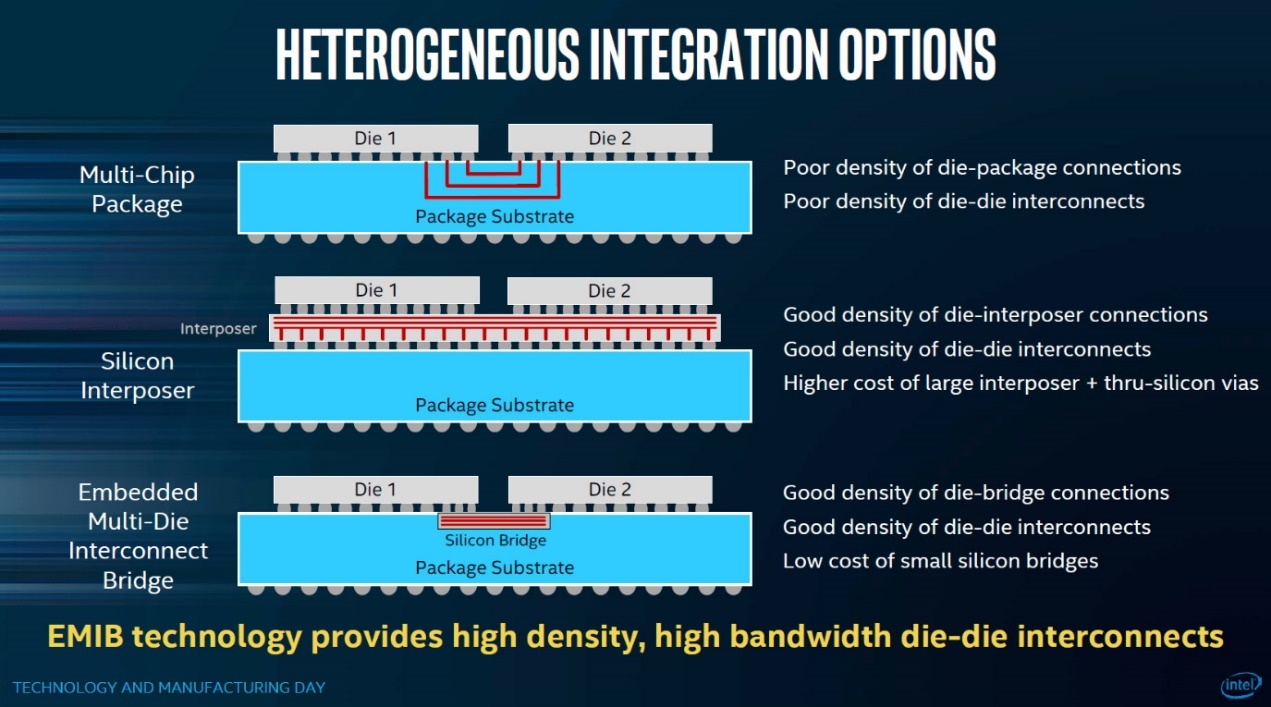

Intel EMIB和Foveros作为2.5D/3D封装时代的技术，我们在此前的文章中已经有过介绍了。它们都是把多颗die/chiplet，连接起来的封装技术。其中EMIB（Embedded Multi-Die Interconnect Bridge），和直接通过封装基板走线、以及藉由interposer硅中介来实现chiplet的互联（典型如台积电CoWoS）这两种方案都不同，如下图第三种方案。

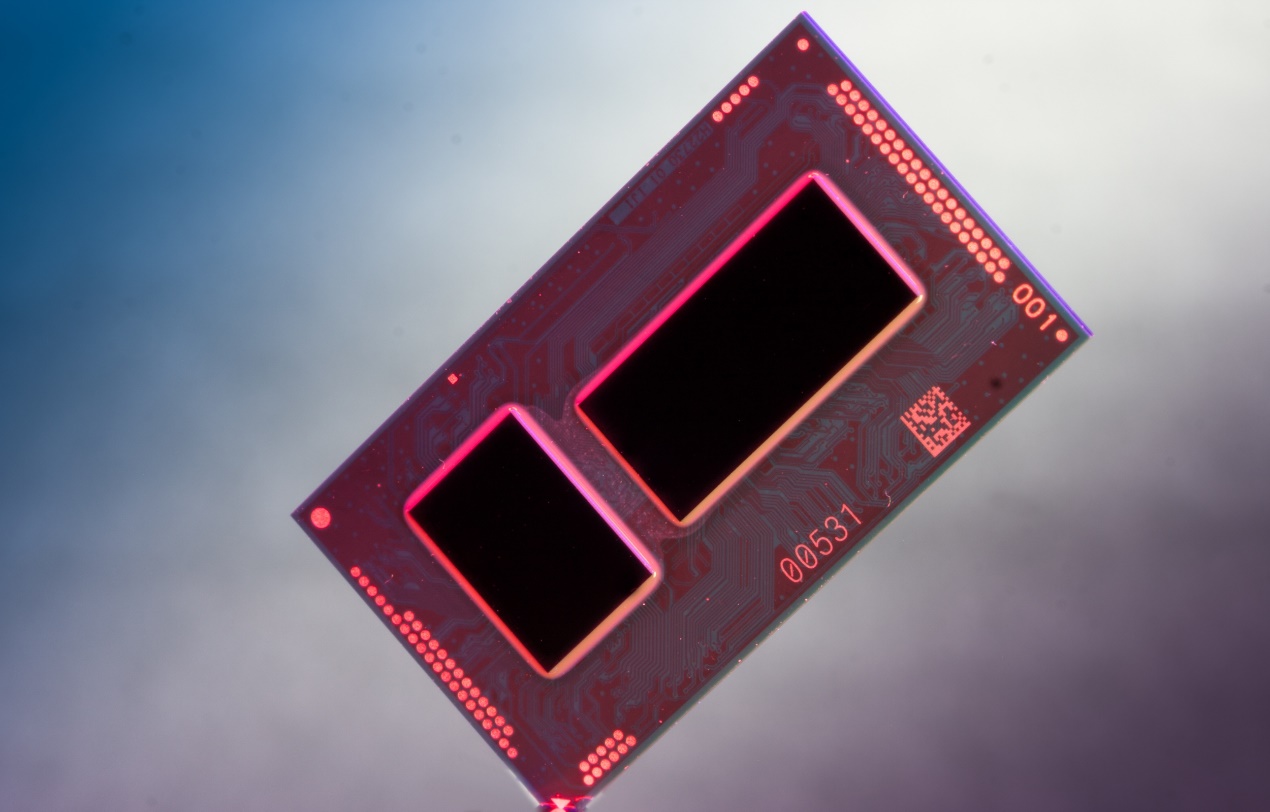

EMIB通过所谓的siliconbridge——将其直接嵌入到封装基板，以较低成本（相比硅中介）实现chiplet之间相对比较高效的互联。有关EMIB，本文不再多做介绍，Intel对EMIB的宣传也不是一天两天了，也有类似KabyLakeG这种比较知名的产品问世（就是IntelCPU+AMDGPU核显的那款神奇处理器芯片）。

这项封装技术未来还会应用于包括至强SapphireRapids、14代酷睿MeteorLake以及数据中心GPU产品之上——EMIB的大规模应用，预计也会让Intel处理器堆CPU核心不再像现在这么难。

不过Intel这次提到，EMIB的bump间距未来会进一步缩减。Chiplet连接到siliconbridge的时候，是通过bump连接的，bump间距缩减也就实现了更高的连接密度、更大的带宽、更小的bridge尺寸。2017年的初代EMIB技术bump间距为55μm，下一代会缩减至45μm，第三代则进一步缩减至小于40μm。

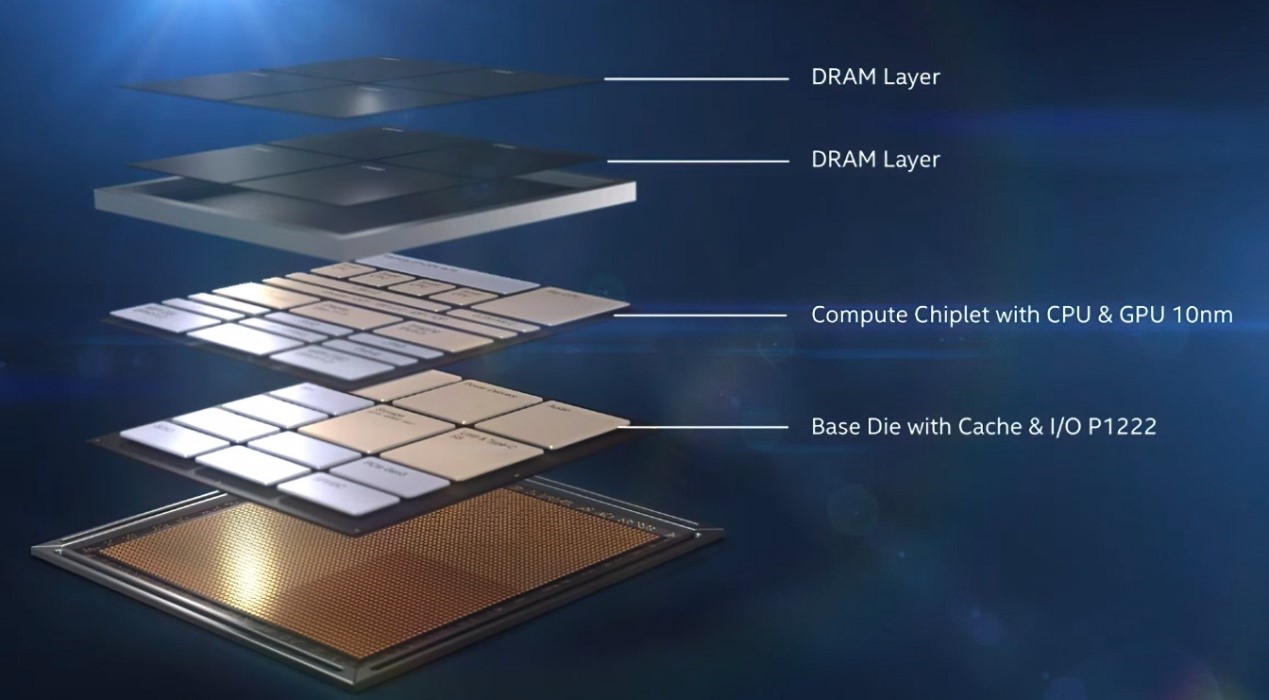

至于Foveros 3D封装，Intel此前小规模生产的酷睿Lakefield芯片就是典型，是一种将不同的chiplet/die垂直堆叠起来的技术。此前Lakefield芯片，主要是base die和compute die两层的Foveros 3D堆叠。其中base die采用22FFL工艺制造，这层die包括了I/O、安全相关的组成部分；而上层的compute die则主要有CPU、GPU核心之类的计算组成部分，采用10nm工艺制造。

Foveros、EMIB是可以一起用的，Intel规划中的MeteorLake、PonteVecchioGPU也都会用上Foveros技术——不过相比初代Foveros，迭代的Foveros也有一些改进。据说MeteorLake要用的二代Foveros（与Intel4工艺同期），会把bump间距缩减至36μm，实现相比初代Foveros翻倍的连接密度。

看起来封装技术的互联尺寸缩减现下也正如火如荼的进行中。这次Intel主要更新的是FoverosOmni（双向互联，Omni-DirectionalInterconnect）和FoverosDirect。

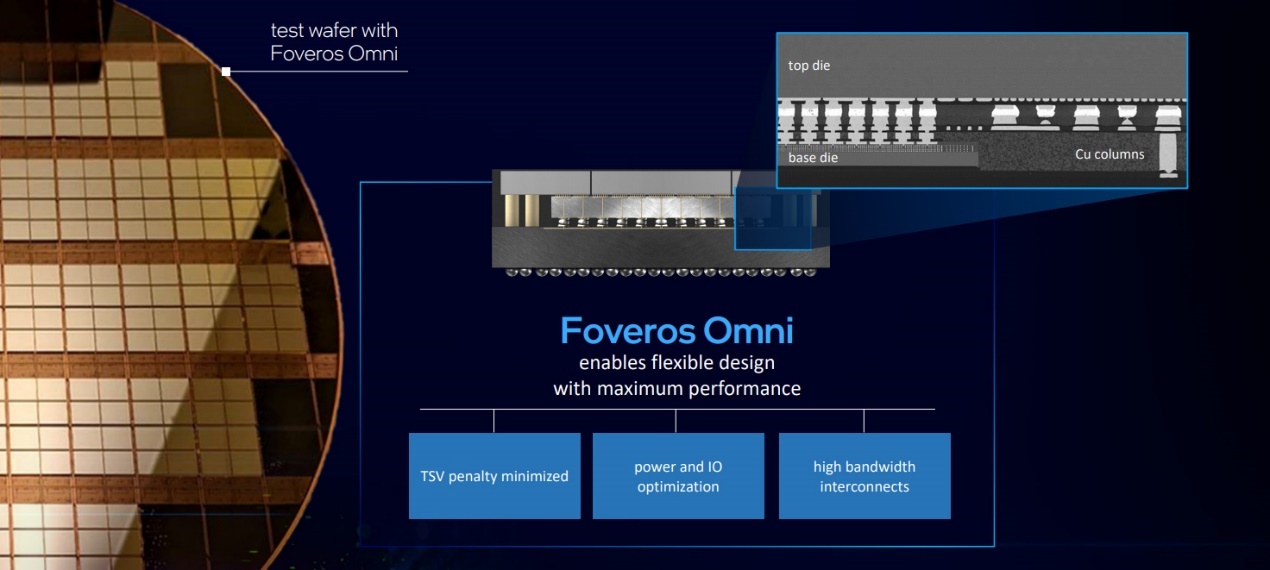

其中FoverosOmni技术更新（第三代Foveros）上，是对于上层die而言，可以铜柱（Cucolumn）的方式直接为上层提供电力和信号，对于减少TSV（硅通孔）带来的效率损失、提升信号完整性都有价值。（在初代Foveros的堆叠方案中，上层die的供电需要藉由TSV从底层封装、贯穿下层basedie、再抵达上层，TSV供电对本地数据通路存在干扰）

另外这种技术在设计上，允许下层die比上层die尺寸更小，上层、下层die也都可以有多个，可以体现出更灵活的设计和制造方案（不同die也因此可以采用不同的工艺制造）。

把供电部分都移到底层basedie外部，其实本身也有助于bump密度提升。预计FoverosOmni的bump间距为25μm，密度相比上代提升50%。FoverosOmni预计量产是在2023年。

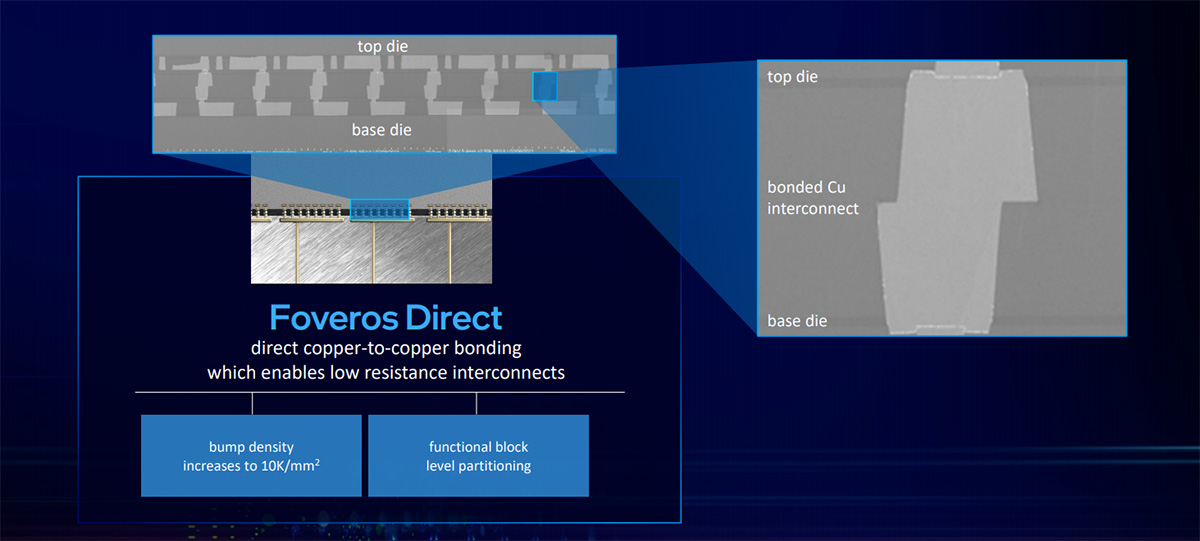

不过我们从AMD前不久宣布在Zen 3处理器上应用的3D V-Cache看来，台积电CoW采用hybrid bonding方案，其bonding间距在量级上是显著优于Foveros的。Intel这次更新的Foveros Direct（第四代Foveros）似乎就是一种hybrid bonding（混合键合）实施方案，采用直接的铜-铜键合，而不再是microbump键合连接（带锡焊帽的铜柱，尺寸相对更难做小，也存在电力传输损失）。同类技术台积电也一直在积极研究。

Intel表示FoverosDirect实现die-to-die连接的键合间距≤10μm，相比FoverosOmni有着6倍的密度提升（10000wires/mm²）。且全铜连接方案也意味着更低的电阻和功耗。此外，FoverosDirect可以与Omni配合使用——比如两层die堆叠连接主要采用FoverosDirect，而上层die的电力连接则延伸到下层basedie外部采用FoverosOmni方案。

FoverosDirect实现量产也是2023年。感觉从EMIB、Foveros技术更新来看，Intel与台积电的较量也正很大程度在2.5D/3D封装技术上展开。

最后总结一下本文内容。（1）Intel将5年内的制造工艺作了全线的改名处理，与业界常规工艺节点命名方案实现“接轨”；（2）Intel计划在2025年重获昔日荣光（表现在每瓦性能维度上）；（3）2024年的Intel20A工艺节点之上，Intel将采用RibbonFET晶体管结构，以及PowerVia技术；（4）未来几年内，除了工艺节点跟进，EMIB与Foveros封装技术也将相应获得更新。

那我们就拭目以待Intel的5年计划能否顺利执行，并达成Intel所愿。其实从大方向来看，此前Intel原7nm工艺宣布再度延后之前，Intel也曾在公开场合提到过制造工艺暂时落后于竞争对手，并将在5nm时代回到原有的领导者位置。考虑Intel 20A变动很大，技术积累也非一朝一夕，此番5年计划决心似乎也不是近期才有的。
