最近,北京大学等团队又创造了新纪录——他们开发了一种硅基GaN,其迁移率达到了1090cm
据介绍,通过厚的位错过滤层,减少n-GaN中的穿透位错,是北大取得这一成果的关键。这项研究最近刊登在《应用物理学快报 (Applied Physics Letters)》上。

传统问题:
漂移区迁移率太低

对于垂直GaN器件,漂移区是核心部分,它不仅起到阻断反向电压的作用,还起到传导正向电流的作用,为此,就要求漂移层需要更高的电子迁移率,以保持低比导通-状态电阻(Ron)和器件的高频性能。
迄今为止,SiC基GaN的最高室温电子迁移率为1470cm
而在蓝宝石衬底上生长的GaN层,电子迁移率为1170 cm
由于GaN和硅之间存在大晶格失配(~17%),产生了高穿透位错密度(~10
但是采用硅衬底上可以显著降低成本,而且硅基GaN器件还有另一个优势——可以与硅单片集成CMOS电路。因此,亟需提高硅基GaN的漂移区电子迁移率。

北大成果:
迁移率提升51%
因此,非常需要进一步减少散射中心,来提高硅基GaN的迁移率。为此,北大开发了一种轻n掺杂方法,来获得高质量的硅基氮化镓(n--GaN)。
据介绍,北大团队在p型掺杂的 <111> 硅衬底上生长n-GaN,然后通过引入厚的位错过滤层(DF),来降低位错相关的受主陷阱散射,从而降低碳装饰位错的密度。
该团队使用1-5μm不同厚度的位错过滤层,在1020°C、富含氨的4534 V/III比率下进行生长。

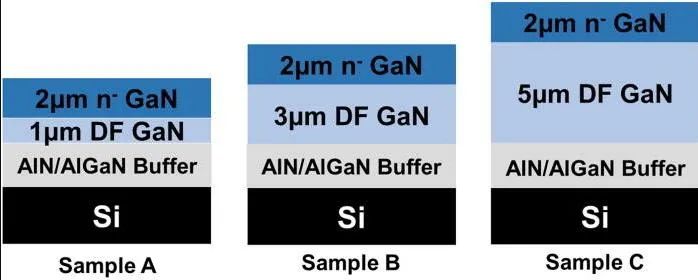

缓冲层由300nm 1100°C氮化铝成核层和400nm 1060°C Al0.25Ga0.75N应力控制层组成,位错过滤层生长在缓冲层上面,以桥接GaN和硅之间的晶格失配。顶层是具有~3x10

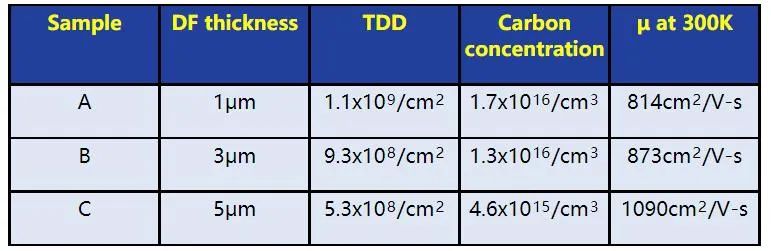

根据X射线衍射分析,采用较厚的5μm位错过滤层,顶部n-GaN的位错密度较低,即样品C为5.4x10

随着位错的减少,顶部n-GaN层包含的碳杂质较少,因此提高了电子迁移率。根据测量结果,样品C的n-GaN迁移率为1090cm

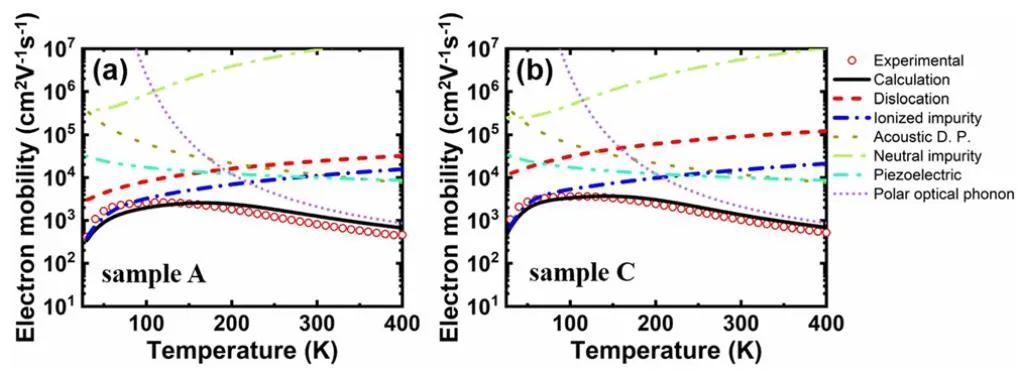

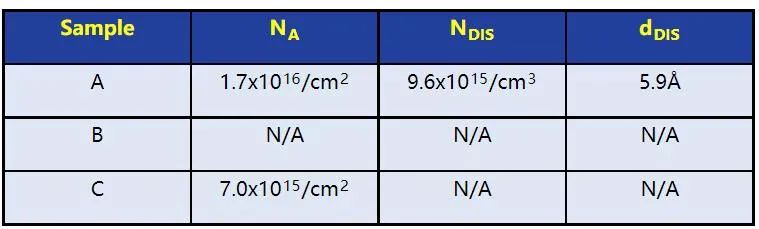

根据温度相关的测量,样品A (1μm DF),在120K时的峰值迁移率达到2620cm

获取该文献,请加微信:hangjiashuo666
