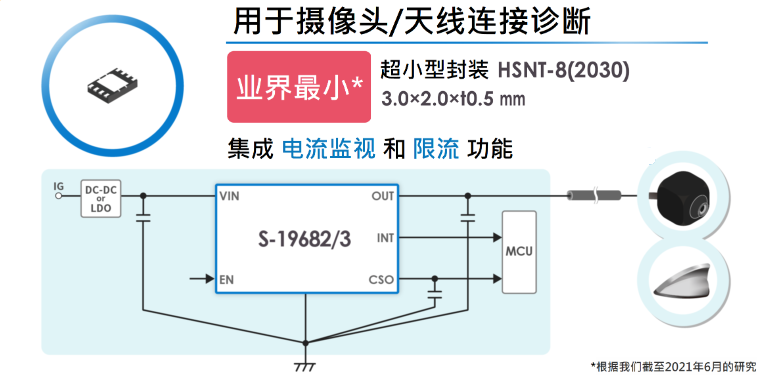

车载用、摄像头/天线诊断 高侧开关、带电流监视功能、36 V输入、工作温度125°C S-19682/3系列

实现”小型、简单、高精度”的连接诊断

业界最小*超小型

超小型

单通道高边开关，具备36V输入，600mA输出电流，带电流监视功能，采用业界最小*封装HSNT-8(2030)。

空间

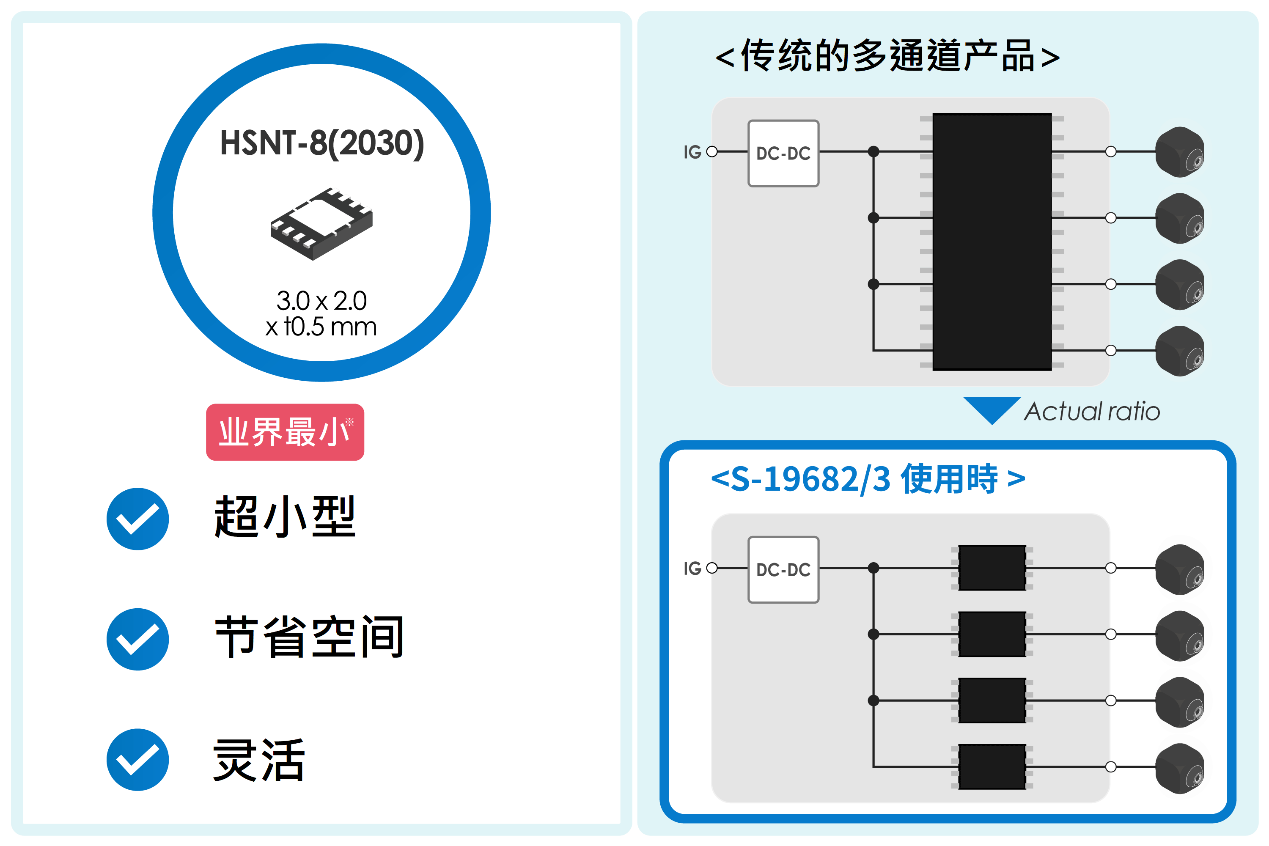

与传统的多通道产品相比，电路板设计具高自由度，因此简化了电路板布局设计。

灵活

能灵活应对摄像头数量的增加，例如:驾驶员状态监视器或行车记录仪等摄像头等。

随着车载摄像头、天线和传感器的多功能性日益增强，S-19682/3系列能够为各种应用提供连接诊断，是一种“小型化、空间化、灵活化”的解决方案，可以让這一切实现。

实现简单的连接诊断

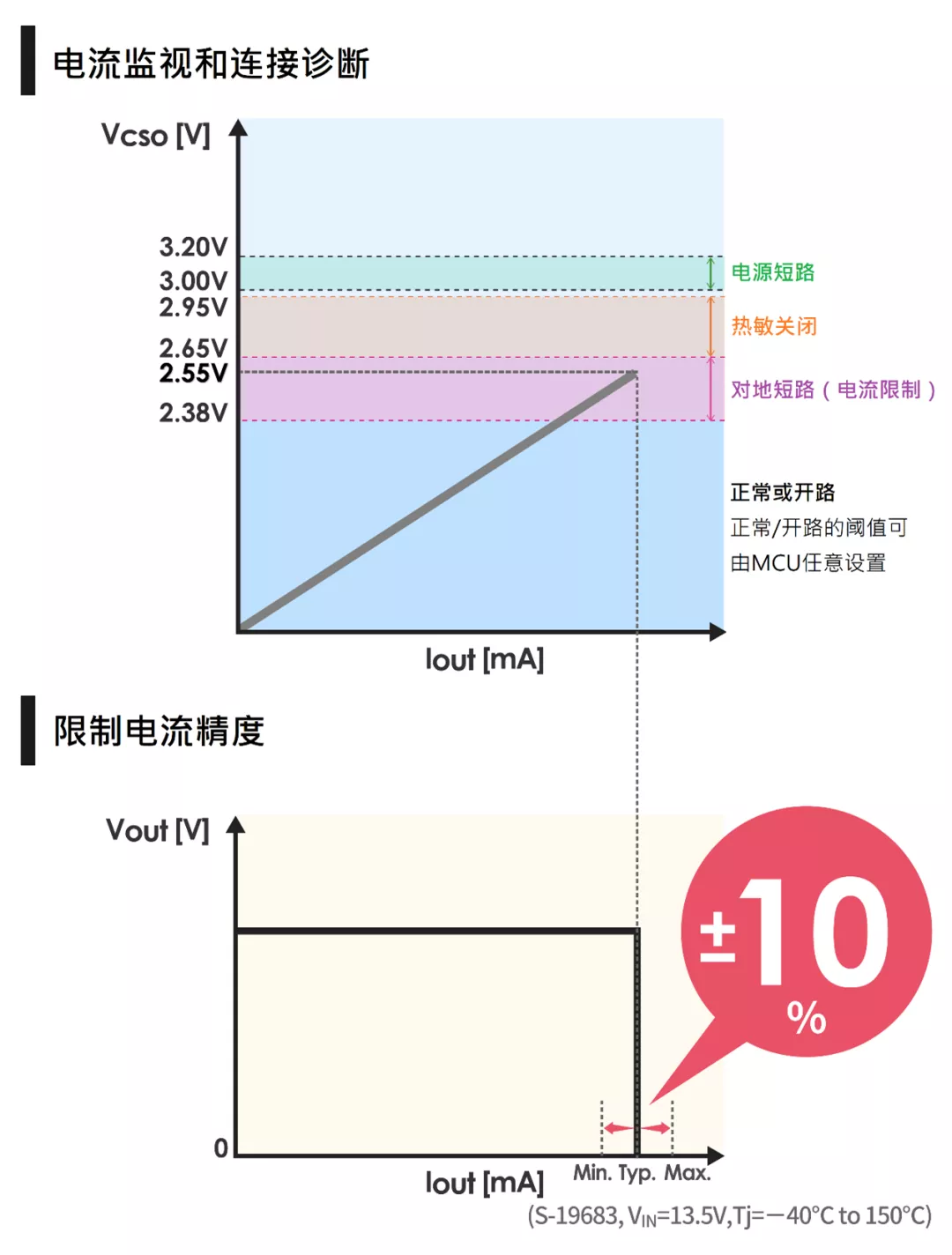

S-19682/3系列具有CSO端子，可输出与负载电流成正比的电压。

由于CSO引脚兼作状态输出引脚，因此MCU可以轻松监视CSO引脚电压，来监视摄像头、传感器、天线和其他设备的电流并诊断其连接状态（开路、正常、对地短路和对电源短路）。

通过简单的电路结构，有助于进一步提高车载设备的安全性。

高精度限流

S-19683系列具有±10%的高精度限制电流，確保负载电流不超过设定值。

由于可以在IC内部设置限制电流值，因此不会因外围部件而发生变化。此外，极限电流值为10mA步进选择，可以根据所连接的负载进行精细设置。

因此，无需为高边开关前的DC-DC/LDO留出过多的余量，从而降低了整个ECU的尺寸和成本。

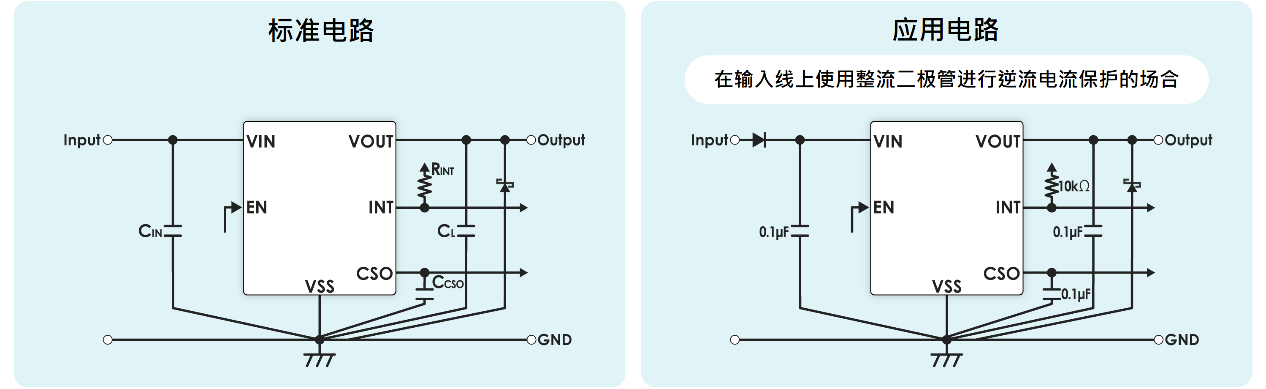

回路例子

应用

需要外接摄像头/天线/各种传感器连接诊断的ECU

高级驾驶辅助系统(ADAS)ECU

摄像头ECU

远程信息控制单元

车载信息娱乐系统(IVI)

汽车导航

汽车音响

更多框图上的使用示例

摄像头示例：传感摄像头、360全景摄像头、DSM摄像头

天线示例：5G、DAB、GNSS、AM/FM、电视等。

各种传感器：USS等

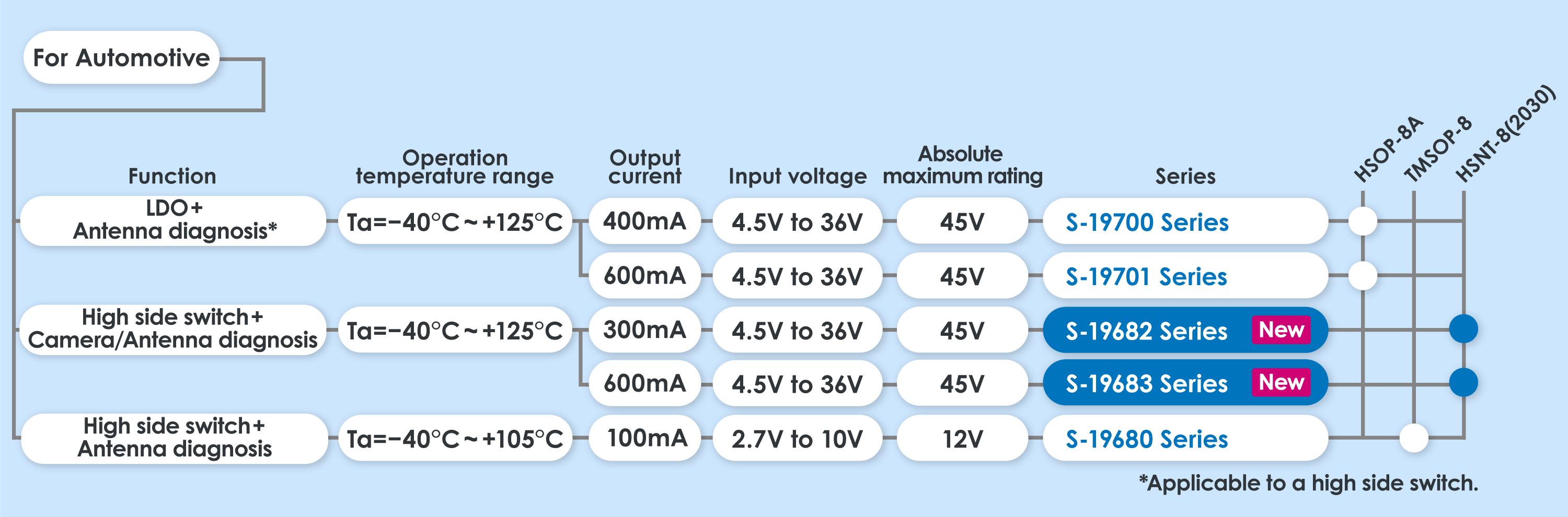

车载连接诊断IC产品阵容

特点
