新品快讯 | Nexperia 新8英寸晶圆生产线启动，首批产品为行业领先的Qrr品质因数80 V/100 V MOSFET

基础半导体器件领域的专家 Nexperia（安世半导体）今日宣布，位于英国曼彻斯特的新 8 英寸晶圆生产线启动，首批产品使用最新的NextPower芯片技术的低 RDS(on) 和低Qrr ，80 V 和 100 V MOSFET。新生产线将立即扩大 Nexperia（安世半导体）的产能，新的 PSMN3R9-100YSF（100 V） 和 PSMN3R5-80YSF（80 V）器件将具有行业内极低的 Qrr 品质因数（RDS(on) x Qrr）。

Nexperia 产品经理 Mike Becker 指出：

鉴于全球半导体短缺的情况下，Nexperia积极投资全球制造工厂以提高产能，包括曼彻斯特和菲律宾的MOSFET生产设备，这对买方来讲一个好消息。新型MOSFET的性能也令设计人员感到兴奋。这些MOSFET非常适合各种开关应用，也可以替代其他供应商的产品。

NextPower 80 V 和 100 V 芯片 MOSFET 可以显著降低RDS(on)，前一代 100 V 器件为 7 mΩ，而新器件只有 4.3 mΩ，效率大大提高。对于 100 V 器件，NextPower 技术还提供 44 nC 的极低 Qrr，有效降低了尖峰值和 EMI 干扰。总体而言，100 V 器件的 Qrr 品质因数平均比竞争对手同类产品低 61%。

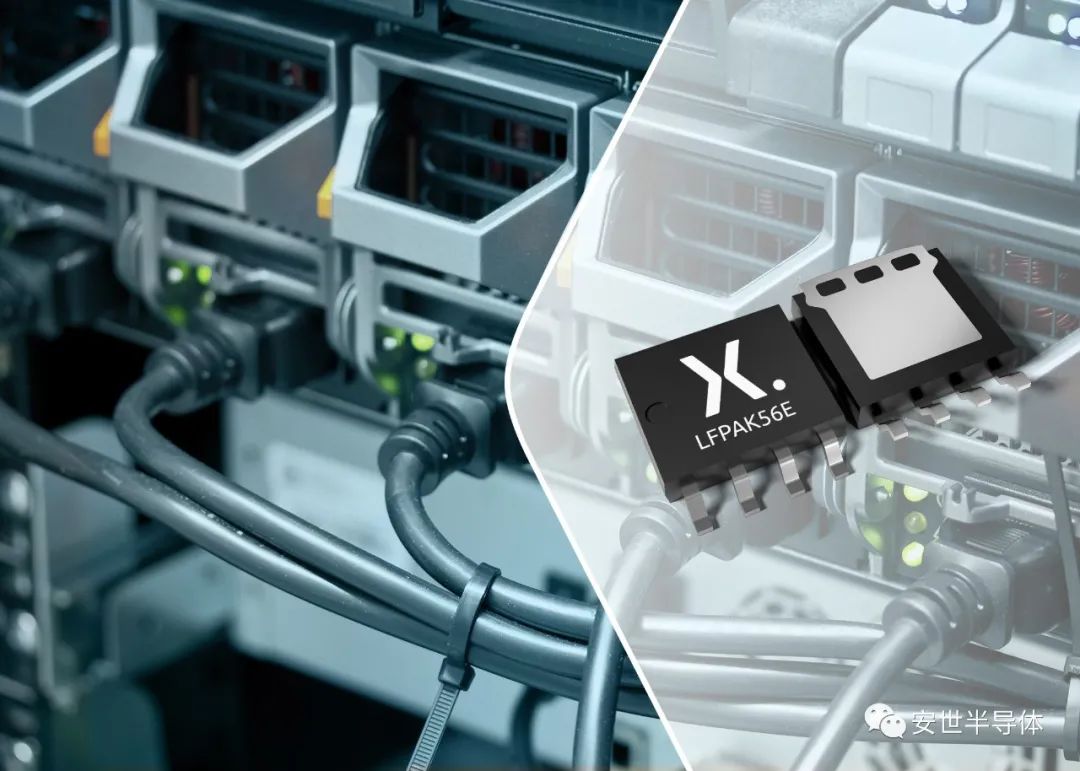

新的 80 V 和 100 V MOSFET 采用具有高热性能和电气性能的 Nexperia LFPAK56E 铜夹片技术封装。器件广泛适用于开关应用，包括 AC/DC、DC/DC 和电机控制等。

Nexperia (安世半导体)

Nexperia（安世半导体），作为半导体基础元器件生产领域的高产能生产专家，其产品广泛应用于全球各类电子设计。公司丰富的产品组合包括二极管、双极性晶体管、ESD 保护器件、MOSFET 器件、氮化镓场效应晶体管 (GaN FET) 以及模拟 IC 和逻辑 IC。Nexperia总部位于荷兰奈梅亨，每年可交付 900 多亿件产品，产品符合汽车行业的严苛标准。其产品在效率（如工艺、尺寸、功率及性能）方面获得行业广泛认可，拥有先进的小尺寸封装技术，可有效节省功耗及空间。

凭借几十年来的专业经验，Nexperia（安世半导体）持续不断地为全球各地的优质企业提供高效的产品及服务，并在亚洲、欧洲和美国拥有超过12,000名员工。Nexperia（安世半导体）是闻泰科技股份有限公司 (600745.SS) 的子公司，拥有庞大的知识产权组合，并获得了 IATF 16949、ISO 9001、ISO 14001 和 OHSAS 18001 认证。
