SAMA5D27芯片内核与外设资源

1、简介

    SAMA5D27 是一款高性能系统级封装 32 位 ARM Cortex-A5 处理器的低功耗嵌入式微处理器MPU，运行速度高达500MHz，并支持DDR2，DDR3L，LPDDR2，LPDDR3，QSPI和e.MMC等多种存储器闪。该设备集成了用于连接和用户界面应用程序的强大外围设备，并提供高级安全功能（ArmTrustZone®，篡改检测，安全数据存储，安全启动等），以及高性能加密加速器AES，SHA和TRNG。

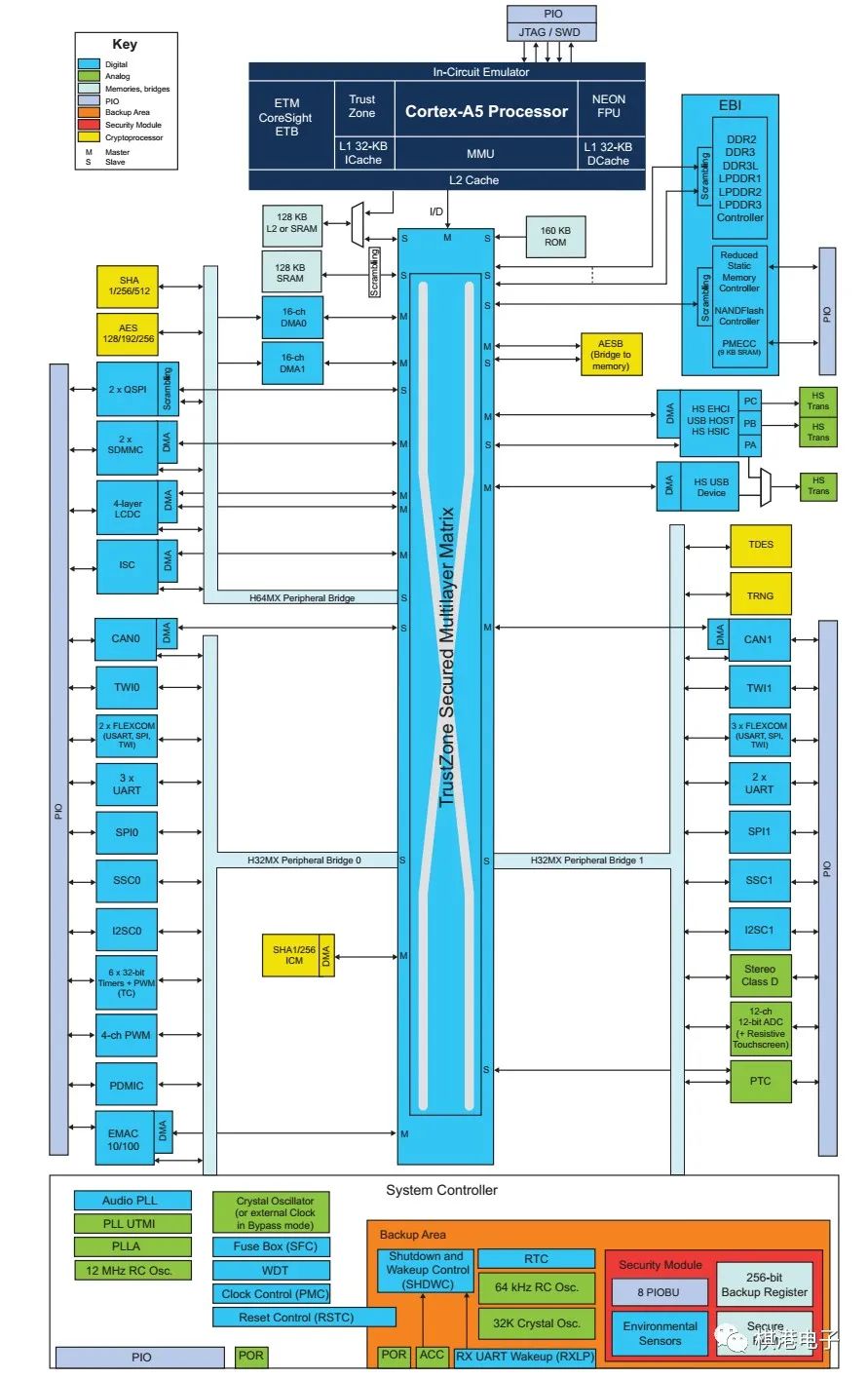

2、SAMA5D27 框图

3、特性

•     ARM Cortex-A5 内核

        – ARMv7-A 架构

        – ARM TrustZone

        – NEON™介质处理引擎

        – 高 500 MHz

        – ETM/ETB 8 KB

•    存储器架构

         – 存储器管理单元

         – 32 KB L1 数据高速缓存，32 KB L1 指令高速缓存

         – 128 KB L2 高速缓存，可配置为用作内部 SRAM

         – 高 1 Gb DDR2-SDRAM 存储器

         – 一个 128 KB 加密内部 SRAM

         – 一个 160 KB 内部 ROM

       – 8 位 SLC/MLC NAND 控制器，带有多 32 位纠错码（PMECC） •    运行频率高 166 MHz 的系统

        – 复位控制器、关断控制器、周期性间隔定时器、独立看门狗定时器和          带有时钟校准功能的安全 实时时钟（Real-Time Clock，RTC）

        – 一个 600 到 1200 MHz 的系统 PLL 和一个进行 USB 高速优化的                480MHz PLL

        – 数字分数音频 PLL（11.2896 MHz 和 12.288 MHz）

        – 内部低功耗 12 MHz RC 和 32 KHz 典型 RC

        – 可选 32.768 Hz 低功耗振荡器和 8 到 24 MHz 振荡器

        – 51 个 DMA 通道，包括两个 16 通道 64 位集中式 DMA 控制器

        – 64 位高级中断控制器（Advanced Interrupt Controller，AIC）

        – 64 位安全高级中断控制器

      （Secure Advanced Interrupt Controller,SAIC）

        – 三个可编程外部时钟信号

•     低功耗模式

    – 具有快速唤醒功能的超低功耗模式

    – 带有 5 KB SRAM 和 SleepWalking™功能的低功耗备份模式

        • 从多 9 个唤醒引脚唤醒，UART 接收，模拟比较

        • 快速唤醒功能

        • 扩展备份模式，在自刷新模式中带有 DDR2-SDRAM

•     外设

    – 高 1024x768 的 LCD TFT 控制器，带有四个面板、旋转、后处理和         Alpha 混叠、24 位并行 RGB

    – 图像传感器控制器 ISC，支持高 5 百 万像素的传感器，带有适用于 Raw     Bayer、YCbCr、单色和 JPEG 压缩传感器接口的并行12位接口

    - 两个同步控制器SSC，两个集成电路内置音频控制器I2SC及一个立体D类       放大器
