1小时搭建双FOC电机控制平台

国民技术近期发布了多BLDC电机磁场定向控制技术及解决方案，通过电子发烧友平台进行了直播介绍，反响热切，针对电机控制应用，公司提出了“1小时计划”，让用户在1个小时内就能快速上手并使用该方案，1小时内掌握简单易用的电机开发套件。国民技术所有同类电机控制新产品方案，均采用同样风格的用户界面。

本文带您通过如下五个步骤，从零开始在1小时内快速搭建基于国民技术微控制器N32G455的双FOC电机控制平台，实现双电机同时稳定启动并运行。

图1 国民技术双FOC电机平台搭建步骤

第一步：评估板环境准备

国民技术N32G455双FOC电机控制评估套件由控制板和双FOC电机驱动板(单电阻/双电阻)组成，用于系列电机主控芯片在电机控制领域的应用开发调试。。

1.硬件环境

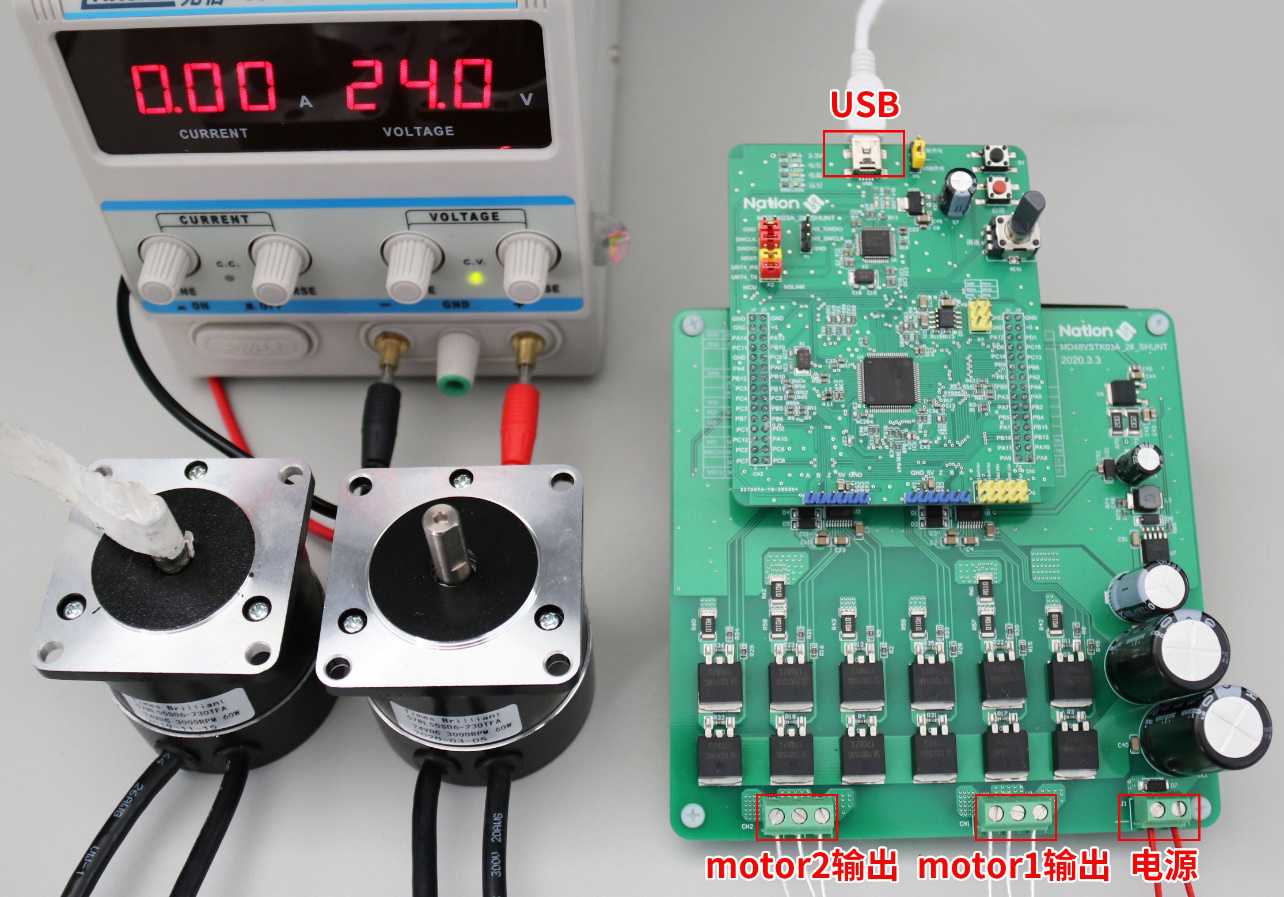

首先参照《N32G455x FOC双电机开发套件使用说明》准备好图2所示硬件环境：

1)评估套件供电

控制板可通过跳线选择用USB(NS-LINK)接口供电还是驱动板供电。

2)评估套件调试

控制板自带国民技术自主研发的调试接口NS-LINK(带虚拟串口功能)，无需外接J-LINK或者ULINK，即可实现在线调试、下载固件、发送指令及实时监控。

图2 验证平台硬件环境

2.软件环境

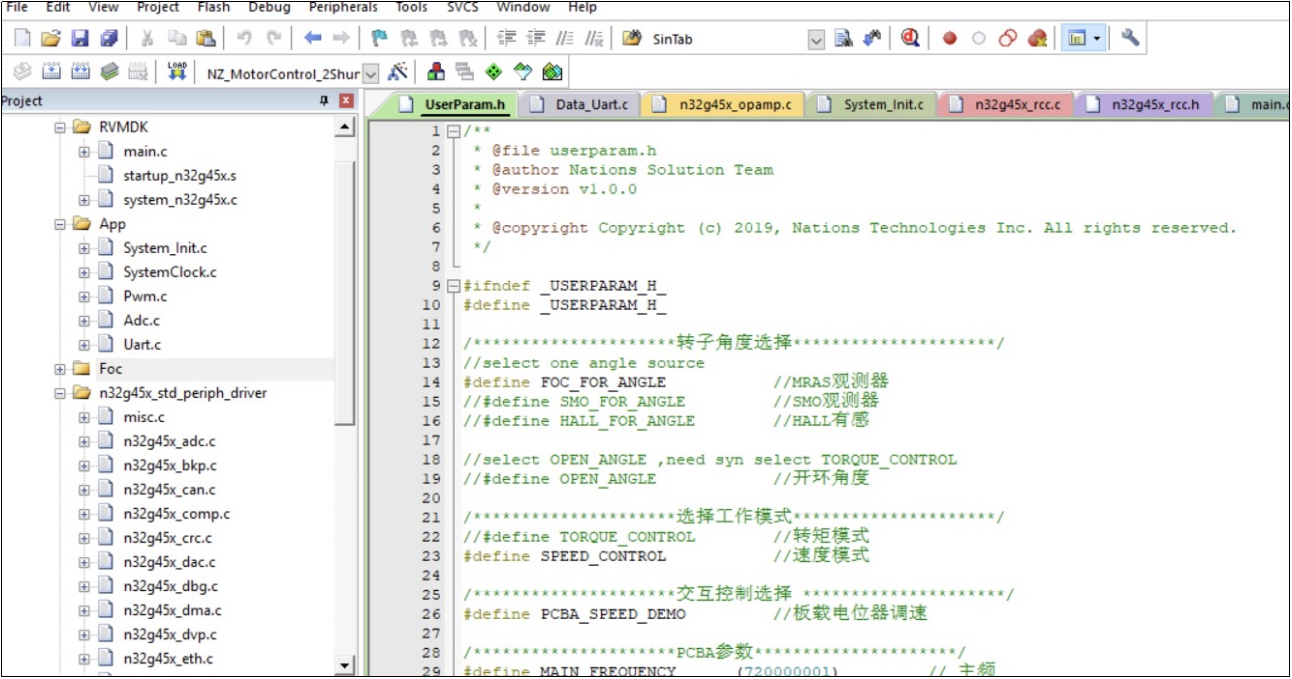

国民技术MCU开发环境推荐采用MDK 5.21a及以上编译器版本进行开发，安装国民技术N32G455x芯片的Pack包，打开电机固件，整个软件框架包含4个部分：硬件驱动库、APP、FOC和Lib。图3为软件源码工程文件示例。

图3 验证平台软件环境

第二步：配置参数

需要配置电机参数和开发板硬件参数

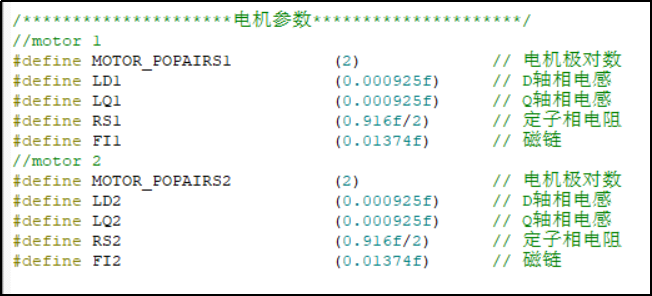

1.电机参数

针对无感模型参考自适应(MRAS)算法需要配置电机极对数、相电阻、相电感、磁链等参数;

针对无感增强型滑变结构观测(SMO)算法需要配置电机极对数、相电阻、相电感等参数。

根据电机厂商提供的规格参数，或根据《N32G455xFOC双电机开发套件使用说明(单/双电阻)》中提供的方法，测量电机参数。将相应的电机参数填入如下UserParam.h头文件定义中。

图4：N32G455FOC双电机开发套件(双电阻)示例

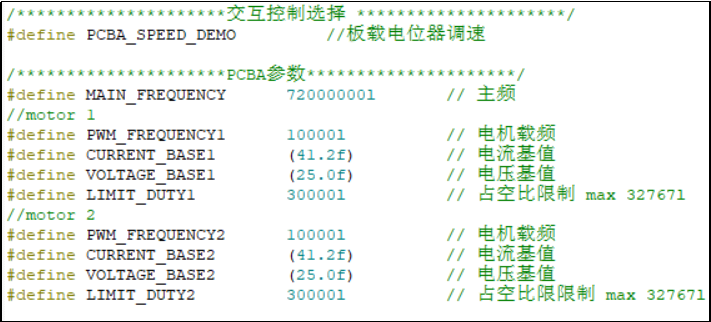

2.开发板参数

-根据MCU主频，电机的载波频率，确认电机驱动板的直流母线电压参数;

-根据控制板的OPAMP放大倍数及采样电阻，确认电流基值参数。

图5：N32G455FOC双电机开发套件(双电阻)示例

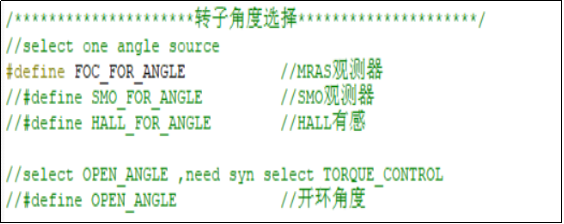

第三步：选择角度计算方法

套件当前支持无感模型参考自适应(MRAS)、无感增强型滑变结构观测(SMO)、HALL有感以及开环角度等计算方法。

-若知道电机极对数、相电阻、相电感及磁链等参数可选择MRAS;

-若知道电机极对数、相电阻、相电感等参数可选择SMO;

-若带有感位置霍尔传感器可选择“HALL有感”;

-若不确定电机参数，可选择开环角度计算方法(对无感FOC)。

图6：N32G455FOC双电机开发套件(双电阻)示例

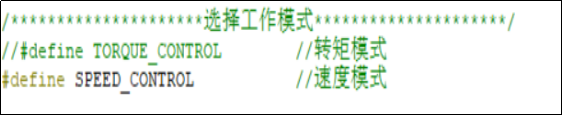

第四步：选择电机运行模式

若以速度控制为目标，转矩变化，可选择速度模式;

若以转矩控制为目标，速度变化，可选择转矩模式。

图7：N32G455FOC双电机开发套件(双电阻)示例

第五步：启动电机

此开发套件支持三种电机启动方式：

n MDK Debug启动

MDK软件进入调试模式，通过在MDK软件的Watch窗口设置motor_I[0].SoftStartStopCtrl=1或0，控制1号电机的启动或者停止;设置motor_I[1].SoftStartStopCtrl=1或0，控制2号电机启动或者停止。

n 开发板启停键启动

在UserParam.h文件里打开#define PCBA_SPEED_DEMO的宏定义，可以直接通过板载按键启动双电机，通过载板电位器对双电机进行调速。

n 通过NS-LINK接口连接PC工具直接启动

运行国民技术提供的PC工具软件NS_MotorControl.exe，选择相应的NS-LINK串口，然后利用该PC工具即可对双电机进行各种操作，包括启停电机、调试PI参数、图形化地观测速度等内部变量。

电机启动之后，您就可以开始进行电机的正反转观测、加减速度观测、相电流观测、电机角度观测，电机正常运行时的相电流波形观测、FOC执行时间测量、带载正反转切换电流波形观测等一系列测试验证工作了。

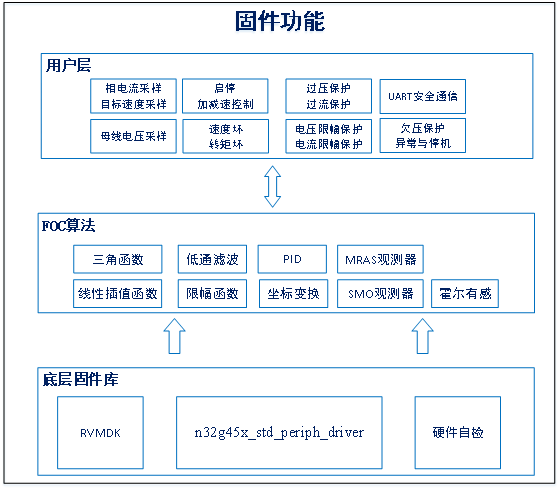

国民技术多FOC电机控制开发套件可实现的功能如下图：

图8：国民技术多FOC电机控制开发套件功能

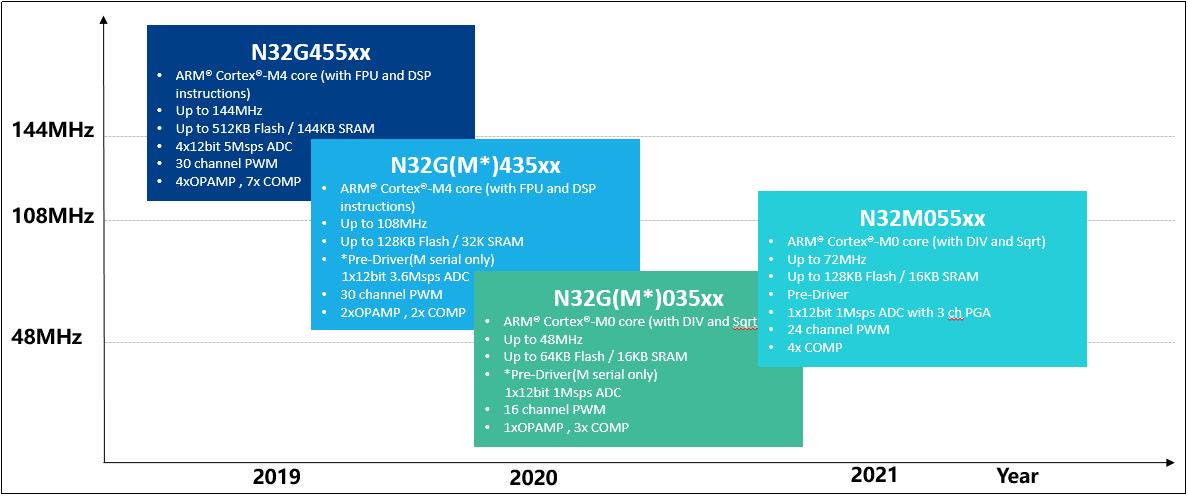

国民技术电机控制MCU Roadmap

图9：国民技术电机控制MCU Roadmap

N32G455系列MCU芯片已量产，单MCU多电机控制解决方案已经过大量验证，满足商用，为了加快客户产品市场部署，国民技术针对客户、分销商工程师提供相应的培训。更多详细资料请联系业务人员获取：
