【热门】仅3颗外围/无EMI滤波器的40V转5V BUCK方案

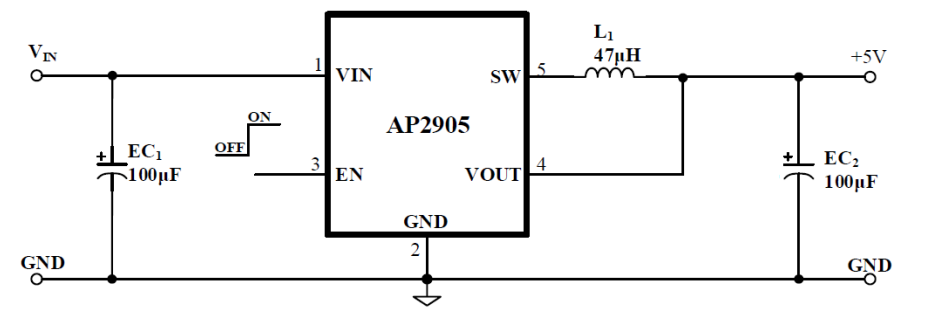

●外围精简：仅3颗外围元件;

●布板简单：仅4个网络节点，易单面板布线，支持波峰焊工艺;

●输入电压范围宽：输入电压覆盖9V/12V/18V/24V/36V，高可靠性;

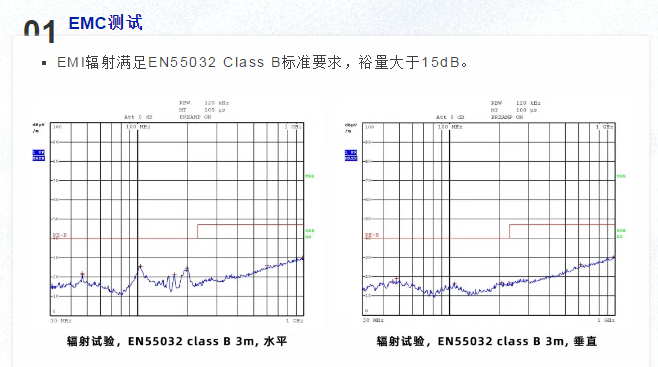

●EMI裕量充足：无EMI滤波器即可轻松通过EN55032 Class B。

输入电压：6~40V

输出规格：5V0.7A

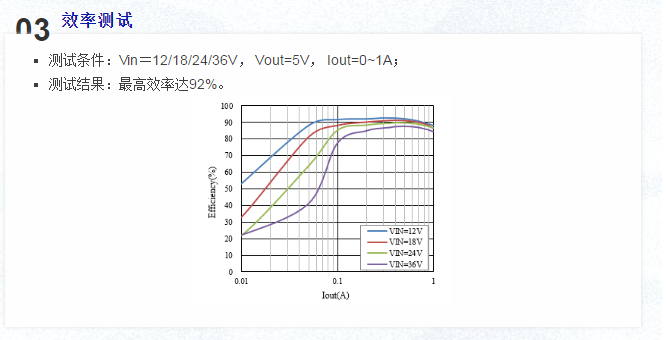

最高效率：92%

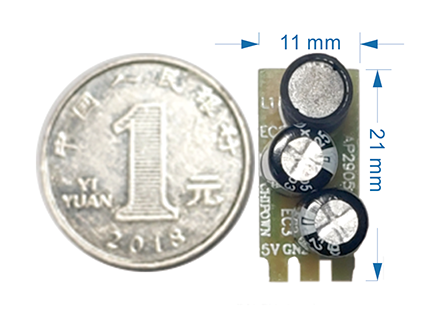

PCBA尺寸：21.0mm*11.0mm*1.6mm

保护全面：具有输入欠压锁定、逐周期限流、输出短路保护、过温保护等保护功能

在家电应用中，市电通过非隔离开关电源PN8034转化为直流12V输出给继电器、风扇等负载，同时由AP2905将12V降压到5V作为MCU、显示屏、WiFi模块供电，典型的电源应用案例如下图所示。
