片式固体钽电容真假货鉴别指南

引言

刚步入电子元器件行业的时候，一位资深产品工程师与同事的对话让我印象深刻。同事问：包工，市场上那么多的假货，怎么区分别人用的是不是我们公司的产品?包工没有直接回答，而是反问那个同事：你在一群小孩里面能不能认出自己的孩子?

确实，世界上没有任何产品是完全相同的，即使在外行人看来完全一样的东西，内行人也是能找出区别的。后来我也从事了几年的产品开发和技术支持工作，也确实碰到过不少假货产品。在产品设计、标杆分析、客诉处理等工作中，我积累了一些鉴别产品真伪的经验，下面就以片式固体钽电容为例，介绍一下鉴别产品真伪的方法。

市场上假货存在的方式：

1. 换标，即将原厂料盘上的标签撕下，换成替代规格的标签。

2. 磨标，即将元器件本体上的标识磨掉，然后打上替代品的标识。常见的打标方式有油墨打标、UV打标、激光打标等。

3. 仿造，即从制造端开始直接按照仿造品牌的规格进行生产。

目前市场上主流的钽电容品牌有：

通过上面这个表格，我们已经可以大概看出，虽然都是钽电容，但各家产品的外观却是形形色色、不尽相同。

如何分辨一个钽电容的真假?

可以通过以下几个方法去判断。

1.核对产品尺寸

一般情况下产品的Datasheet会对产品的规格尺寸进行详尽的描述，不同公司的产品在尺寸上多少都会有一些差异，将产品的尺寸与Datasheet进行详细核对就能基本判定产品的真假了。可借助的工具有光学显微镜、数显游标卡尺等。

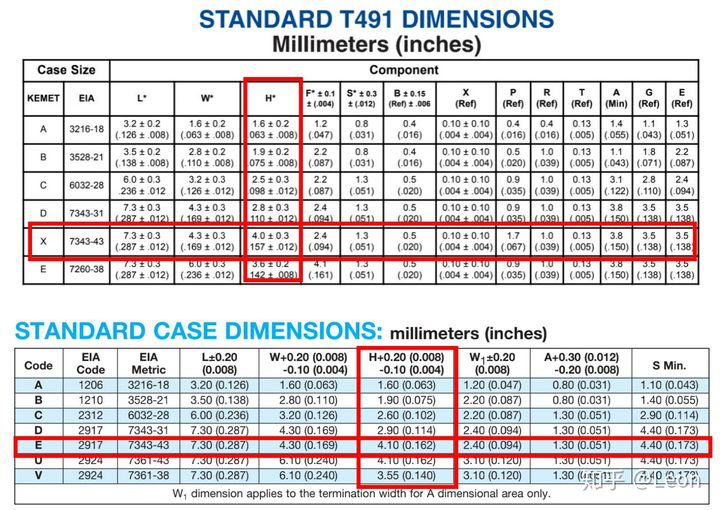

以AVX和KEMET公司的Datasheet为例，同样是7343-43的规格，KEMET公司产品的高度是4.0mm，而AVX产品的高度则是4.1mm。

2.核对产品边角特点

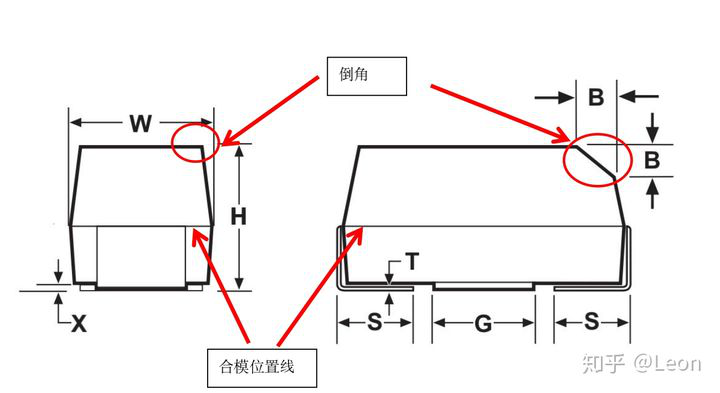

片式固体钽电容是通过模具进行“塑封”的，并且一般不会轻易变更模具尺寸，不同厂家的模具尺寸是有差别的，这种差别也会在产品上体现。比如，模具分为上模和下模，不同品牌的产品上模和下模深度不同，模具的倒角也不同，这些都可以从产品上明显看出来。

3. 核对引脚特点

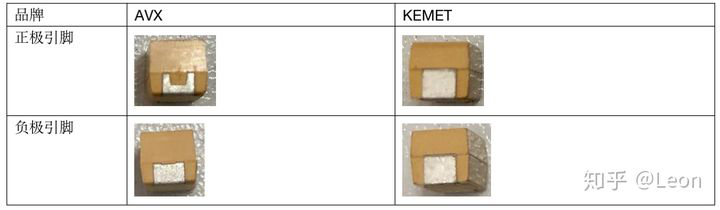

同样以AVX和KEMET的7343-43规格为例，引脚特征区别明显，不论是引脚的高度还是形状都有明显不同，如下表所示。

4. 核对打标方式

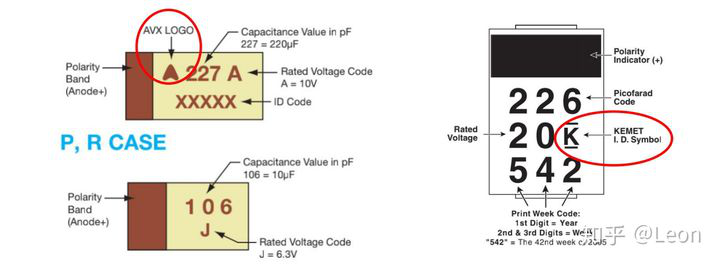

不同厂家基本上都有自己独特的一套打标方式，以AVX和KEMET公司为例，会在产品本体上打上自己的专用symbol：

当然，判断一个产品来自什么品牌不能光看标识，一是因为同一家公司不同系列的打标方式可能会有差别;二是因为假货市场早就有了作弊方式：磨标或伪造标识。

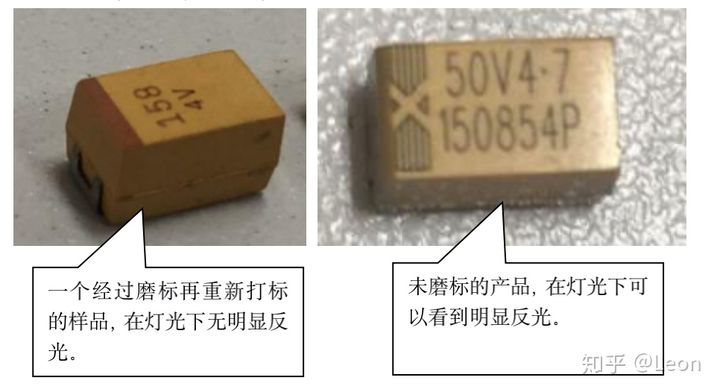

不过，只要是假的，就一定会有破绽。例如，伪造标识在字体型号、线条粗细方面和原厂多少都会有所差别。而磨标的产品就更容易判断了，因为产品在经过打磨之后，产品的厚度一定会减小，并且产品表面变得不再光滑，反光效果很差，如下图所示。

5. 核对标识颜色

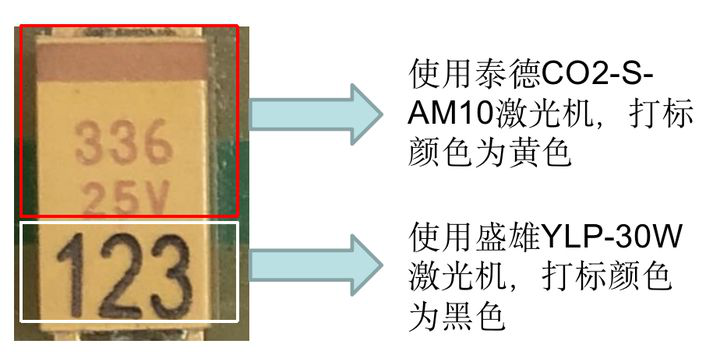

以下图为例，在同一只产品上分别使用两台参数不同的激光打标机进行打标，可以分别得到黄色和蓝黑色两种打标效果。产品的打标参数基本上是固定的，如果你买的产品标识颜色和常规标识颜色不一样，那可就要注意了。

激光打标的原理是：激光作为局部热源将塑封料中的二氧化硅填料熔化，在表面生成一层透明或半透明的氧化层，不同激光打标设备由于输出的参数(波长、功率等)不同，得到不同厚度的氧化层并通过干涉效应将不同波长的可见光加强或抵消，从而使观察者看到不同的颜色。

6. 成份分析和DPA

如果有条件，可进一步通过成份分析和DPA来进行真假货鉴定。

成份分析需要借助镀层厚度分析仪、扫描电镜等工具来实现，通过将样品的镀层厚度、镀层成份分析和内部材料分析来进行判别。

DPA即破坏性物理结构分析(Destructive Physical Analysis)，又叫切片分析。切片分析其实并不困难，只要一张200 目左右的砂纸即可，将样品放在砂纸上仔细打磨就能看到内部结构。对于英制2012、公制3216尺寸以下的产品，由于产品太小不好手持，这时可借助水晶胶、磨片机来进行分析。

最后再说一下什么产品仿造不了：当然是专利产品和高技术含量产品。

目前市场上使用最广泛、假货最多的是“J型”工艺钽电容，因为这种类型的钽电容问世较早，制造工艺比较成熟，国产品牌的钽电容产线基本上都是这种工艺。

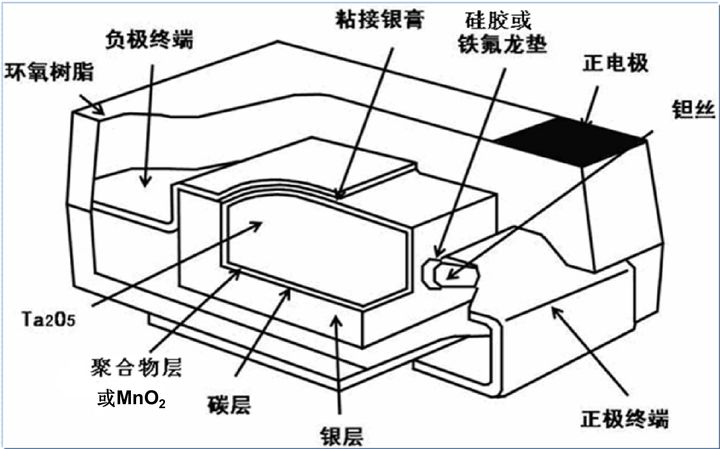

一个“J”型钽电容的结构示意图

而对于一些国外专利产品和高技术含量产品，比如AVX公司的Undertab和Microchip工艺产品、Vishay公司的298D系列产品、KEMET公司的高比容多芯块产品、松下的TPL/TPLF系列多端子超低ESR产品等，都是有专利并且需要专门的设备来制造，属于难以仿造的产品。这里就不再详细描述，感兴趣的可以联系我交流学习。我是Leon，从事阻容感行业工作多年，有问题或需求欢迎联系13645690577(微信同号)，共同学习，共同进步!
