凌鸥推出新一代电机控制芯片及方案

南京凌鸥创芯电子有限公司是一家专注于运动控制领域的集成电路设计与生产并提供总体解决方案的国家高新技术企业。公司以运动控制芯片为核心业务，同时致力于整合上下游产业链资源，目标市场主要为电动车辆、伺服控制、机器人、电动工具、家用电器等。

凌鸥创芯拥有一支由清华大学、国防科技大学、东南大学等国内知名学府毕业的博士、硕士为骨干的专业技术团队。具有CPU/MCU、ADC、DAC、PGA、DC-DC、Gate-Driver等芯片研发能力;并具备各种电机控制算法、应用方案及特种电机的开发能力。公司以极高性价比的产品、卓越的技术服务为基础，注重整合上下游资源，致力于打造一条完整的电机控制生态链，服务好每一位客户。在电机控制MCU方面，实现了以下主要创新点。

Ø 业界首款32位MCU+DSP的电机控制芯片。

Ø 业界首款支持开方运算的电机控制芯片。

Ø 业界首款采用差分PGA+差分ADC的电机控制芯片。

Ø 业界首款集成千分之五基准源的电机控制芯片。

Ø 国内首款内置3MHz Data rate/12BIT高速ADC的电机控制芯片

Ø 国内首款-40~125度范围内部时钟偏差1%之内的电机控制芯片

Ø 国内首款通过15kV接触式放电测试的电机控制芯片

Ø 国内首款在电动自行车领域大批量采用的电机控制芯片。

Ø 国内首款大批量应用于大功率数字电源的有控电机控制芯片。

通常MCU运算能力越强，和MCU配套的Flash、RAM、外设资源也会更丰富，价格也相对较高;电机控制是一个系统，要求有运放资源，比较器资源，DAC等模拟资源，这么多模拟资源通用MCU一般不具备，需要外加模拟器件。电机控制MCU要求较为特殊，要求MCU计算能力比较强，也要求ADC转换速度和精度高，电机控制专用PWM时序要求也很高，但对Flash、RAM、外设资源要求不高。因此只有定制开发的电机控制专用芯片，才能达到很高的性价比。

电机控制的核心是：对电流电压等输入信号采样精准可靠，电机控制算法要适应性强，鲁棒性高。凌鸥创芯专注于电机控制MCU开发多年，推出的LKS32MC08X系列芯片，针对电流电压采样，凌鸥创芯采用仪表级全差分PGA+全差分ADC来保证采样精度和抗干扰性，采用MCU+DSP双核心架构保证强大计算能力。模拟资源非富，充分满足电机控制要求、芯片稳定性可靠性高。主要有以下特点：

集成仪表级全差分可编程增益放大器+差分ADC，不需要电压偏置就可以处理正负信号;

集成同步双采样3Msps 12BIT高速ADC，集成全温度范围千分之五电压基准源;

集成96MHz 32BIT MCU+DSP,自主指令集DSP可作为异构独立核心运行程序，三角函数运算、开方运算100ns内完成。使用DSP时，FOC电流内环执行时间1.21us;

工作温度范围-40~105℃，内部RC全温度范围时钟偏差1%以内，通过6KV人体模型引脚接触放电，通过15KV非触式空气静电放电测试。

采用凌鸥创芯电机控制专用芯片主要优势

Ø 高可靠性、高集成度、最终产品体积小、节约BOM成本。

Ø 内部集成4路高速运放和两路比较器，可满足单电阻/双电阻/三电阻电流采样拓扑架构的不同需求;

Ø 内部高速运放集成高压保护电路，可以允许高电平共模信号直接输入芯片，可以用最简单的电路拓扑实现MOSFET电阻直接电流采样模式;

Ø 可以实现硬件MOSFET温度漂移补偿电路，确保电流采样精度;

Ø 应用专利技术使ADC和高速运放达到最佳配合，可处理更宽的电流动态范围，同时兼顾高速小电流和低速大电流的采样精度;

Ø 整体控制电路简洁高效，抗干扰能力强，稳定可靠;

Ø 单电源2.2V~5.5V供电，确保了系统供电的通用性;

Ø 适用于有感BLDC/无感BLDC/有感FOC/无感FOC及两相步进电机等控制系统;

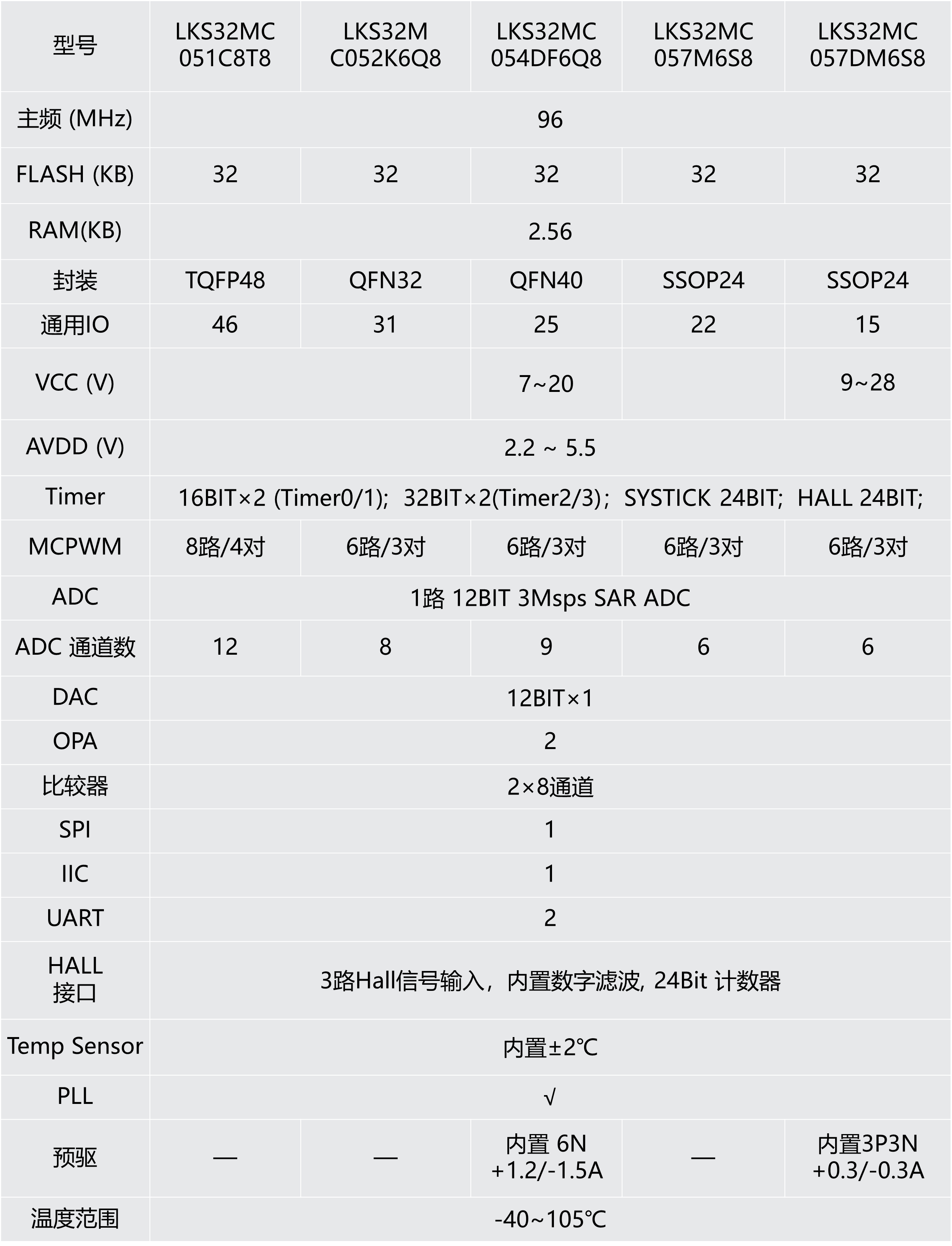

今年推出的LKS05系列在提供电机控制应用必须资源的前提下仍具有极佳性价比。

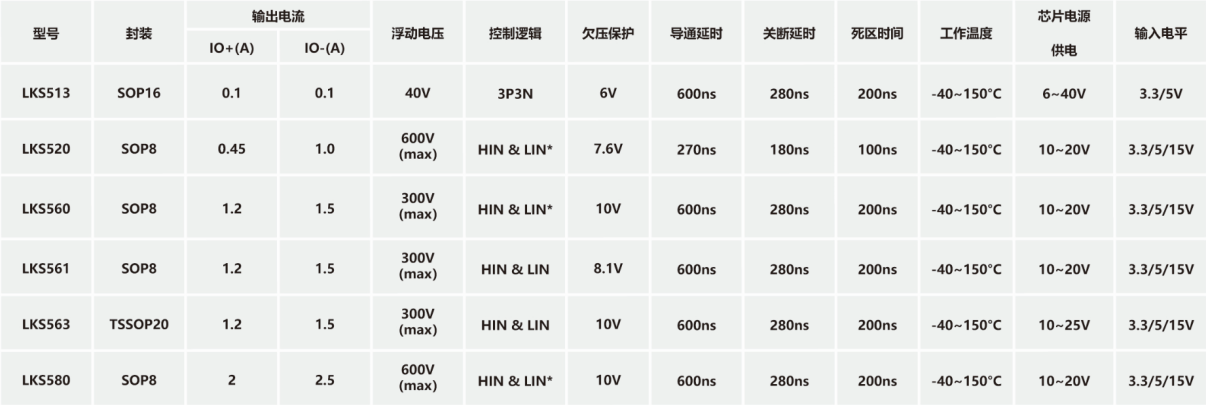

另外，凌鸥创芯拥有多款颇具竞争力的MOSFET、IGBT栅极驱动芯片，内部集成了逻辑信号输入处理电路、死区时间控制电路、闭锁电路、电平位移电路、脉冲滤波电路以及输出驱动电路，专用于无刷控制器中的驱动电路。在电动自行车、家电、电动工具、工业控制等领域均应用广泛。

凌鸥创芯产品级电机控制整体解决方案主要有：

Ø 电动自行车控制器

Ø 电动三轮车控制器

Ø 电动滑板车控制器

Ø 高低压无刷灯扇控制器

Ø 正弦无感风机控制器

Ø 吸尘器电机控制器

Ø 跑步机电机控制器

Ø 无刷油烟机方案

Ø 高速吹风机方案

Ø 无霍尔枪钻控制方案

Ø 空调压缩机方案

Ø 电动园林剪刀无霍尔控制器

Ø 电动扳手无霍尔控制器

Ø 割草机控制方案

Ø 打磨机控制器

Ø 高低压水泵控制器

Ø 工业步进伺服控制器

Ø 工业直流无刷电机控制器
