基于 一二阶RC滤波最专业设计过程

今天跟大家分享一篇关于RC滤波器设计的文章，在嵌入式系统中可以说,"无滤波器，不嵌入式"，各种传感器信号多多少少会携带一些噪声信号，那么通过滤波器就能够更好的降低和去除噪声，还原真实有用信号，而无源RC滤波器当然是大部分滤波器中首选的廉价设计，并且能较简单数字化为软件滤波器设计，所以软件与硬件滤波在于一个离散数字化的过程，所以整体设计上大同小异。

然而大部分工作多年的工程师还在盲调RC滤波参数，多多少少感觉有点凄凉，所以下面的内容能够帮助你更好的认识滤波器及设计过程。

当然很多人会问那还有很多复杂一点的滤波器如FIR，IIR等等，其实都打通小异吧，好了废话不多说了，继续看正文！

时域和频域

当您在示波器上查看电信号时，您会看到一条线，表示电压随时间的变化。在任何特定时刻，信号只有一个电压值。您在示波器上看到的是信号的时域表示。

典型的示波器跟踪显示非常直观，但也有一定的限制性，因为它不直接显示信号的频率内容。而与时域表示相反就是频域，其中一个时刻仅对应于一个电压值，频域表示（也称为频谱）通过识别同时存在的各种频率分量来传达关于信号的信息。

什么是滤波器？

滤波器是一个电路，其去除或“过滤掉”频率分量的特定范围。换句话说，它将信号的频谱分离为将要通过的频率分量和将被阻隔的频率分量。

如果您对频域分析没有太多经验，您可能仍然不确定这些频率成分是什么，以及它们如何在不能同时具有多个电压值的信号中共存。让我们看一个有助于澄清这个概念的简短例子。

假设我们有一个由完美的5kHz正弦波组成的音频信号。我们知道时域中的正弦波是什么样的，在频域中我们只能看到5kHz的频率“尖峰”。现在让我们假设我们激活一个500kHz振荡器，将高频噪声引入音频信号。

在示波器上看到的信号仍然只是一个电压序列，每个时刻有一个值，但信号看起来会有所不同，因为它的时域变化现在必须反映5kHz正弦波和高频噪音波动。

然而，在频域中，正弦波和噪声是在一个信号中同时存在的单独的频率分量。正弦波和噪声占据了信号频域表示的不同部分（如图1所示），这意味着我们可以通过将信号引导通过低频并阻挡高频的电路来滤除噪声。

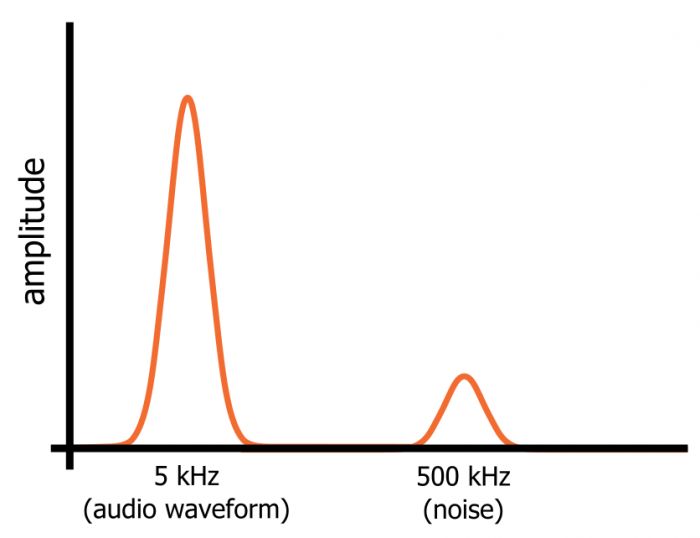

图1：正弦波和噪声信号频域的不同部分分布

滤波器的类型

滤波器可以放在与滤波器频率响应的一般特征相对应的广泛类别中。如果滤波器通过低频并阻止高频，则称为低通滤波器；如果它阻挡低频并通过高频，它就是一个高通滤波器。还有带通滤波器，其仅通过相对窄的频率范围，以及带阻滤波器，其仅阻挡相对窄的频率范围（图２）。
