业界首次混合动力房车锦标赛使用 全新Delta Motorsport智能功率密集型电池组

　　颇负盛名的英国房车锦标赛(BTCC)是一项始于1958年的悠久赛事。30多辆精心设计的赛车为获胜竞相角逐，令赛事精彩壮观。2022年，英国房车锦标赛将会增加一个新的维度，并将成为业界首个采用轻度混合动力汽车的大型房车锦标赛。

　　BTCC规定，驾驶员可以战术性地使用电动机提升车辆性能，并提高车辆加速能力。此合同已授予Cosworth Electronics，该公司把这项高度专业化的工作分包给Delta Motorsport。由于其在电子领域拥有多学科工程声誉和专业技术，Delta Motorsport同意为这种“战术提升”设计新的电池组和相关电子产品。

　　全新的48V锂离子电池组采用创新型智能电源管理以及高功率密度DC-DC转换器和稳压系统。电池组为逆变器-电机组合供电，并接受其产生的再生电力，同时高功率密度转换器解决方案可为汽车的所有电路和设备供电。这种架构实现的功率密度和电源管理水平可去除交流发电机系统，从而进一步减轻重量，提高性能与可靠性。

　　该系统利用模块化供电网络(PDN)实现了小体积、轻重量和高性能。PDN采用48VDC电源，为四个并联的DC-DC转换器供电，后者共同提供高达92安培的13.8V稳压电源（功率约1.2千瓦）。负载由四个转换器共担，尽管只用三个转换器（即N+1或航空级冗余）就可以完全支持负载。

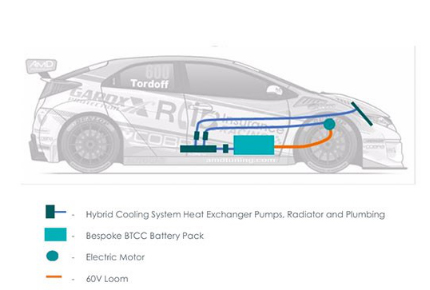

　　混合动力系统的三相无刷电机通过双向逆变器连接电池，双向逆变器将电池电源输送至电机，并将电机产生的再生电力返回到电池。

　　在最初前往维修道的限速行驶过程中，电机以纯电动模式（仅电机，无内燃机）驱动车辆，然后当驾驶员要求在比赛中提升性能时，电机以轻度混合动力模式（与内燃机一起）驱动车辆。

　　创新型电池组智能与管理

　　电池组包括电池管理系统，该系统可控制所有电池电压，并确保电池在与电机-逆变器控制器通信的同时，随时处理可能出现的最大充电和放电电压。该系统根据电池充电状态(SoC)，不断计算并向控制器更新电池能提供或接受的电流量。在低SoC下必须降低功率需求，而在高SoC下必须限制再生发电。

　　该系统还可实时监控所有可用电池的温度，并将结果反馈到可用的功率计算中。此外，如果出现问题，它可以打开接触器，安全地隔离电池组。

　　Delta Motorsport设计的供电网络使用48VDC电源，为四个并联的DC-DC转换器供电，后者共同提供高达92安培的13.8V稳压电源（功率约1.2千瓦）。负载由四个转换器共担，尽管只用三个转换器（即N+1或航空级冗余）就可以完全支持负载。

　　该电池管理系统支持数据日志和诊断，以记录DC-DC转换器的性能。这不仅能检查故障状态，还可提供有关所有车辆上输送的准确电流量的反馈。

　　Vicor DC-DC转换器电源模块

　　DC-DC转换器电源系统使用四个Vicor DCM3623隔离式稳压DC-DC转换器ChiP电源模块，从电池组提供13.8V稳压输出，电流最高可达92安培。由于其小巧纤薄的外形，它们在安装后与电池单元之间延伸的微孔冷却板直接热接触。

　　白板链路

　　该系统利用内置48VDC电源的模块化供电网络(PDN)实现了小体积、轻重量和高性能。48V电源为四个并联的DC-DC转换器供电，后者共同提供高达92安培的13.8V稳压电源（功率约1.2千瓦）。

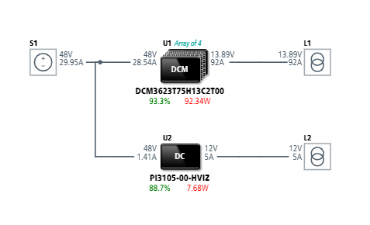

　　由Delta Motorsport设计的Vicor供电网络

　　将最大体积留给供电的电池单元而不是电源电子产品，这一点至关重要。因此，Vicor供电网络展现出了重大的优势，DCM模块的可扩展性和易于并联实现了模块化电源架构，让Delta在不牺牲功率的前提下将DC-DC PDN定制为他们所需的小尺寸。

　　Vicor模块化电源组件在最初的电池组测试中表现优异，无需降额运行，也没有电压骤降。未来的电动汽车将不可避免地需要更小、更轻及更高效的电源电子产品来满足日益增长的性能需求。随着制造商转而采用48V电池来处理这种高功率，Vicor模块化方法可以通过更小、更轻的线缆和连接器来提高供电网络效率，从而降低功耗和重量。

　　Delta Motorsport还采用了Vicor PI3105，一种用于不间断电源(UPS)的小型60W隔离式转换器。它能向电池组电子设备供电，以便在与车辆电源隔离时维持安全系统。UPS还允许电子设备的供电独立于车辆，以实现系统检查的远程连接。

　　“英国房车锦标赛……启动您的混合动力引擎”！
