瞬间功率很大，电阻会烧坏不？

最近我兄弟给我分享了点东西，我一看还挺有用，这不就拿出来给大家看看。分享的是什么呢？

电阻瞬间功率过大，或者是电压过大，会不会烧坏？

这个有什么用呢？

其实主要是在一些开关电路，在开关的时候，因为寄生电容或是电感的存在，可能会对电阻有一个瞬间的冲击。

这个瞬间，电阻功率可能会很大，如果还以电阻额定功率来限制的话，就有点强人所难了。

电阻也一样，瞬间功率超过电阻的额定功率，只要超过的时间够短（剂量不够），并不一定会烧坏电阻。

那如何衡量这个能力呢？

我们打开下面这个链接就知道了。

https://www.yageo.com/zh-CN/Download/Index/technical_documents?target=target_title#r_chip

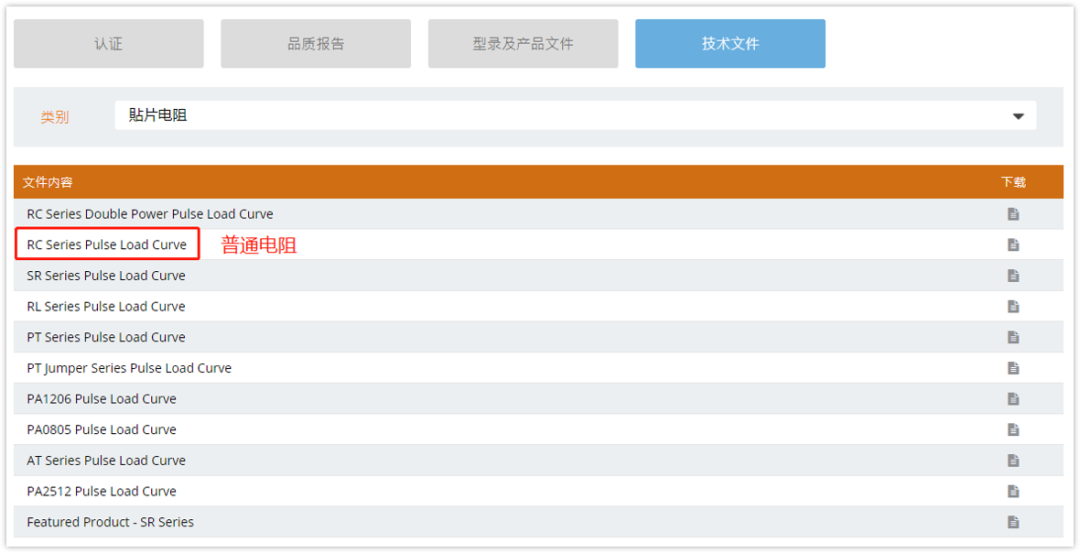

这是国巨YAGEO的官网，里面就有电阻耐冲击的文档，可以自行下载

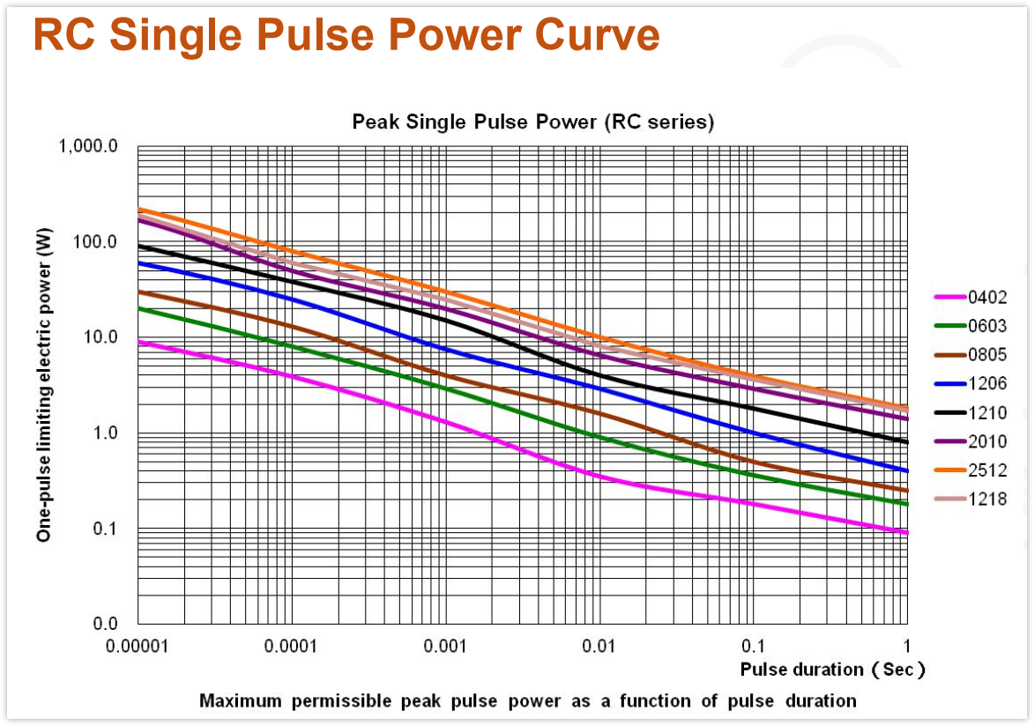

我查了下，国巨最普通的厚膜电阻是RC系列，也就是我们最常用的。它的耐功率冲击表现是这样的。

我们知道，常规的0402的电阻的额定功率是1/16W，也就是0.0625W，电阻以这个功率可以持续工作。

从图可以很清楚的看到，如果功率给到10W，那么电阻可以扛住10us时间不坏，超过10us可能就挂了。如果功率再小一点，比如3W，那么电阻可以扛住100uS时间不坏。

冲击的功率与时间的关系：

10us--------10W

100us------3W

1ms--------1.5W

10ms------0.3W

100ms----0.18W

1s---------0.09W

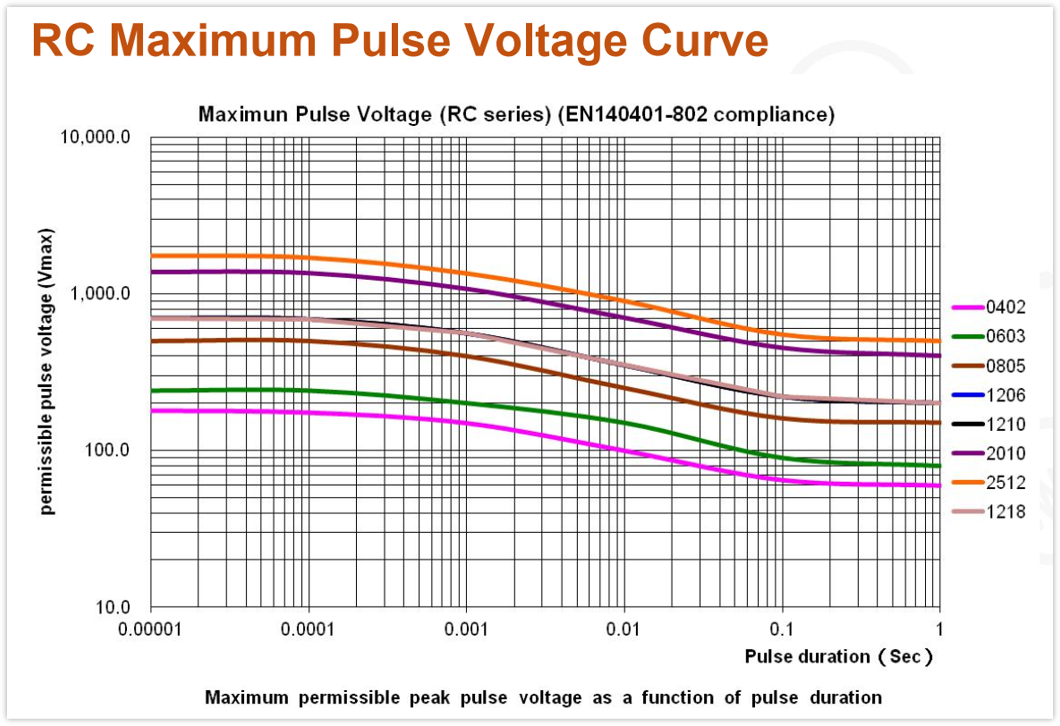

文档还给了耐电压冲击，这个得强调一下，电阻是有耐压值的啊，就是有额定电压，这一点翻翻电阻规格书就知道了。

一般0402电阻，额定电压是50V。但是从上图可以看到，在150V时是可以扛住1ms不烧坏的。

以上说的都是国巨的RC系列电阻，它是最普通的厚膜电阻，其它品牌的我没有找到这个参数，不过想来应该也差不多。
