询问 AI夏天到了，手持小风扇也要出动，单节18650版本的风扇似乎也不够满足，刚好看到这可以装两节18650电池的风扇，撸了看看，牌子好像是微笑牌。
采用彩盒包装。

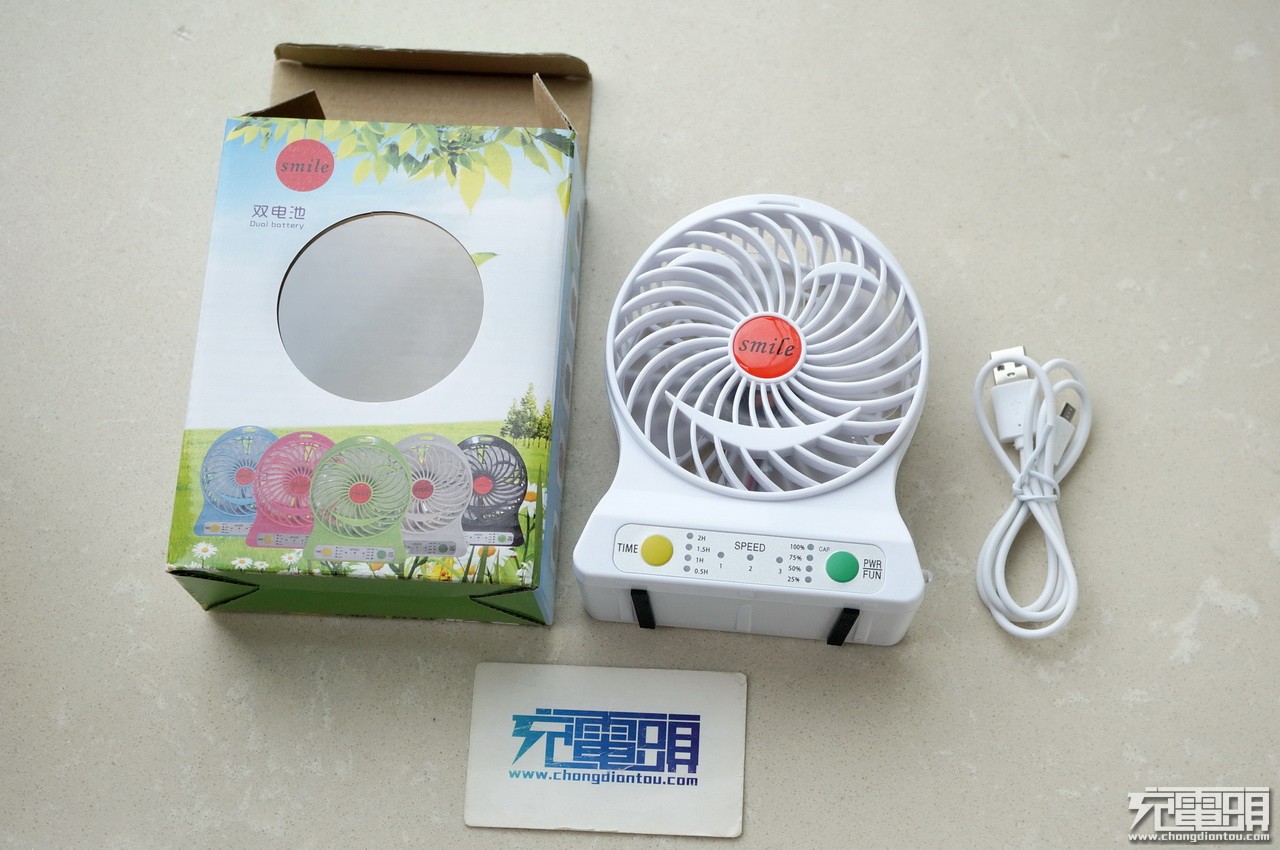

一个风扇，电池在里面，另外还有一根充电线。

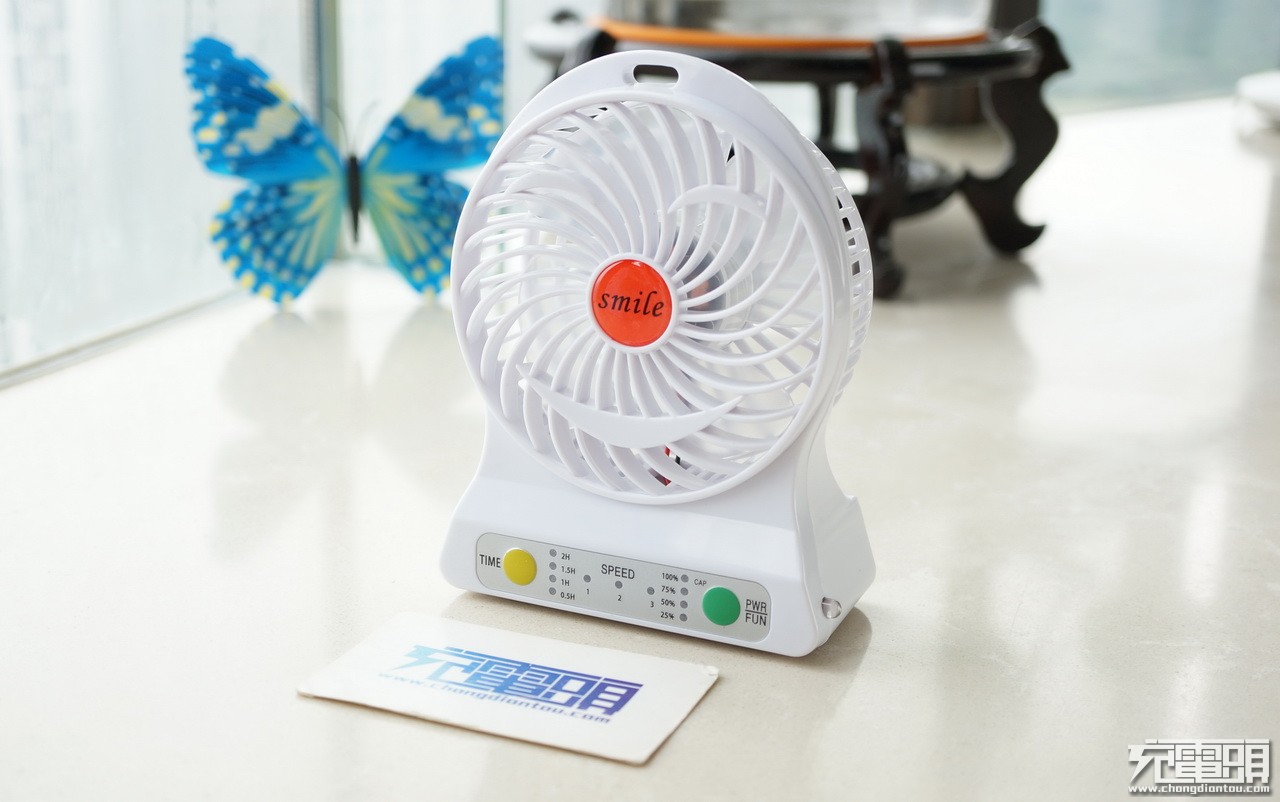

多种颜色的选择，我选了白色，中间品牌logo是smile。

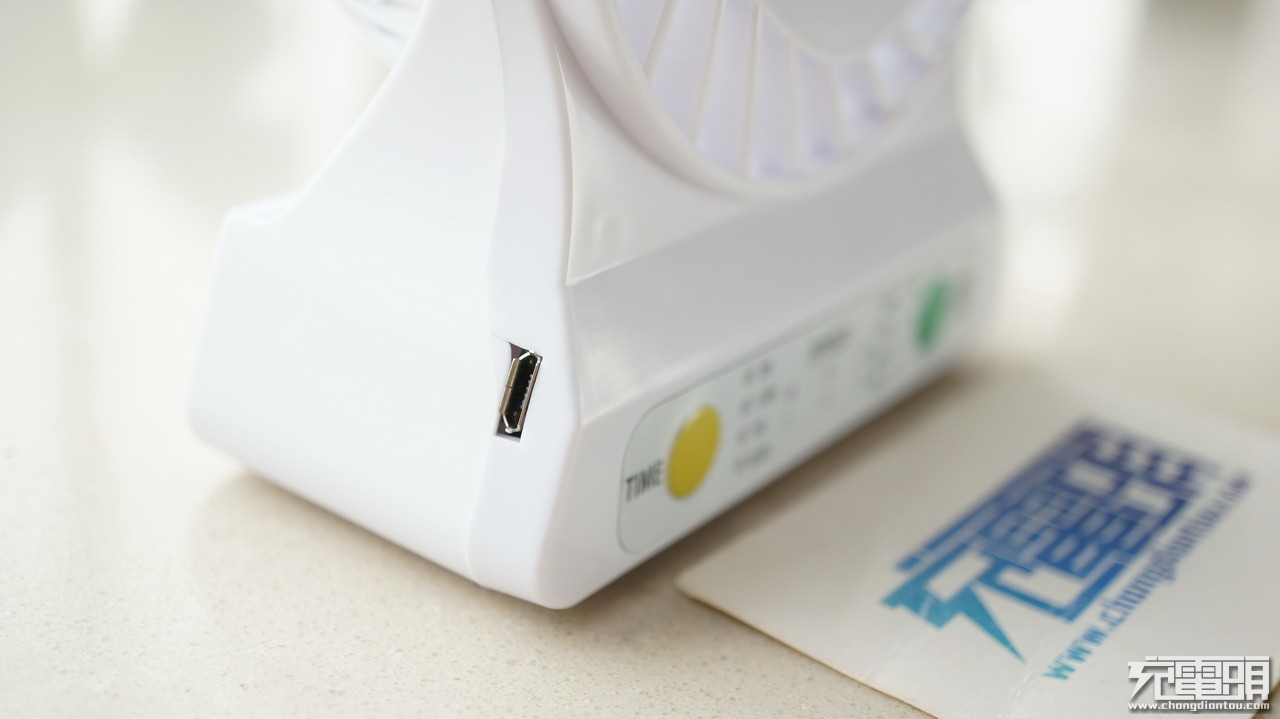

左侧是Micro输入。

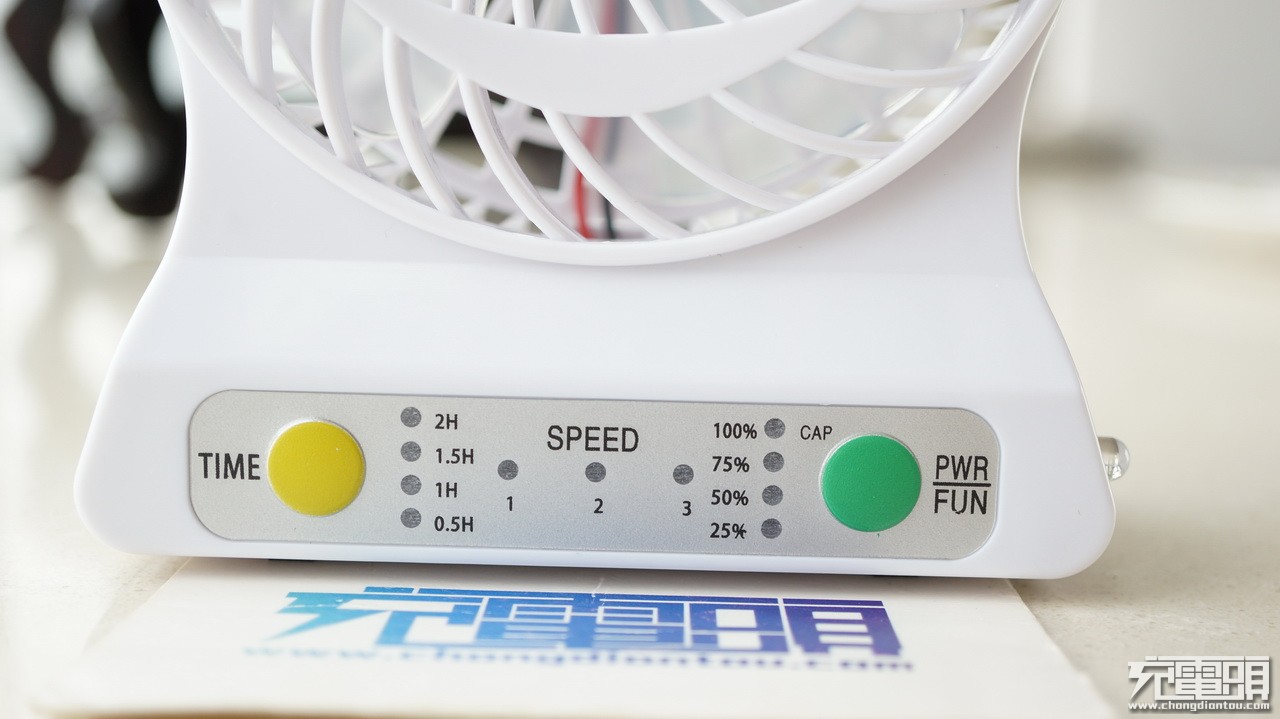

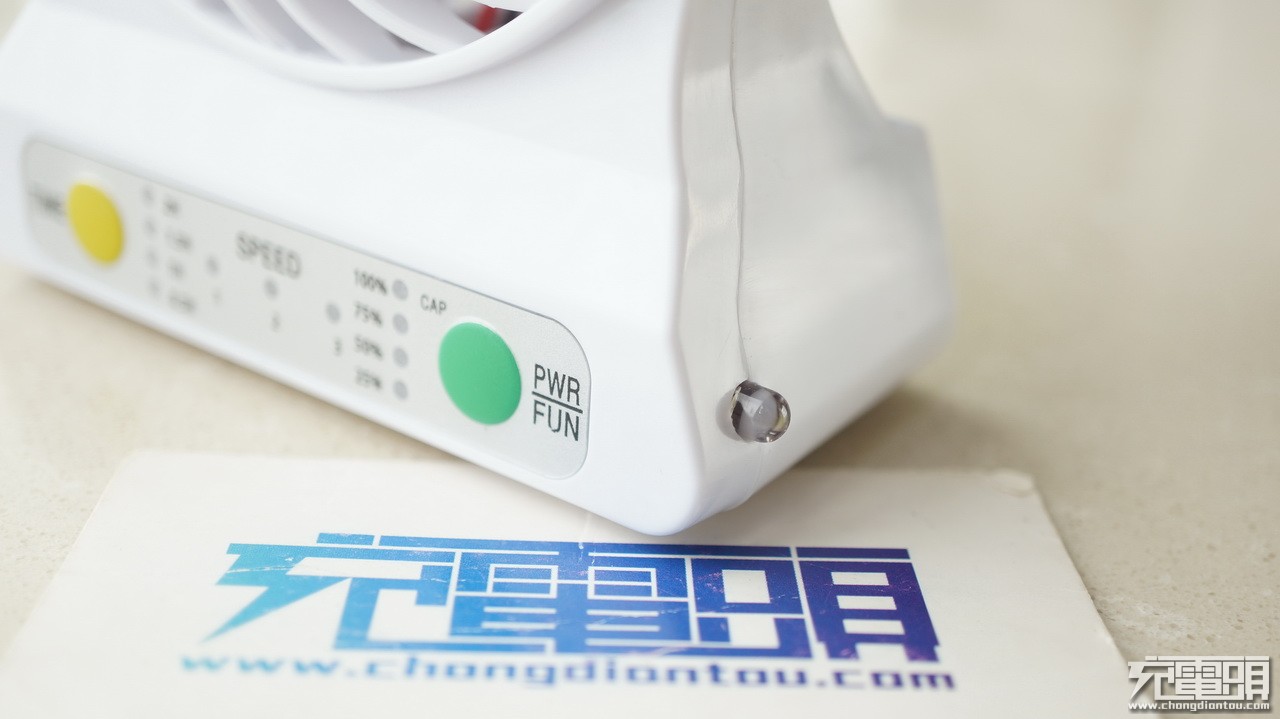

控制面板，黄色定时按键，绿色开机按键兼调档。
右侧有一个草帽灯，长按定时键开灯，再长按定时间键关灯。

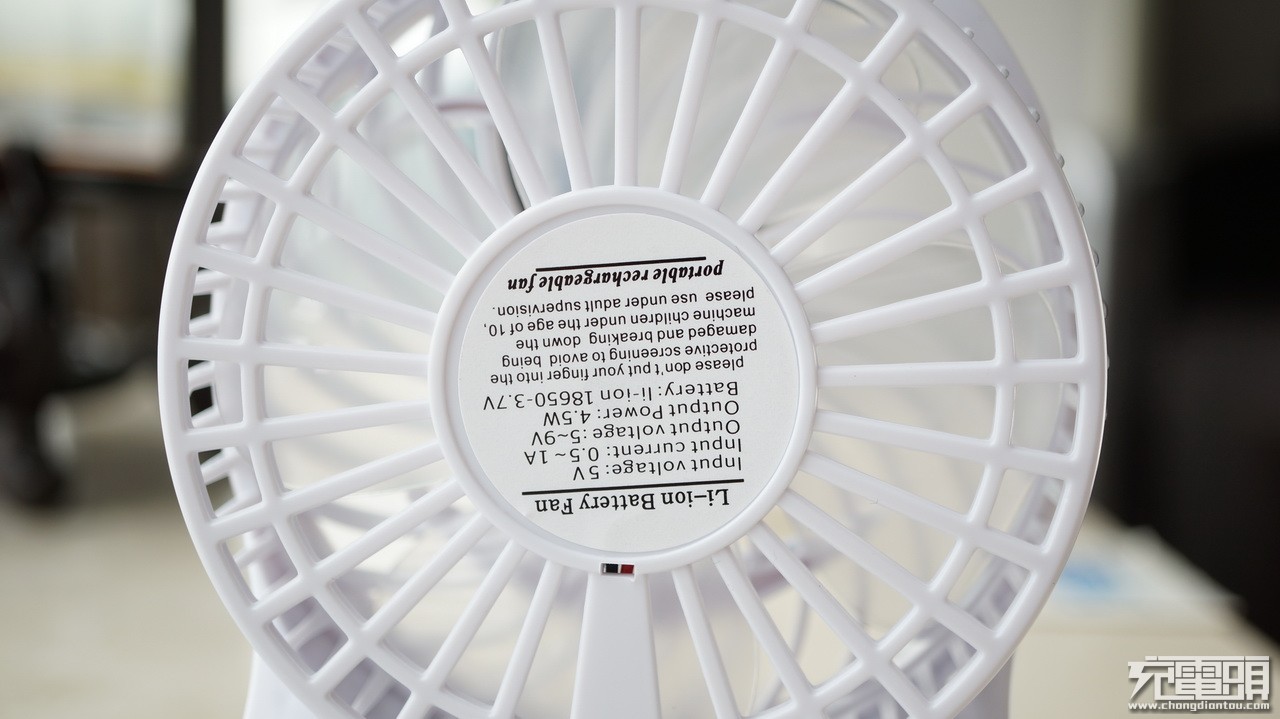

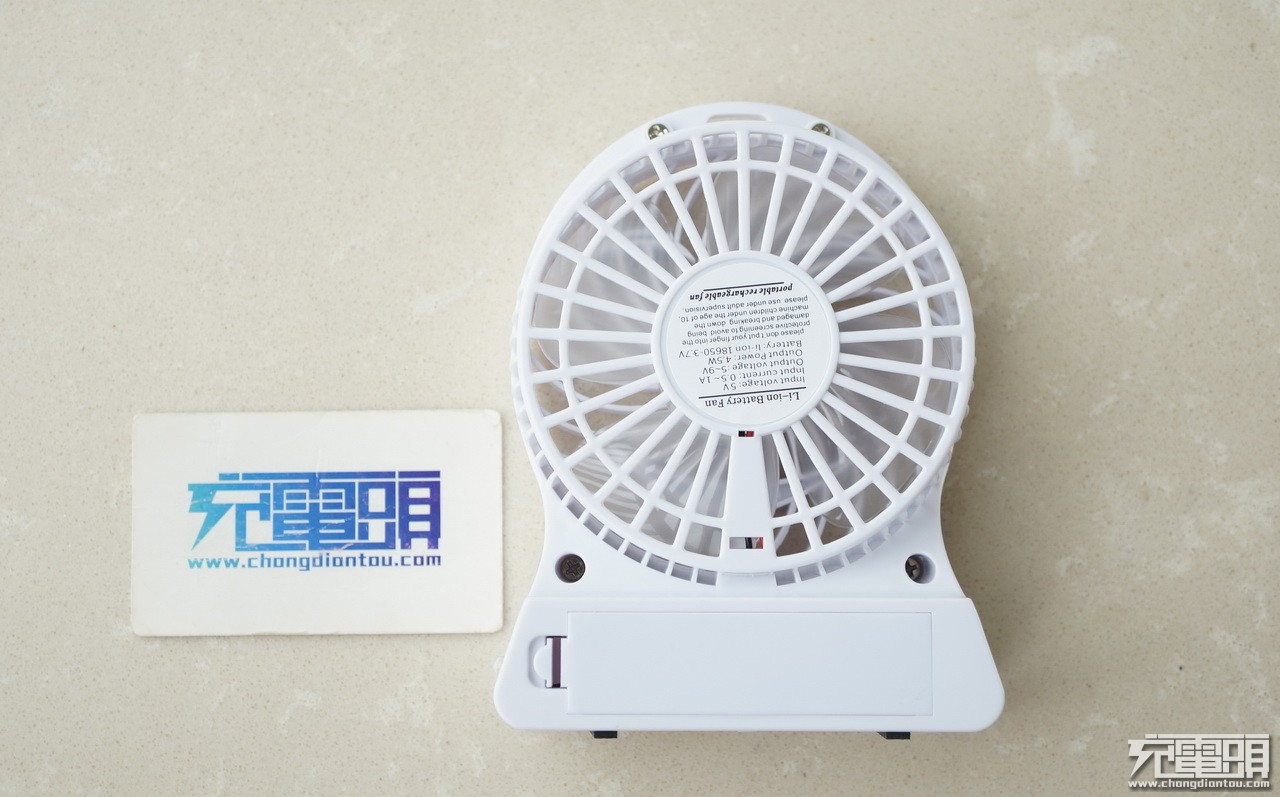

背面网罩，电池仓。

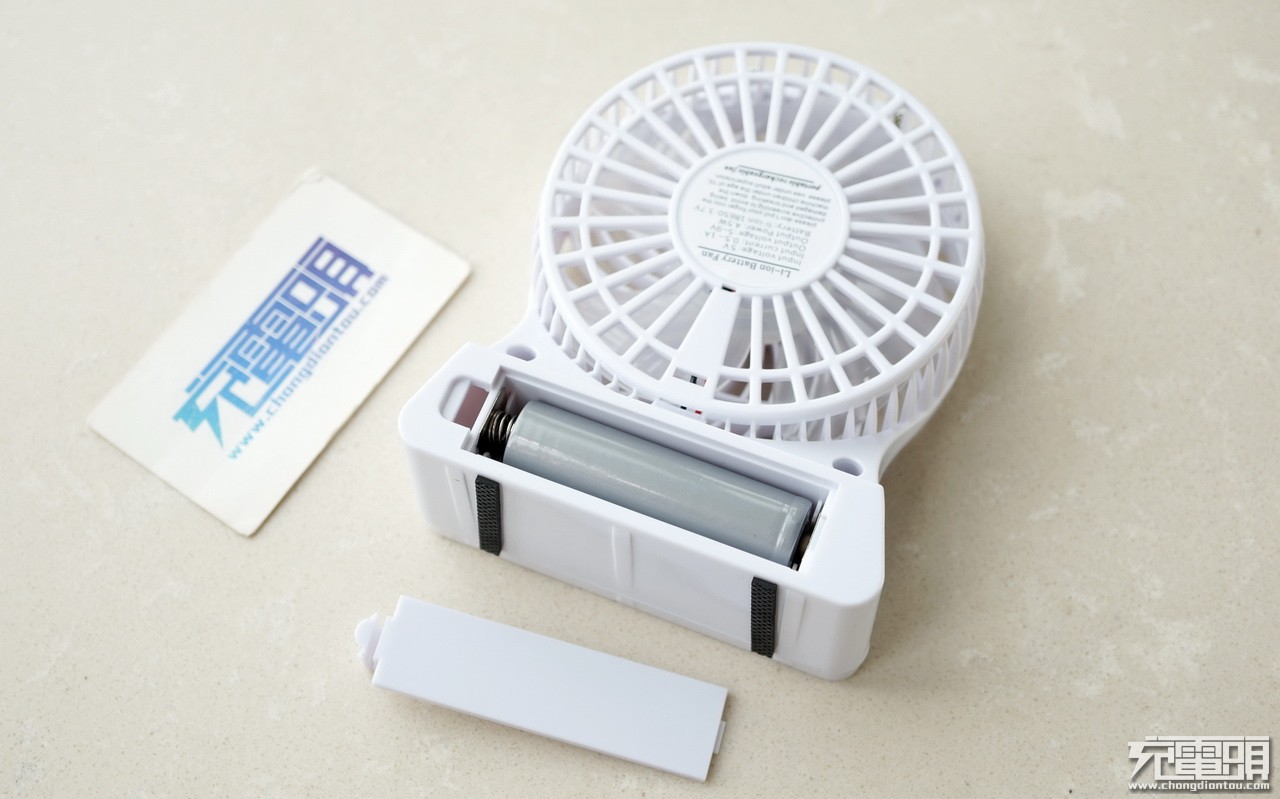

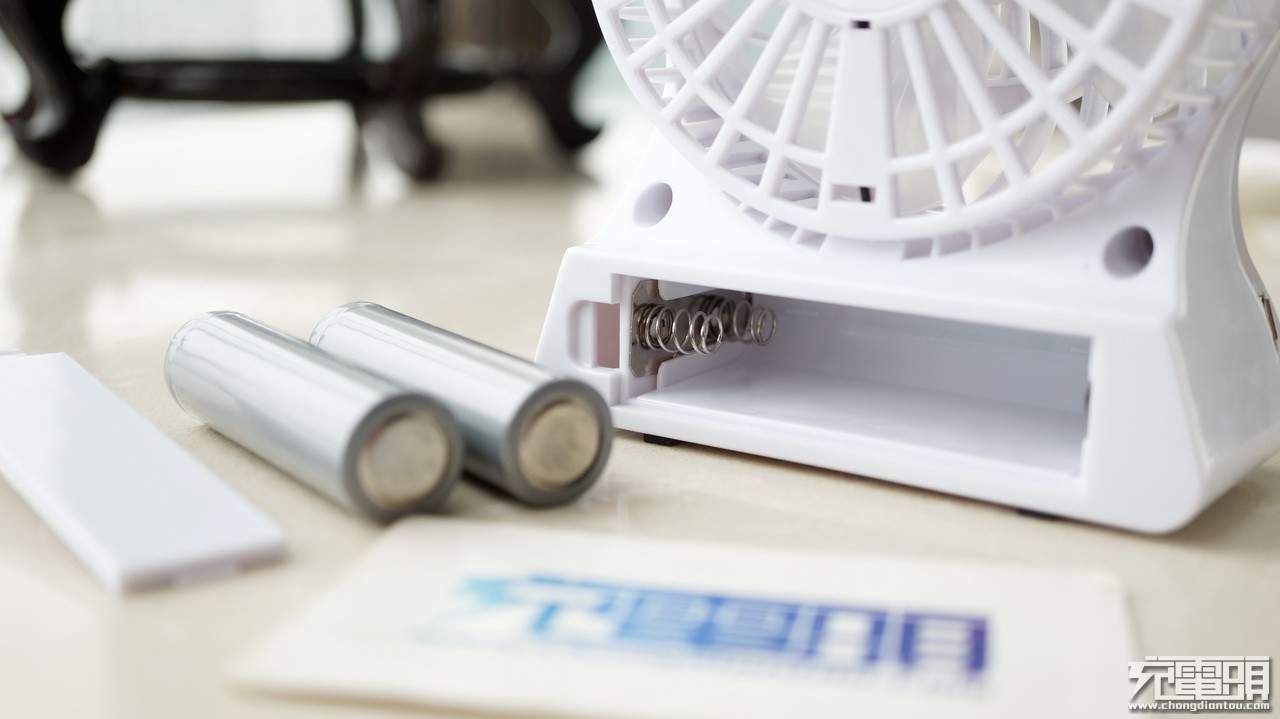

打开电池仓，灰色皮的不知名电池。
两个电池是并联的，外面一节可以抠出来，里面那节要用力倒才可以取出，负极是弹簧。磁铁吸了一下，正负极居然是很弱的磁性，估计是铜的，弱磁是镀镍引起的。

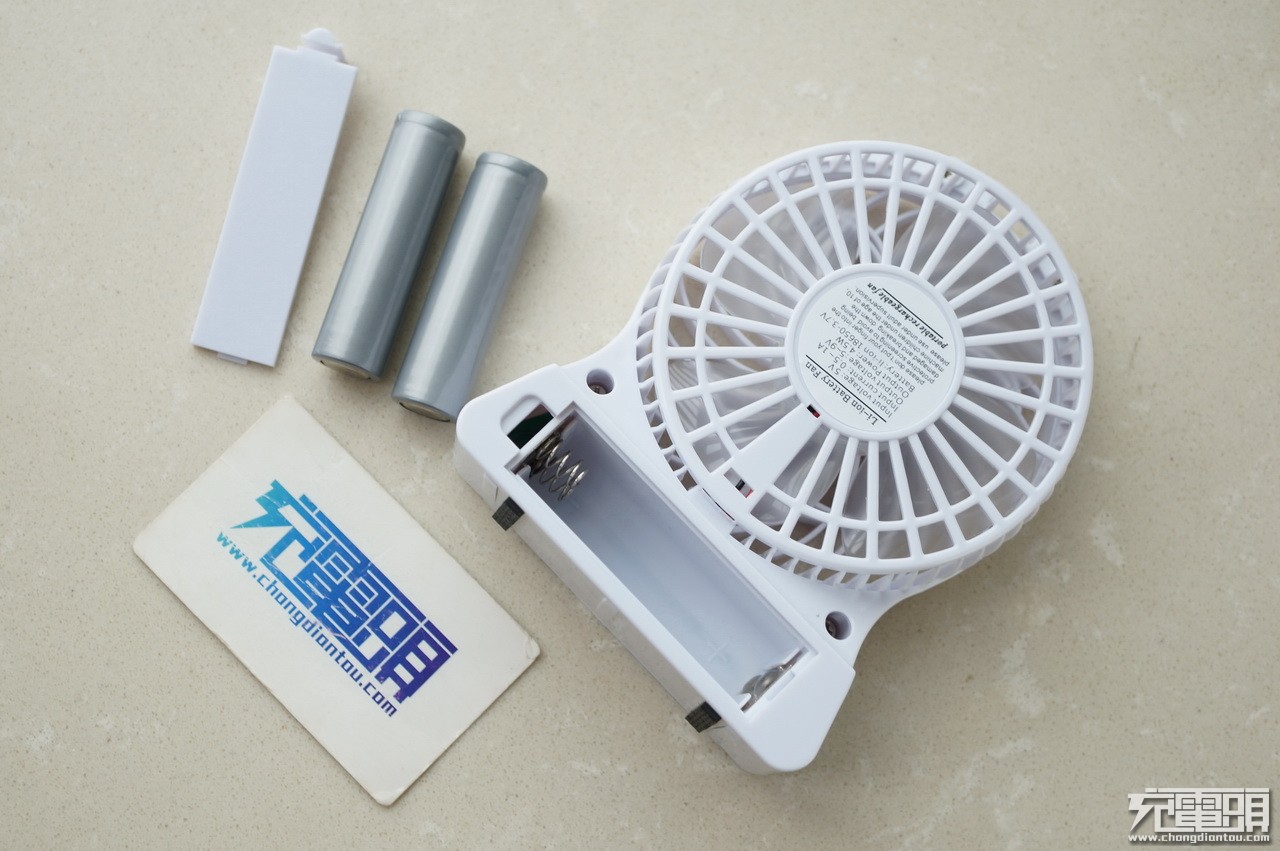

两个电池取出来。
参数帖子，没有贴正。

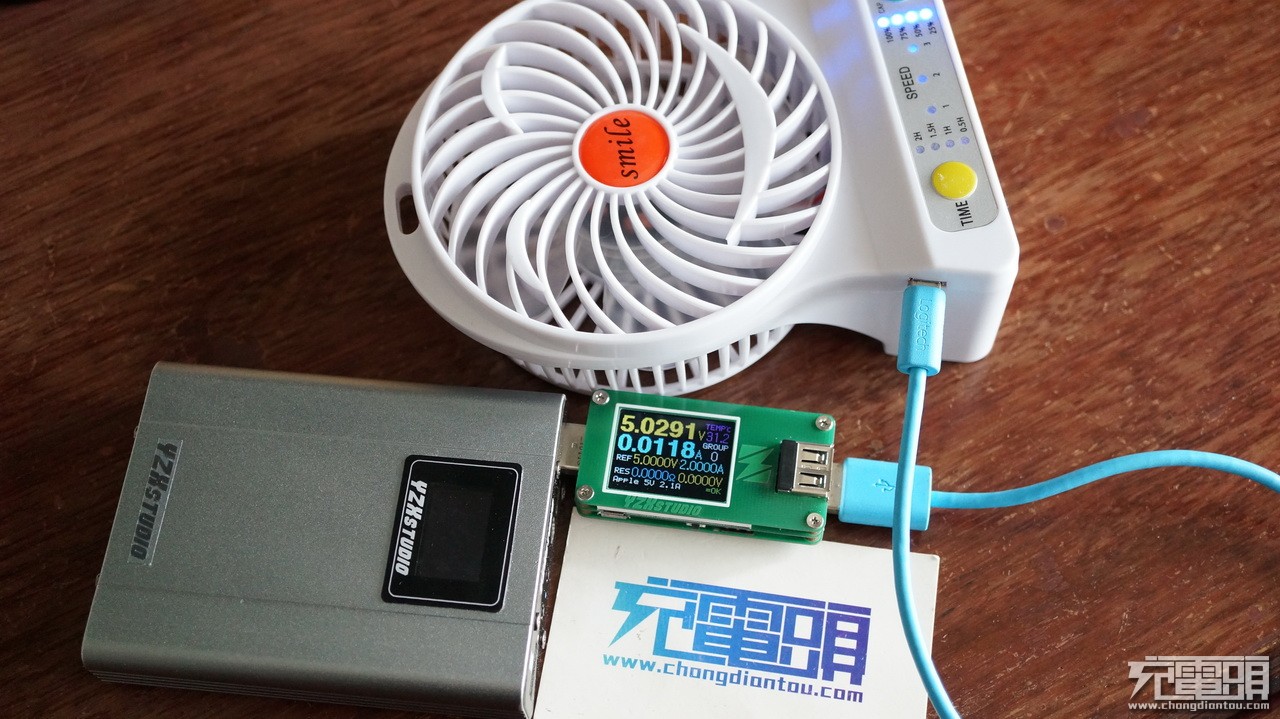

不装电池，插上有线路耗电，会亮灯，耗电是灯的用电。

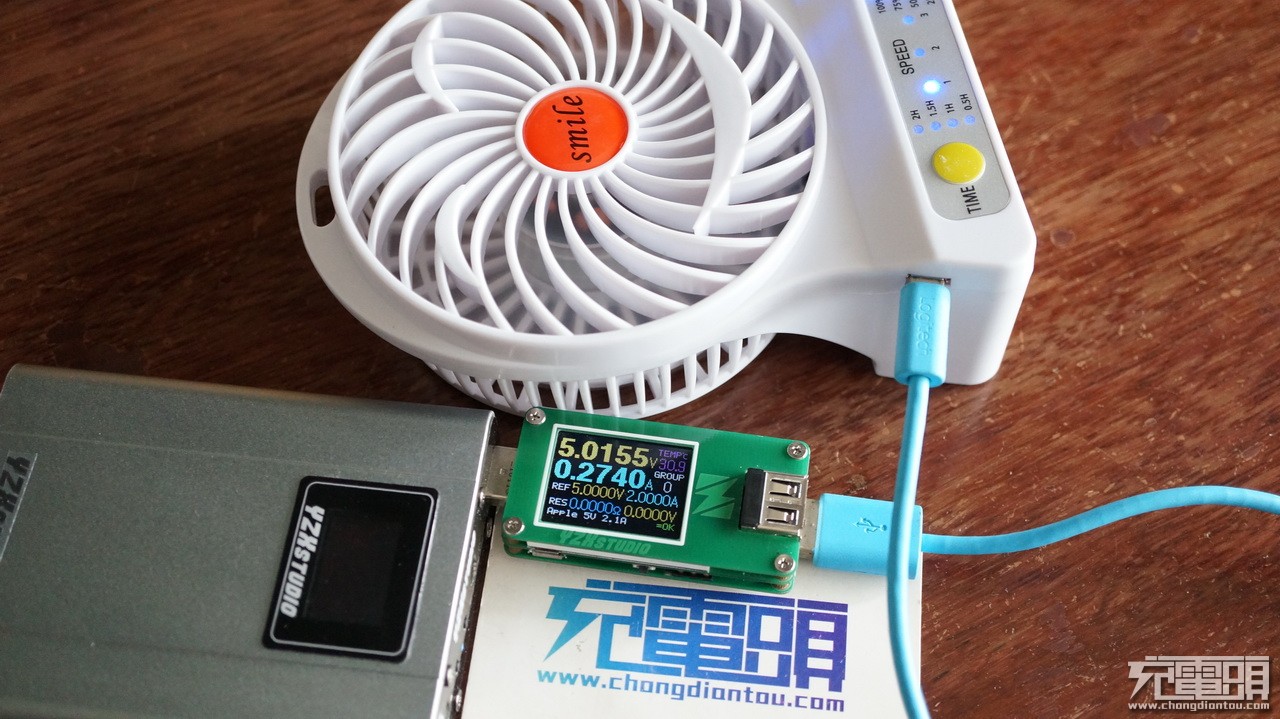

不装电池，1档 0.274A。

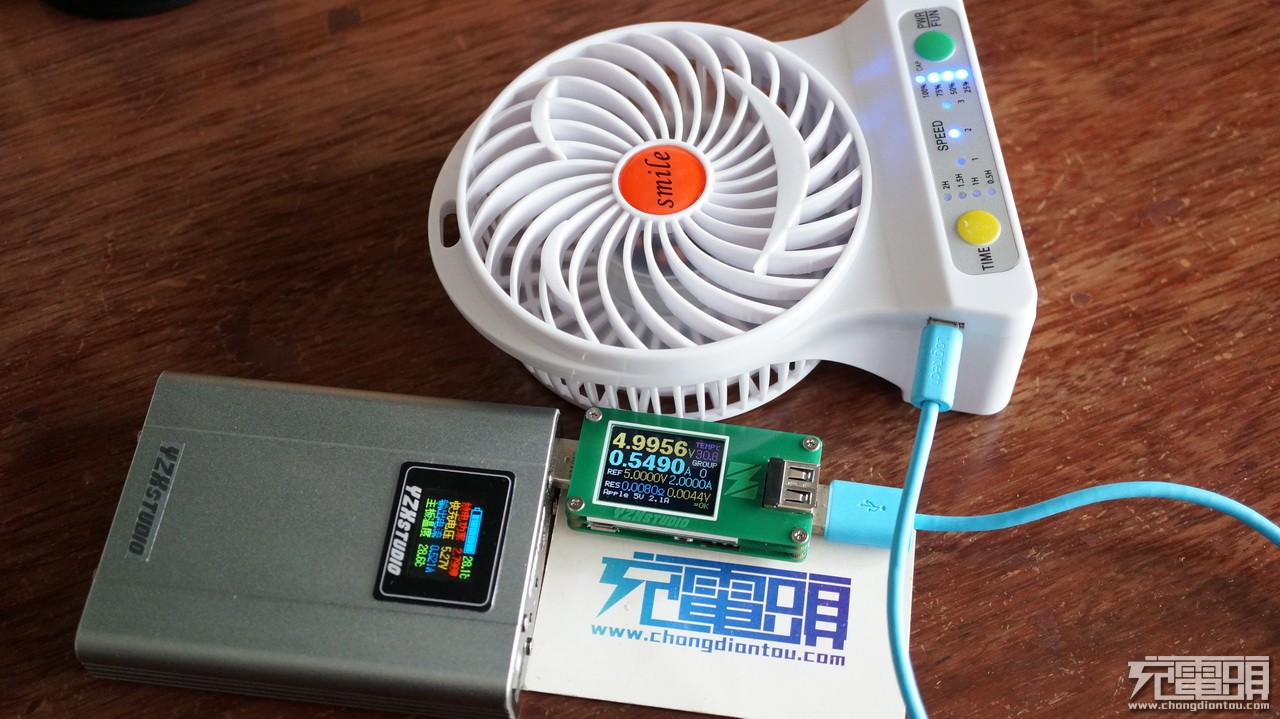

不装电池 2档 0.549A。

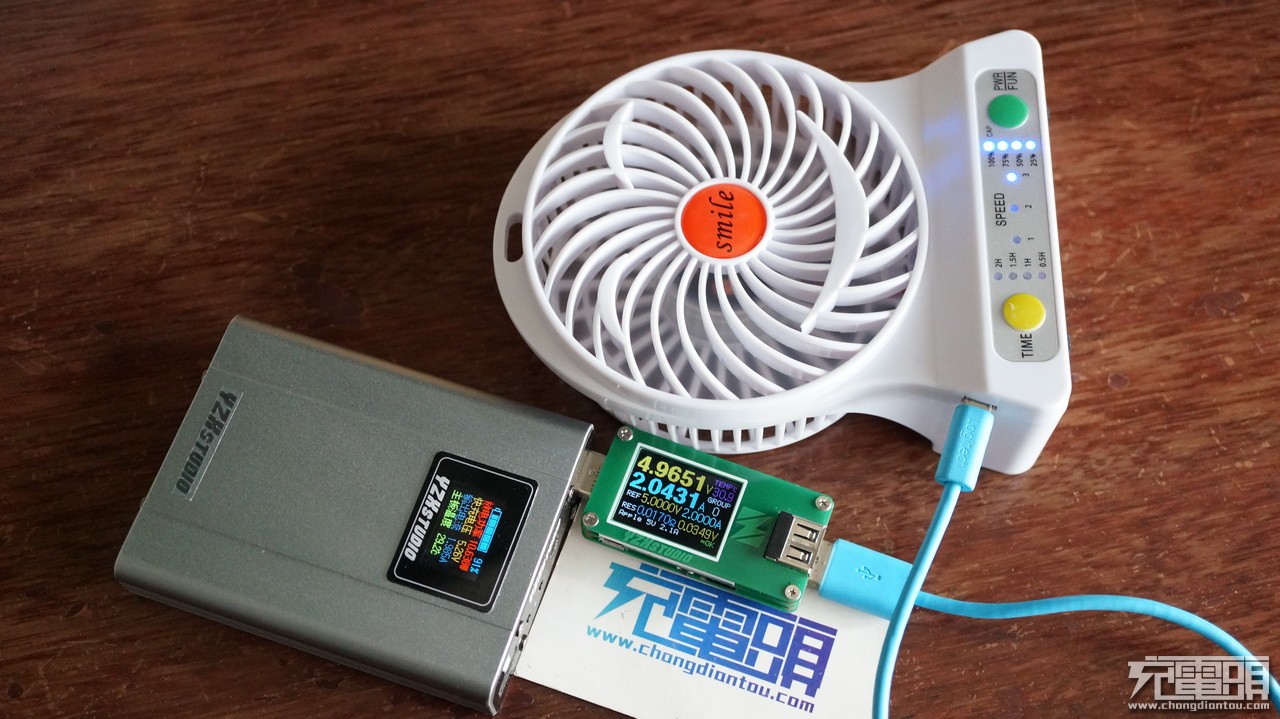

不装电池 3档 也就是最强风力的 2A耗电，这档很暴力，风扇放在硬的表面上很很强的震动，需要放软的物体上面才能消除震动。

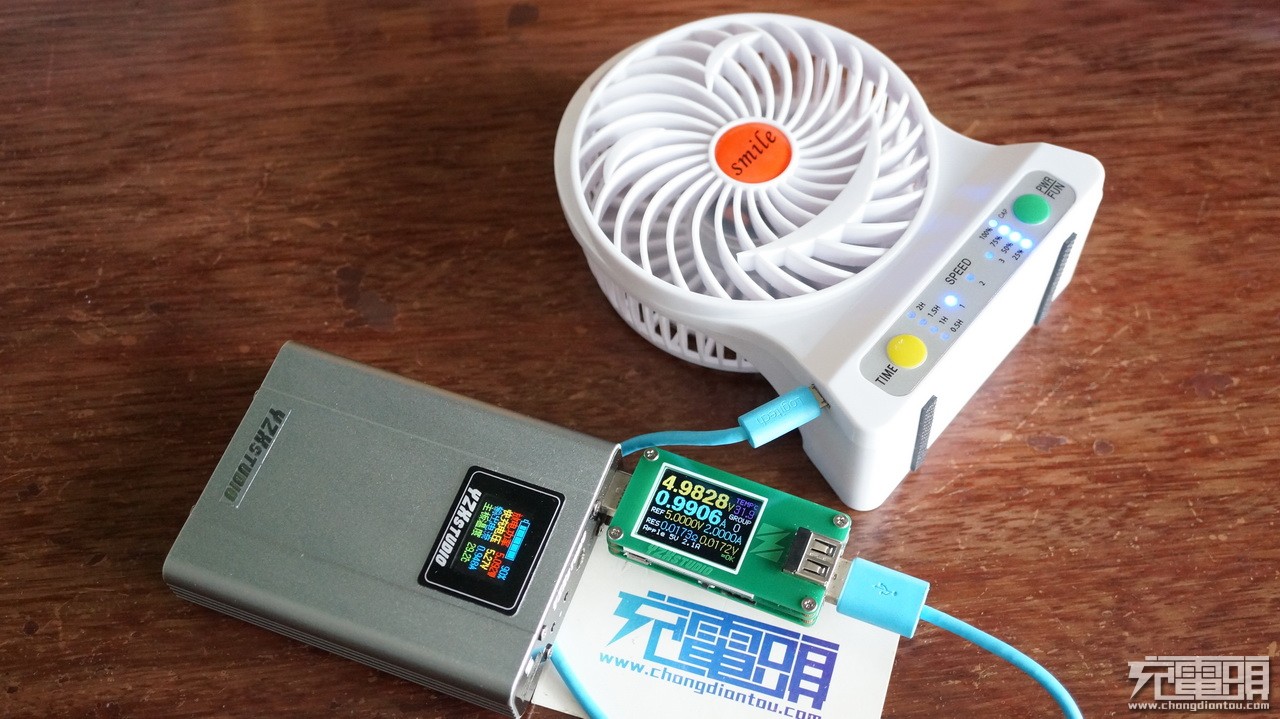

不开风扇，直接充电 1A 输入电压5V。

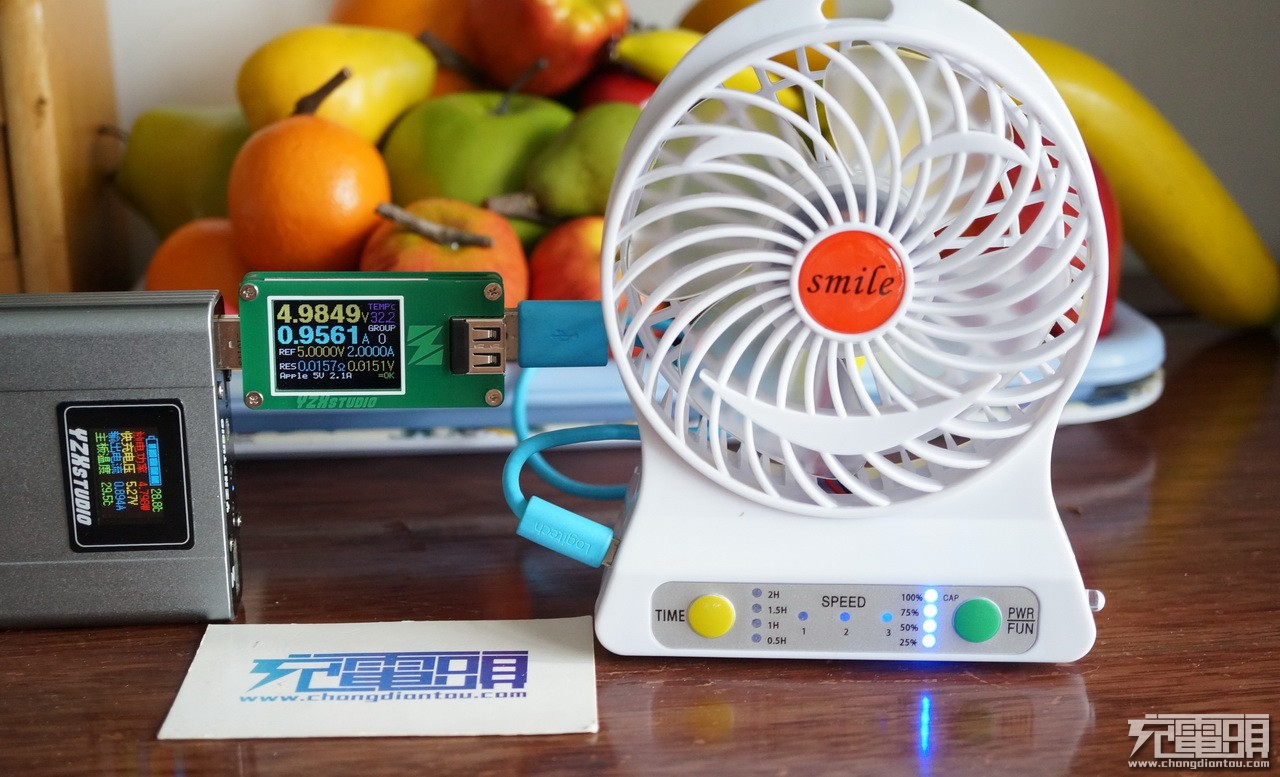

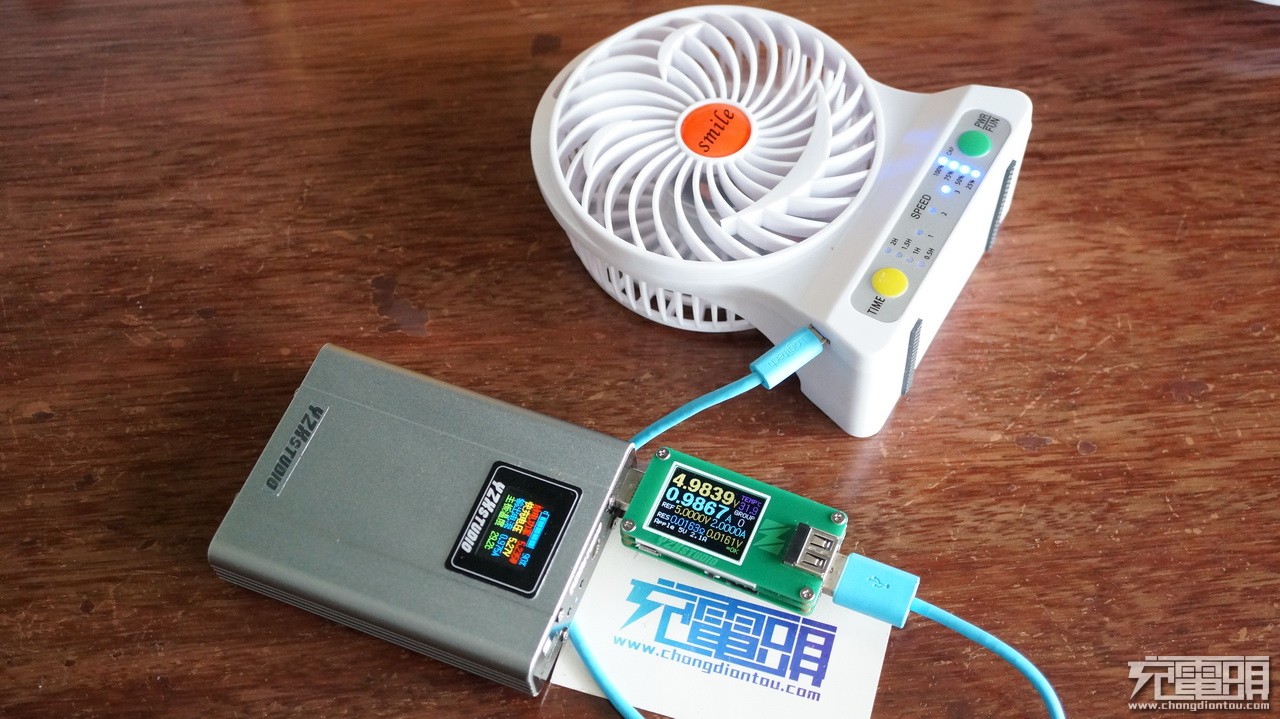

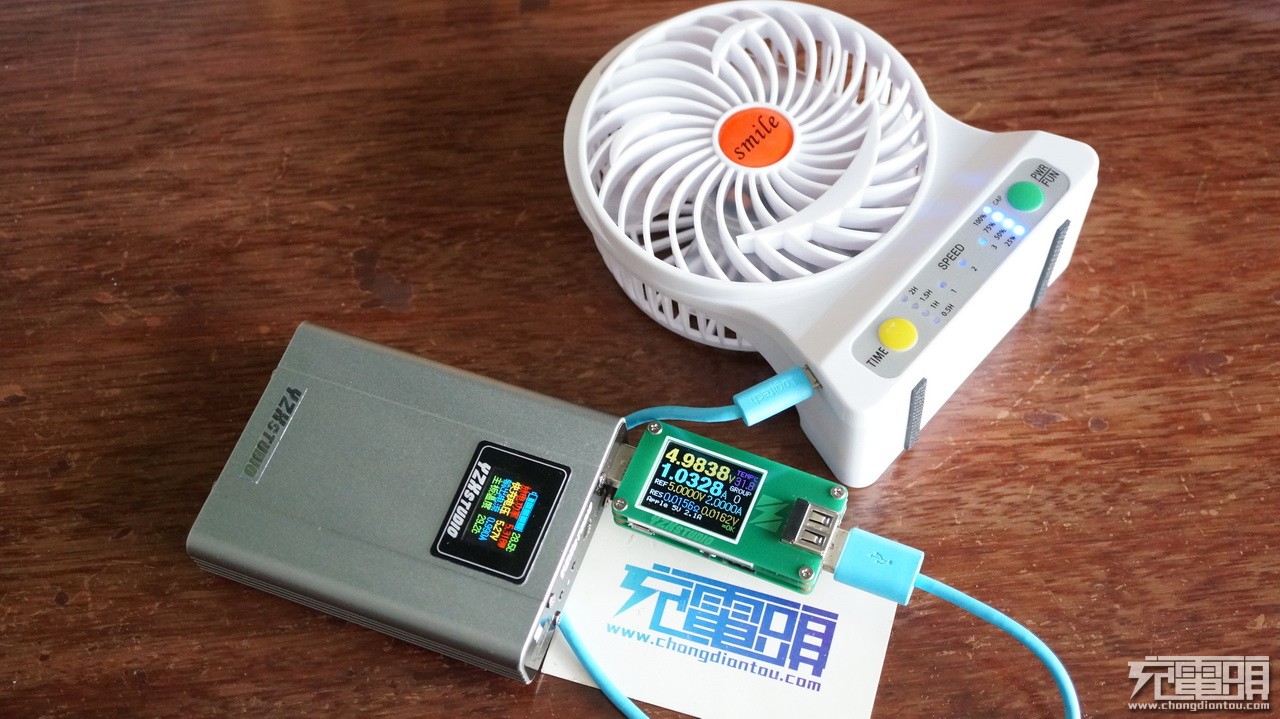

装电池 1档1A。

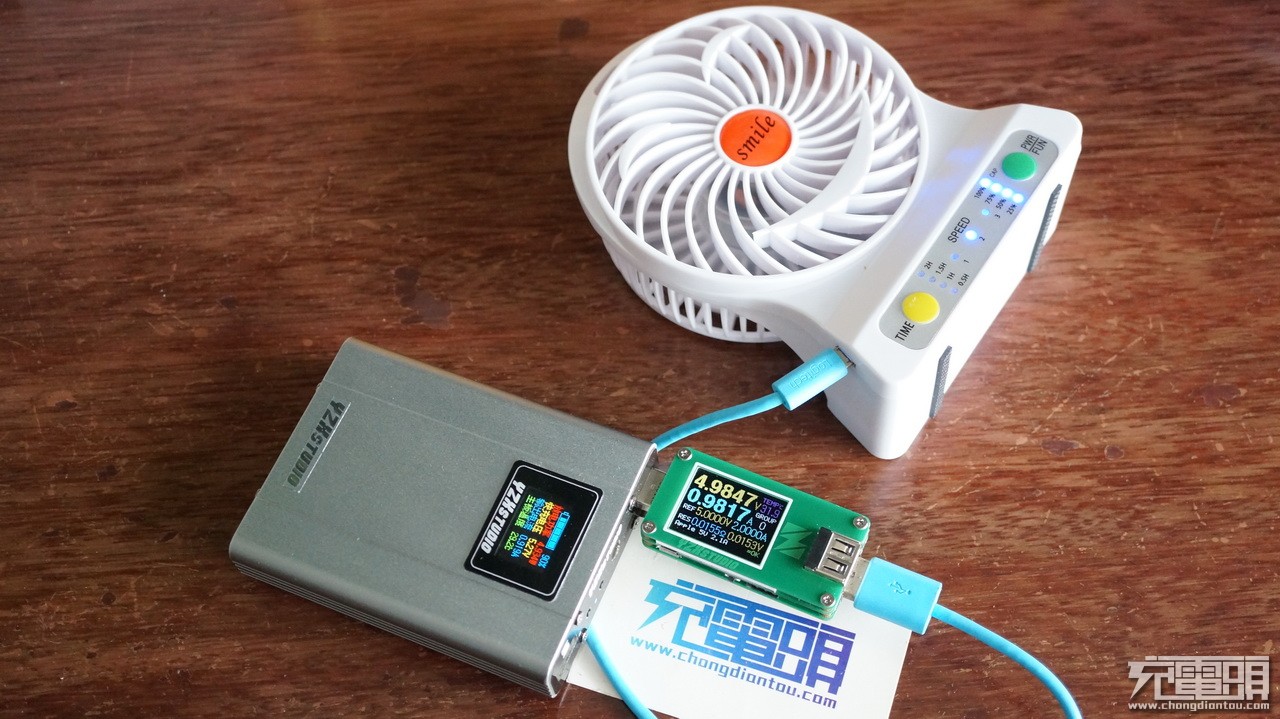

装电池 2档1A 风力会增强。
装电池 3档1A 风力继续增强，和不装电池是一样的风力。
装上电池，立起来，充电是1A。

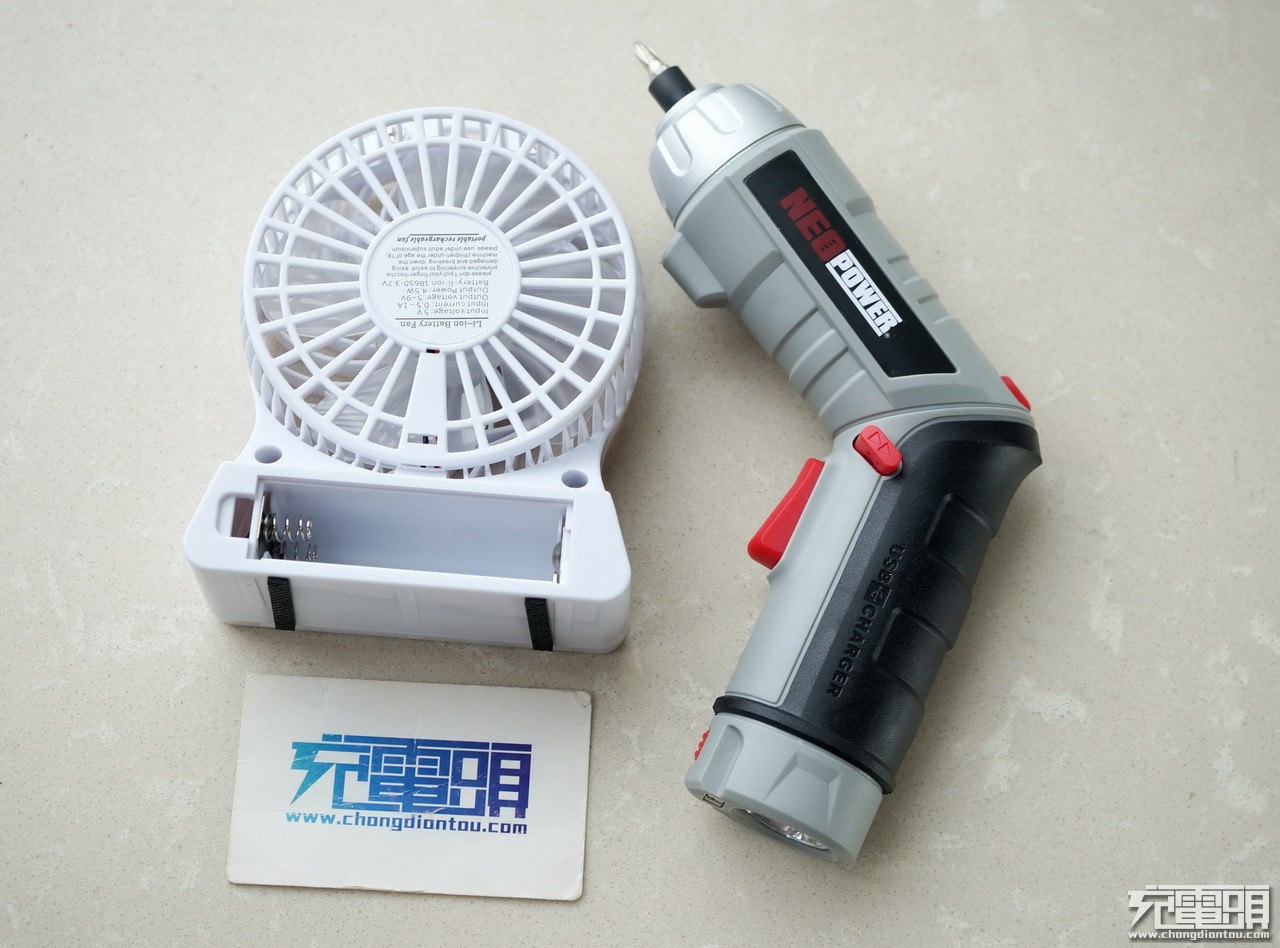

拆开，找了一个小螺丝起子，准备拆四个螺丝孔。
上面两个螺丝拆掉了，下面两个螺丝孔很深，这个钻头放不进。

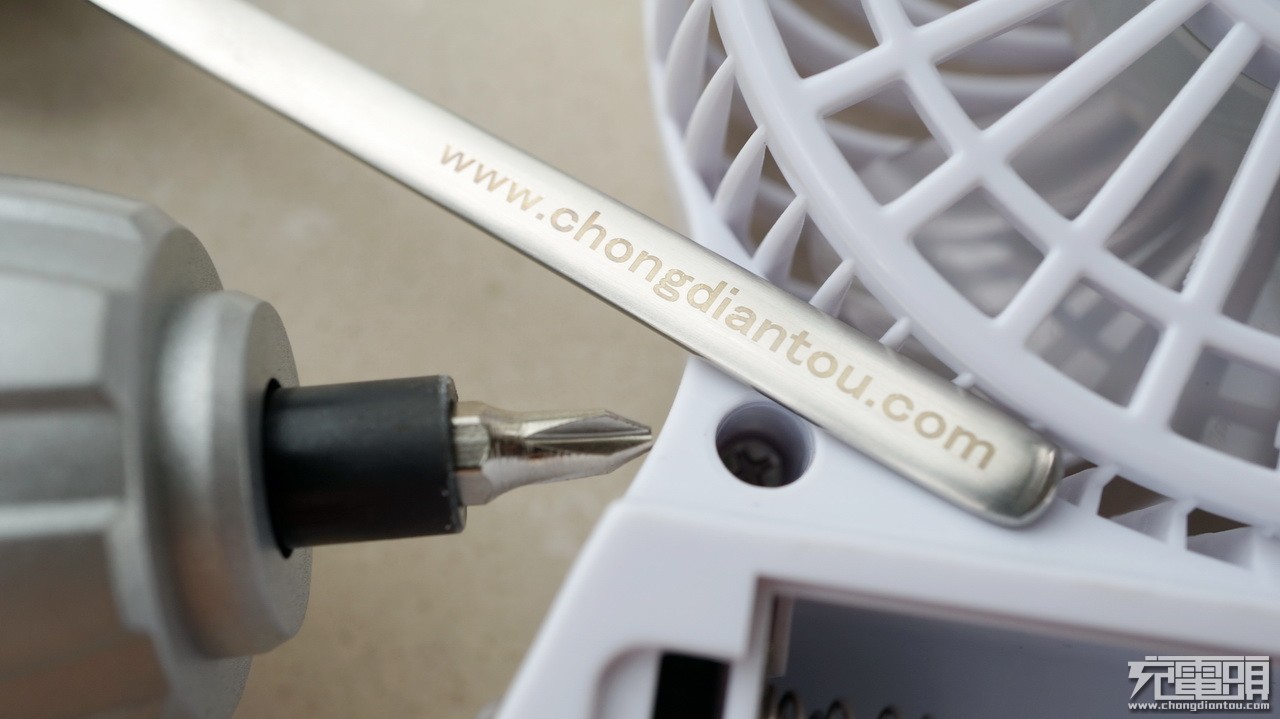

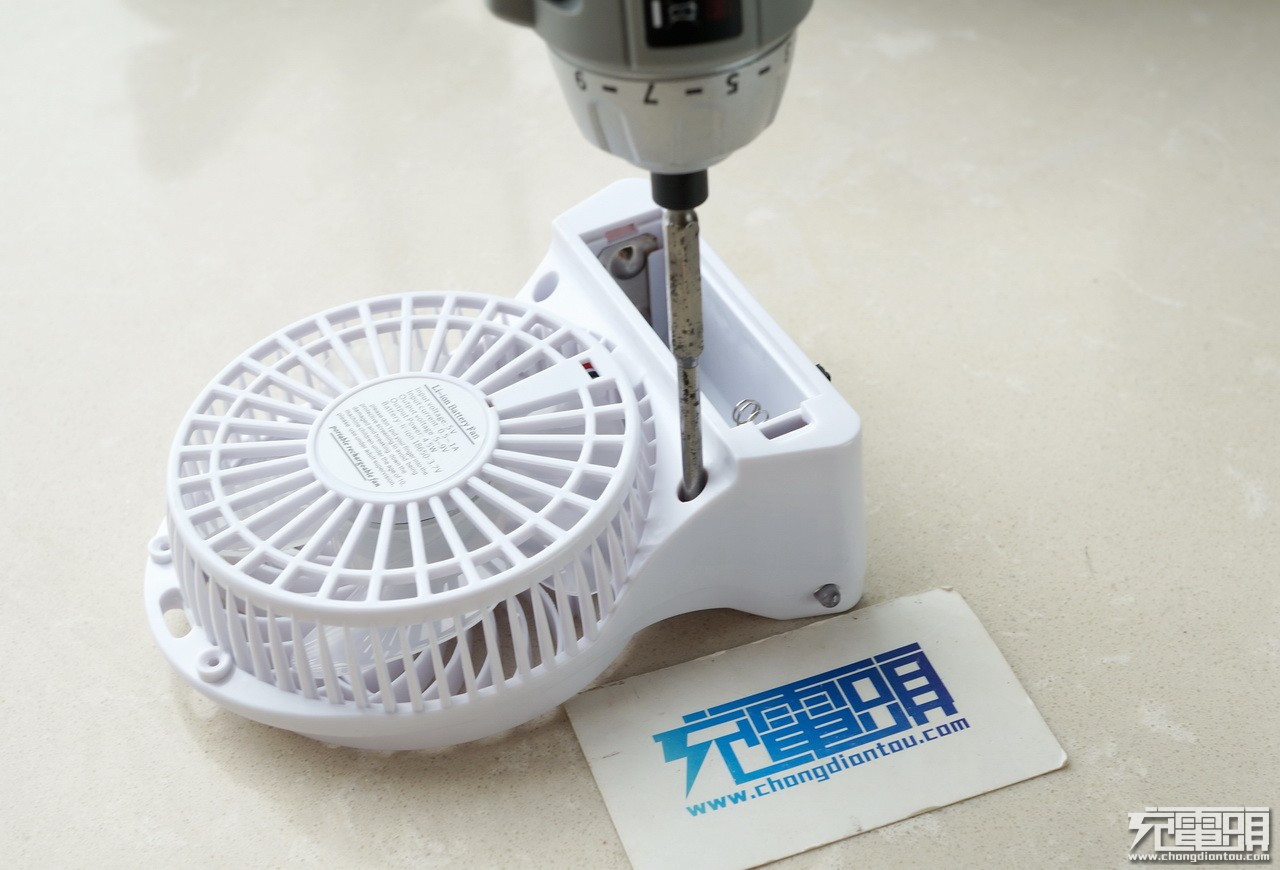

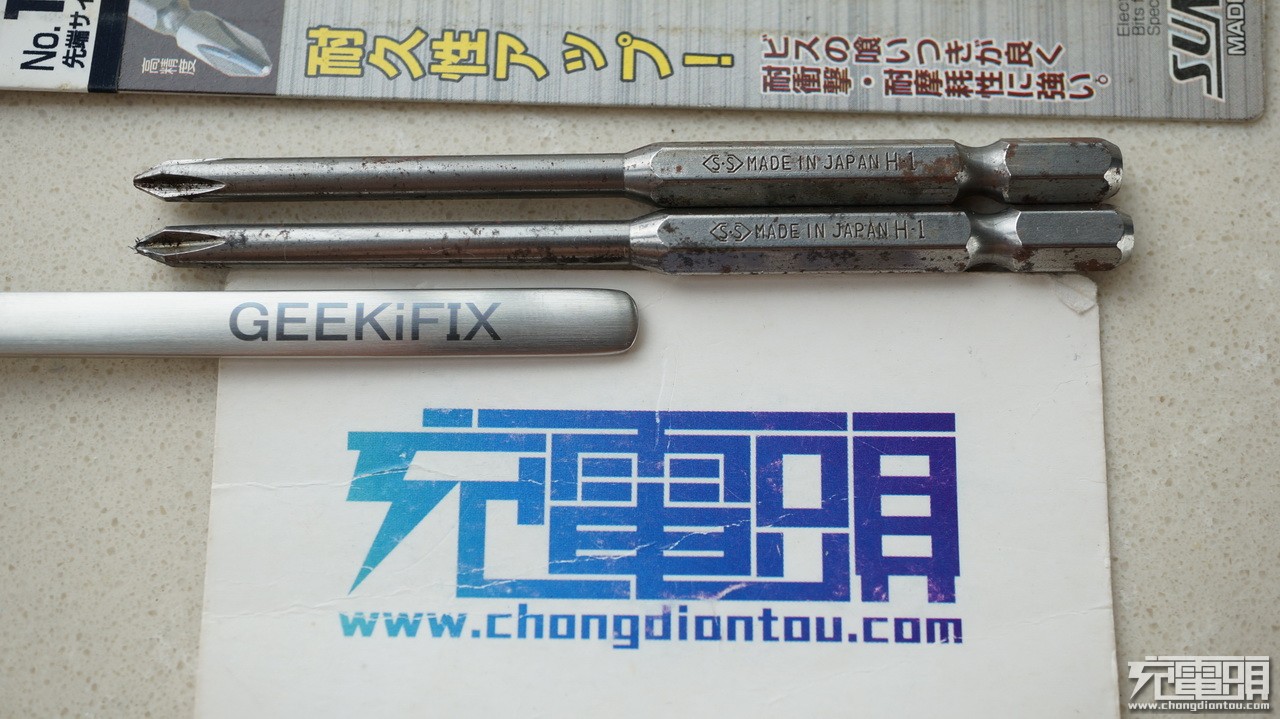

GEEKiFIX 极客拆工具不能少，长条起子，放置很久了，有点生锈，但不妨碍使用。
轻易开启。

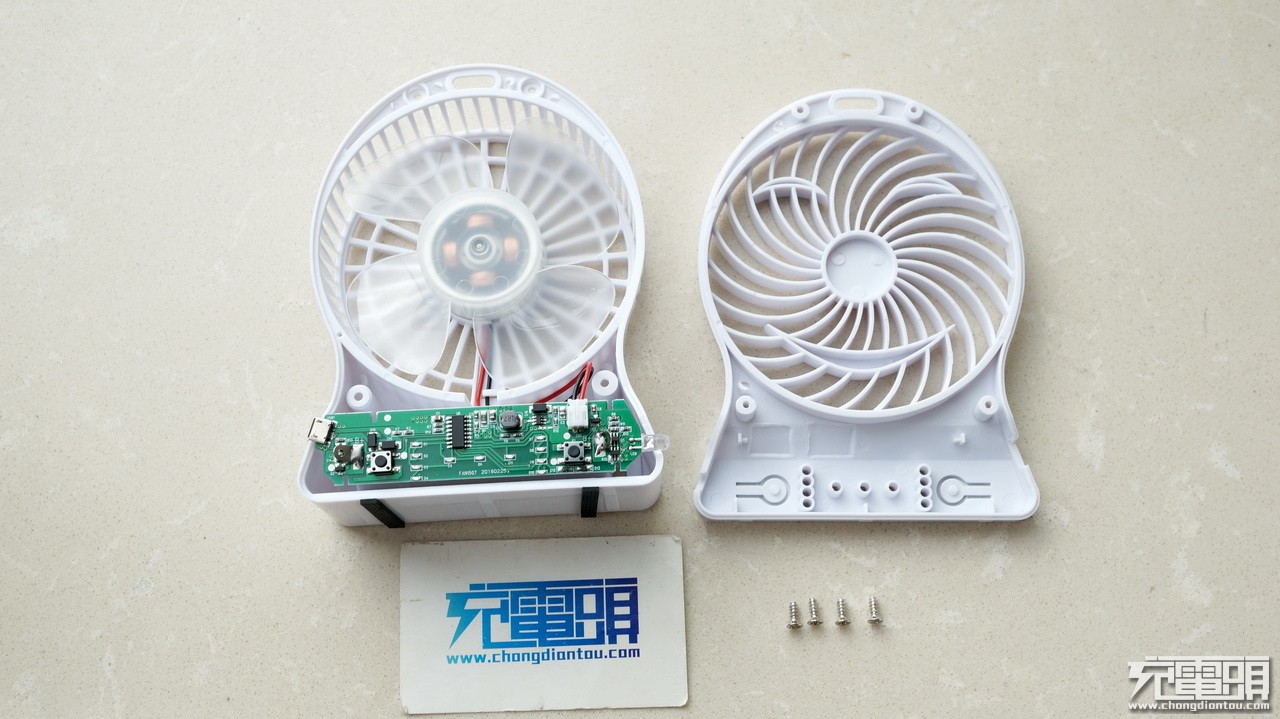

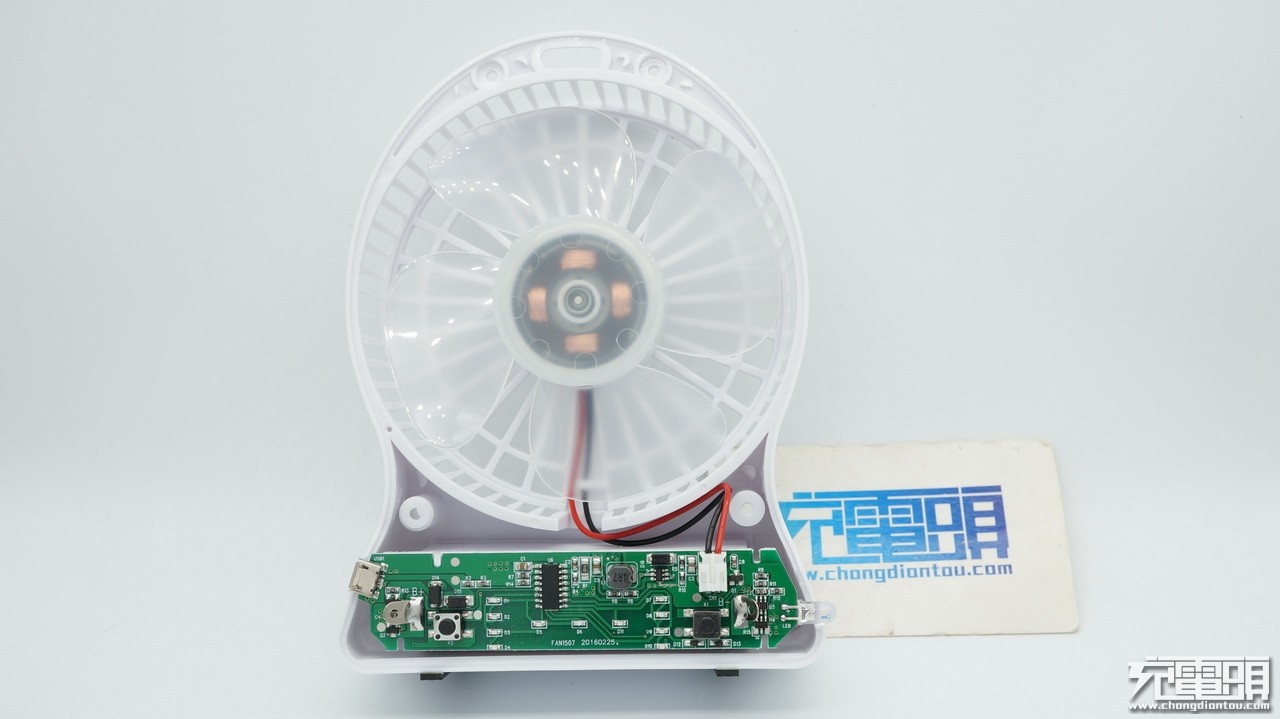

松掉四个螺丝，底盖揭开。

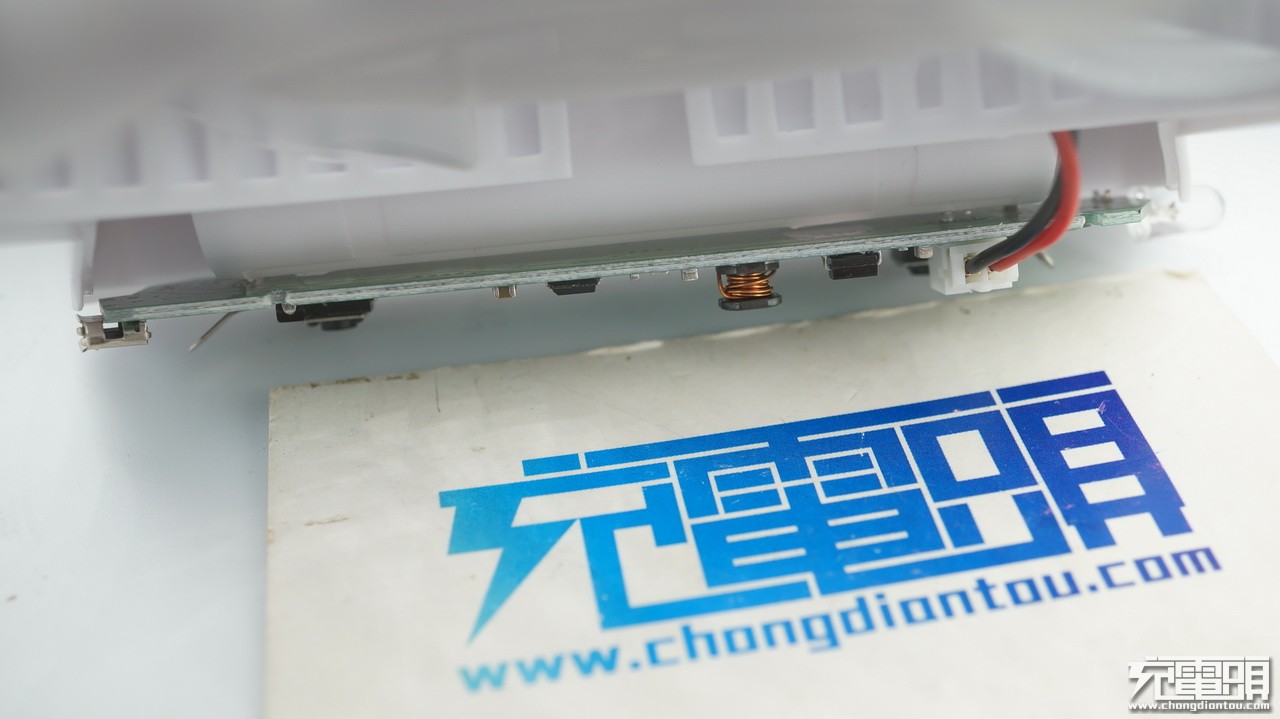

PCB不用螺丝固定，但是电池仓的正负极穿透PCB焊接的，直接拿不下来。

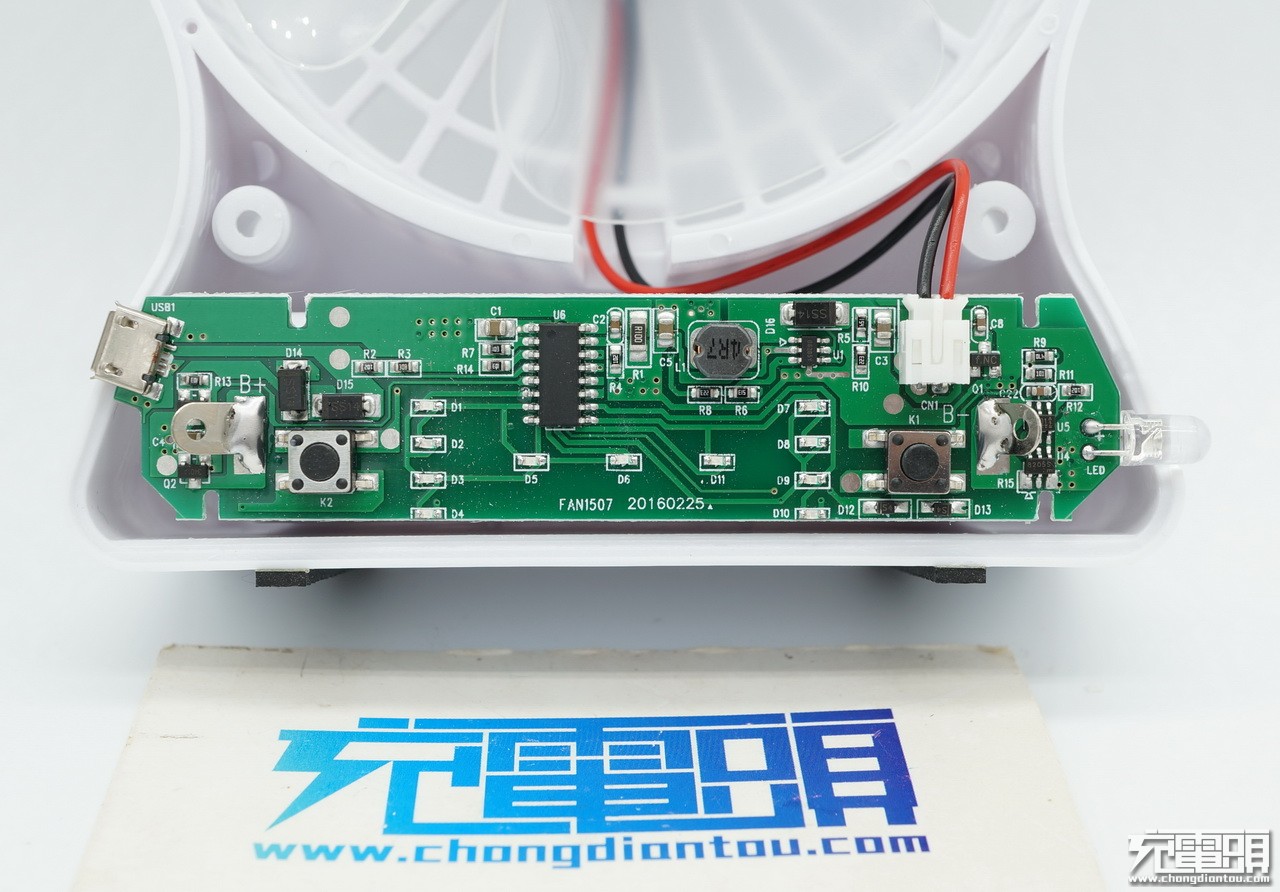

PCB特写，首鼎B6285Y升压方案。

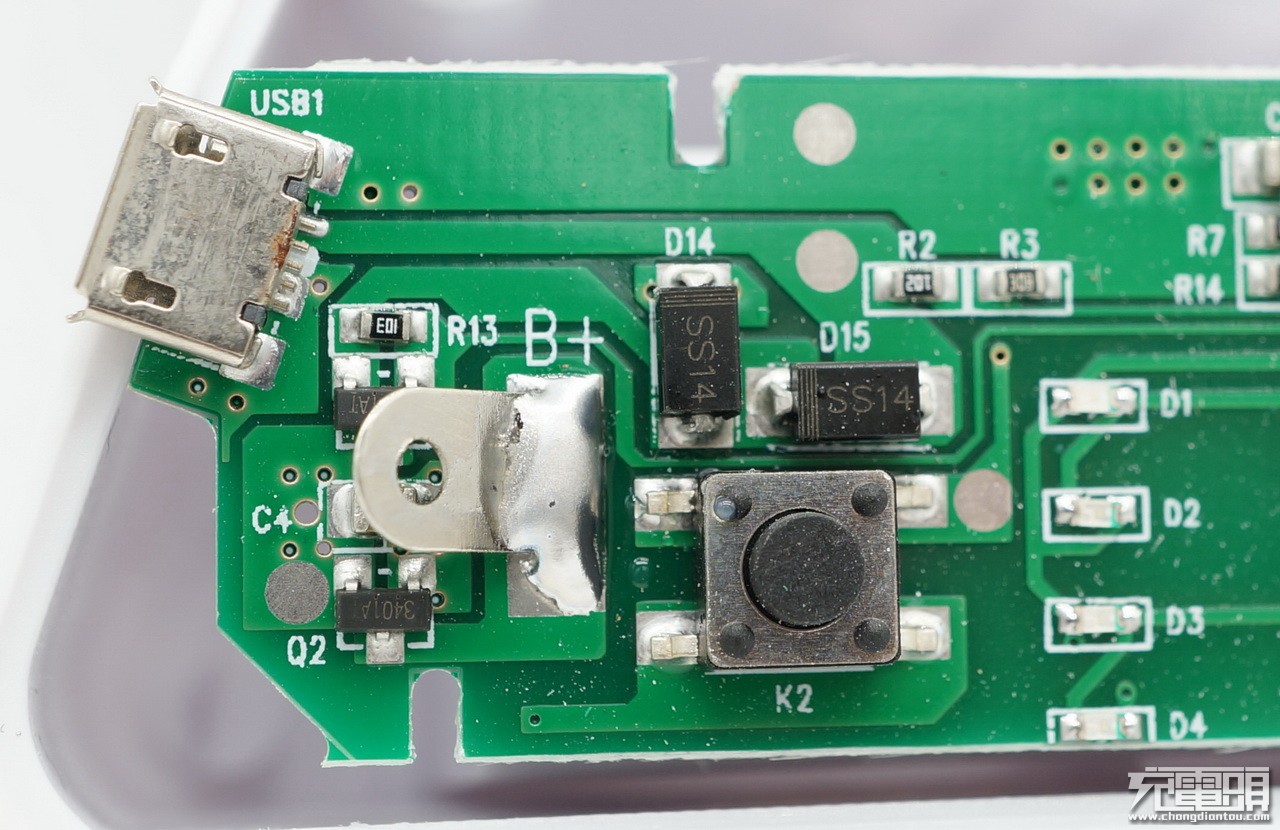

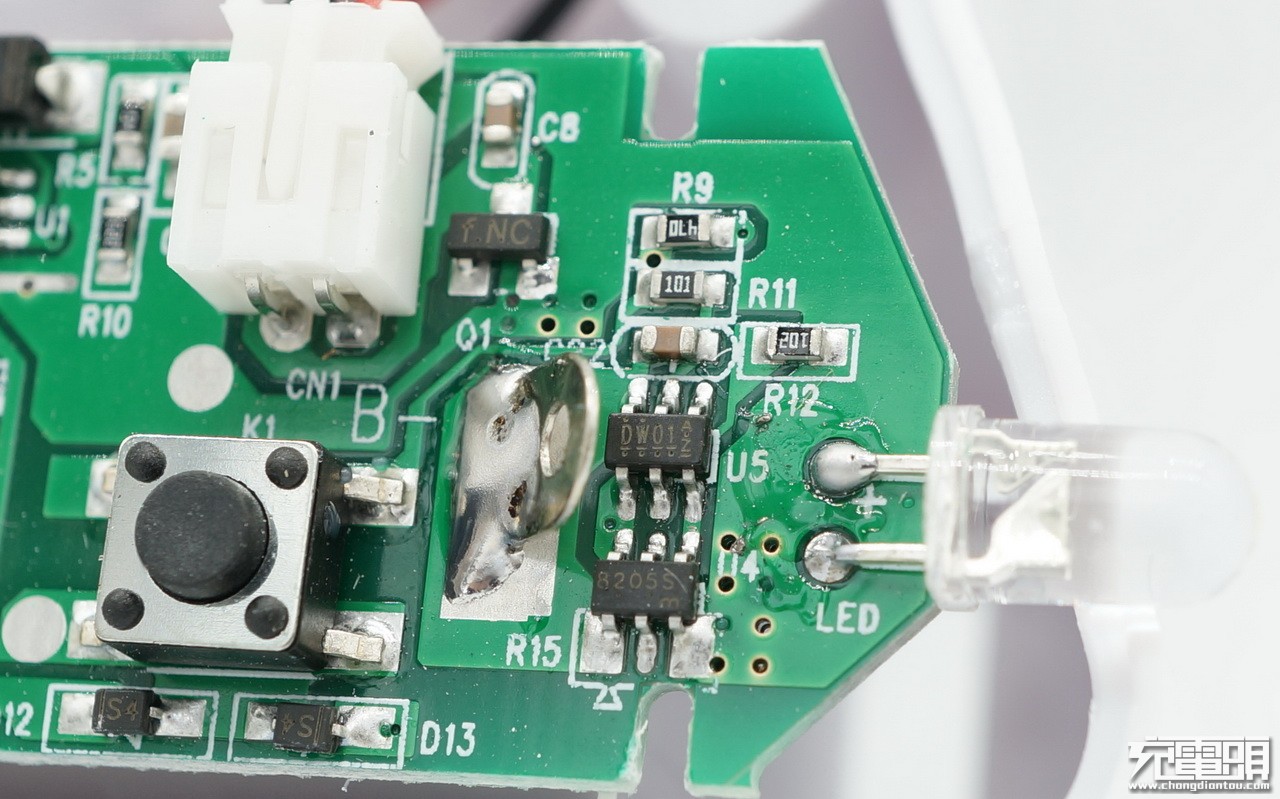

有保护板。
两个降压。

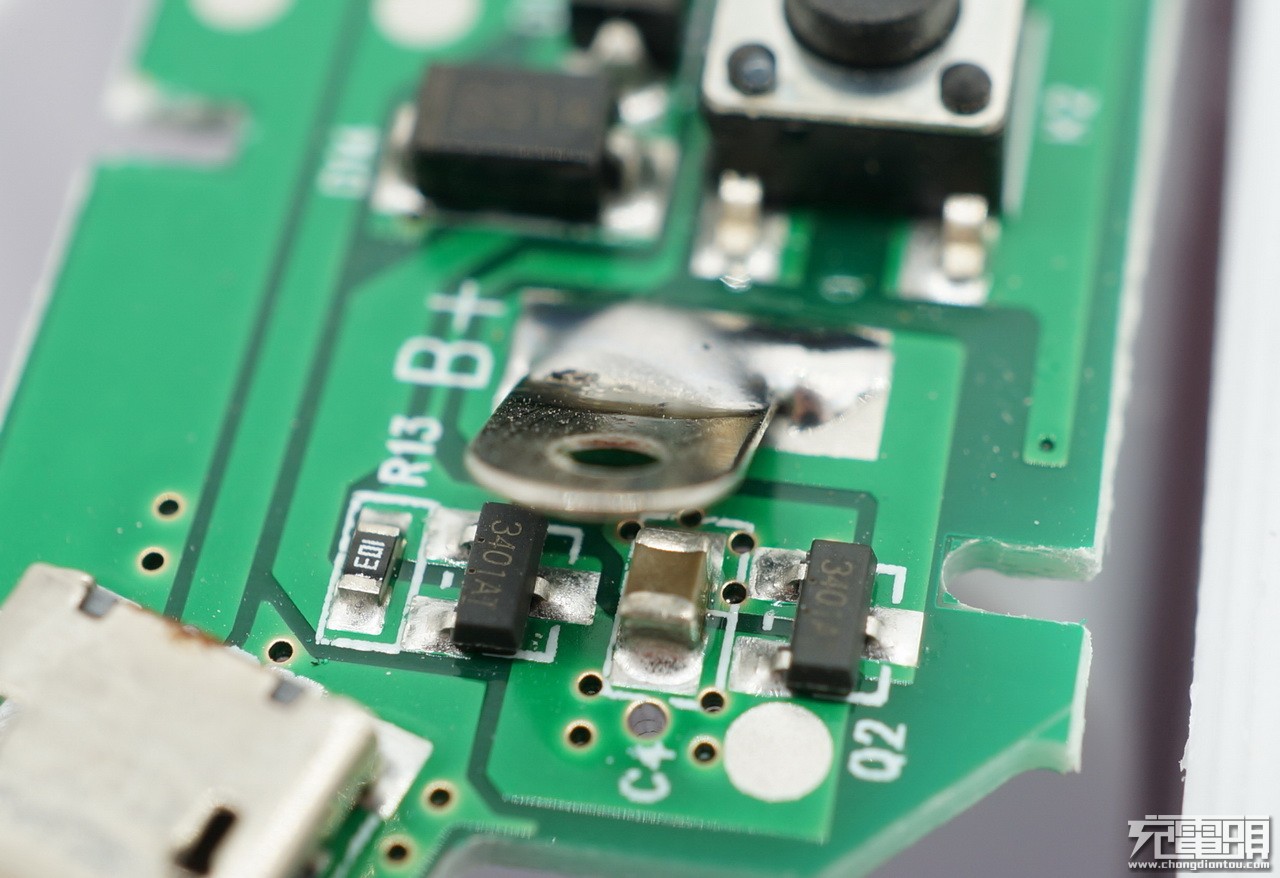

ao3401A，低压MOSFET。
PCB另外一面是空白色，没有元件，整个板子没看到充电管理芯片。
总结：双节18650提供了长时间使用，电池可以自己更换，不装电池也可以开机，提供三档调速，可直接用移动电源供电，但欠缺充电IC。
