钰泰半导体推出1μA工作电流升压芯片ETA1061，大幅延长无线设备的电池寿命

日前，钰泰半导体推出了量产版的超低工作电流的ETA1061，其具备超低至1uA的静态工作电流（Ultra Low Current，亚微安级别）和真关断技术(True OFF)，直指电池或太阳能供电的NBIOT、远程在线测量、便携式工业、高端蓝牙耳机充电仓、医疗测量设备和共享汽车等远程控制设备等应用而设计。

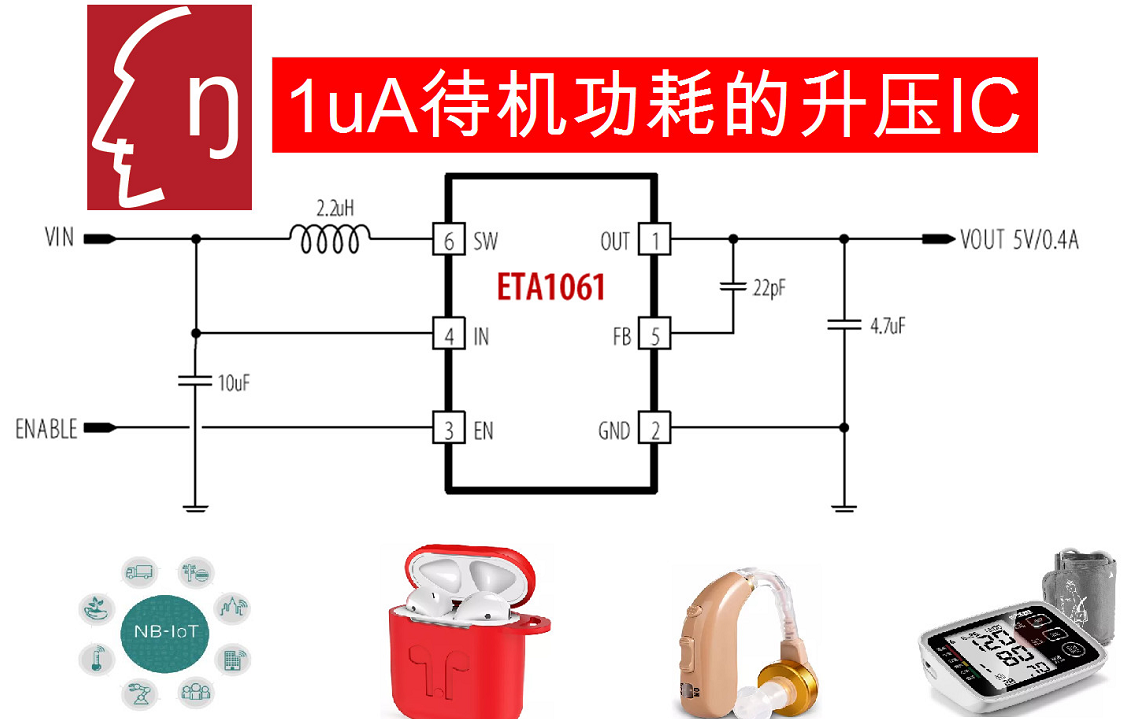

ETA1061全集成了上、下侧功率管，实现了单芯片同步升压。可固定5.0V输出或通过外置较大的电阻实现电压从Vin~5.0V之间调整，如上图所见，外围非常简便。ETA1061内置了高达1.4MHz的开关频率驱动器，使得外部电感感量可低至2.2uH以下，并且封装更为小巧，常规的扁平式贴片3mm*3mm的体积即可满足需求；不仅如此，极高的频率还省略了众多的Cout输出电容器，如图所述，ETA1061仅需要一个4.7uF以内的Cout电容，即满足5V-400mA的输出能力要求。

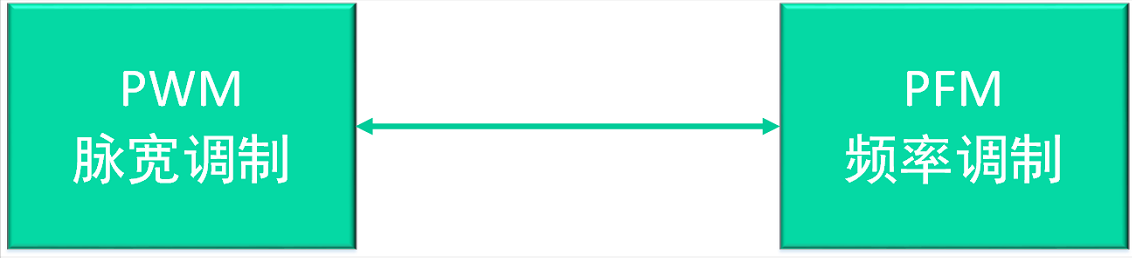

ETA1061为了追求极低的整机功耗和更高的转换效率，独创了PWM和PFM混合工作模式切换器。与传统的纯PWM模式不同，ETA1061能够自动的根据实际情况在不同的工作模式下切换，从而实现转换效率最大化和待机功耗最小化。

在重负载场景时，ETA1061将全速工作在高达1.4MHz的PWM模式，实现大电流和超低纹波的输出。而在轻载条件下，ETA1061将自动的降低工作频率，从而大幅度降低Idd工作电流到1uA的水平；凭借着超平滑的瞬态响应，ETA1061能够快速响应负载电流的瞬态变化，急速从轻载模式切换到重载模式。正是因为如此，ETA1061对于那些要求长期工作的便携式模块和一些工业级应用场景来说，显得非常有意义。

钰泰半导体市场经理TONY表示：“ETA1061采用了创新的设计技术，兼具超低静态电流和出色的电源抑制性能和瞬态响应，很适用于数字和射频应用。这些新型DC/DC BOOST专门针对小型陶瓷电容加以优化，可满足高性能、空间受限设计的要求。”

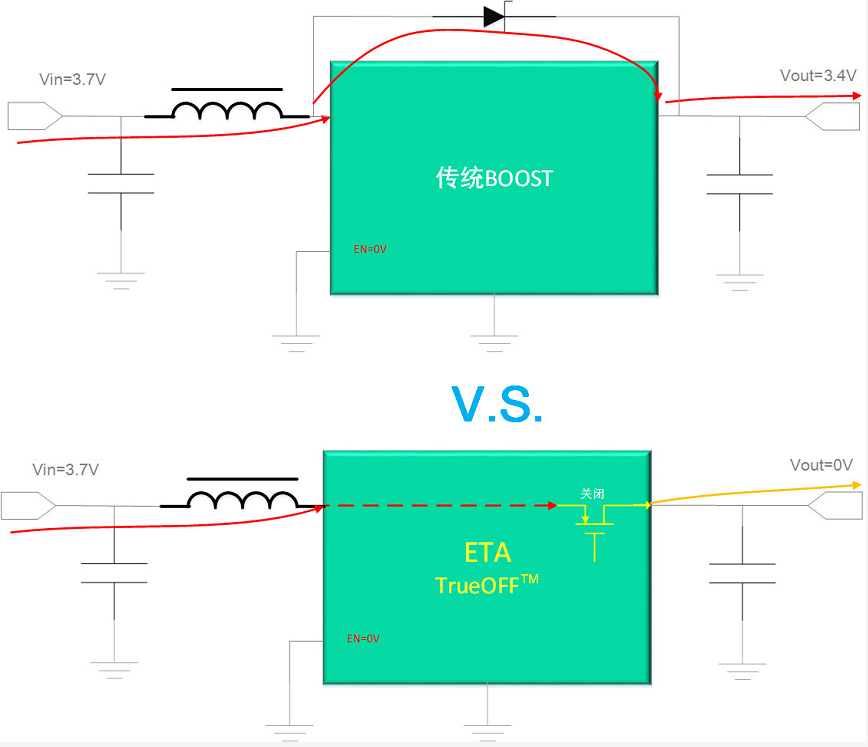

ETA1061还内置了真关断（Ture OFF）技术，该技术作为钰泰半导体专利池的一部分，广泛内置在钰泰半导体的BOOST芯片之中。凭借着独有和成熟的真关断技术，ETA1061能够在EN置低电平的时候，输出电压和电流皆为0。也就是说，与传统的DC/DC BOOST不一样，ETA1061可以通过拉低ENABLE，实现真正的零输出，这对于那些阻性负载，能够大幅度的降低功耗！将能量节省到最大化的水平。

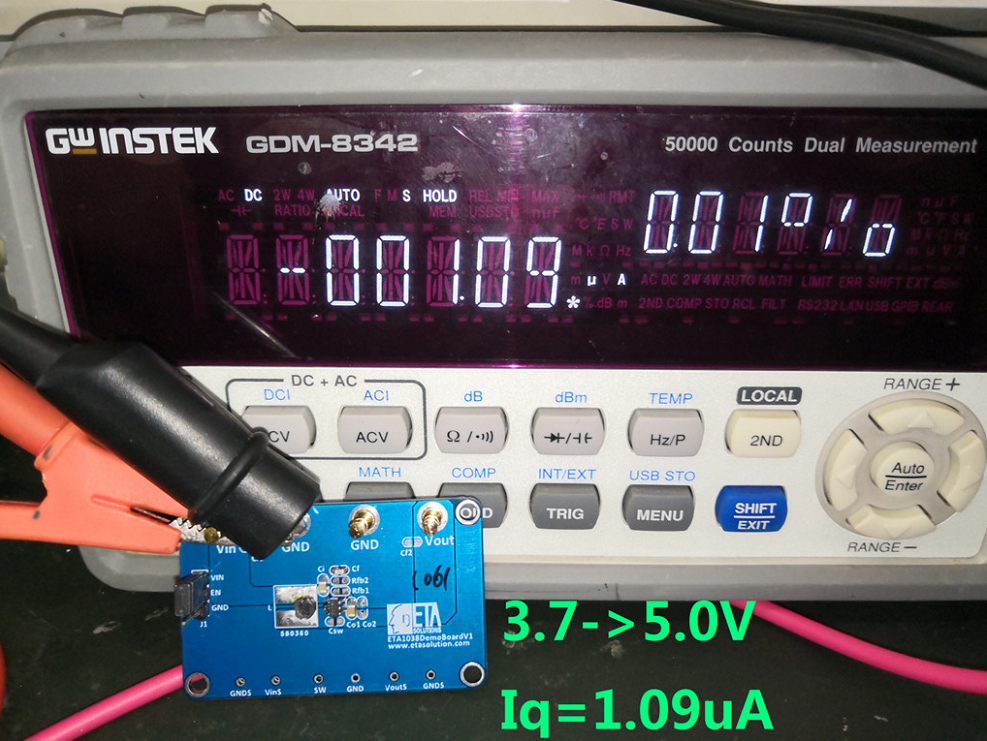

ETA1061在典型的3.7V锂电输入时，空载输出5.0V。此时Iq输入电流为1.09uA。

现在，ETA1061可提供量产型的SOT23-6和DFN2X2-6封装形式，提供固定电压值，其中5.0V版本电压兼具输出电压可调功能：

钰泰半导体提供了ETA1061_DESIGN-KIT评估工具来简化产品评估，该套件包含DEMO开发板和一个基于Excel格式的计算器，能够轻松计算电感、电容等外围元器件和输出电压计算，能够输出完整的BOM物料清单，协助你完成整个电路设计工作。欲了解更多信息以及下载产品手册，请访问钰泰半导体官方网站。
