最早接触USB电压电流表，还是数码管显示的那种，量程窄，精度也不高。但是USB电压电流表非常好用，当时为了试验小米10400移动电源的充电电流，配合各种充电器和数据线，玩的不亦乐乎。手里先后有多种USB表，算下来也十几个了。平时随身带的除了数据线和充电器、移动电源之外，USB电压电流表也是必备。现在充电头网的飞龙表终于开始试用了，到手之后迅速简单评测一下。

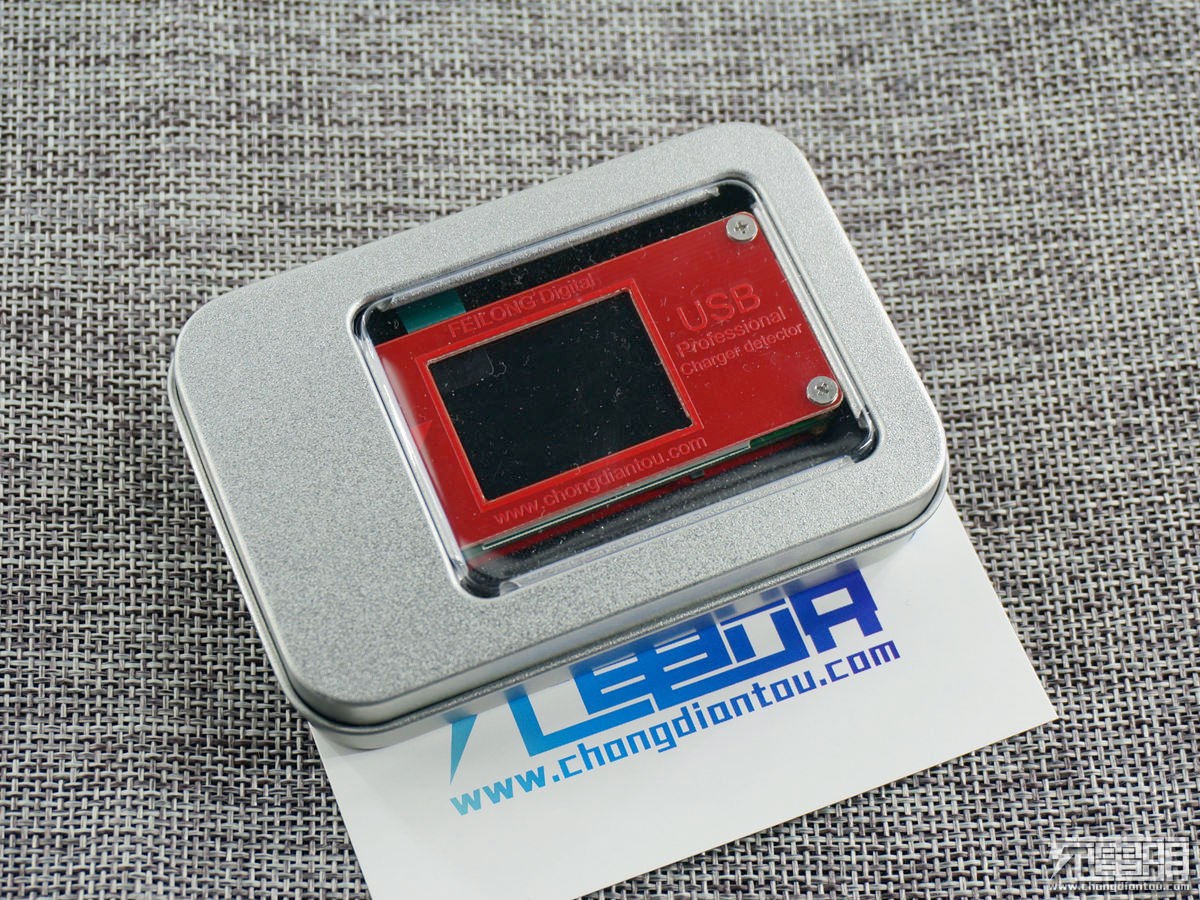

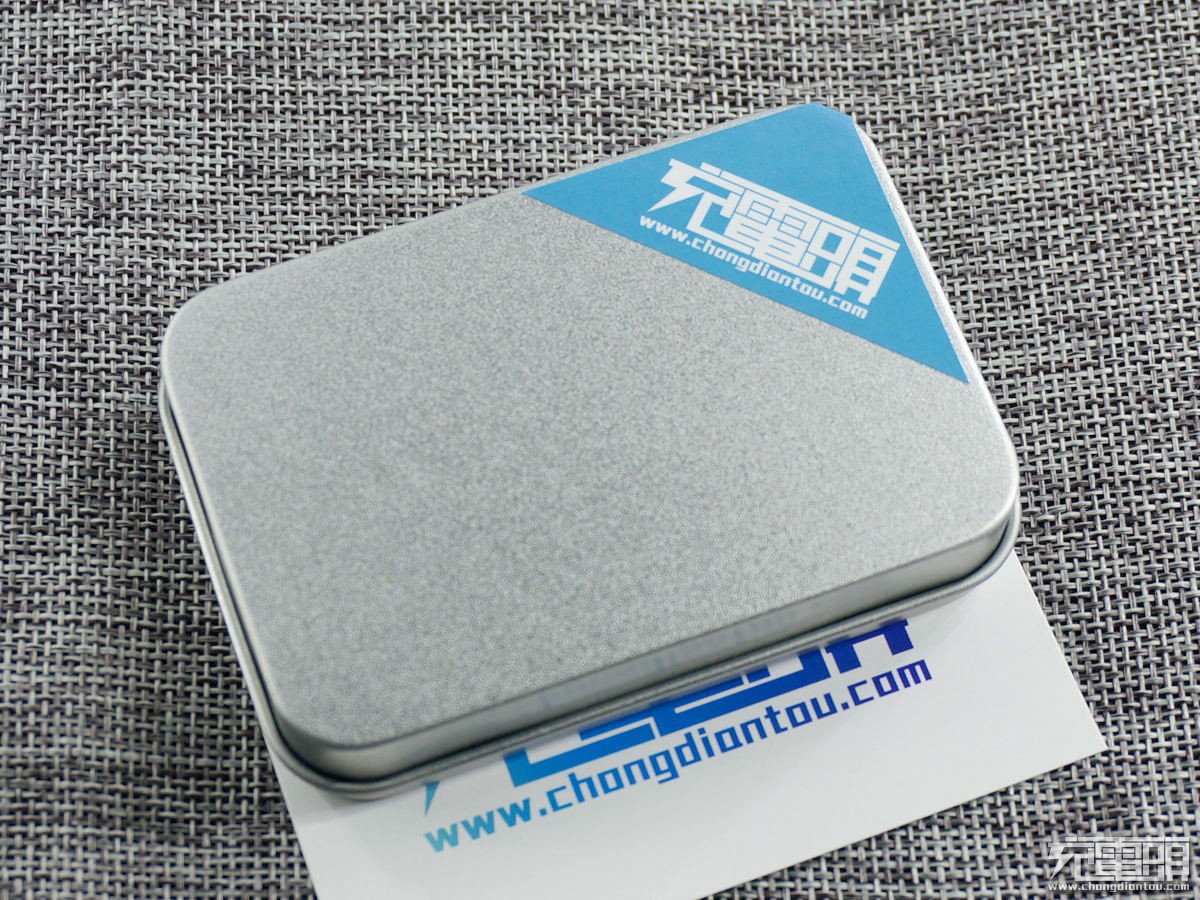

外包装，和很多USB电压电流表一样，这种开窗式的金属材质外壳。

背面贴上了充电头的三角贴。

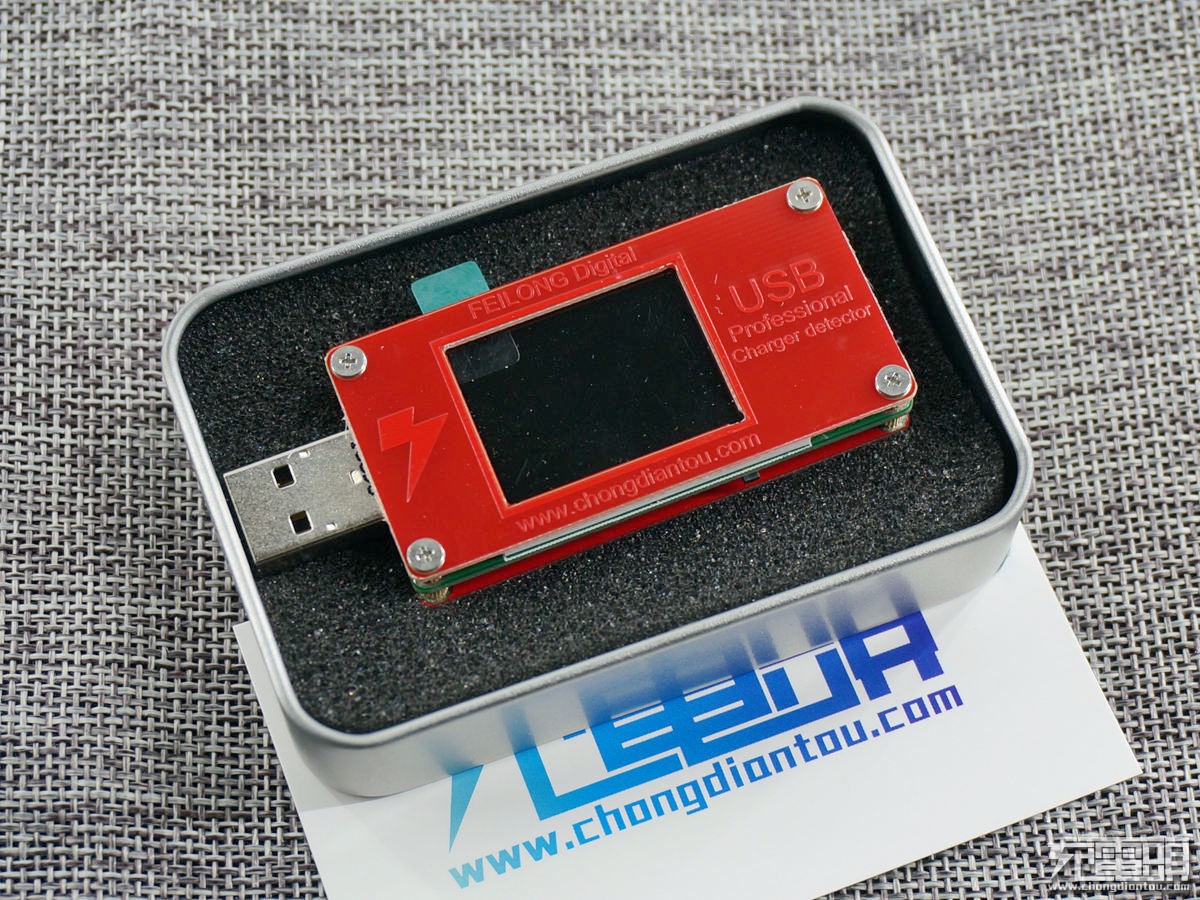

垫有海绵减震。

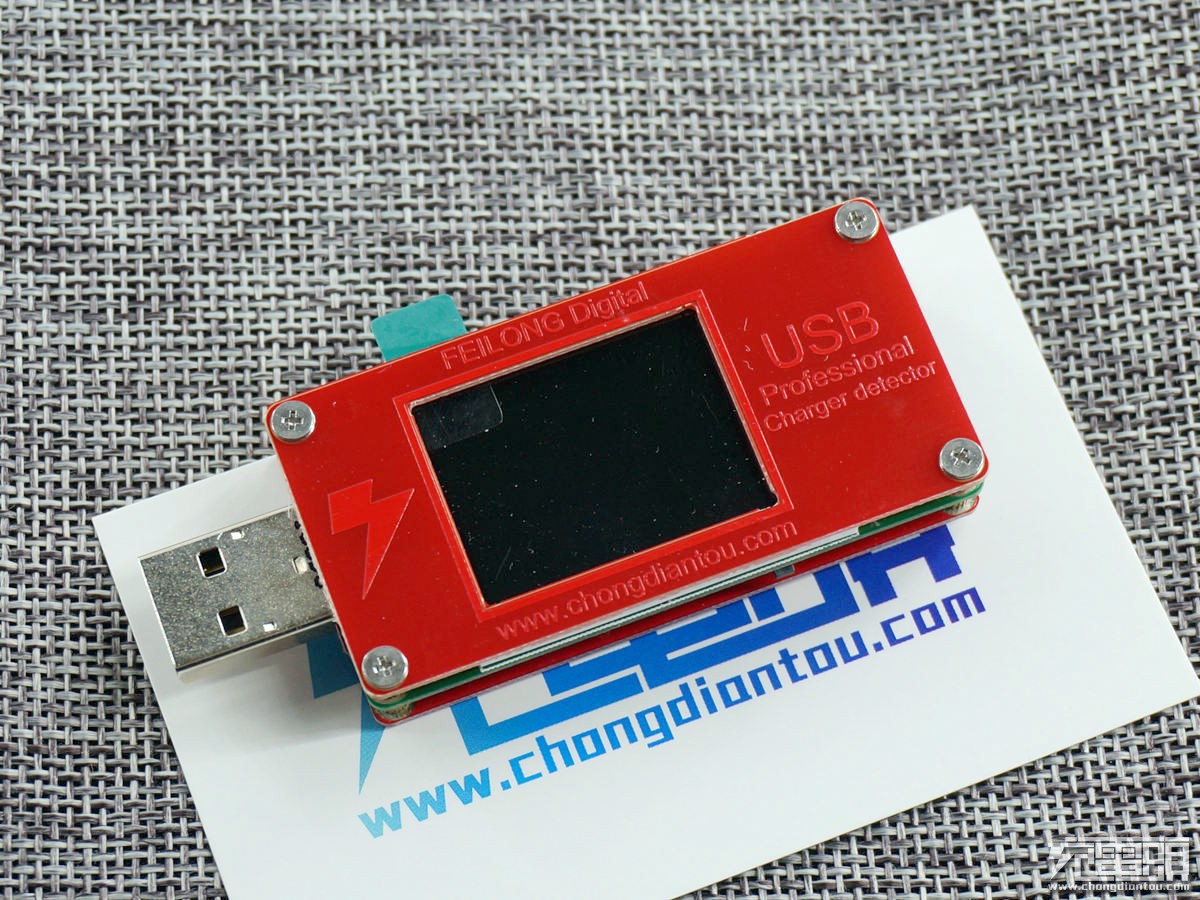

飞龙表FEILONG Digital，USB Professional Charger detector，www.chongdiantou.com。屏幕上还有保护贴，急着发帖，顾不上撕掉。

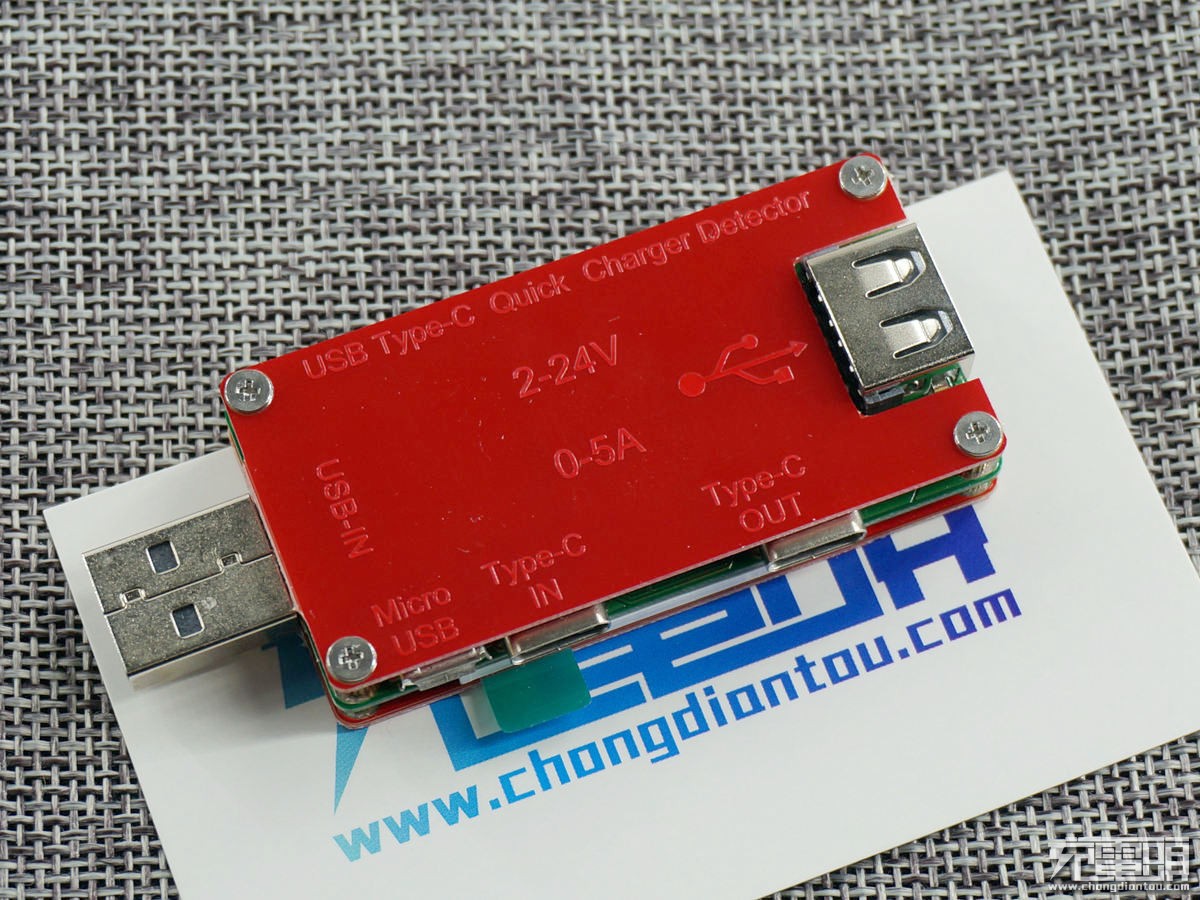

背面对接口进行指示，除了USB-A的公头和母头各一个之外，还有一个Micro USB和两个Type-C接口，其中Type-C接口分IN和OUT。量程2-24V，0-5A。

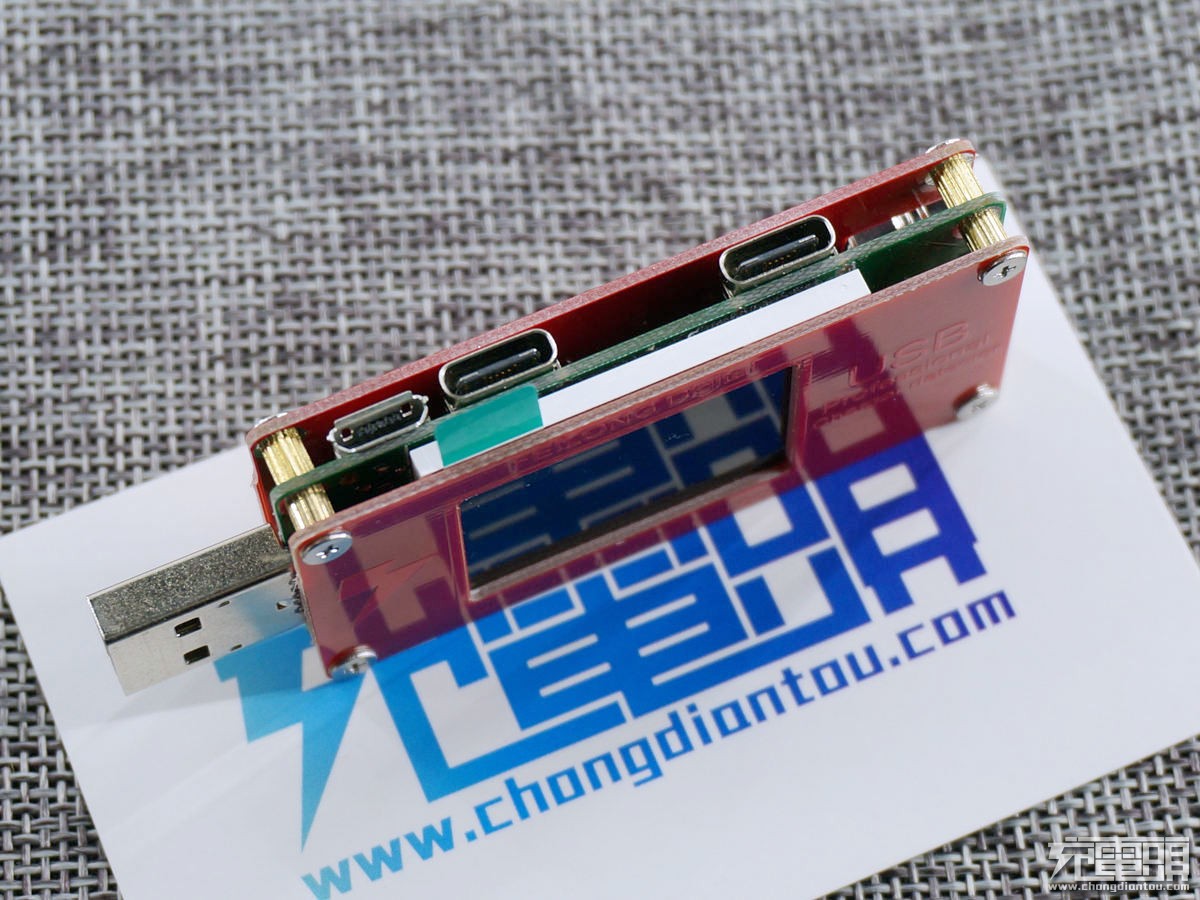

屏幕的上一侧，从左至右分别是一个Micro USB和两个Type-C接口。

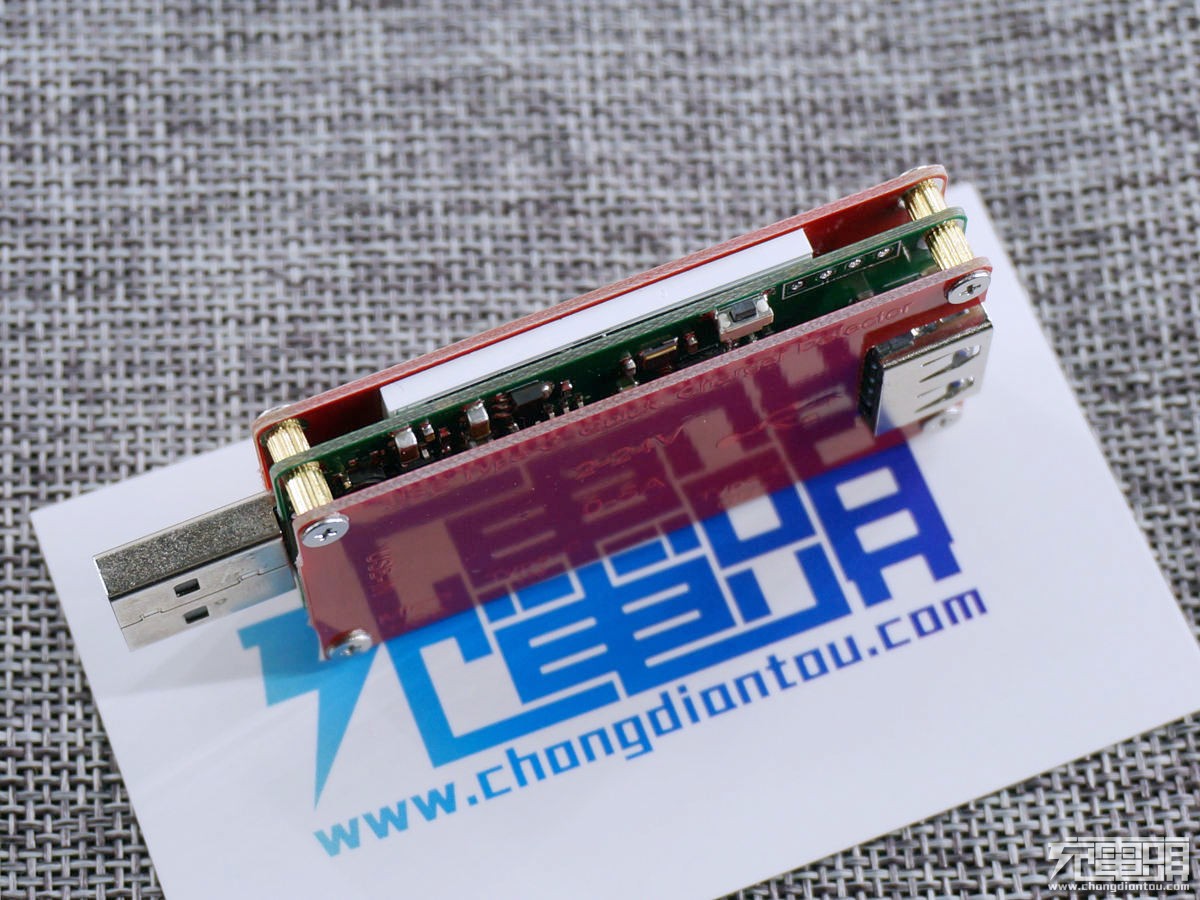

屏幕的下一侧，右边有一个按键开关。

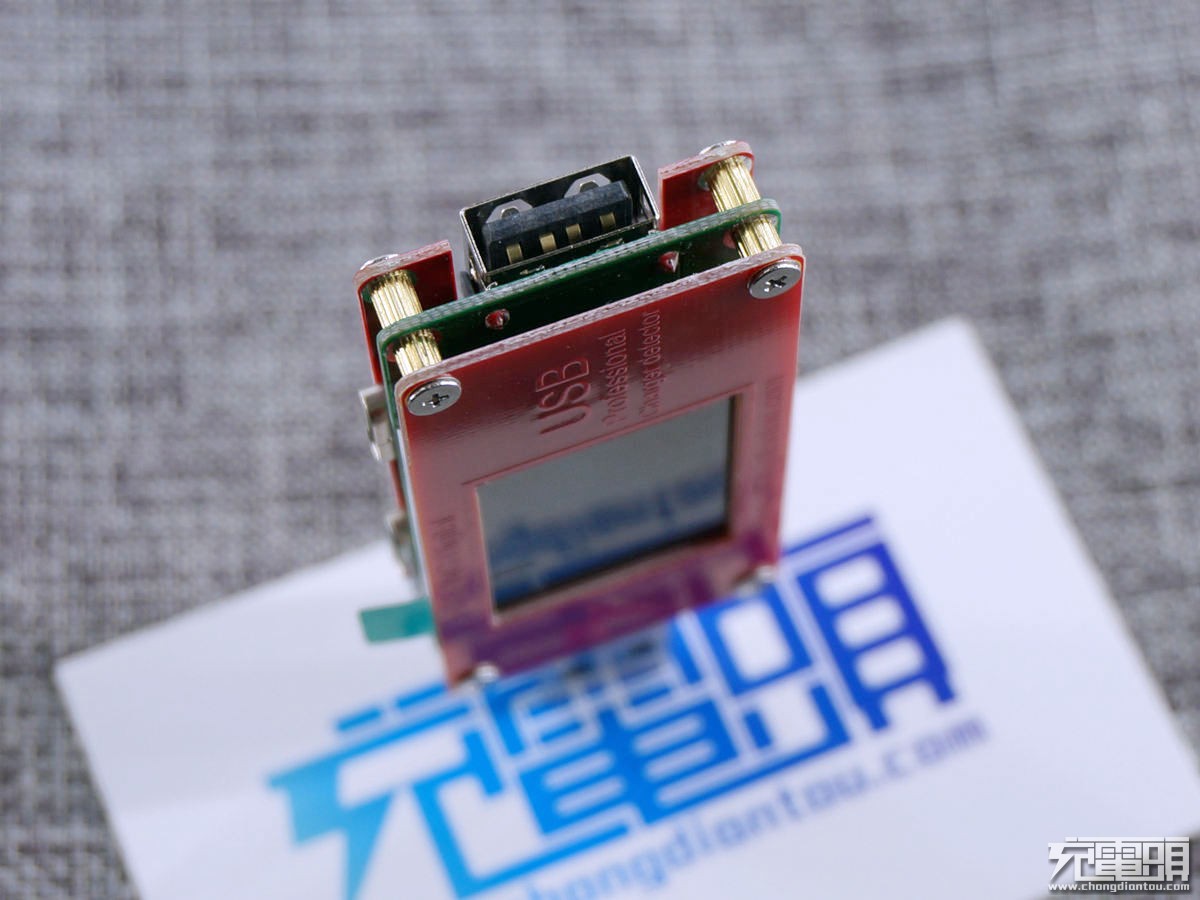

USB母座是反向的。

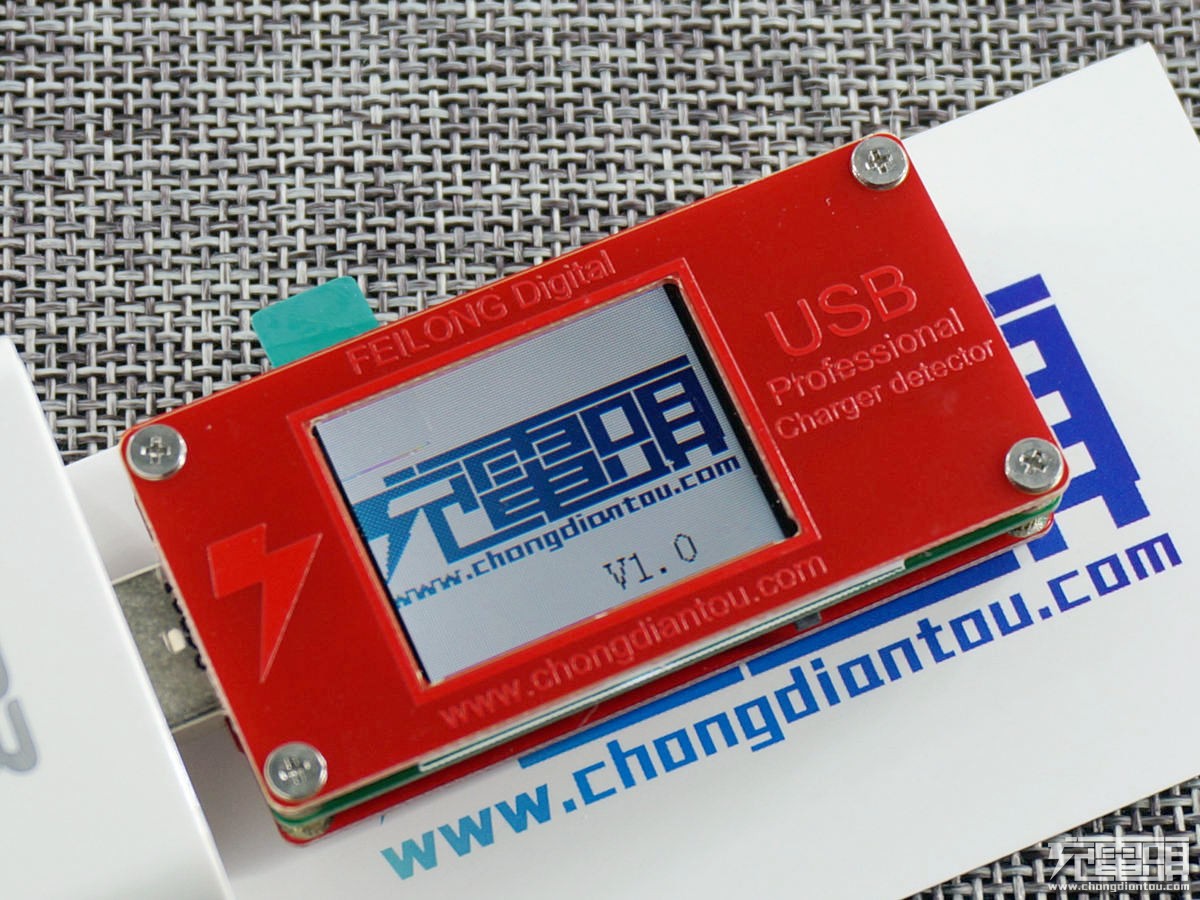

上电，显示充电头网的LOGO和网址，底部的V1.0表示是固件为1.0版本。

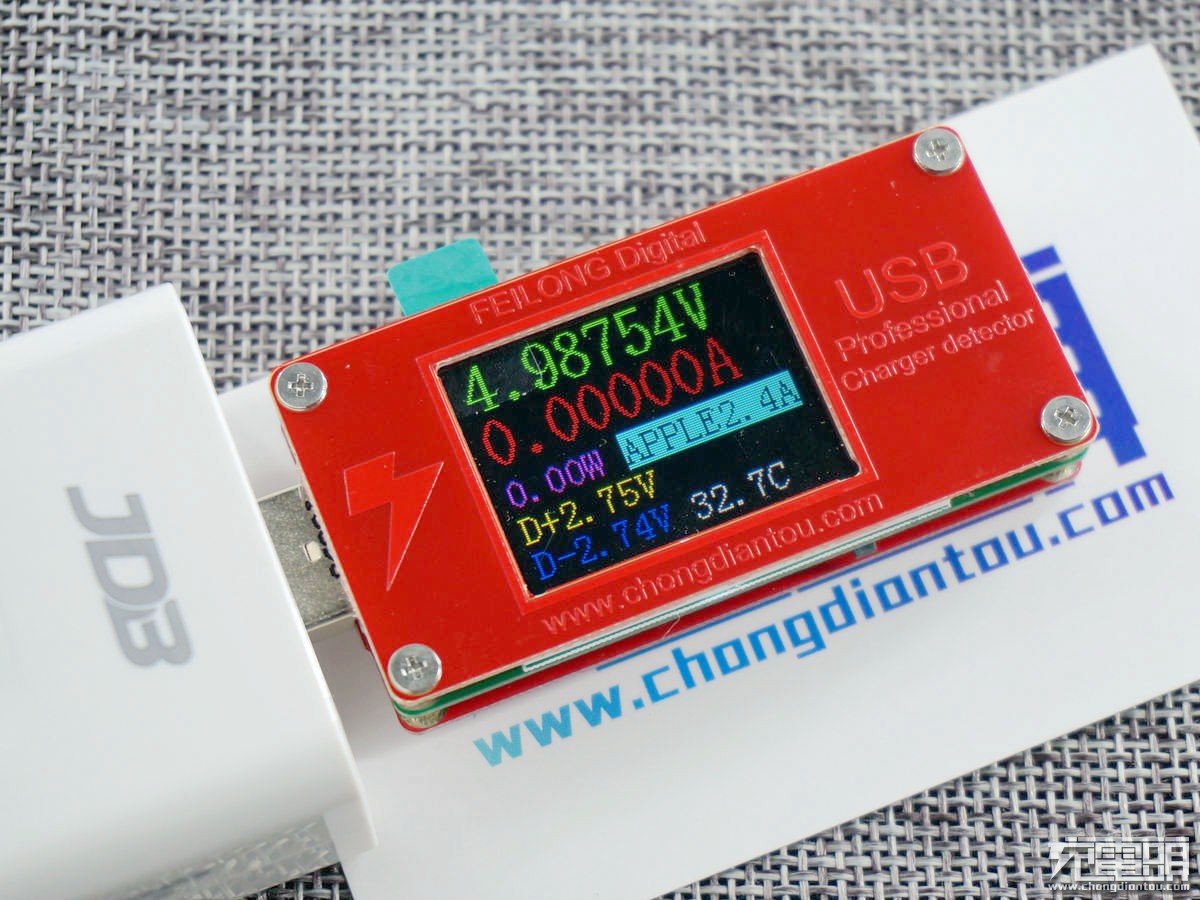

第一屏是测量信息：先看看对充电头识别模式的显示，找来JDB七合一充电器，看得出默认是Apple 2.4A模式。

第一行和第二行大字体显示电压、电流，保留4位小数，单位分别为V、A。最大支持测量的电压范围和电流范围表的后盖上已经标注。第三行左侧小字体显示当前功率，最多保留2位小数，单位为W。右侧显示识别的协议，对于JDB的七合一，这里看是Apple 2.4A。
第四行和第五行左侧小字体显示USB DATA+和DATA-两条线上的电压。保留两位小数，单位为V。右侧则显示表上MCU主控的当前温度，并不一定能够准确反映室温、PCB温度，只作为参考。温度保留一位小数，单位为℃。当前MCU主控温度32.7度。

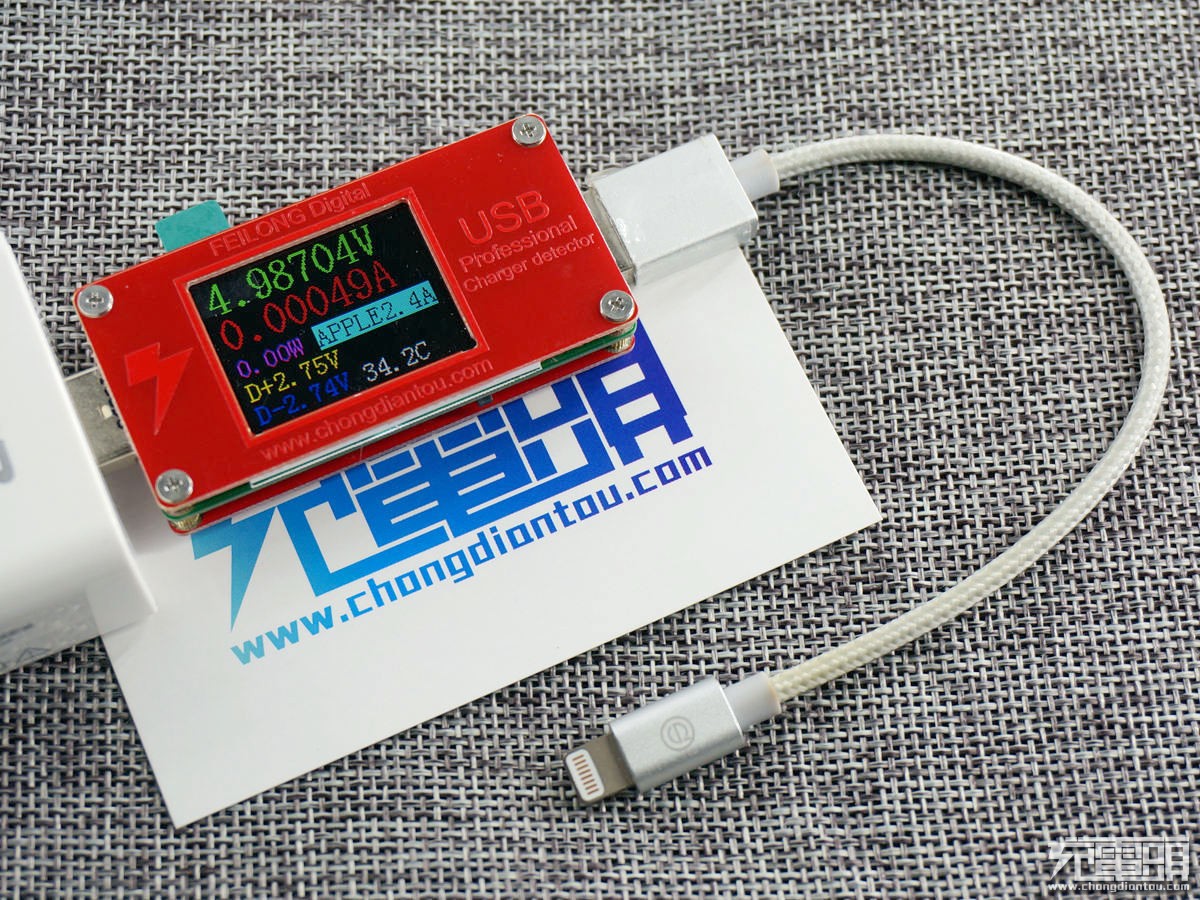

测一下MFi Lightning线缆的空载电流，这根15CM OPSO 短线的空载电流为0.00049A。

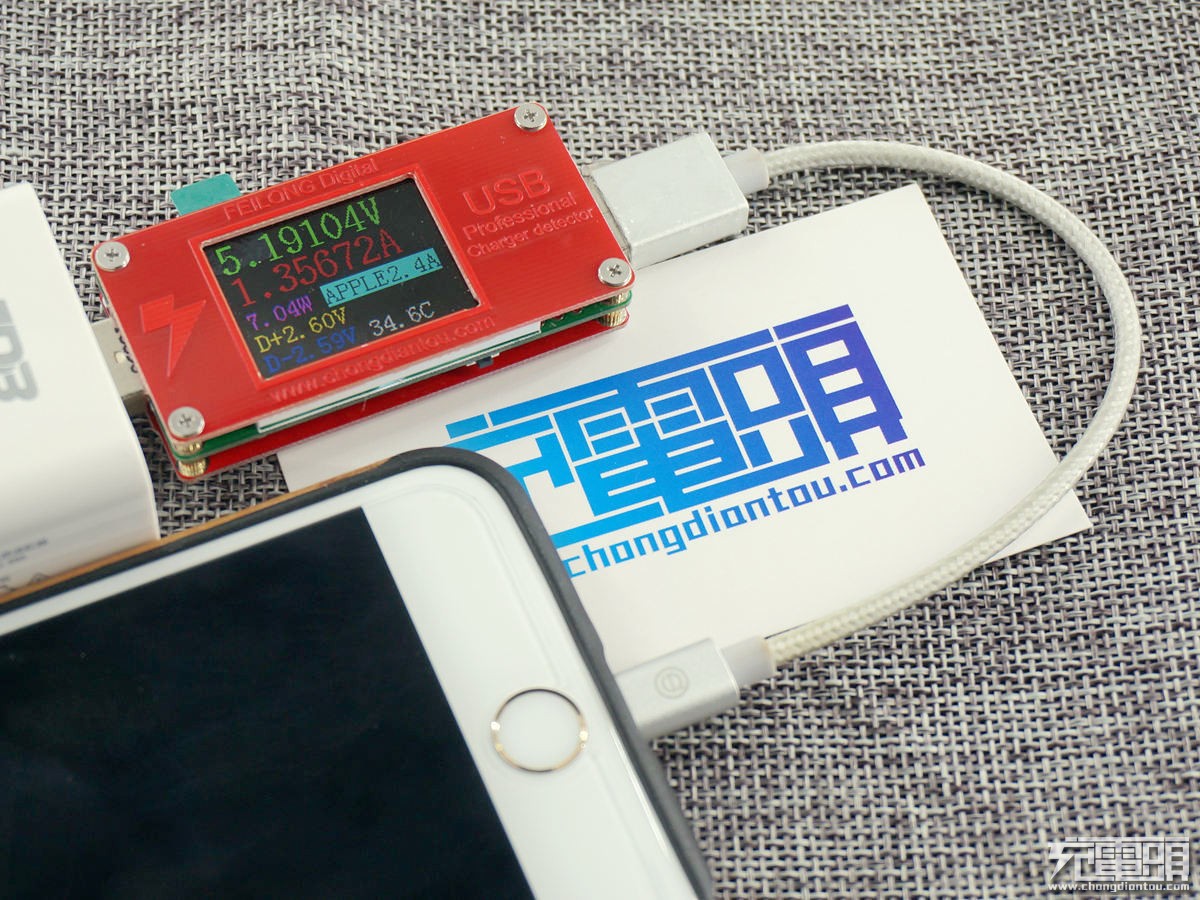

再看看测量iPhone6S plus充电电流，此时手机电量77%，充电电流1.35672A。

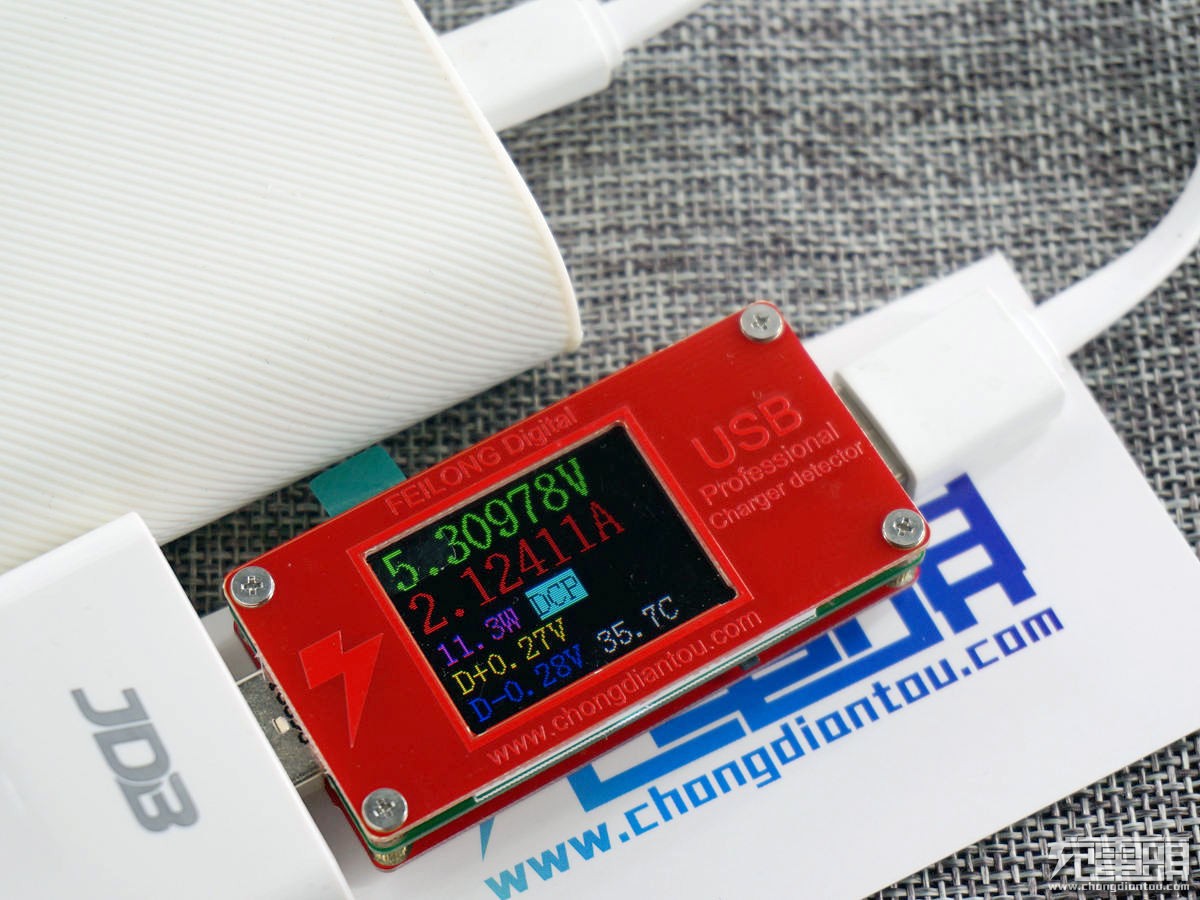

再看看识别其他的模式，对于小米16000移动电源，JDB的七合一识别模式为DCP，也就是普通的USB短接。

换上终结者T800 Plus，用MicroUSB数据线进行连接。识别出此时快充模式为QC3.0。符合终结者T800 Plus的快充模式。

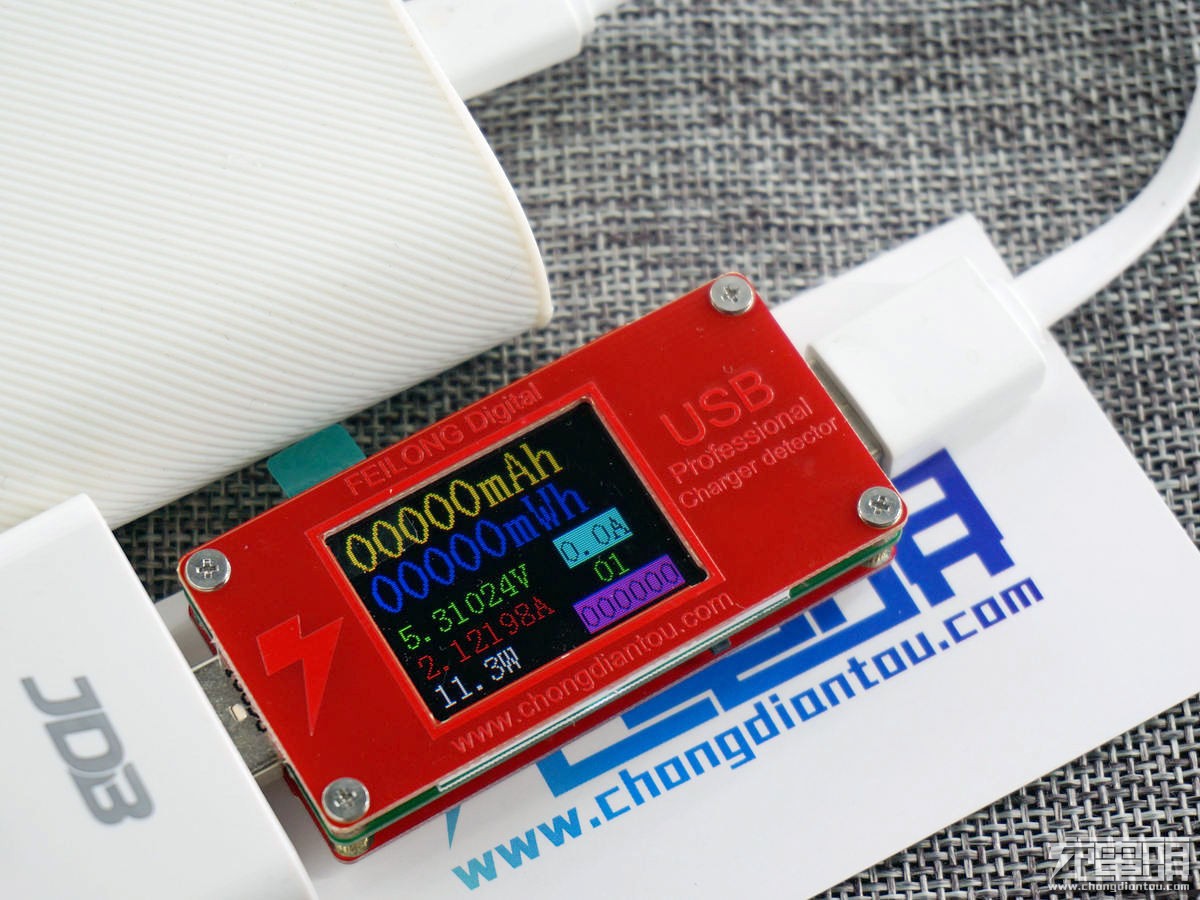

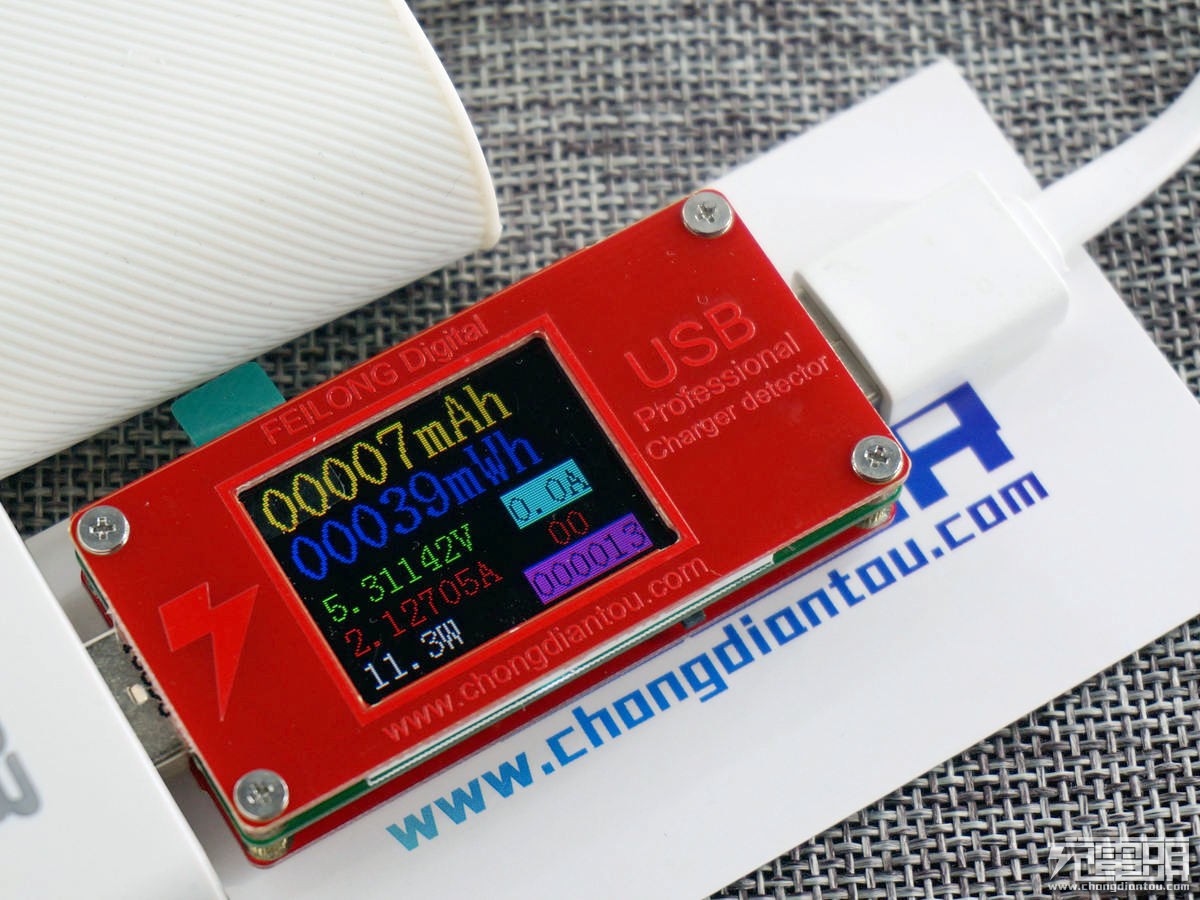

按动按键，切换到第二个界面，容量记录页面。统计电量，第一行是mAh，第二行是能量mWh，其他行和第一个界面相似。

在这个模式下，默认并不记录电量，要长按开关进入档案选择，档案号从0-9，选择了档案号就会变成黄色闪烁，开始记录。

档案开始记录。

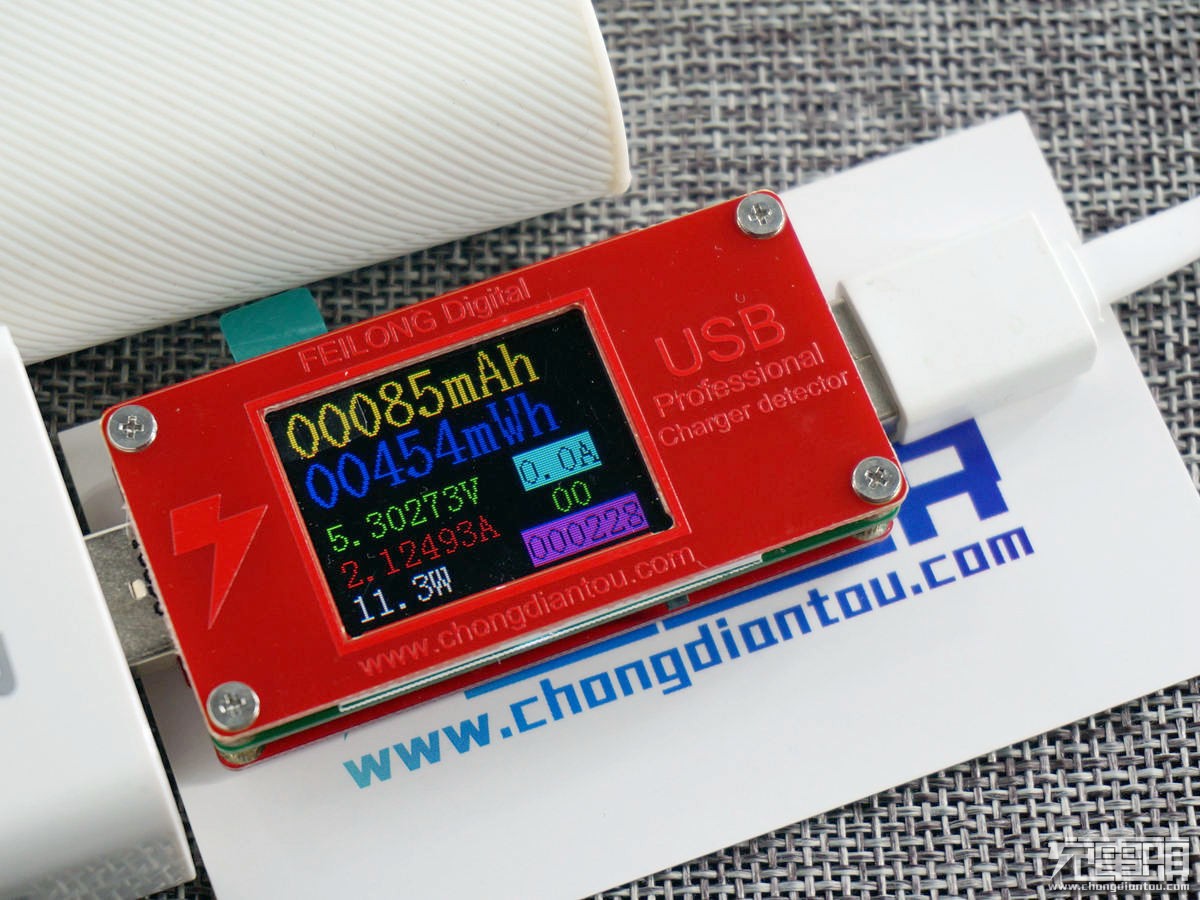

过了短时间，记录数值变化了。

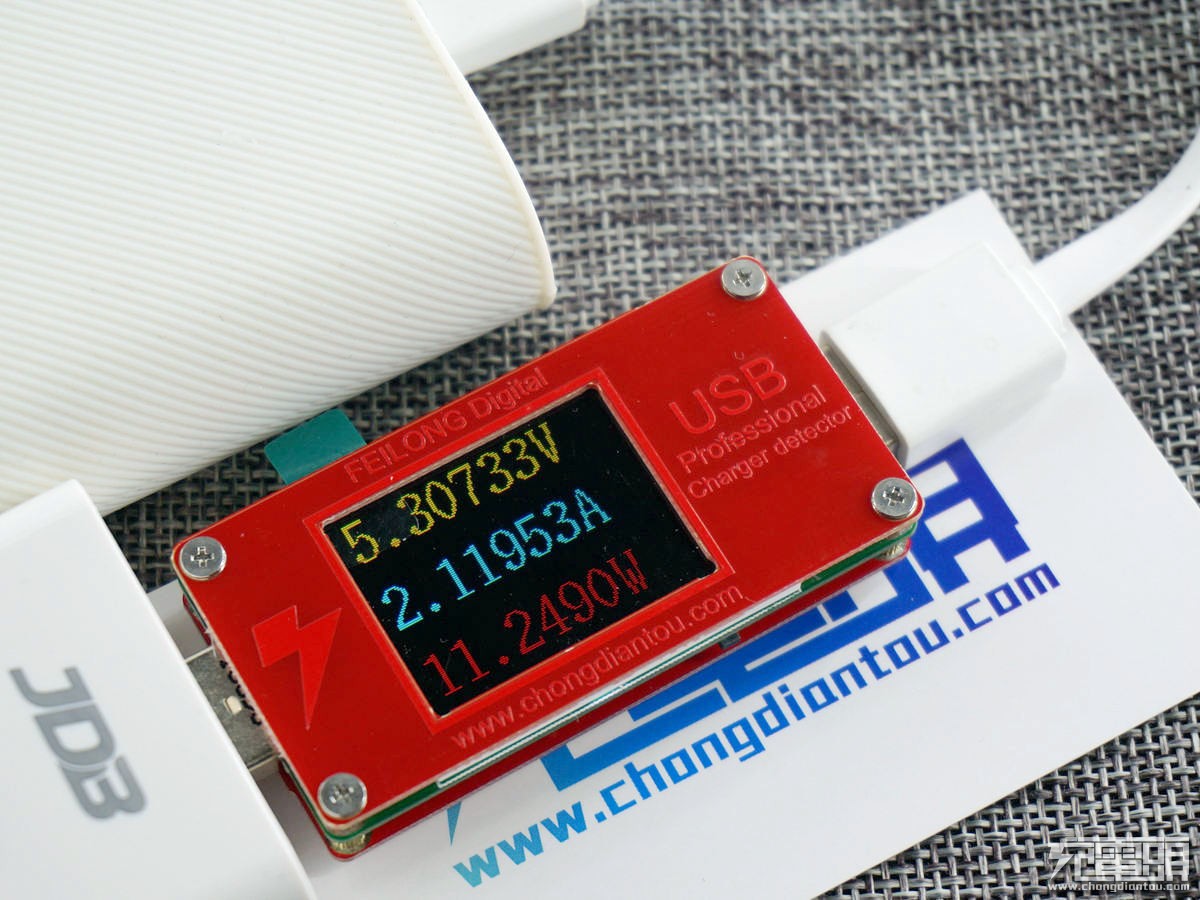

再看下一个界面，第三屏，超大字体显示电压、电流、功率。

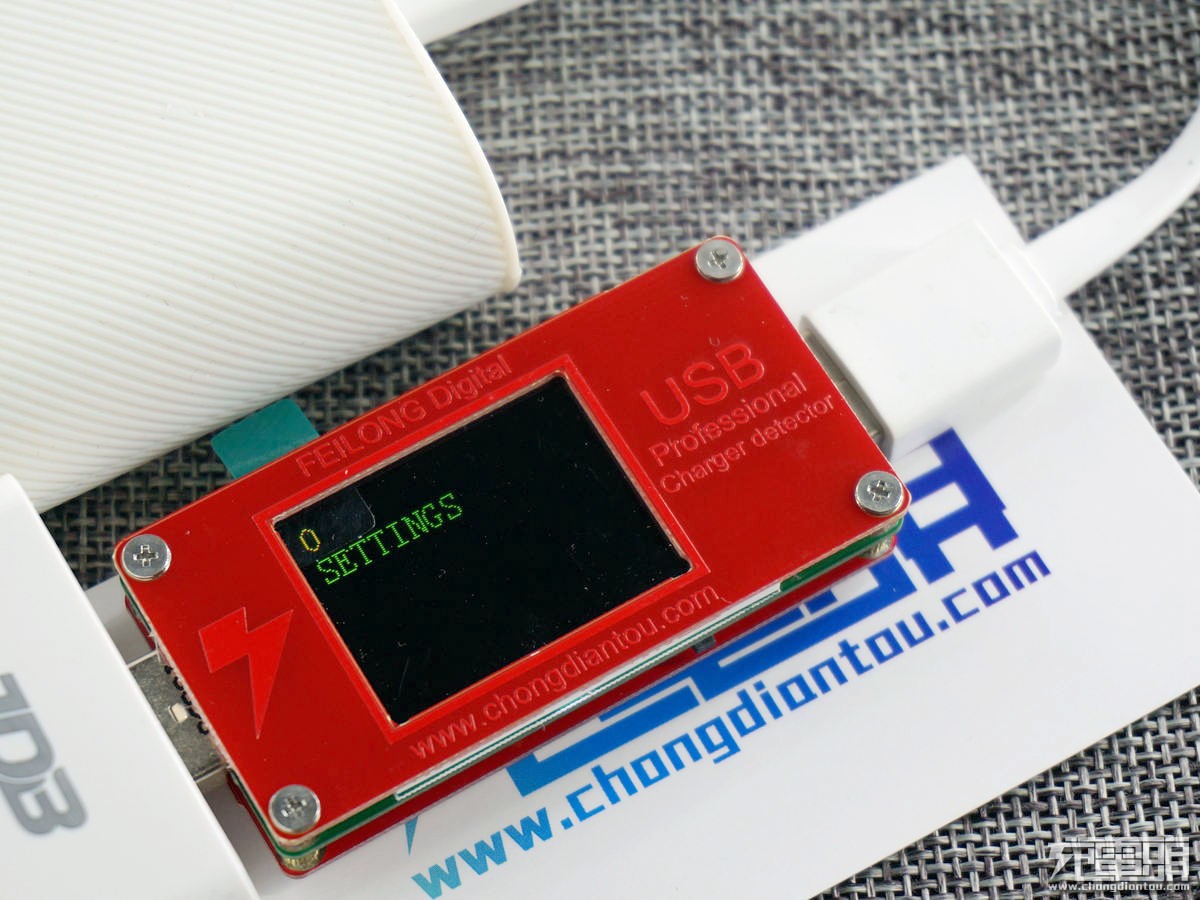

第四屏：设置菜单，选项很多，是对飞龙表的具体参数进行设置，由于内容太多，可以参见飞龙表的说明书，这里不赘述了。

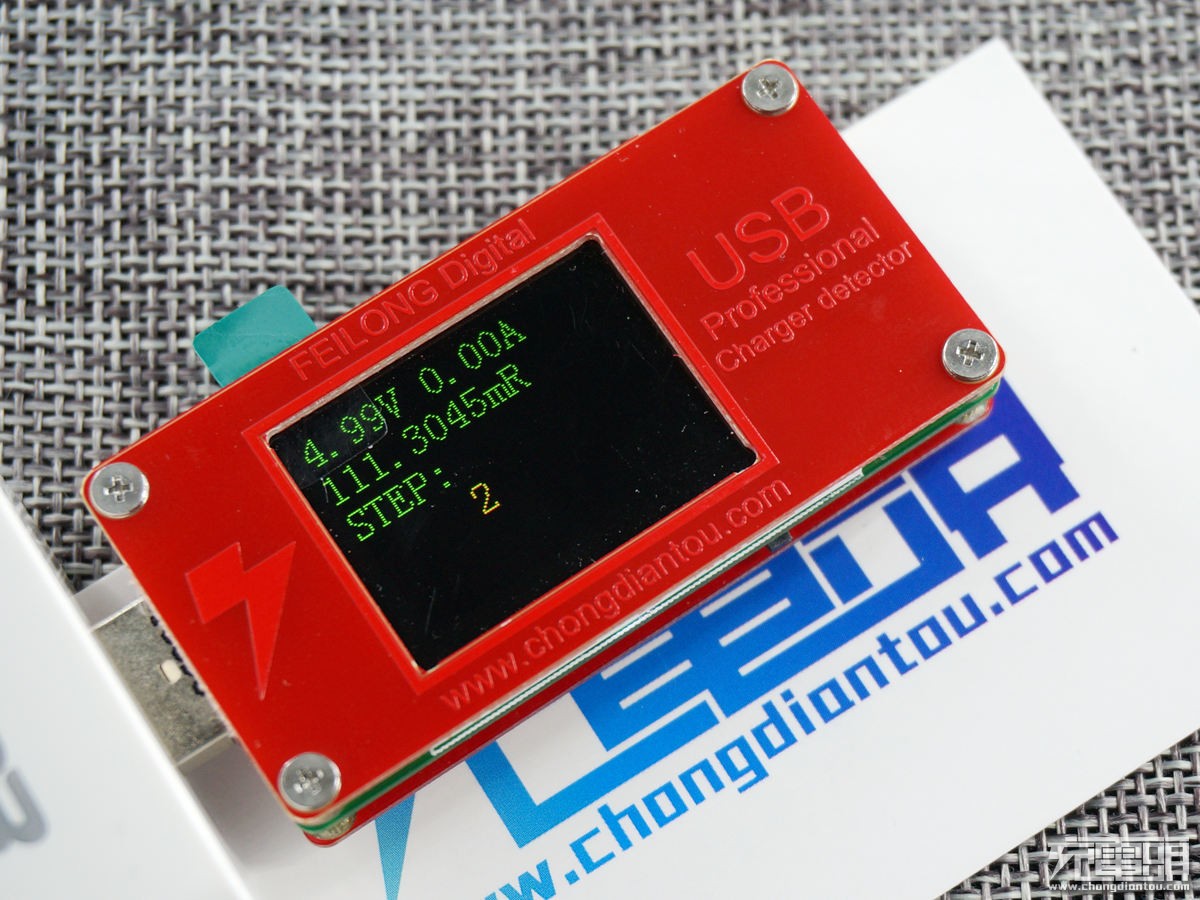

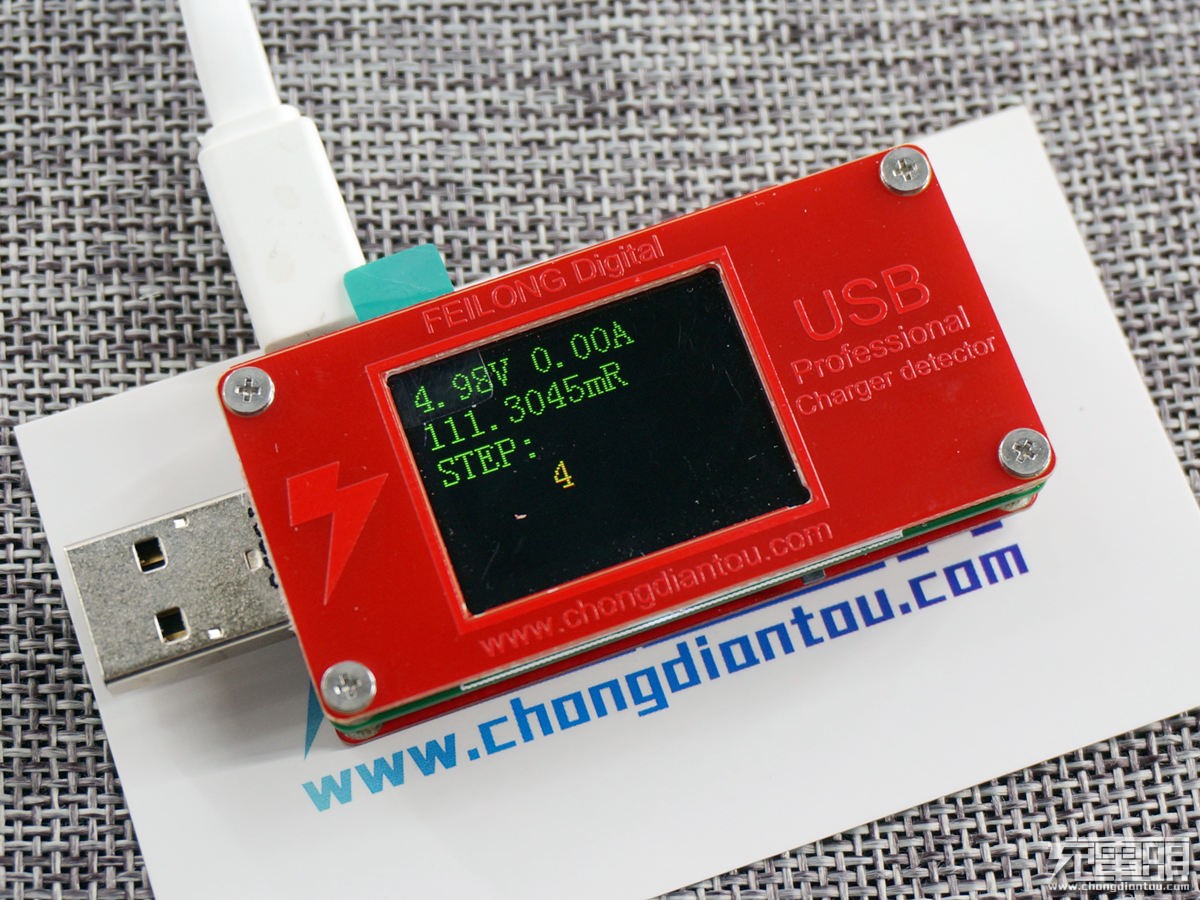

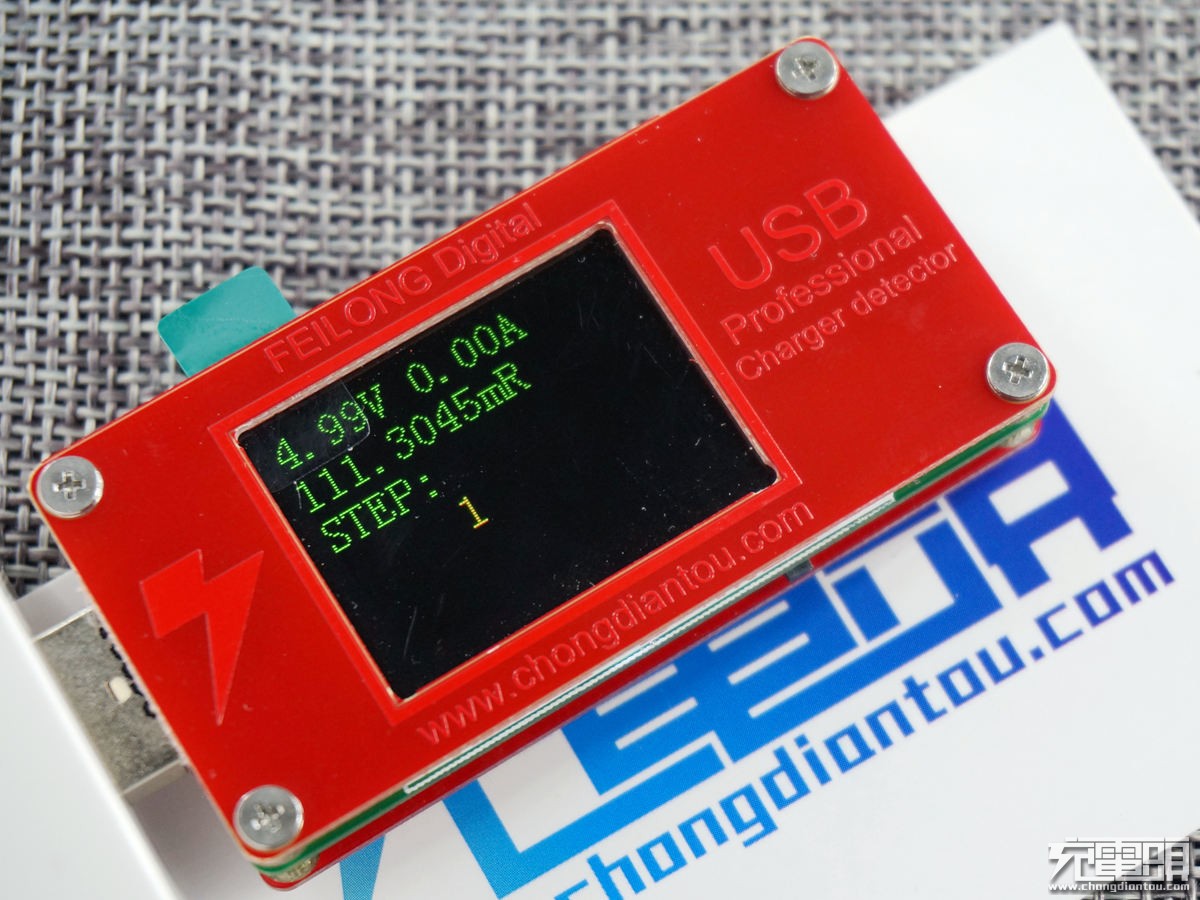

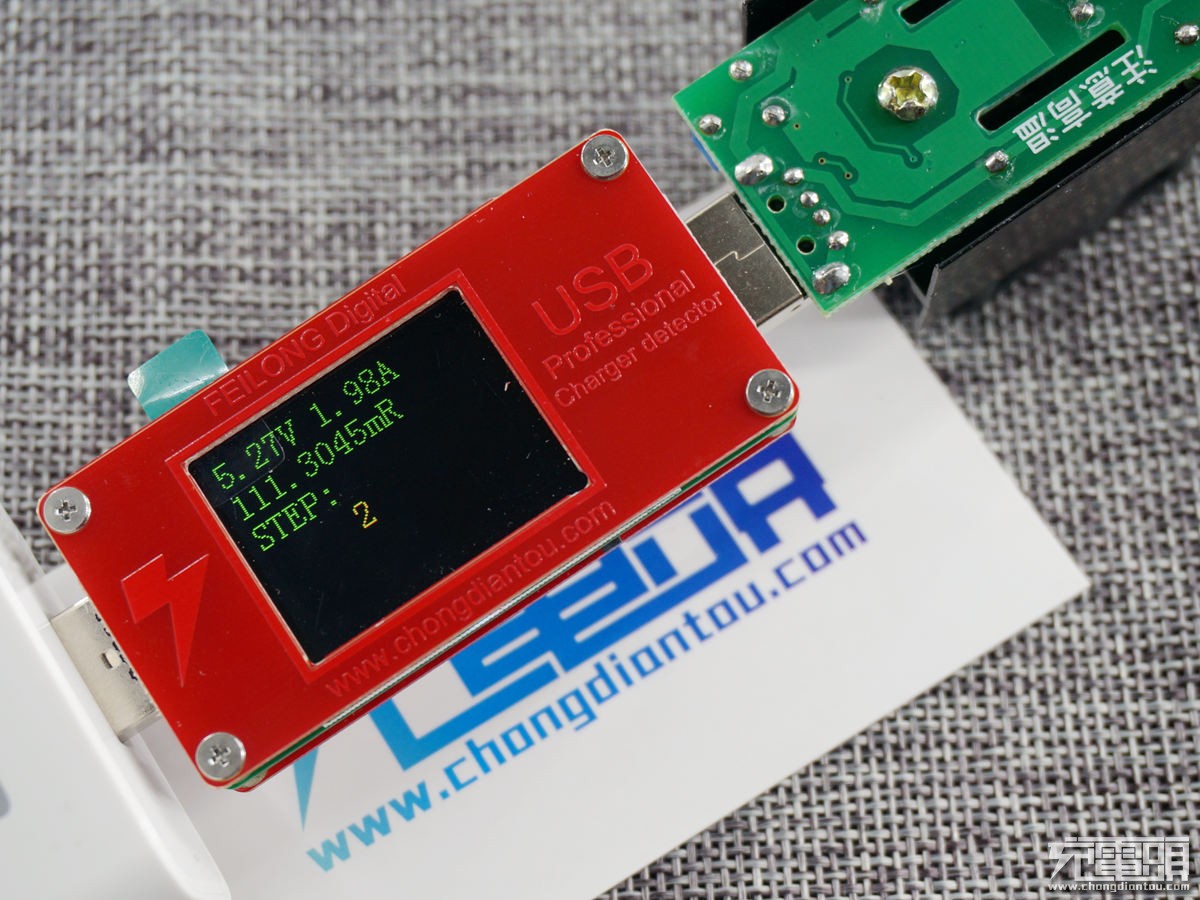

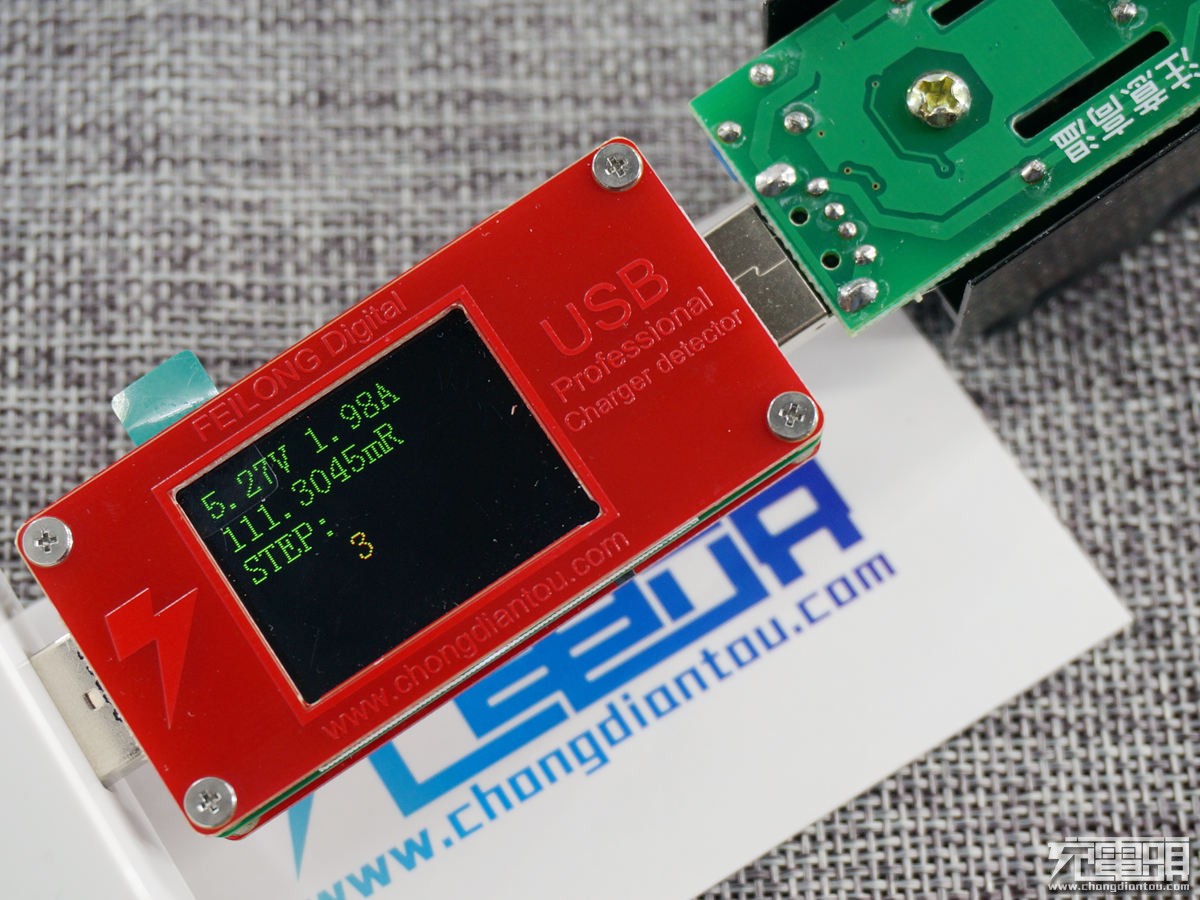

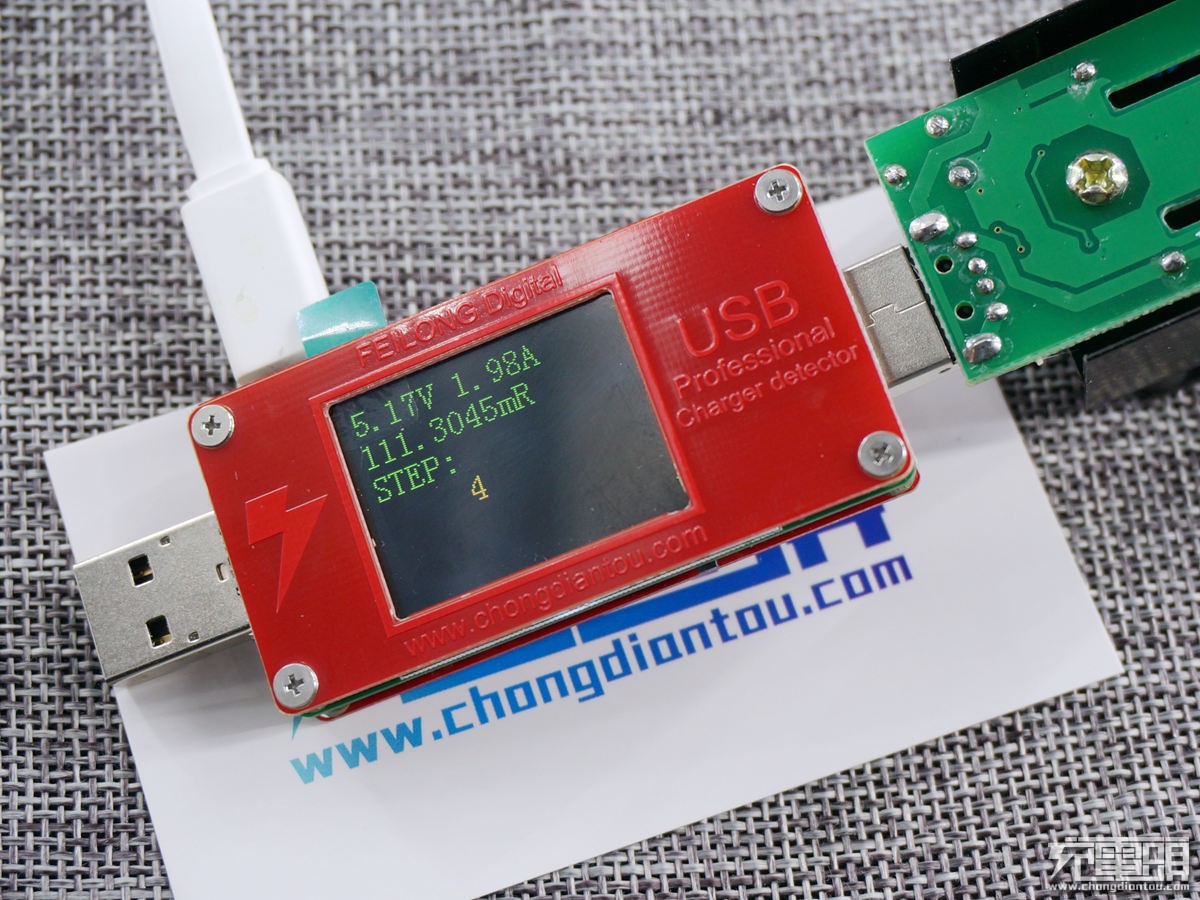

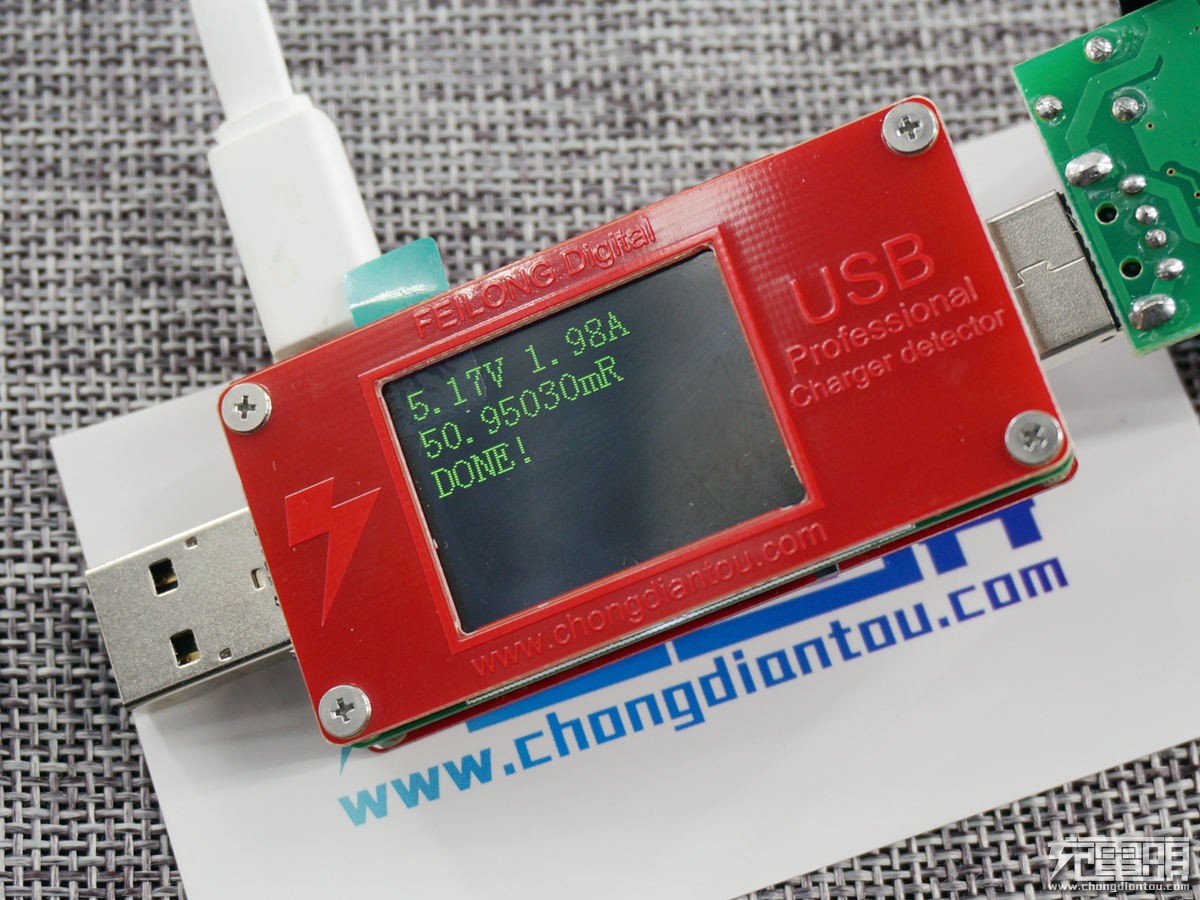

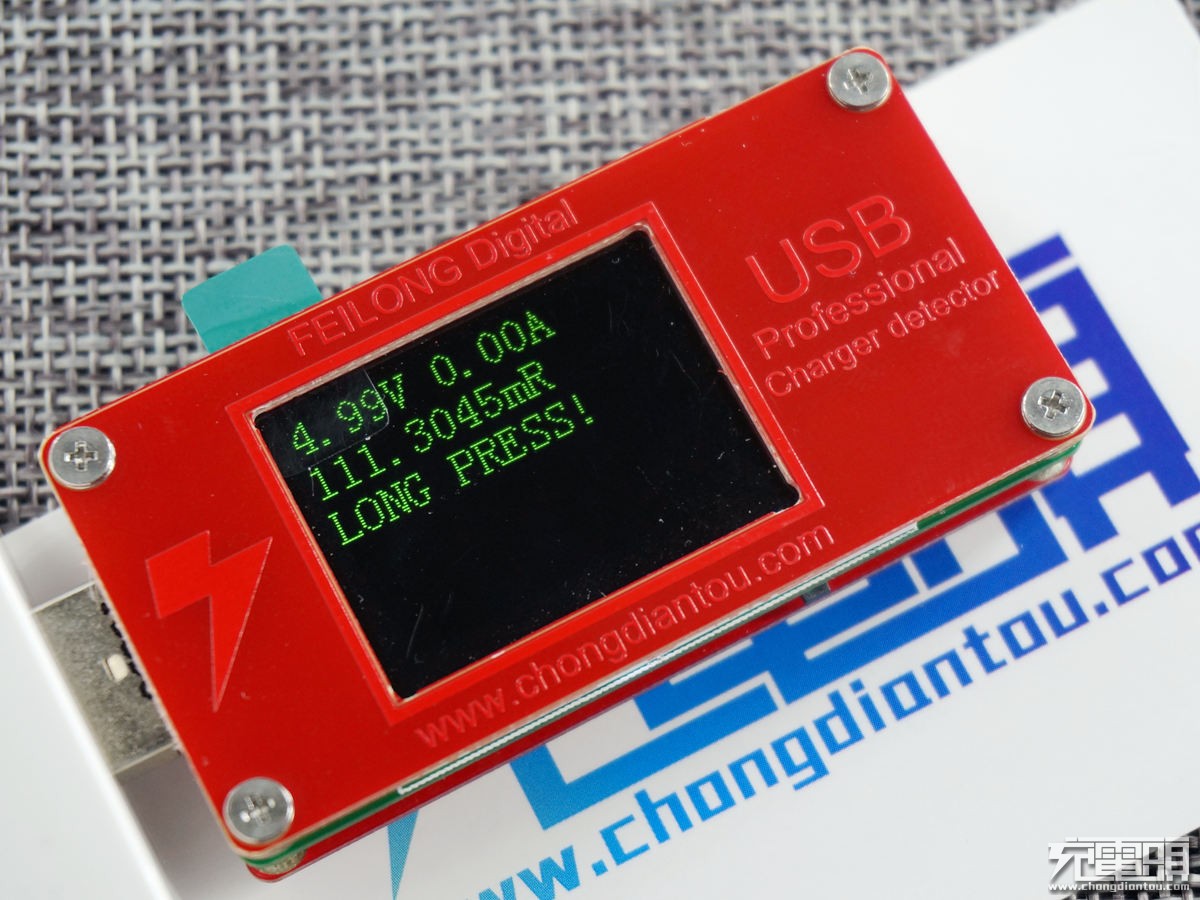

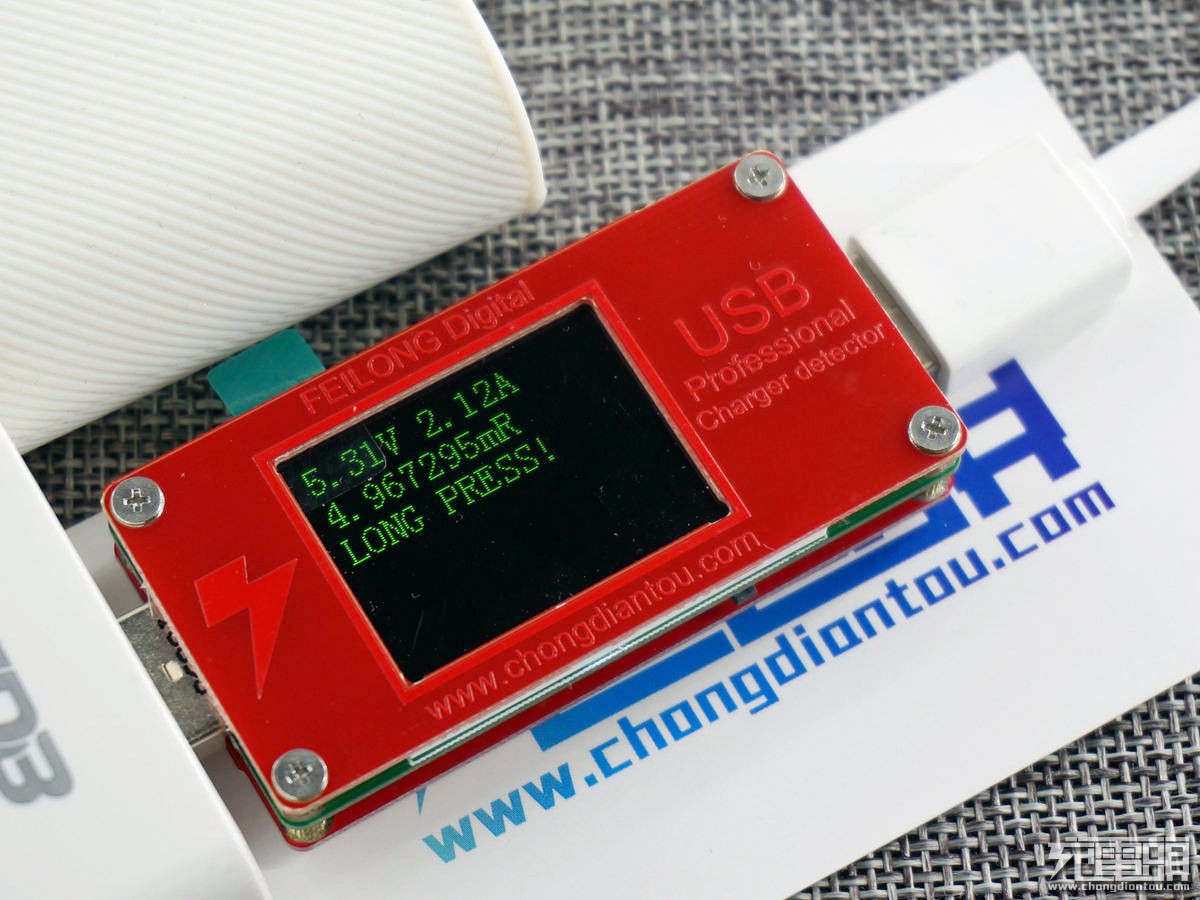

第五屏，线阻测量。需准备待测线，一个大于0.5A的负载。这里用可调负载设置在2A。

具体测试方法后面详细介绍。

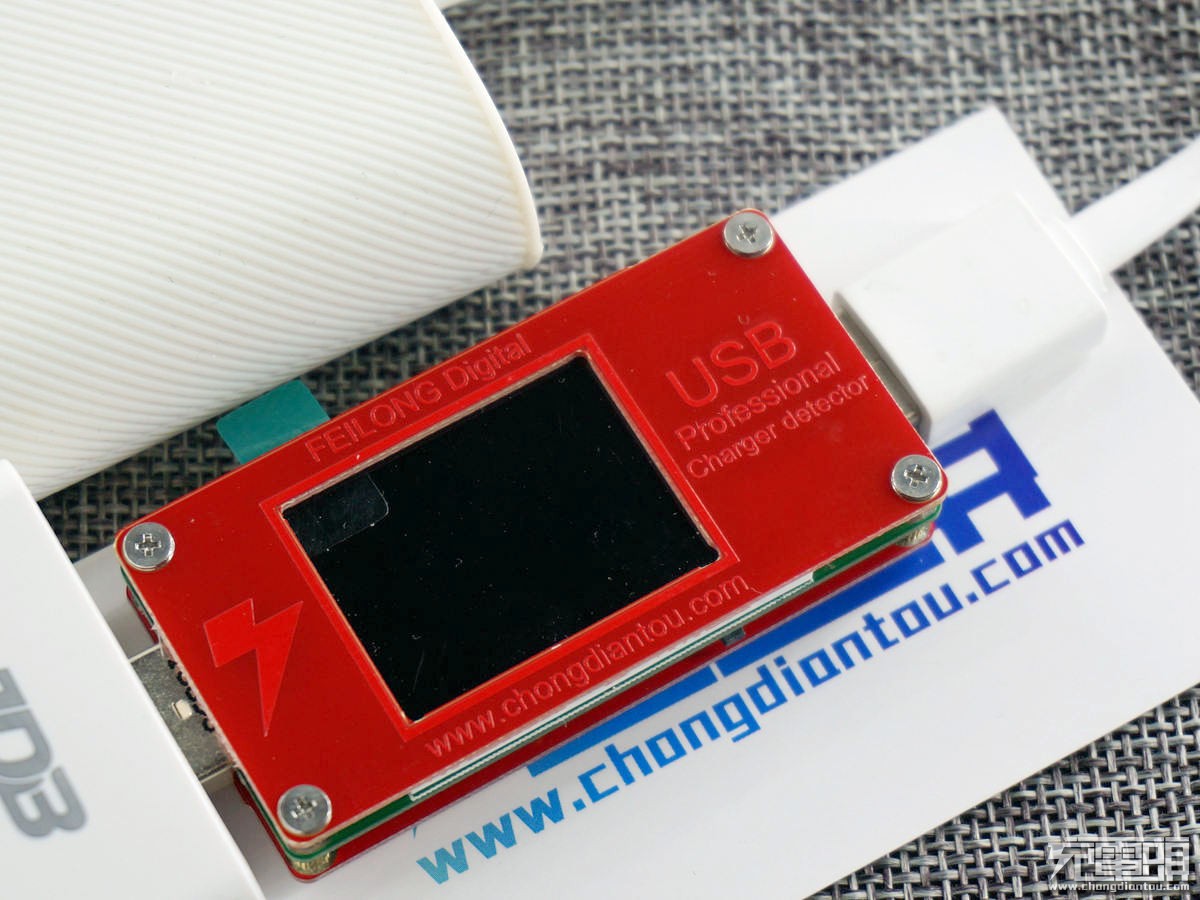

第六屏，黑屏。没啥好说，关闭屏幕，但是仍然可以测量。

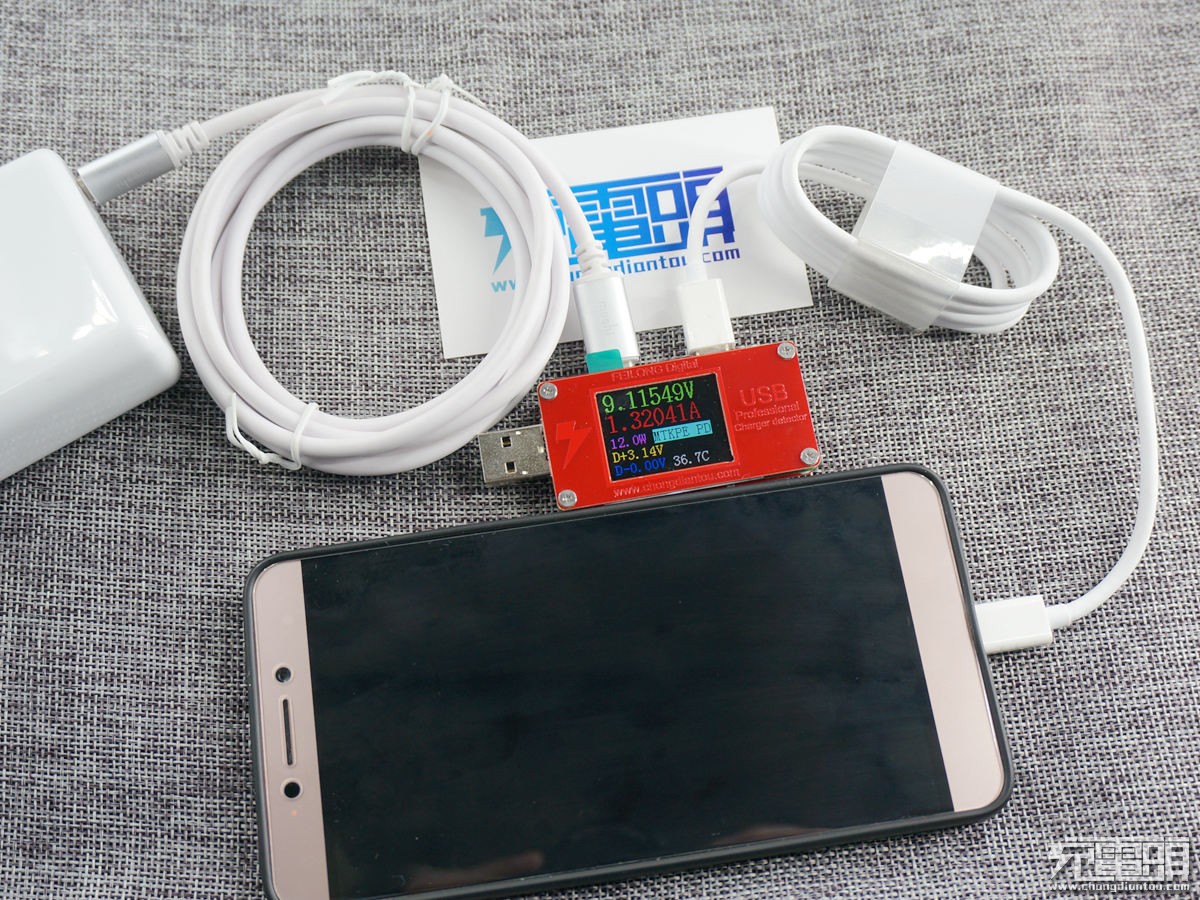

既然是Type-C接口，也支持PD识别，那用手头的PD充电器，Orico USB Type-C TSM-1U支持PD输出，配合两根两端都是Type-C头的数据线，一根是MOSHI牌，一根是乐视乐max2双六版标配的CC线。识别模式“MTKPE PD”，电压9.11549V，电流1.32041A。对Type-C支持良好。
