优微科技发布PD/TYPE-C移动电源参考方案

来源:充电头网发布时间:2017-05-19913浏览

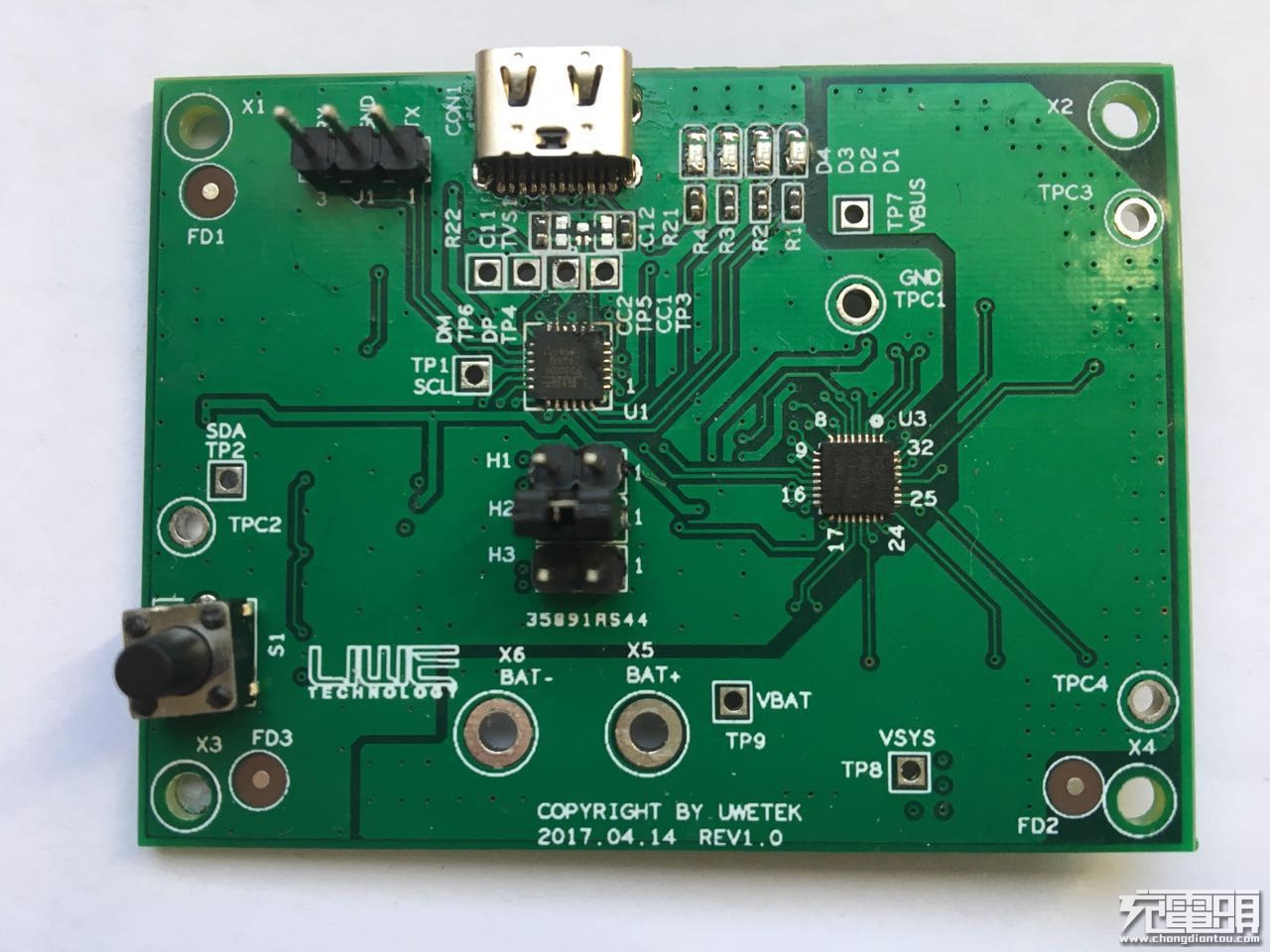

威海优微科技继3月中旬发布PD/Type-C控制器芯片又推出移动电源参考设计方案。参考方案提供双向的PD/TYPE-C接口，可根据PD系统策略动态跟随地支持各种电压/电流参数快速输入，也可支持5/9/15/20V的电压输出，支持绝大多数的笔记本，平板，手机的电力需求。基于该参考方案，系统厂商可灵活地扩展传统的TYPE-A输出口和Micro-B输入口。

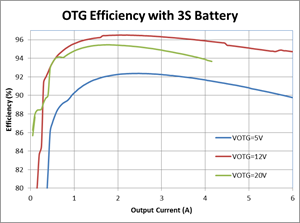

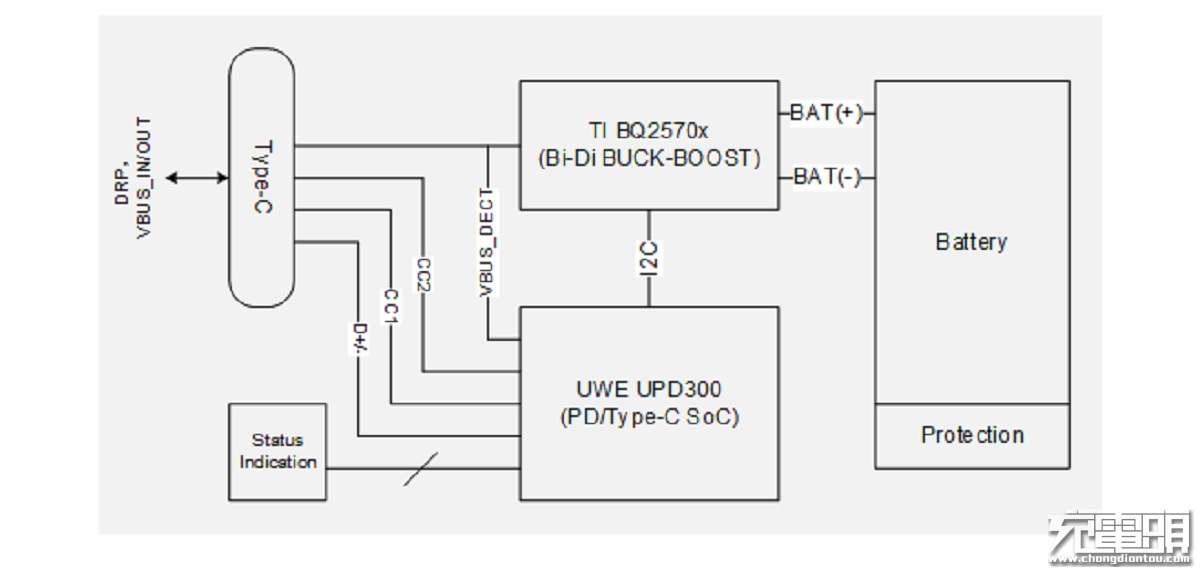

该参考方案采用优微科技UPD300控制器芯片及美国德州仪器TI BQ25703电源芯片，支持电池侧的2/3/4节电池串。在满足高规格应用的前提下极大地简化器件需求和系统设计。UPD300作为SoC控制器芯片，负责实现Type-C接口控制和PD快充协议，同时作为移动电源的主控实现板级的系统策略，板级的状态控制及指示。通过标准的I2C串行接口，该芯片还可以访问外部电源IC，从而实现充放电/升降压/电源系统设置等，这使得该款芯片成为一个真正的灵活解决方案。BQ25703作为TI重点定位在PD电源应用的IC，支持宽输入电压快速充电, 提供双向BUCK-BOOST及超高的转换效率，并且也最大精简外围器件的数量。在Charger 模式下可支持3.5V-24V的电压输入，在OTG模式可以支持4.48V-20.8V的电压输出。该芯片对开关模式运行效率进行了优化、缩短了电池充电时间并延长了放电阶段的电池使用寿命。
