东科同步整流芯片批量出货，数十款产品争相采用

一、东科推出多款PD快充同步整流芯片

安徽省东科半导体有限公司原名深圳东科半导体有限公司， 2017年7月经马鞍山市开发区管委会招商引资，从深圳整体搬迁至马鞍山市，是国内为数不多的集研发、设计、生产、销售为一体的集成电路科技创新型企业。公司注册资本4236.6万元，设立有3个销售子公司（深圳、无锡、印度），4个研发中心(深圳、无锡、马鞍山、青岛)，年复合增长30%以上。

2018年到2019年，公司对电源管理芯片项目进行技改，先后投入4500万设备及研发，将制程从0.35微米提升到0.18微米，目前生产能力达到年产5亿只水平。

东科主要设计生产AC-DC开关电源IC、同步整流IC、LED驱动IC、触摸控制IC、恒流稳压控制IC等、产品广泛应用于高效小家电产品、手机/电池充电器、AC/DC 电源适配器、DVD/VCD 电源、空调电源、电磁炉电源、 LED 电源、 机顶盒电源、反激电源转换器、反激电源适配器等领域。

在消费类电源领域，面对日益增长的USB PD快充市场，东科半导体针对USB PD快充推出了多款高集成、高性能的同步整流控制芯片，包括DK5V85R15C、DK5V100R15M、DK5V100R20C、DK5V100R25C等，帮助众多客户简化了USB PD快充设计，加速产品上市。

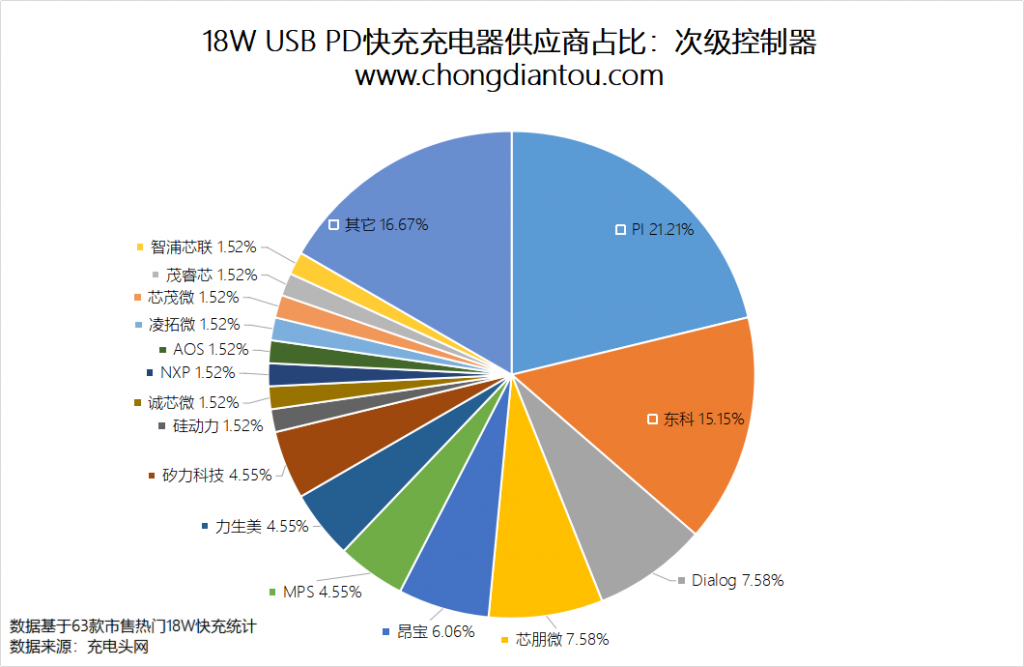

值得一提的是，在充电头网此前发布的《哪家18W PD快充方案最受欢迎？看完这个报告秒懂》行业报告中，东科半导体在18W PD快充的同步整流市场占据全球市场第二，国产品牌第一，表现优异。

二、东科同步整流芯片应用案例

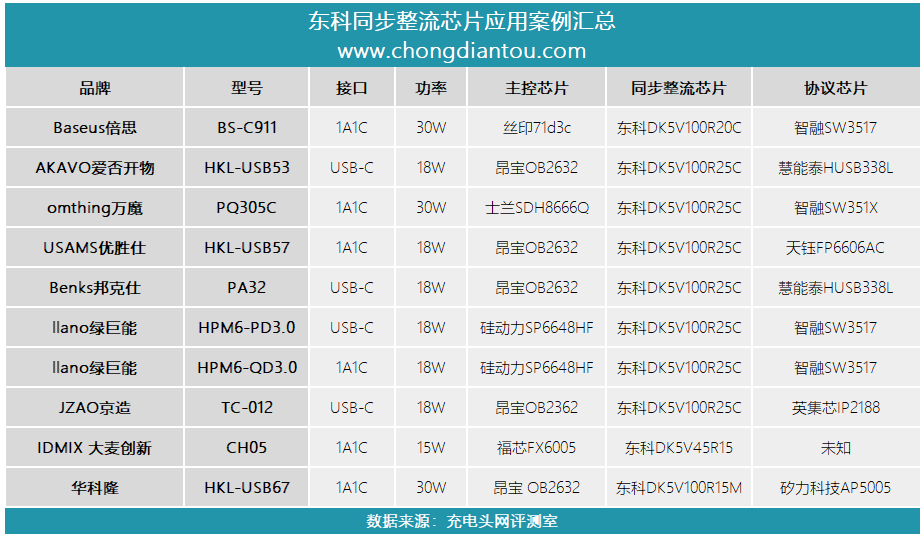

充电头网通过拆解了解到，东科半导体的高集成同步整流芯片目前已被京东京造、倍思、邦克仕、万魔、绿巨能等品牌的数款USB PD快充产品采用，主要应用在18W和30W两种功率端的产品上。下面就来看一下详细应用案例。

1、倍思1A1C 18W数显快充充电器

主控芯片：丝印71d3c
同步整流芯片：东科DK5V100R20C
协议芯片：智融SW3517
编辑点评：倍思这款充电器采用PC阻燃材质白色外壳，机身壳表面磨砂处理，侧身光滑弧面过渡，配备的是可折叠插脚，便携且使用方便。充电器A口支持QC2.0/3.0、AFC、FCP多个快充协议，兼容性不错；C口支持QC2.0/3.0快充协议以及USB PD3.0快充标准，具备5/912V常规电压档位和3.0-5.9V/3A和3.0-11V/2A两组PPS电压档位。最大18W快充功率可满足手机日常快充需求，观察充电功率也很方便。

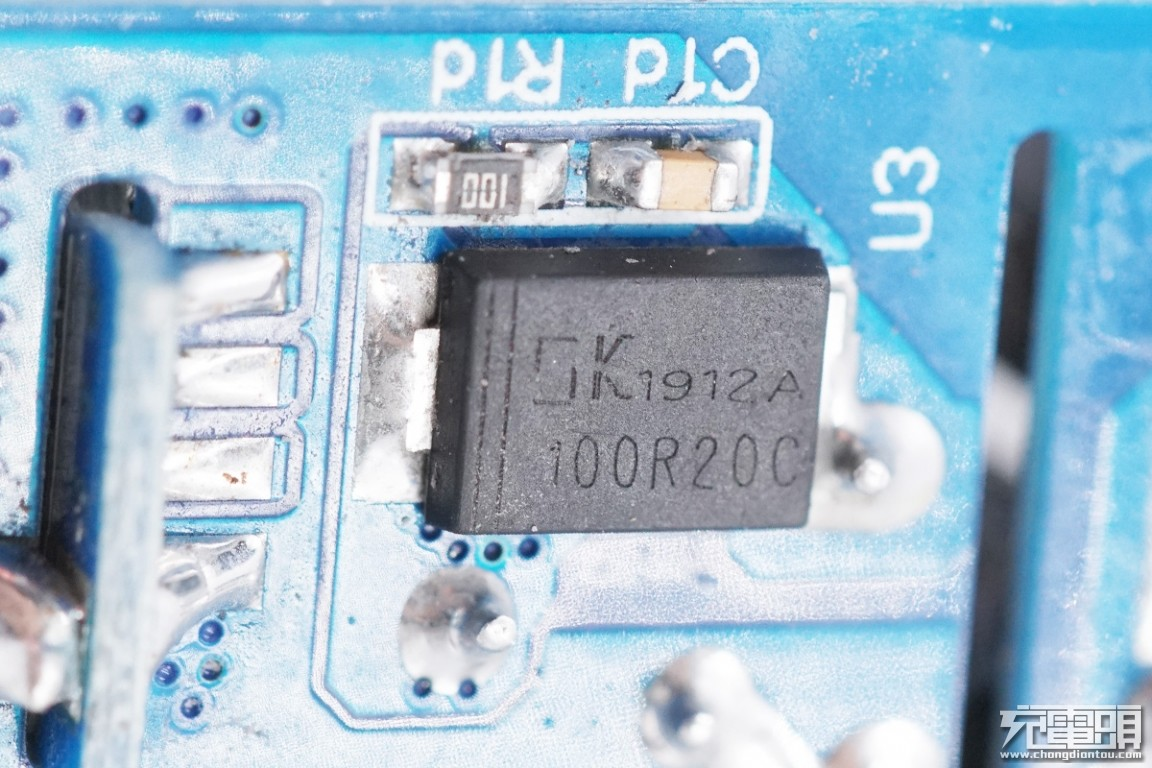

充电头网通过拆解了解到，这款充电器内置了东科同步整流芯片DK5V100R20C芯片，次级侧二次降压电路则采用智融SW3517主控芯片，输出端由威兆VS3622DE MOS控制，滤波采用固态电容，用料扎实。此外变压器等元器件打胶加固，接口母座过孔焊接，内部稳定性有保证。

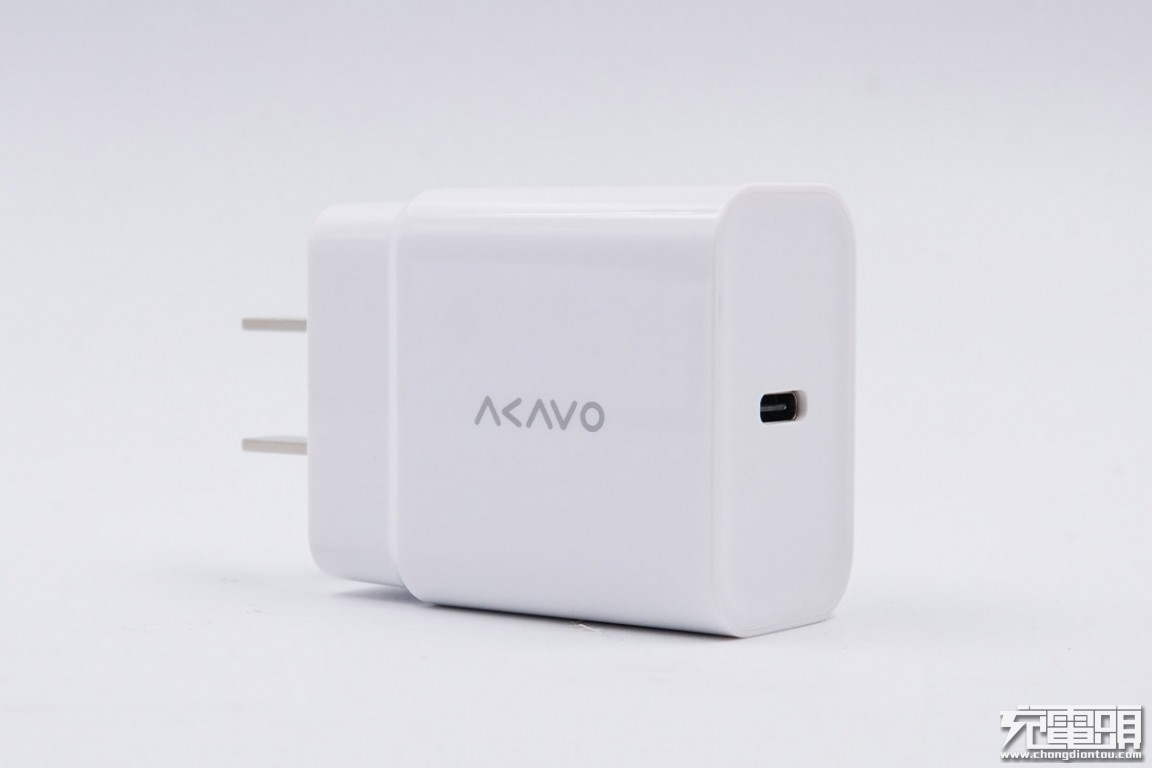

2、爱否开物18W USB PD快充充电器

主控芯片：昂宝OB2632

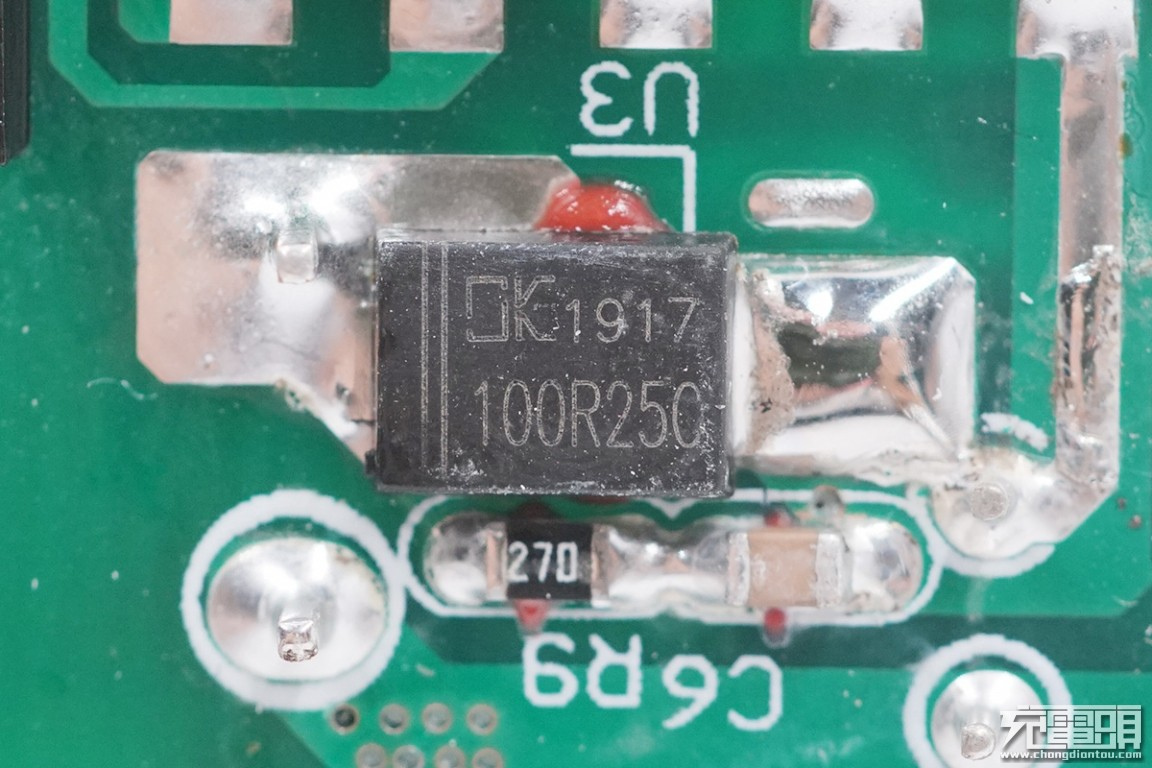

同步整流芯片：东科 DK5V100R25C
协议芯片：慧能泰HUSB338L
编辑点评：爱否开物这款18W PD快充充电器机身壳采用亮面烤漆处理工艺，各侧面之间为光滑弧面过渡手感好，整个充电器小巧轻便。USB-C接口不仅支持QC2.0和QC3.0快充协议，而且还支持USB PD3.0快充标准，具备5V/9V/12V三组固定电压档位。18W快充功率可以满足市面上多数电子产品的充电需求。

充电头网通过拆解发现，充电器内置昂宝PWM主控OB2632、东科半导体的高集成度同步整流芯片以及慧能泰HUSB338L协议芯片和威兆VS3508AE等，用料扎实。此外充电器内部元器件焊接紧凑，并且都有打胶进行固定，加强了元器件稳定性和散热性能。

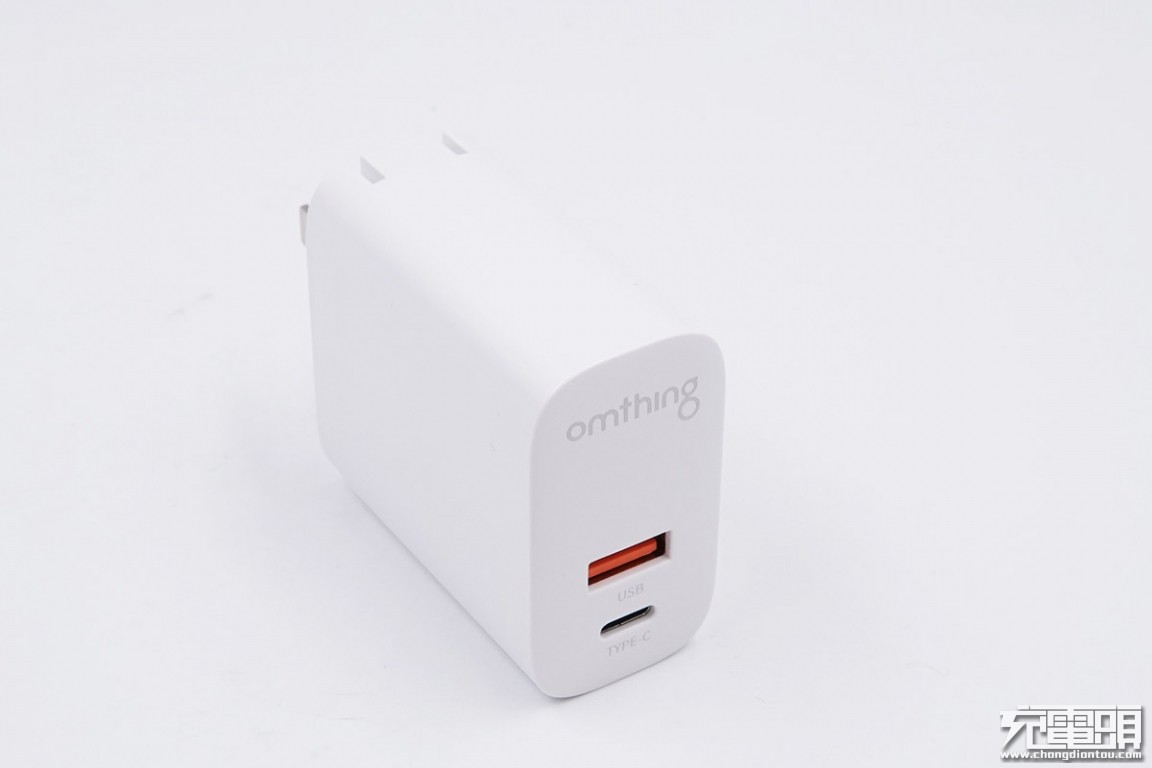

3、万魔30W 1A1C快充充电器

主控芯片：士兰SDH8666Q
同步整流芯片：东科DK5V100R25C
协议芯片：智融SW351X
编辑点评：这款omthing万魔30W USB PD充电器PQ305C采用白色PC阻燃材质外壳，主体机身壳为亮面烤漆处理工艺，两端则是磨砂处理，侧面过渡圆润。1A1C双口均支持QC2.0、QC3.0、Samsung-AFC、Huawei-FCP、Huawei-SCP多个快充协议，兼容性不错。而且USB-C接口还支持USB PD3.0快充标准，具备5V/2A、9V/3A、12V/2.5A、15V/2A、20V/1.5A五组固定电压档位，以及3.0-5.9V/3A和3.0-11V/2A两组PPS电压档位。单口最大输出均达到30W，总输出达25W。可以满足市面上大多数电子产品的快充需求。

充电头网通过拆解发现，充电器内部采用多款业界知名厂家芯片，且集成度很高，有效减少了内部元器件数量以及充电器的体积，可提高充电器的效率和可靠性。如Silan士兰微的PWM主控芯片SDH8666Q、东科半导体次级同步整流控制器DK5V100R25C和智融的次级协议芯片SW351x，用料扎实，兼容性好。此外，充电器内部大量注胶，不仅PCB板和元器件都变得非常牢固稳定，同时也增加了充电器的散热能力。

4、优胜仕18W 1A1C快充充电器

主控芯片：昂宝OB2632
同步整流芯片：东科DK5V100R25C
协议芯片：天钰FP6606AC
编辑点评：这款优胜仕18W PD充电器，整个充电器小巧轻便，采用可折叠插脚设计，方便携带出行又不易刮伤其他电子产品，此外，支持Apple 2.4A、USB-DCP、QC2.0、QC3.0、samsung-AFC、Huawei-FCP等多种协议，同时USB-C接口还支持USB PD快充，并能够自适应三组电压，能满足多种电子产品的充电需求。

充电头网通过拆解发现，充电器使用了业界知名厂商的芯片，如昂宝OB2632初级PWM控制器，东科半导体DK5V100R25C同步整流芯片，天钰FP6606AC次级协议芯片等，元器件之间还进行了注胶处理，导热性能不错，内置LED数码屏幕，实时直接了解设备的充电状态，功能性性价比提升。

5、邦克仕18W PD快充充电器

主控芯片：昂宝OB2632
同步整流芯片：东科DK5V100R25C
协议芯片：天钰FP6606AC
编辑点评：Benks邦克仕新款18W PD充电器可以说是的对老款18W PD充电器的改良。两者均是纯白色外观设计，但是外型设计上却有所区别。两者都支持USB PD快充输出，并有5V、9V、12V三个电压档位，可兼容iPhone、华为、小米等品牌的旗舰手机快充。

Benks新款18W PD快充充电器较上一代而言，使用的昂宝PWM主控、东科半导体的高集成度同步整流芯片以及慧能泰HUSB338L协议芯片等均没有进行更换。充电器主要针对产品的散热问题进行改善，通过在元器件周围进行注胶的方式，加强元器件稳定性和散热性能。同时，产品外壳增大也有利于散热。

6、绿巨能18W 1A1C快充充电器

主控芯片：硅动力SP6648HF
同步整流芯片：东科DK5V100R25C
协议芯片：智融SW3517
编辑点评：绿巨能18W USB PD双口充电器的内部用料和此前拆解18W单口充电器基本一致，在同一块PCB板上增加了一颗USB-A输出接口。同时将USB-C协议小板上的协议芯片更换为智融SW3517，采用二次降压的方式实现双口快充输出。

同时这款双口充电器采用的是智能输出控制，单口输出均支持18W快充，双口同时输出，电压自动降为5V。虽然支持双口输出，但是总功率还是18W，所以初级主控芯片、次级同步整流芯片以及初级滤波电容均可与单口18W共用物料，节约开发成本。

7、绿巨能18W USBPD快充充电器

主控芯片：硅动力SP6648HF
同步整流芯片：东科DK5V100R25C
协议芯片：未知
编辑点评：绿巨能这款18W USB PD快充充电器可支持USB PD、QC3.0、QC2.0、AFC、FCP、SCP、APPLE 2.4A等多种充电协议，不仅可支持主流的PD手机快充，还能兼顾常规快充协议的机型，实用性好。

充电头网拆解发现，这款充电器的初级部分采用了无锡硅动力的电源主控芯片，内置MOS，产品集成度高。次级部分采用了东科半导体的新型同步整流芯片，同样是高集成设计。此外，充电器内部PCBA支持从单C口升级为1A1C输出，所以充电器的体积较常规的18W充电器稍大。

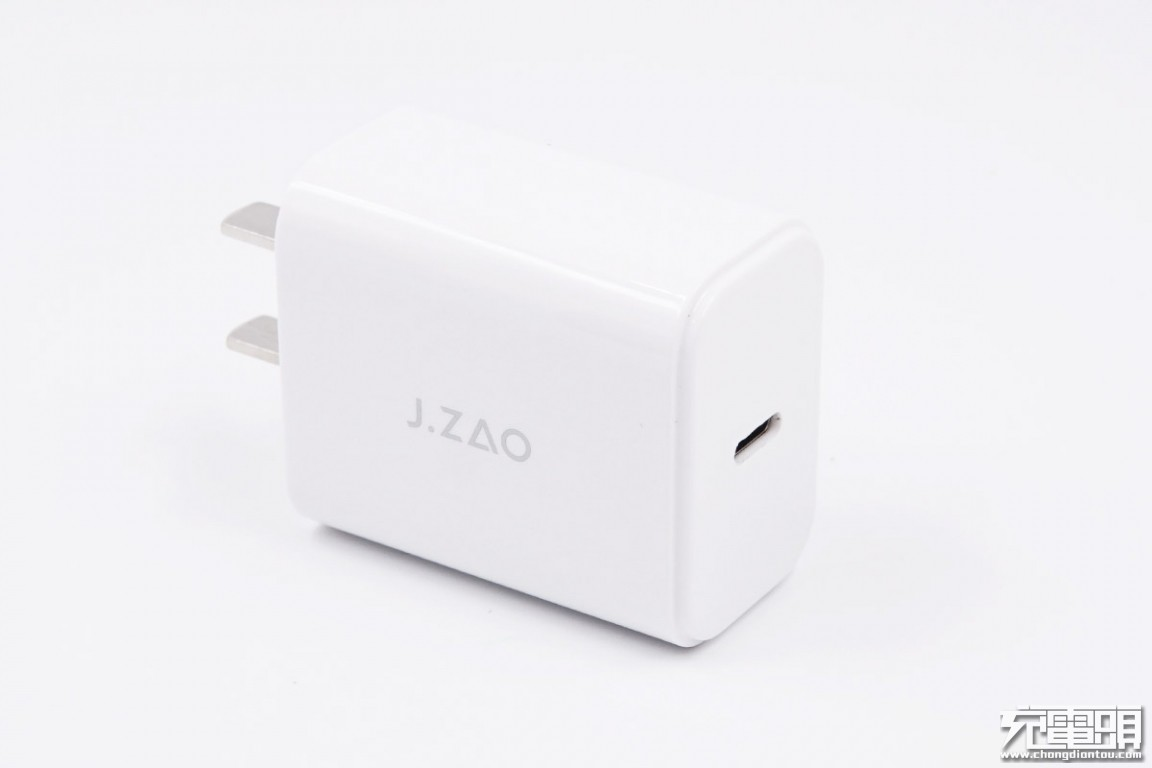

8、京东京造18W PD快充充电器

主控芯片：昂宝OB2362
同步整流芯片：东科DK5V100R25C
协议芯片：英集芯IP2188
编辑点评：京东京造推出的这款18W PD充电器采用单USB-C接口设计，搭配USB-C to Lightning数据线可为iPhone 8及后续机型开启快充。当然，对华为、小米、三星等主流品牌手机同样可以开启快充，体积小巧、便携，适用于小功率快充设备。

充电头网拆解发现，这款充电内部采用昂宝OB2362作为初级主控芯片、东科DK5V100R25C作为次级同步整流控制器、英集芯IP2188作为USB PD协议识别芯片。此外，初级开关MOS管来自三浦微电子，输出滤波固态电容来自万京源，主要元器件均为业内知名品牌。

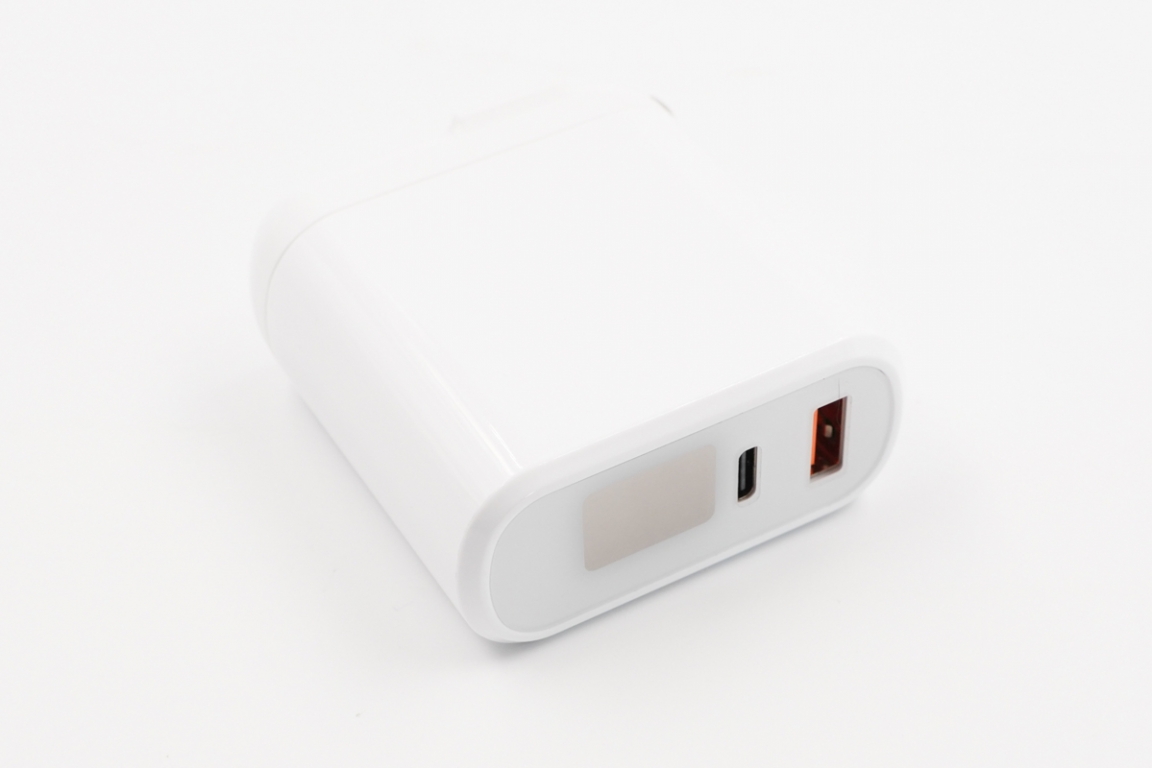

9、华科隆30W 1A1C快充充电器

主控芯片：昂宝OB2632

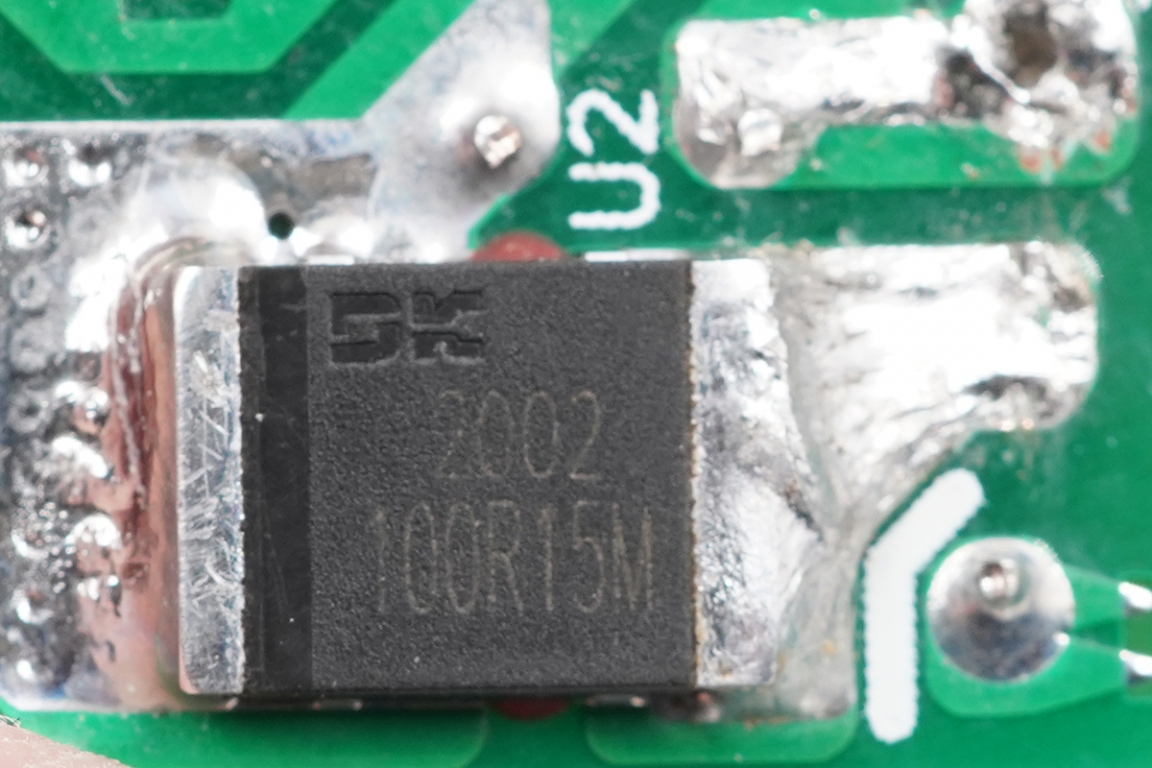

同步整流芯片：东科DK5V100R15M
协议芯片：未知
编辑点评：华科隆这款30W 1A1C双口快充充电器机身洁白光滑，侧身弧面设计，整个充电器小巧轻便。USB-A口支持QC2.0/3.0、AFC、FCP、SCP、SSCP、VOOC/DASH/WARP多个快充协议，兼容性非常好；USB-C口则具备五组固定电压档位以及两组PPS电压档位。两个接口分别支持24W和30W快充，可满足多数手机的日常快充需求。

充电头网通过拆解了解到，充电器的AC-DC部分，由昂宝OB2632搭配高压MOS以及东科次级同步整流芯片组成，经协议芯片控制输出电压，最后由两颗真茂佳ZM075P03M MOS控制分别输出。此外变压器以及电容等器件打胶固定，初级开关MOS专门配有散热片散热，输出两颗固态电容并联滤波，LED指示输出电压电流，设计新颖方便使用，产品整体做工扎实。

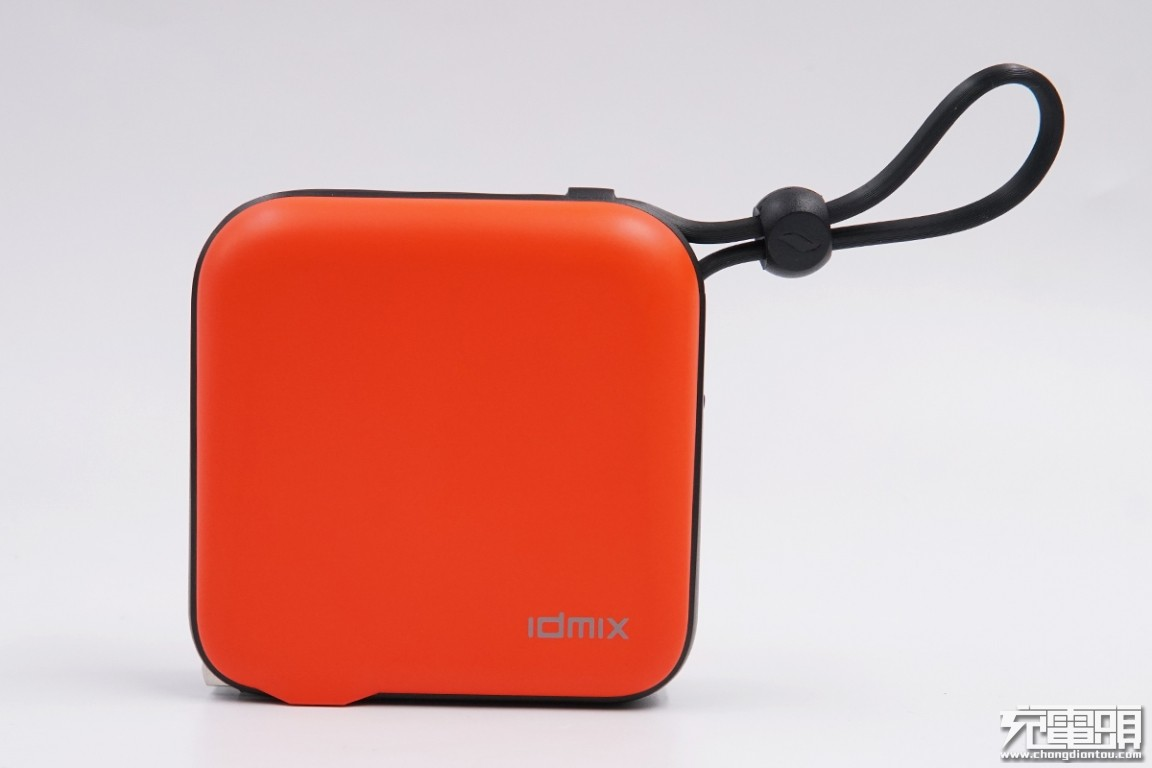

10、IDMIX 大麦创新双模充

主控芯片：福芯FX6005

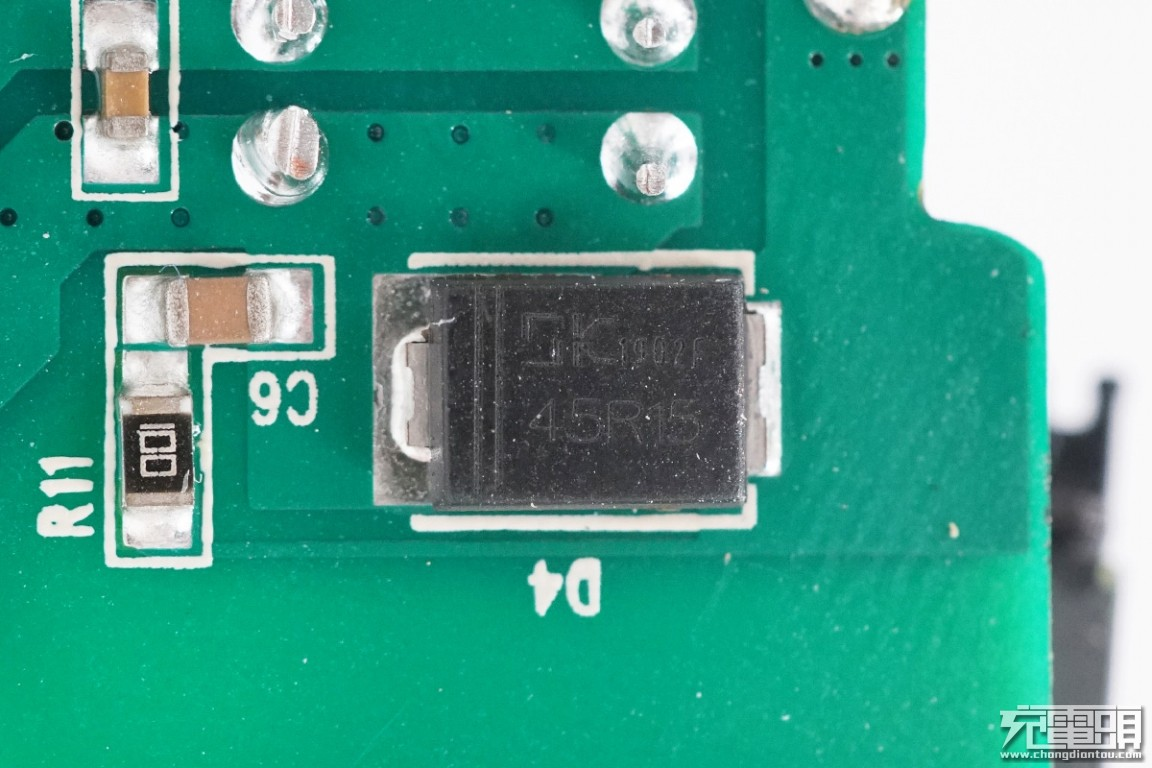

同步整流芯片：东科DK5V45R15
协议芯片：未知
编辑点评：IDMIX MR CHARGER 10000多合一移动电源造型圆润，配色时尚，小巧的机身内集成了充电器、数据线、移动电源三种类型产品，在外出携带时可以省下不少空间，轻装上路，堪称出行神器。性能方面，其集成了MFi认证的Lightning线、支持Apple 2.4A协议，对苹果用户非常友好。10000mAh 电池容量足够肆意用手机一整天，支持边充边放，为移动电源充能时插上手机，休息过后两者都能量满满，体验极佳。

通过拆解可以看到，IDMIX MR CHARGER 10000采用两块PCB焊接而成，并且在高压侧电容与电池之间，还加入了隔离保护。内部做工也比较复杂，整体结构稳定。IDMIX MR CHARGER 10000多合一移动电源除了移动电源与充电器还内置了线材，化繁为简出门说走就走，可以满足你在外出旅行游玩时的充电需求。

充电头网总结

经过多年的推广和发展，USB PD快充已经成为消费类电源市场主流。而据充电头网观察，高度集成化也成为了快充电源的一大发展趋势。这在30W以内的PD快充产品中表现尤为突出，内置MOS、外围精简的方案几乎完成了对传统分离器件方案的全替代。

东科半导体的同步整流芯片凭借着独特的封装形式、极简的外围电路设计，在发展迅速的USB PD快充市场中，成为电源厂商的首选方案，并一举获得多家客户认可，占据同步整流控制器市场领先地位。

此外充电头网了解到，东科半导体前不久还针对18W PD快充市场发布了旗下首颗量产的高集成PWM控制器，完成了对小功率USB PD快充市场全套方案的布局。同时，东科半导体还积极在氮化镓芯片应用领域投入，预计2020年下半年将带来国内首颗内置氮化镓功率器件的电源芯片。
