8款市售主流USB PD快充插线板拆解汇总
来源:充电头网发布时间:2020-08-241304浏览
询问 AI无论是居家还是办公，插线板都是一件看似不起眼但又不可或缺的产品，因为它在解决室内墙插供电布线的“最后一米”中，充当了非常重要的角色。
而随着科技的进步，插线板也在多年的演变中被赋予更多的属性，比如加入物联网模块的远程智能控制功能，加入USB模块后的充电器功能等。功能的日渐丰富，也为这个很不起眼的产品添上了科技的色彩，逐渐被用户关注。

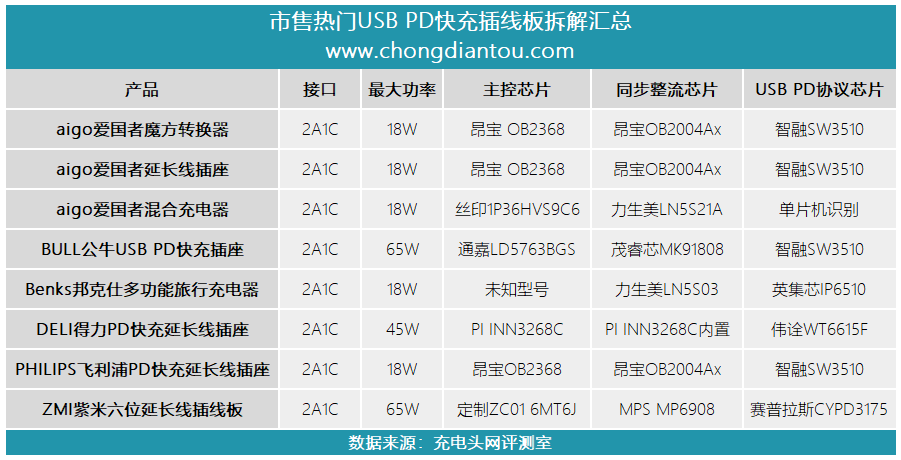

近两年USB PDType-C市场的快速发展，更是成为了传统插线板恒业变革的契机。无论是老牌插线板厂商，还是新兴的电商品牌，USB PD快充插线板都成为了必争之地。截止目前，充电头网已经累计拆解了8款USB PD快充插线板，产品形态各异，输出功率从18W到65W之间不等。下面就为大家分享这些主流的USB PD快充插线板都用了什么方案。
aigo
PWM主控芯片：昂宝 OB2368
同步整流芯片：昂宝OB2004Ax
PD快充协议芯片：智融SW3510

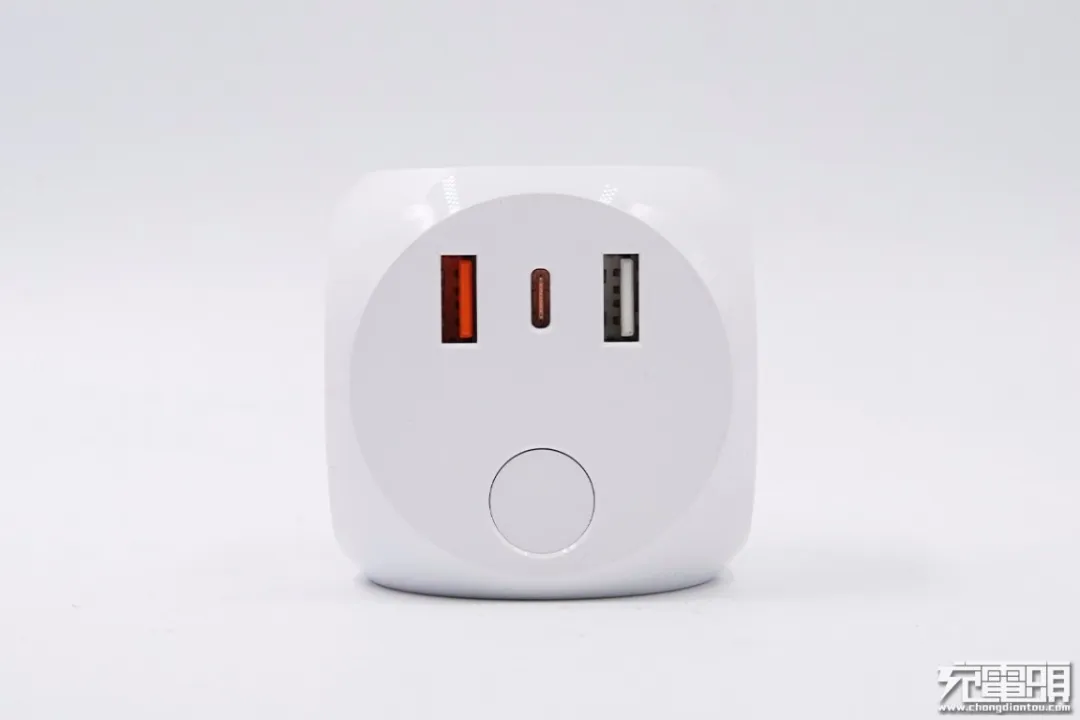

编辑点评：aigo无线版魔方转换器机身造型加入中国圆设计，边角圆润，无论是转移使用位置或是携带出门都更加方便，随插随用。A2接口支持QC2.0/3.0、AFC、FCP多个快充协议，兼容性好，最大输出18W；C口支持5/9/12V以及3.3-5.9V/3A和3.3-11V/2A电压档位，支持18W PD快充。除了满足日常家用电器的用电需求之外，还能直接给手机等设备进行快充。

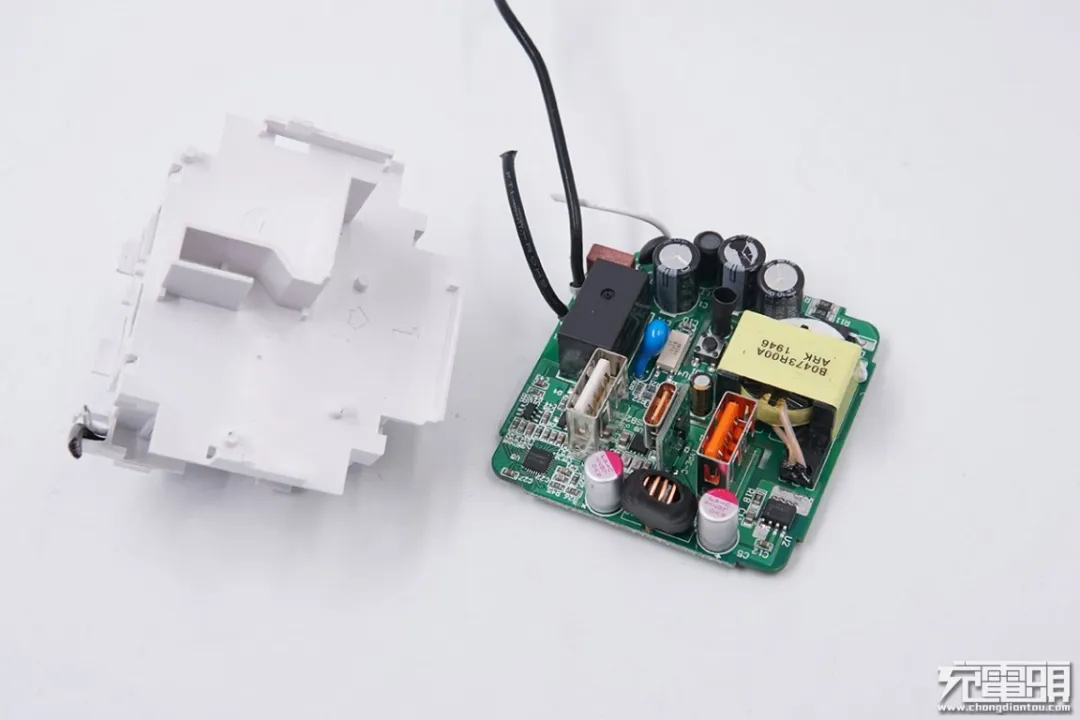

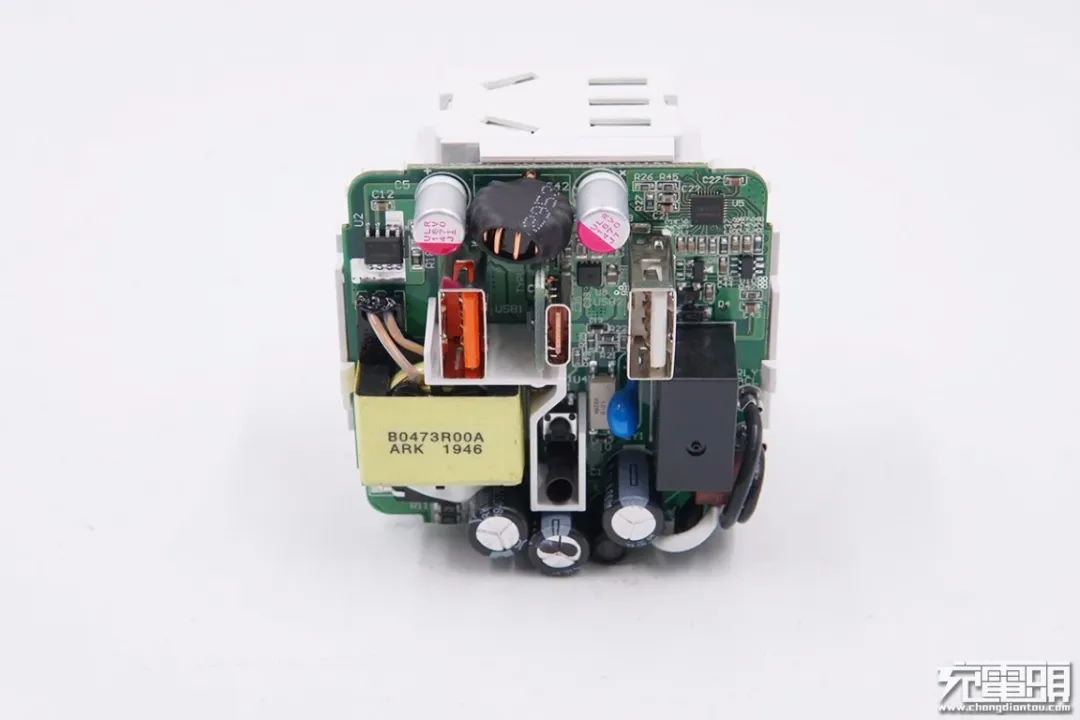

充电头网通过拆解发现，充电器部分采用了士兰微SVF7N65C系列MOS管、昂宝次级同步整流芯片OB2004Ax、智融SW3510双输出同步整流降压芯片和威兆VS3622DB MOS等，输出采用固态电容滤波，确保长期工作的可靠性。此外导线焊接牢固，PCB板中心横穿塑料板进行固定和隔离，AC交流插口采用一体铜带设计，相互之间也有塑料板隔离固定。
PWM主控芯片：昂宝 OB2368
同步整流芯片：昂宝OB2004Ax
PD快充协议芯片：智融SW3510

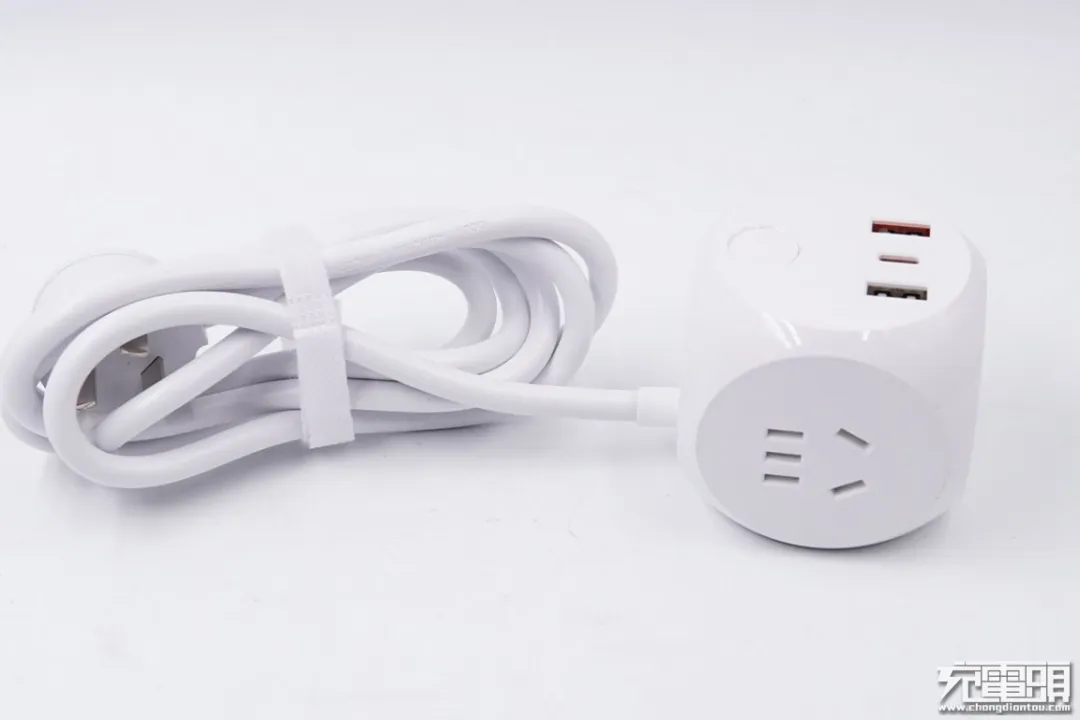

编辑点评：aigo这款18W PD快充魔方插座全长1.5m，机身造型加入中国圆设计，机身很小可节省很多桌面空间，而且不用担心多个设备同时使用时的拥挤问题。USB-A2接口支持QC2.0/3.0、AFC、FCP多个快充协议，兼容性好，最大输出18W；USB-C支持5/9/12V以及3.3-5.9V/3A和3.3-11V/2A电压档位，支持18W PD快充。除了满足日常家用电器的用电需求之外，还能直接给手机等设备进行快充。
充电头网通过拆解发现，充电器部分采用了昂宝OB2368主控芯片以及同步整流芯片OB2004Ax，同时还采用了智融SW3510实现1A1C的智能快充输出控制，输出采用固态电容滤波，确保长期工作的可靠性。此外导线焊接牢固，PCB板中心横穿塑料板进行固定和隔离，AC交流插口采用一体铜带设计，相互之间也有塑料板隔离固定。
PWM主控芯片：丝印1P36HVS9C6
同步整流芯片：力生美LN5S21A
PD快充协议芯片：单片机识别

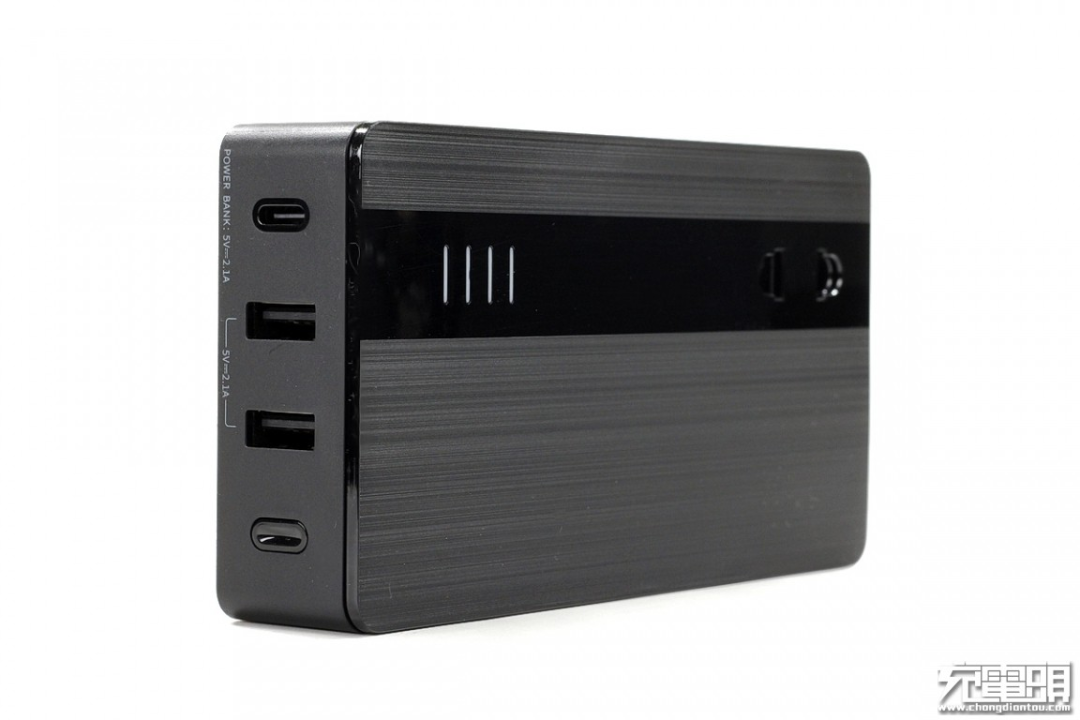

编辑点评：aigo突破混合充电器机身扁平棱边分明，携带方便，产品外观设计精致，触摸手感好。机身自带一个220V输出插孔，内置5000mAh电芯，USB-C输出接口支持18W PD快充。日常办公或者出差只需要这样一个三合一混合充电器就可以实现手机和大功率笔记本同时充电，减少背包负担出门更轻松。

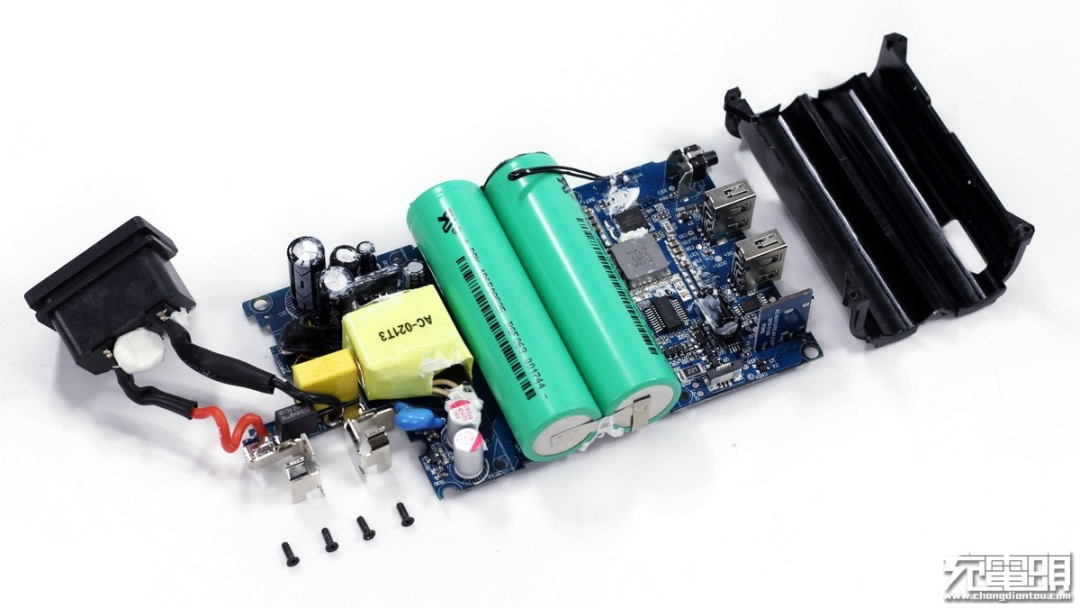

充电头网通过拆解了解到，产品内部采用了南芯SC8913高效率同步双向降压转换器、力生美次级同步整流芯片LN5S21A、芯电元PE15D11保护MOS管和英集芯锂电池保护IC IP3005A等。打开机身壳我们看到基本上所有的元器件都打上硅胶，增强了内部稳定性；此外电芯覆盖有塑料壳加强保护并配有热敏电阻实现温度监控，可靠性和稳定性都很好。
BULL公牛
PWM主控芯片：通嘉LD5763BGS
同步整流芯片：茂睿芯MK91808
PD快充协议芯片：智融SW3510

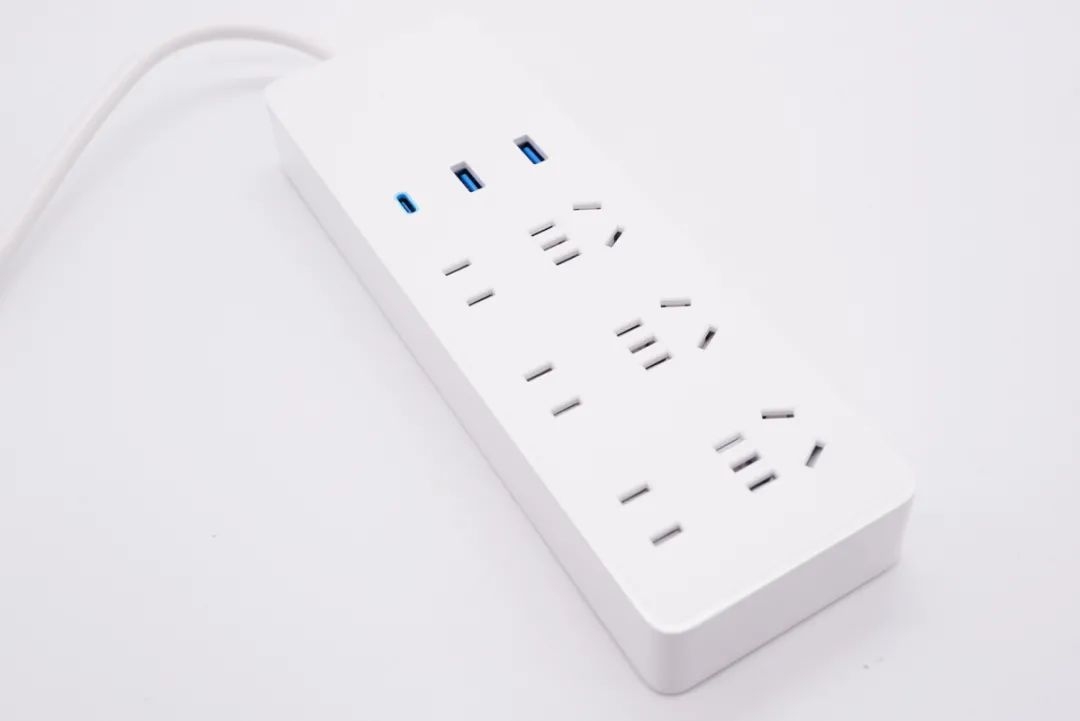

编辑点评：公牛65W USB PD快充插座采用白色PC阻燃材质机身，外观简约。这也是公牛旗下首款支持65W USB PD快充的插线板产品，标志着传统插线板厂商正式入局USB PD快充领域。插线板同时配备了六组国标插孔和三个USB充电接口，既可以满足家电产品的供电，也能为笔记本电脑、手机、平板、游戏机等数码产品进行充电，非常实用。整个插线板的电流通断可以通过一个微动开关控制，使用方便。

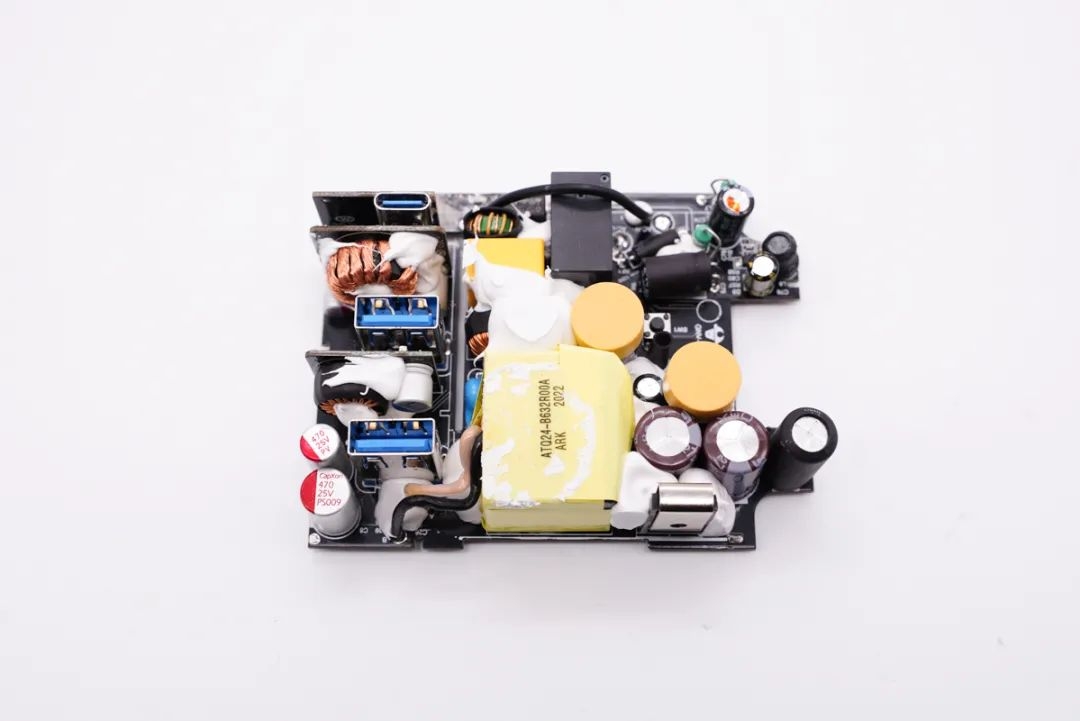

充电头网通过拆解了解到，公牛65W PD快充插线板内置的USB电源模块采用了多口PD快充充电器常见的方案，由开关电源+二次降压电路组成，其中开关电源部分采用通嘉LD5763BGS作为PWM主控芯片，并采用茂睿芯MK91808作为同步整流控制器，二者分别搭配相应的MOS实现宽电压输出；二次降压部分采用了两颗智融SW3510芯片，一颗负责USB-C口的降压和协议识别控制，另一颗负责两个USB-A接口降压和协议识别，两路输出通过一个外挂单片机协调，最终实现三口功率智能输出控制。
DELI得力
PWM主控芯片：PI INN3268C
同步整流芯片：PI INN3268C内置
PD快充协议芯片：伟诠WT6615F

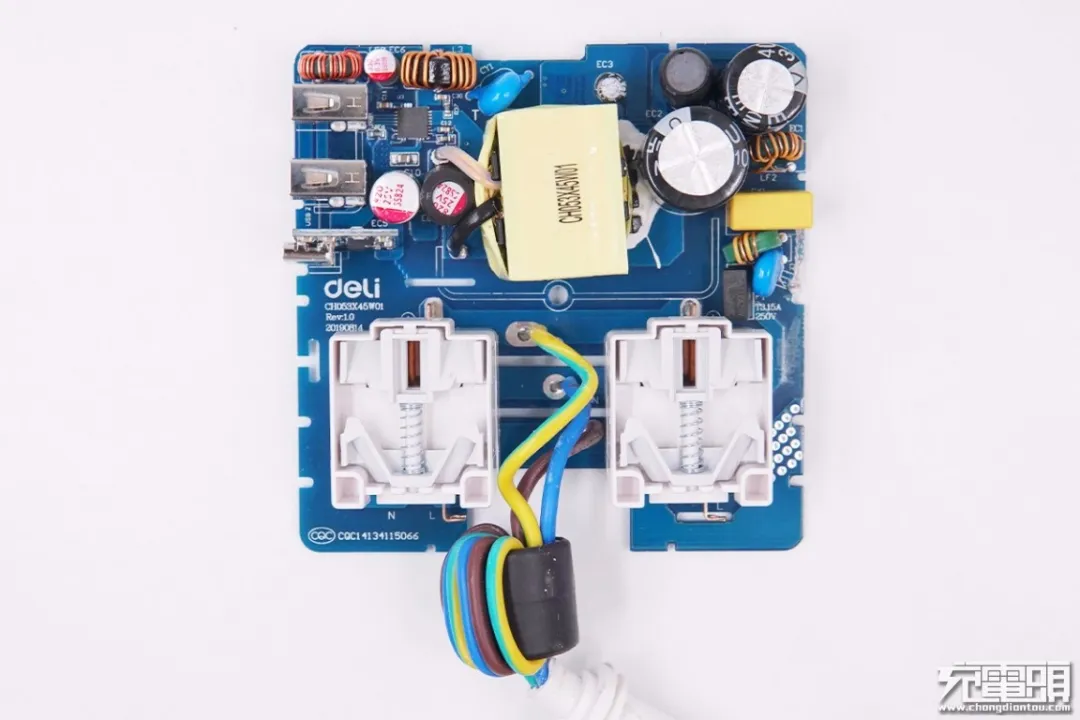

编辑点评：充电头网通过拆解了解到，得力这款产品充电器部分采用开关电源和二次降压两路输出架构。开关电源部分采用PI高集成INN3268C主控芯片和万代次级同步整流MOS实现AC-DC整流输出，USB-C口经由伟诠WT6615F协议芯片握手输出。USB-A口通过南芯SC8102进行二次降压后分两路5V恒压输出。

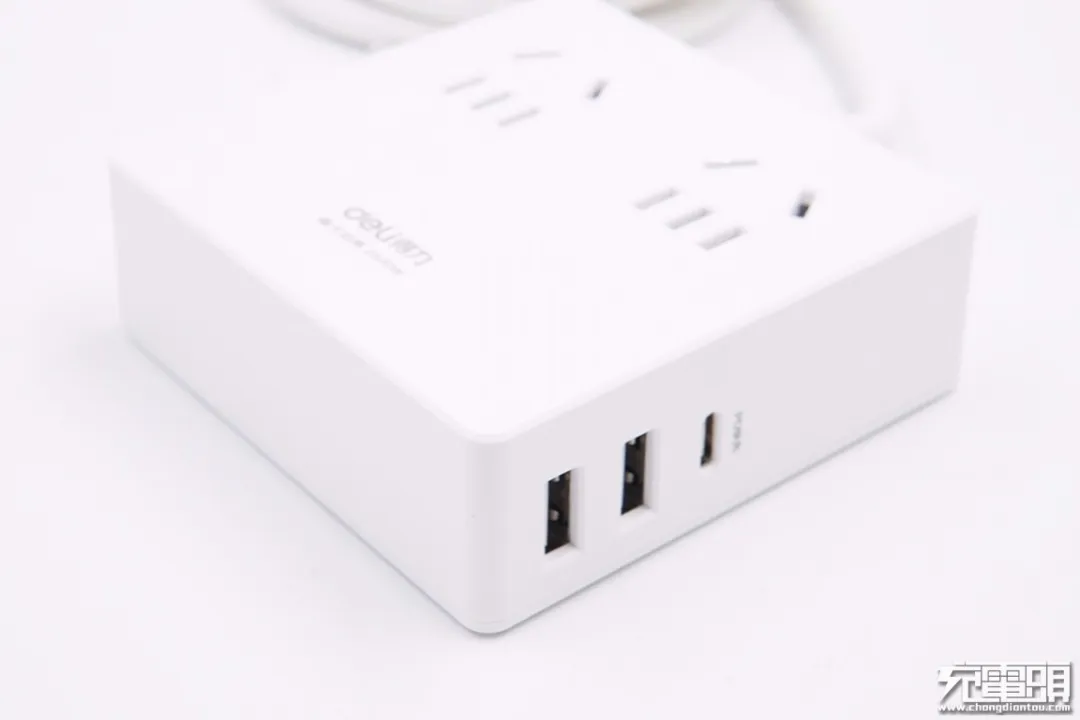

deli得力45W 2A1C PD快充插线板机身方形设计，配备两个新国标2+3组合插孔且带有安全门，可以避免异物插入造成触电危险。此外内置大功率USB输出模块，USB-C接口单独使用时支持45W输出，拥有5/9/12/15V3A和20V2.25A完整的PDO，并且还支持QC2.0/3.0、AFC、FCP、SCP快充协议。兼容协议多，档位齐全，能为市面上大部分数码设备提供快速充电。两个USB-A接口支持Apple 2.4A协议，对苹果设备较为友好。
Benks邦克仕
PWM主控芯片：未知型号
同步整流芯片：力生美LN5S03
PD快充协议芯片：英集芯IP6510

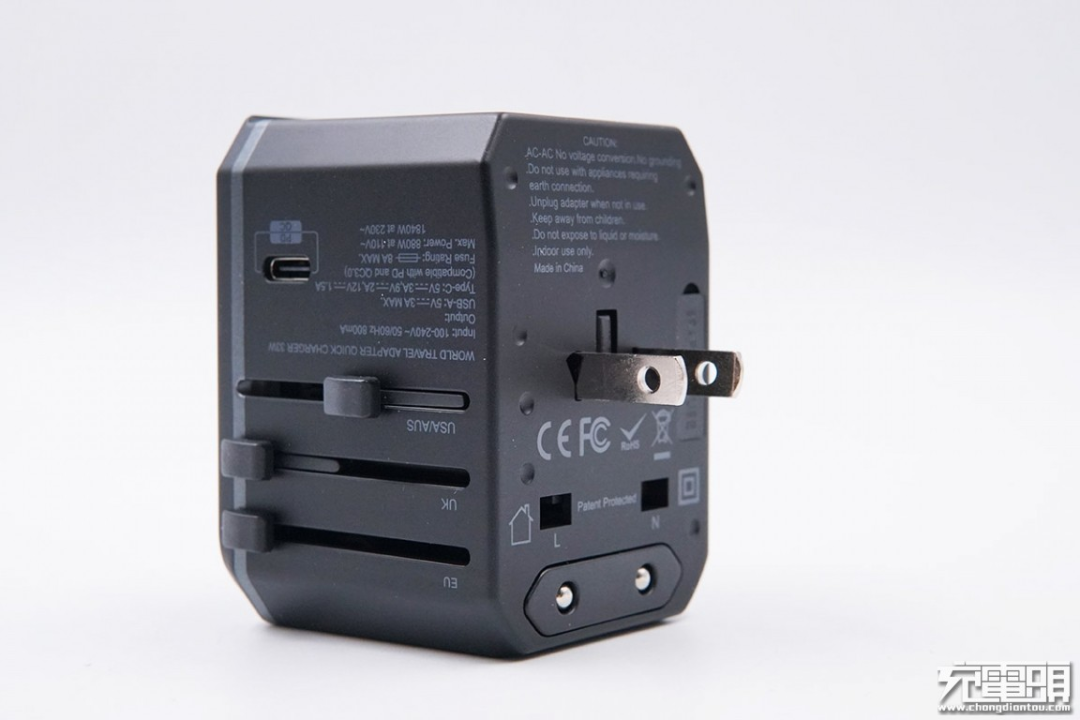

编辑点评：Benks邦克仕这款多功能旅行充电器在侧身采用按压滑动按钮设计伸缩输入插脚，使得产品整体小巧灵活，易于携带。其中两个USB-A接口支持最大15W输出；C口支QC2.0/3.0、Samsung-AFC三个快充协议以及USB PD2.0快充标准，具备5/9/12V三组固定电压档位，最大输出18W。这款产品可轻松解决不同规格插脚的问题，又能满足平时的充电需求，外地出差旅行一个就够了。

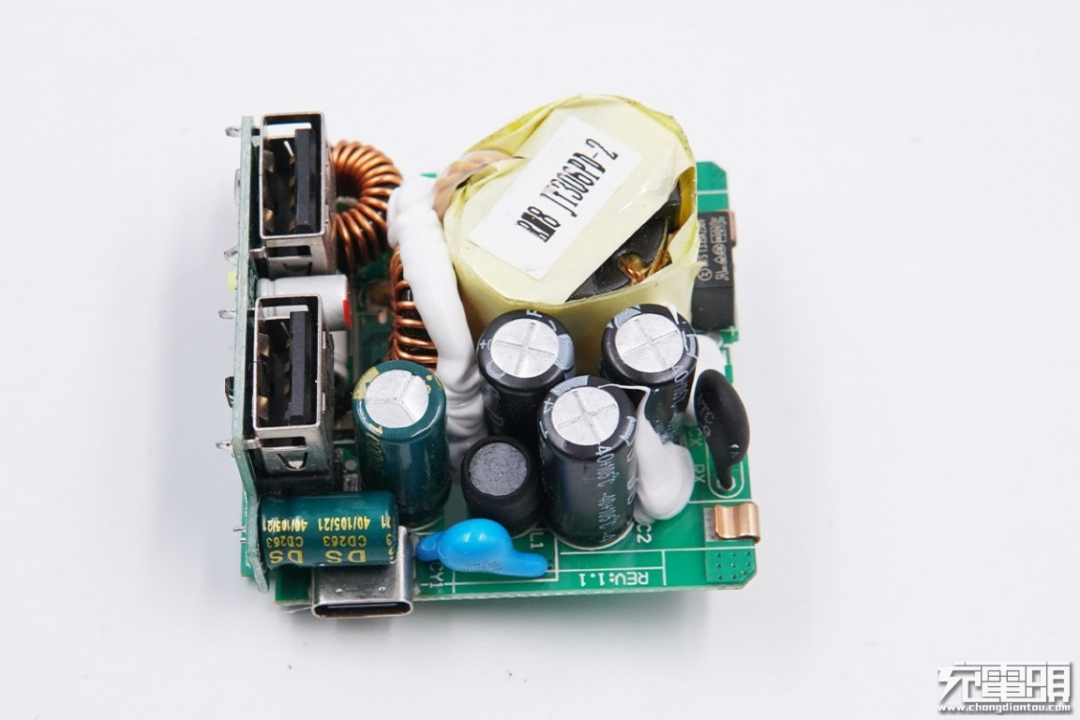

充电头网通过拆解发现，内部充电器部分使用了无锡紫光的初级开关MOS TPA65R750C、力生美LN5S03次级同步整流控制器、新功率次级同步整流MOS NCEP0160G、诚芯微CX8825同步降压转换器和英集芯IP6510协议芯片。PCB板上变压器、电感和电容等元器件打胶加固，接口母座过孔焊接，内部稳定性好。
PHILIPS飞利浦
PWM主控芯片：昂宝OB2368
同步整流芯片：昂宝OB2004Ax
PD快充协议芯片：智融SW3510

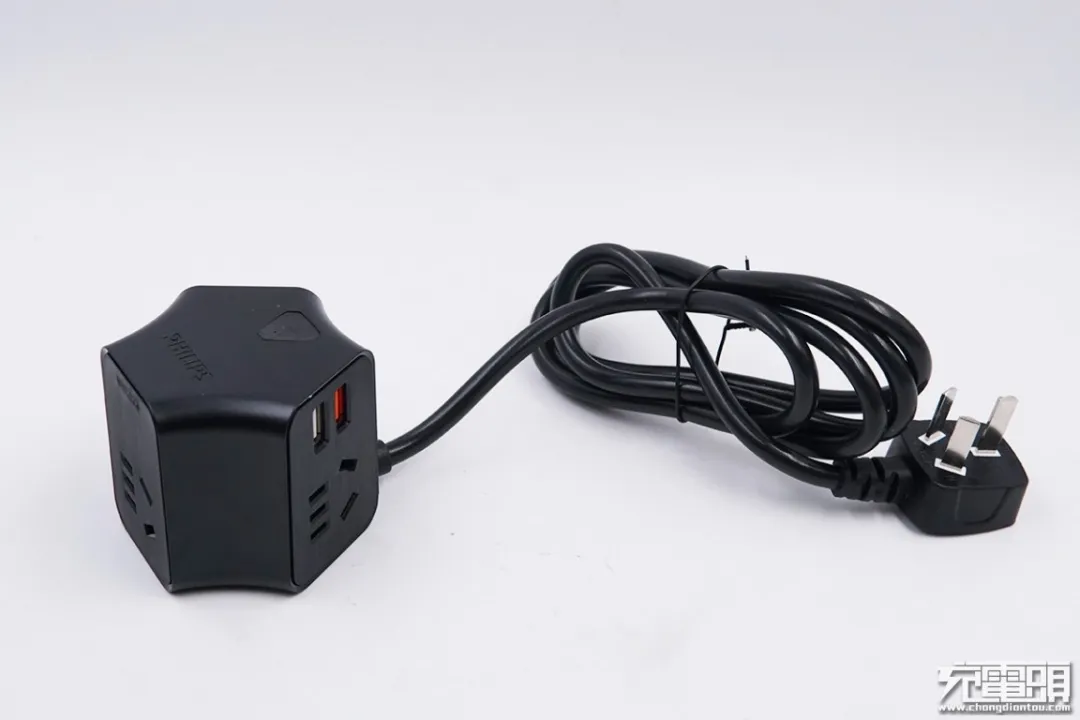

编辑点评：PHILIPS飞利浦这款延长线插座机身采用摩天轮立体造型设计，电源线粗壮结实，产品全长1.5m，配备三个2+3新国标插孔和2A1C三个USB输出接口。其中1A1C接口支持QC2.0/3.0、AFC、FCP多个快充协议，兼容性良好；C口还具备5V3A、9V2A、12V1.5A三组固定电压档位和两组PPS。除了满足日常家用电器的用电需求之外，还能直接给手机等设备进行快充。

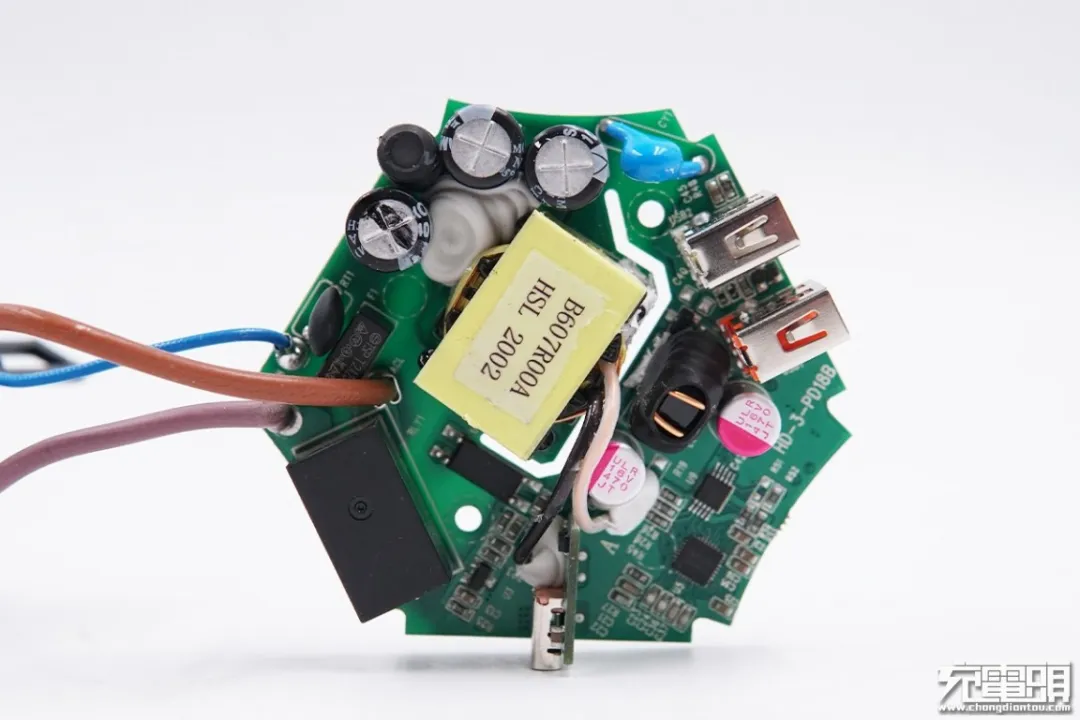

充电头网通过拆解发现，这款产品充电器部分采用了昂宝OB2368和OB2004Ax控制器，输出由智融SW3510搭配威兆MOS组成；此外采用了万裕的电解电容和固态电容滤波，确保了长期工作的可靠性；电源线符合新国标规范，导线焊接牢固；AC交流插口采用一体铜带设计，相互之间也有塑料板隔离固定。
ZMI紫米
PWM主控芯片：紫米定制ZC01 6MT6J
同步整流芯片：MPS MP6908
PD快充协议芯片：赛普拉斯CYPD3175

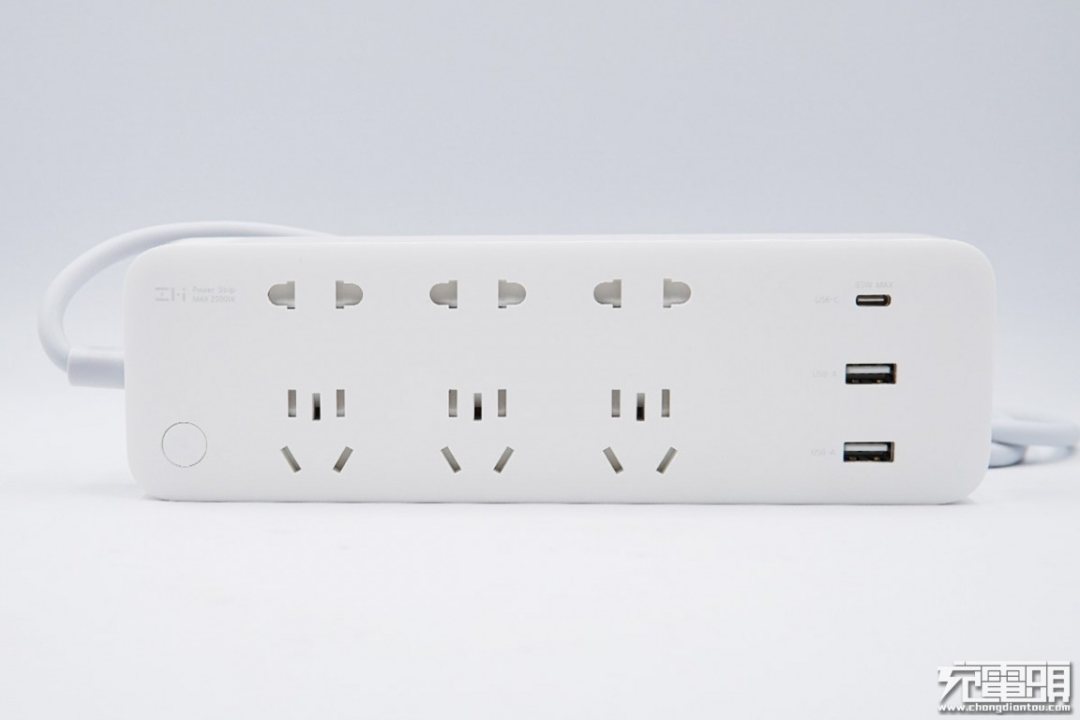

编辑点评：紫米这款插线板插孔虽多，但设计合理，因此也不是很占地方，配备的6位插孔全部都带有安全门，家居使用更加安全。最大承载功率2500W，满足大部分居家办公日常所需。两个USB-A接口支持18W快充输出，可满足手机日常充电，而USB-C接口输出功率达65W，可为笔记本电脑充电，附带的CC数据线性能优秀。

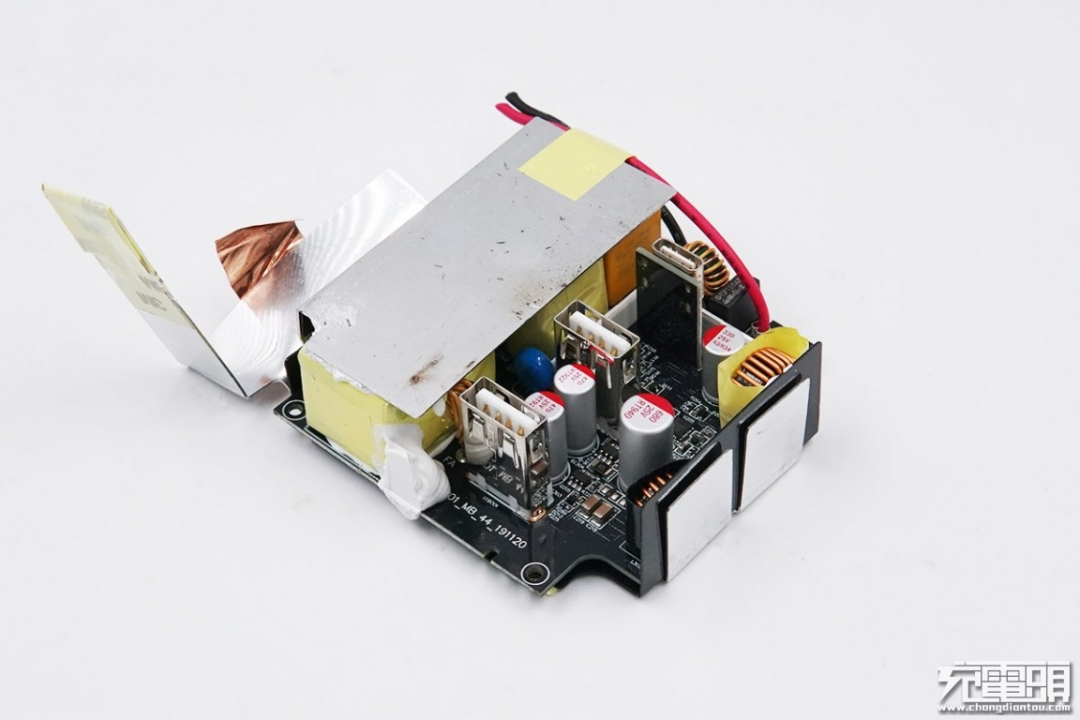

充电头网通过拆解发现，充电器部分使用多款业界知名厂家芯片，如美国万代AOS的初级开关MOS， AOD380A60C，南芯SC8102和SC8002、MPS次级同步整流控制器MP6908、协议IC分别是赛普拉斯CYPD3175和天钰FP6601Q，用料扎实。内部元器件固定的很稳，采用的是一体铜带，导线均过孔焊接焊点饱满，充电器部分配置大面积金属散热片和注胶，散热性能良好。
充电头网总结
USB PD快充与传统插线板的结合造就了一种全兴的产品形态，同时USB PD快充插线板的出现也在一定程度上解决了用户的使用痛点，所以一经推出便受到了消费者追捧。让一款平淡了几十年的产品重新焕发新机，形成了一个全新的市场。
就目前而言，无论是插线板界的一哥公牛，还是新兴电商代表品牌紫米，都已经在USB PD快充插线板领域有所布局，产品的发展趋势也越来越明朗。
在USB PD快充插线板的产品定义方面，各大品牌均倾向于采用2A1C的USB电源模块，这也就相当于让传统插线板自带了一个多口PD快充充电器，产品实用性大幅提升。而考虑到多口快充以及生产成本等因素，这些PD快充插板的充电器模块多以开关电源+二次降压输出架构为主，在保证单口大功率输出的同时也能兼顾多口同时工作，尤其是大功率快充技术的加入，一个插线板基本就能解决大部分设备的用电需求。
