盘点市售三款USB-C 86型面板插座，支持iPhone 12快充

2020年USB-C充电器已全面普及，iPhone 12也支持USB PD快速充电，快充已无声无息地进入人们日常生活中。除USB-C充电器外，配备USB-C的插线板也开始陆续铺货，作为供电源头的家装墙插面板终于也开始USB-C化，小编搜寻了市面上几款USB-C墙插面板，他们都是基于86型标准结构设计，具有通用性大部分家庭可以直接替换。

问：USB-C面板优势是什么？
答：USB-C面板适用于个人家庭、商业场所、公司等所有场合，特别是对于商业场所来说，USB-C面板可以直接为消费者提供快充的同时不需要借/还充电器这个环节，也不会丢失。对于家装使用也能提升家装氛围档次。

问：USB-C面板安全吗？
答：USB-C面板内部直流交流模块采用隔离设计，高低压电路之间有隔板，无需担心，但不可用于浴室等潮湿环境，这点跟所有插座相同。

问：USB-C面板可以直接替换家里的吗？
答：文章内几款USB-C面板都是基于86型国标设计，尺寸是标准的86mm * 86mm，安装孔距60mm，只要底盒尺寸相同就可以通用替换。但USB-C面板需要接入220V市电安装，需要有电器资质相关人员操作，普通人不建议自行拆装替换以免发生触电危险。

一、ABB

近日著名插座品牌ABB推出了一系列新式墙插面板，其中包含了无线充面板与PD快充面板，产品定位于高端商业场所如酒店、咖啡厅、商务休息室等，提升场所内装档次，同时为消费者带来方便又好用的充电体验。

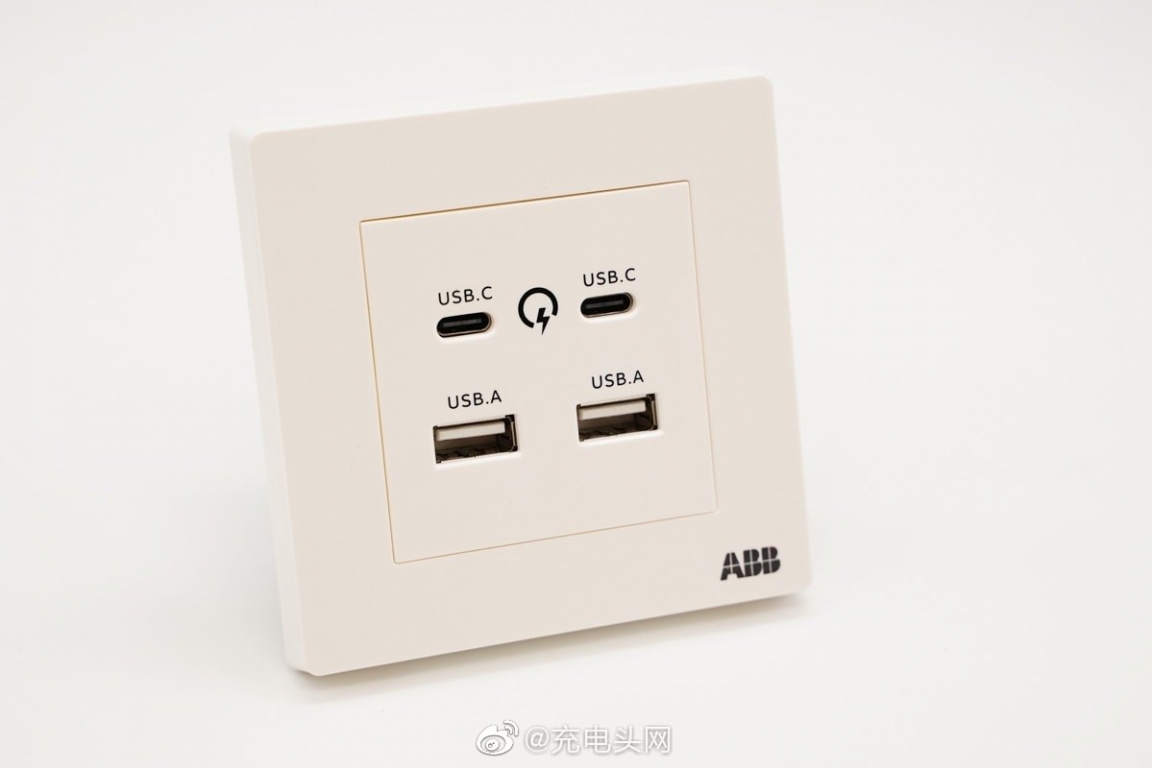

ABB PD快充墙插面板奶白色哑光处理，外沿面板可拆卸进行螺丝装配，中间是USB输出模块。配置方面，一共四个输出接口，分别是两个USB-C PD快充输出口，两个USB-A 5V输出口，中间还印有高通QC商标，支持QC快速充电标准。

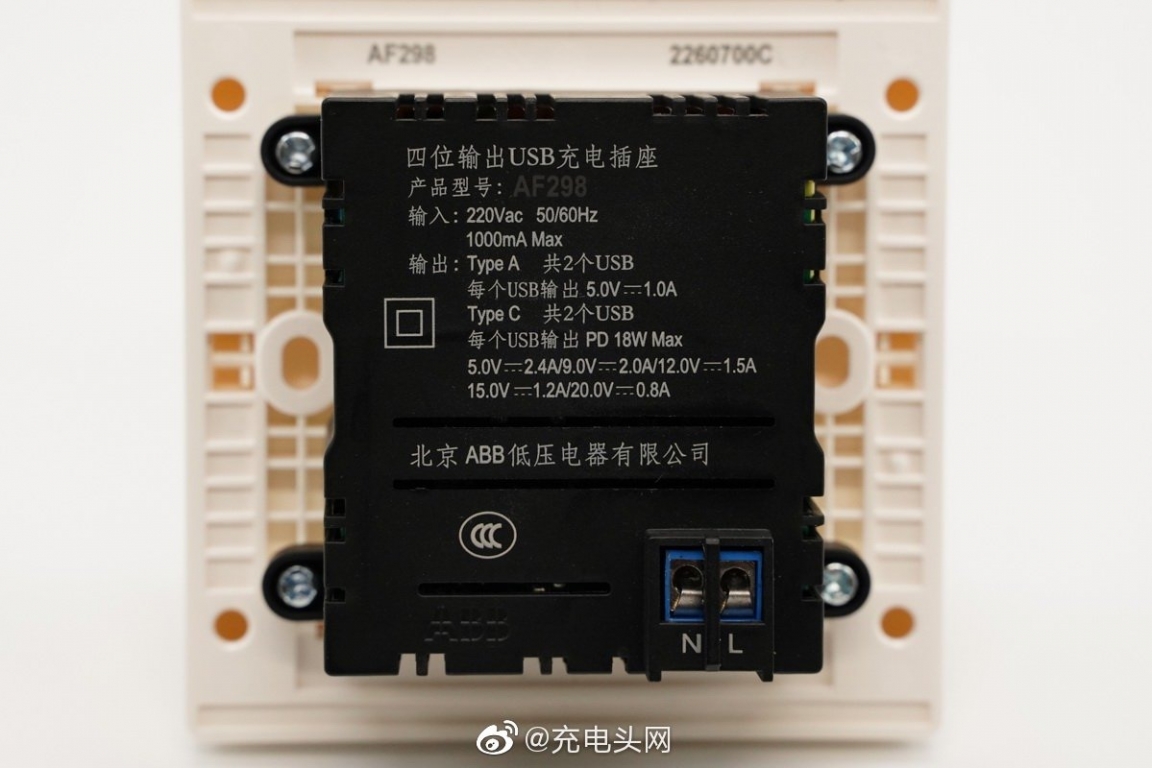

反过来看看底部，螺丝孔位是常见的插座底盒孔距方便安装，白色面板多处使用了加强筋设计让结构更加坚固，模块采用了黑色阻燃壳体包裹，并留有多条散热格栅，220V输入端采用螺丝接线柱设计，方便安装。产品型号：AF298，输入：220Vac 50/60Hz 1000mA Max。Type-A输出：5V1A，每个USB输出5V1A。Type-C输出：5V2.4A / 9V2A / 12V1.5A / 15V1.2A / 20V0.8A，每个Type-C输出PD 18W Max。北京ABB低压电器有限公司，下面印有中国3C认证。

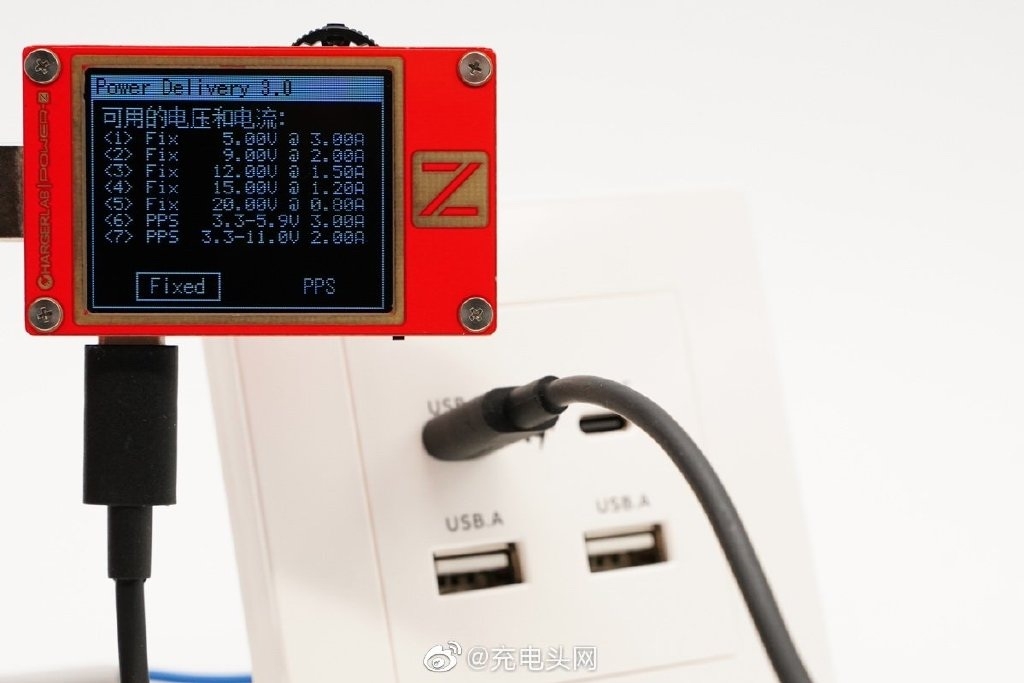

通过POWER-Z KT002 USB测试仪读取Type-C PDO报文，可以看到支持USB PD3.0快速充电标准，带有5V3A / 9V2A / 12V1.5A / 15V1.2A / 20V0.8A五个固定电压档，另外还带有两组PPS电压，3.3-5.9V3A / 3.3-11V2A。除了支持USB PD3.0快充标准外，他还包含市面上多种常见的快速充电协议，包括了APPLE2.4A、QC2.0、QC3.0、QC4+、AFC、FCP，广泛适用于各种苹果安卓设备。

二、德力西

德力西快充墙插面板属于德力西家简面板系列，规格是最为通用的的86型面板，也就是面板尺寸为86mm * 86mm，大部分家庭可直接替换使用。优雅白色壳体采用了PC阻燃材料制作，在看不见的内部罕见地采用锡磷青铜一体铜条设计，不管是居家自用，还是会所、酒店、办公等公共场合都适合使用。

德力西USB口快充插座相较于传统插座来说，插脚左移，从功能区域来看德力西快充墙插面板属于左右结构布局，左侧是AC220V交流电插座区，包含一个两脚插孔与一个三角插孔，大孔距设计无需担心插头打架。右侧是DC直流输出模块，包含了一个USB-C PD快充输出接口与一个USB-A快充输出接口。

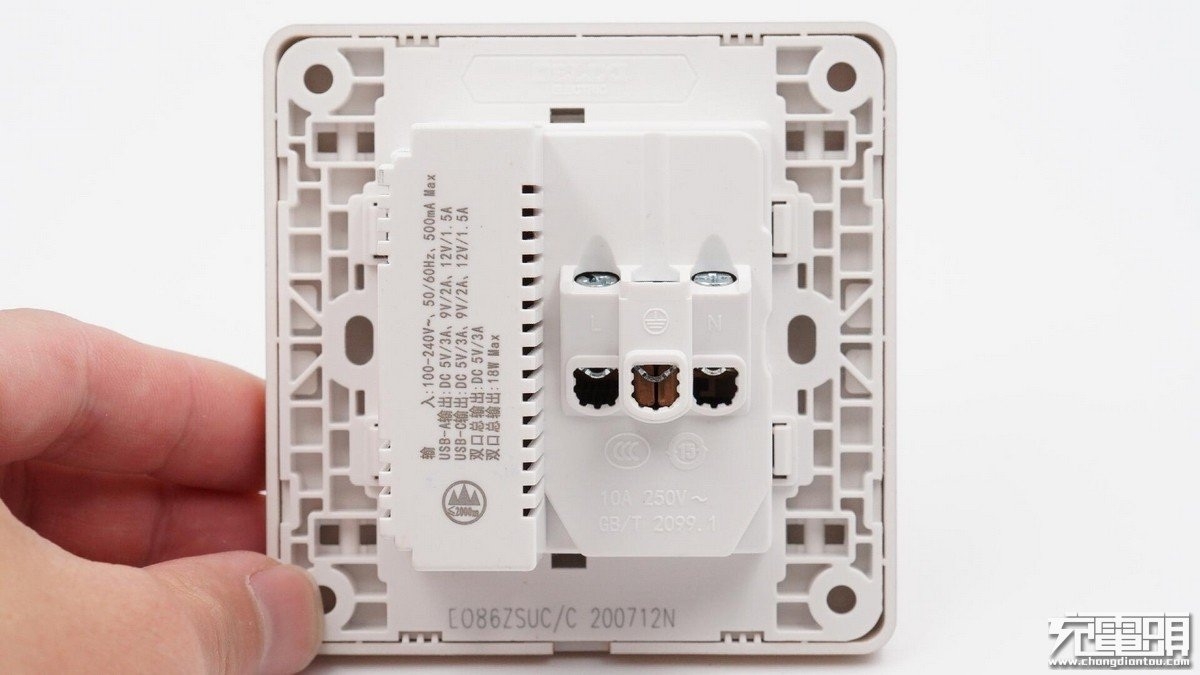

插座背面设有导线接线槽，并标注USB口参数信息，开关电源模块两侧有散热口，面板底座采用了网格状设计加强抗压性，长久使用也不易变形，拉扣式接线设计方便安装不伤线材。支持单口快充双口5V输出，下方是序列号和生产日期，20年7月生产。

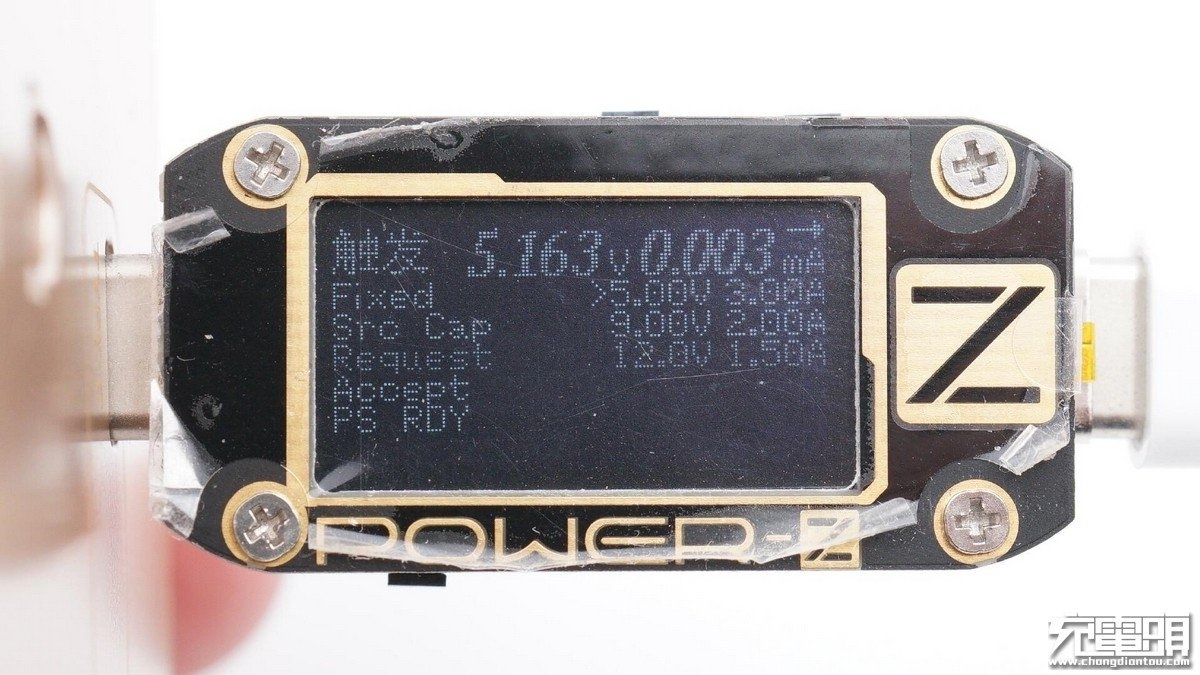

使用ChargerLAB POWER-Z KM001C检测USB-C口输出协议，显示支持Apple 2.4A和DCP协议，以及QC3.0、AFC、FCP、PD3.0快充协议。其PDO报文显示USB-C口具备5V3A、9V2A和12V1.5A三组固定电压档位，输出功率为18W。

三、施耐德

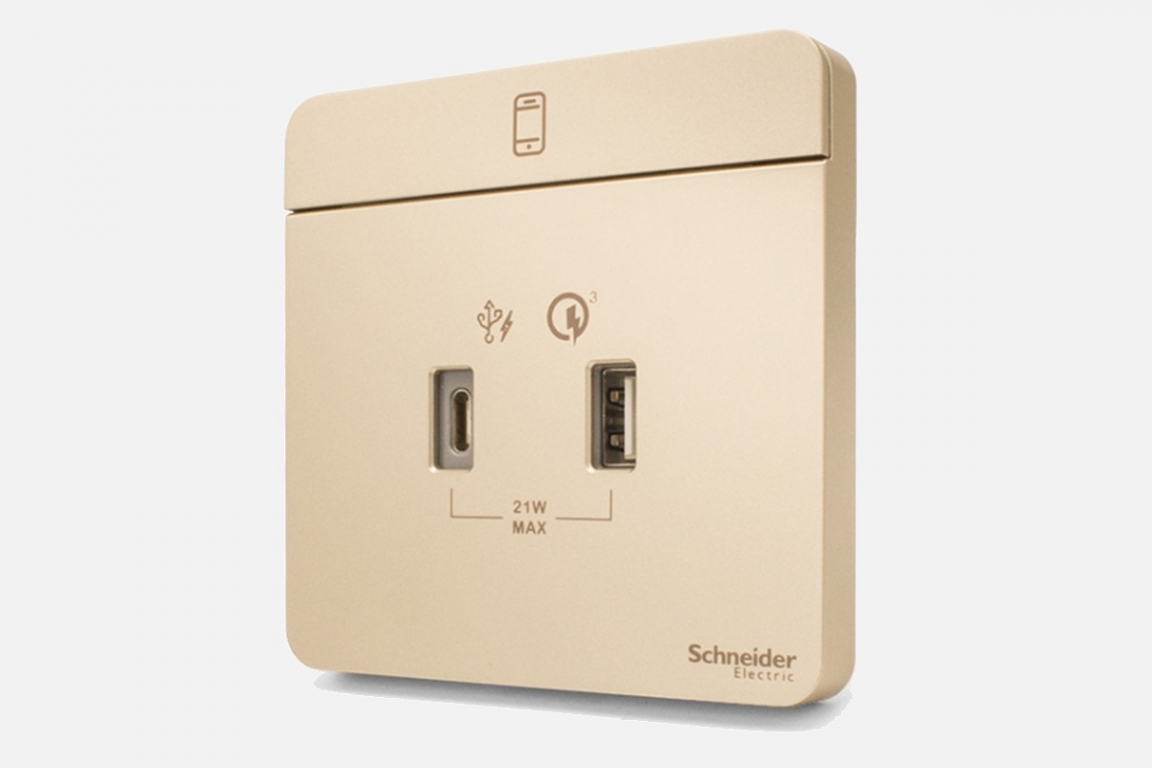

源自法国的施耐德电气近日也推出了PD墙插面板，施耐德PD快充面板采用了香槟金主打色营造暖色家装氛围，顶部是一个手机托盘，右下角带有施耐德LOGO“Schneider”。接口方面全直流模块配置，分别是一个USB-C PD快充输出口，一个USB-A多协议快充输出口，丝印标注了最大输出功率21W。

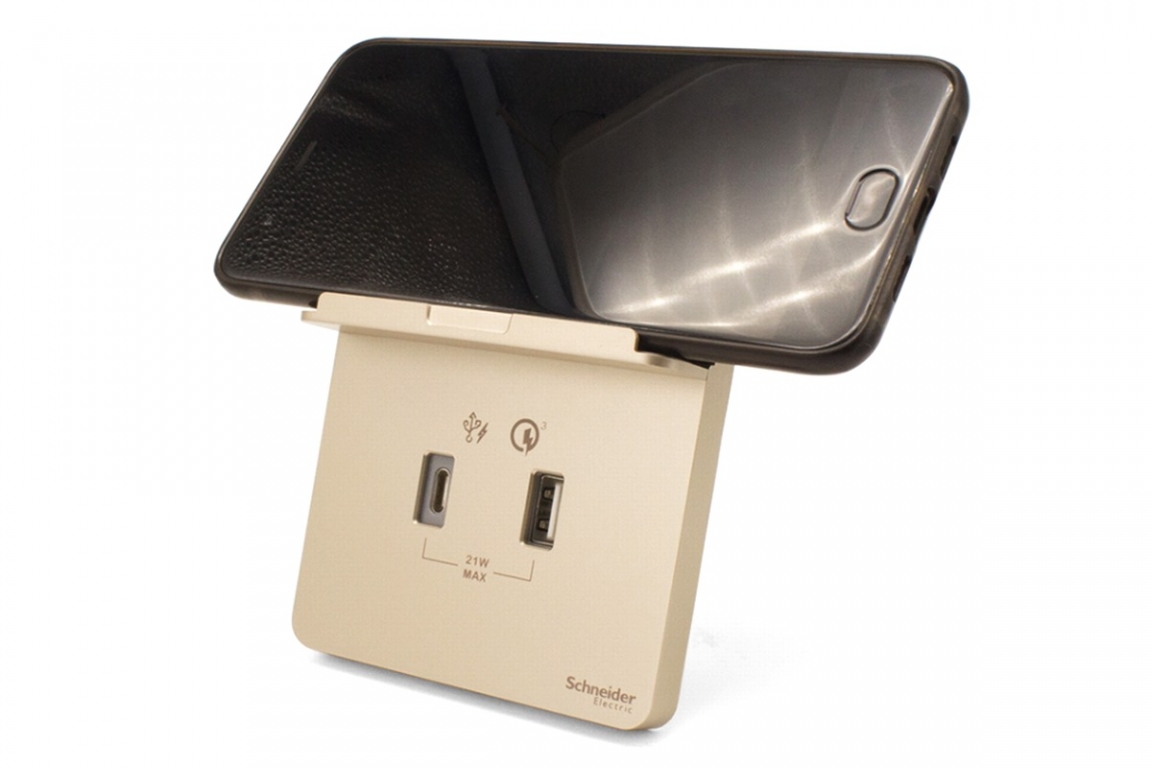

整个面板非常平整，顶部的手机托盘采用可变结构，数码产品充电时可以翻出托盘作为承托支架使用，避免手机充电不知道放那里的尴尬，设计十分贴心。

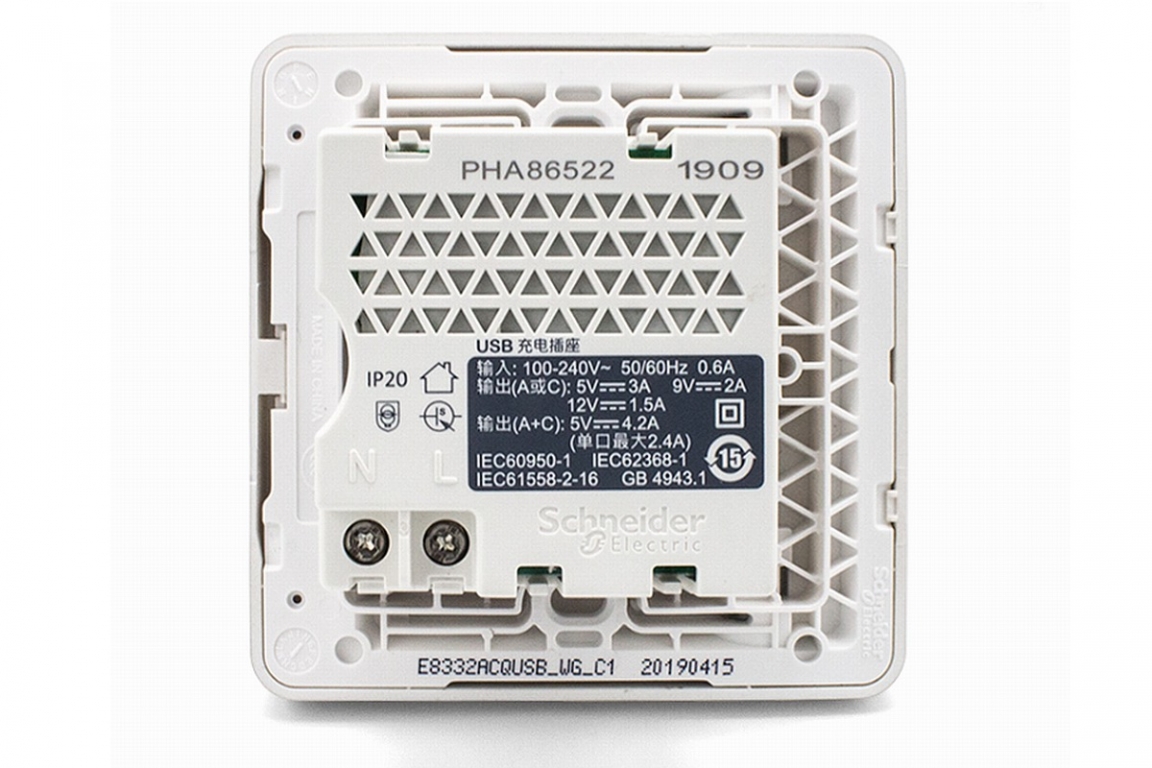

施耐德PD快充面板底部满布了三角形加强筋，同时直流模块附近大范围采用了三角形开孔设计以帮助散热保证长时间使用稳定性，供电采用螺丝接线柱方式装配。参数方面，输入支持100-240V 50/60Hz 0.6A，USB-C/A单独输出支持5V3A / 9V2A / 12V1.5A，双口同时输出5V4.2A。

充电头网总结：

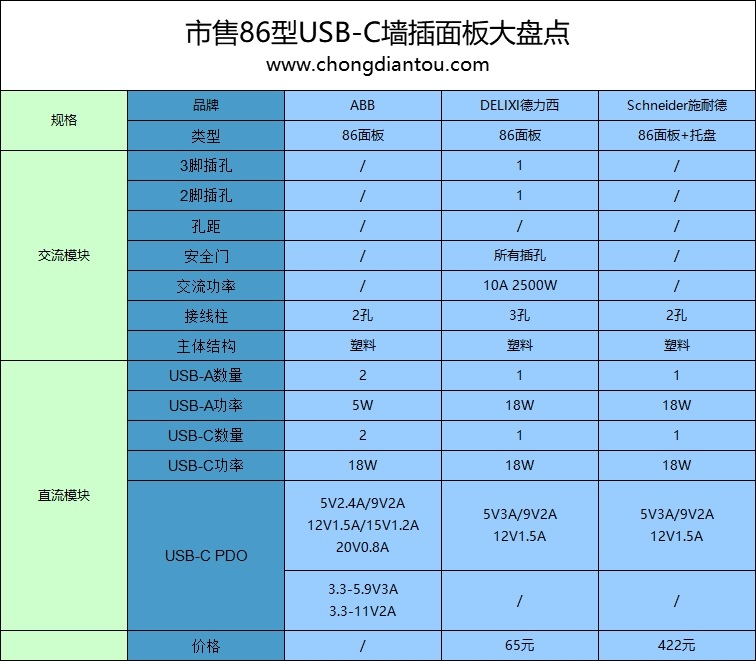

以上就是USB-C墙插面板的介绍，四款型号包含了纯USB直流面板、交直流面板，都是86型标准面板，大部分家庭都可以通用。按照插孔分有2A+2C、1A1C两种选择，输出功率大部分产品都支持18W快充输出，价格方面从数十元到数百元都有，小伙伴可以根据自己需求选择。
