驱动LED的好方法

LED技术推动照明领域的一场革命。因结合小型、低功耗、高可靠性和低成本，使得照明可以在不可能使用白炽灯或荧光灯技术的地方实现。因此，LED照明在办公室、家庭甚至在汽车上激增。

目前固态照明方案的主要缺点不是LED本身，而是提供照明能量的电源。这些开关电源(Switched-Mode Power Supplies；SMPS)的预期寿命比LED短得多，主要是因为它们所含的磁性组件(magnetic components)和电解电容(electrolytic capacitors)的使用寿命。此外，含有风扇等主动(active)冷却设备的开关电源尤其易受到在初期故障影响，而另一个缺点是SMPS的体积庞大，是电磁干扰(Electro-Magnetic Interference；EMI)的主要原因。考虑到尺寸和有限的照明安装空间，SMPS不太可能与LED安装在相同的PCB上，因此需要互连和引线，这是另一个潜在的故障原因。

然而，电力技术和拓扑的最新进展包含交流直接驱动(Direct AC Drive；DACD)电源方案的出现。这种新方法完全无需传统的SMPS，在成本、体积、使用寿命及可靠性方面提供多种优势，然而，并不是所有的DACD方案都相同。

DACD拓扑

所有DACD方案的共同之处是输入桥式整流器(bridge rectifier)，使用经典的4个二极管配置，将50/60Hz输入交流波形(AC waveform)，校正为100/120Hz半正弦波(half-sine wave)。峰值振幅(peak amplitude)从110V交流输入的155V左右变化到230V交流输入的325V，但原理保持不变。

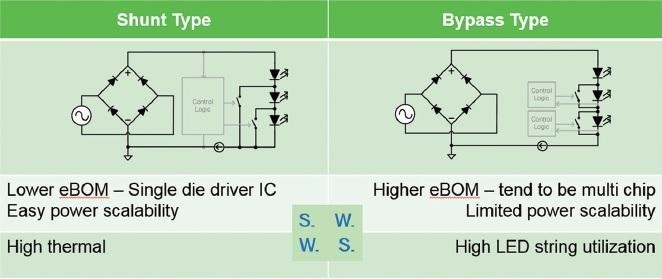

用于LED驱动的DACD拓扑通常分为两种配置，每一种都各有优缺点(图1)。

这两种方法都支持采用单板(single board)方案，而不是SMPS方案所需的双板方案。分流型(shunt type)DACD采用单片IC，降低物料清单(Bill of Material；BOM)成本，并且还具有可扩充的优点，但散热性能相对较差。

相比之下，旁路类型(bypass type)倾向于使用多个IC，因而导致更高的BOM成本，这种方法更适合需要许多LED灯串的应用。与分流法相比，虽然扩展性有限，但电气性能(electrical performance)更好，总谐波失真率(Total Harmonic Distortion；THD)通常小于10%，而分流法为30%左右。

虽然与传统的开关电源法相比，DACD法有显著的进步，但并不是驱动现代LED应用的理想方案。目前市场上仍有许多IC的DACD方案，但这些方案在线路电压调整(line regulation)、散热性能(thermal performance)、突波电阻(surge resistance)、调光能力和成本方面都能改进。

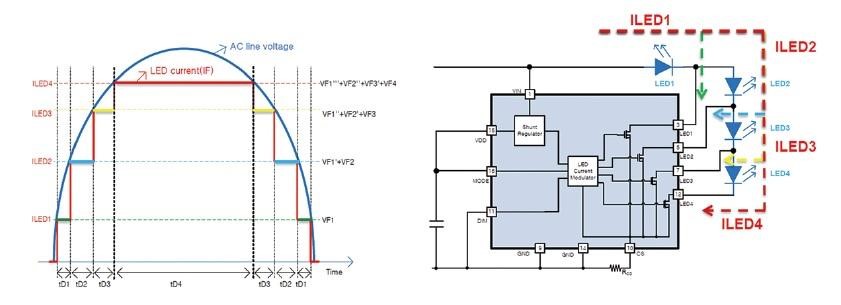

图2显示DACD方案的基本工作模式。当交流线路电压通过半正弦时，IC内的开关指示电流(ILEDn)照亮每个LED。但这种线性开关法有一个主要的缺点，即高THD。

最新的好方法

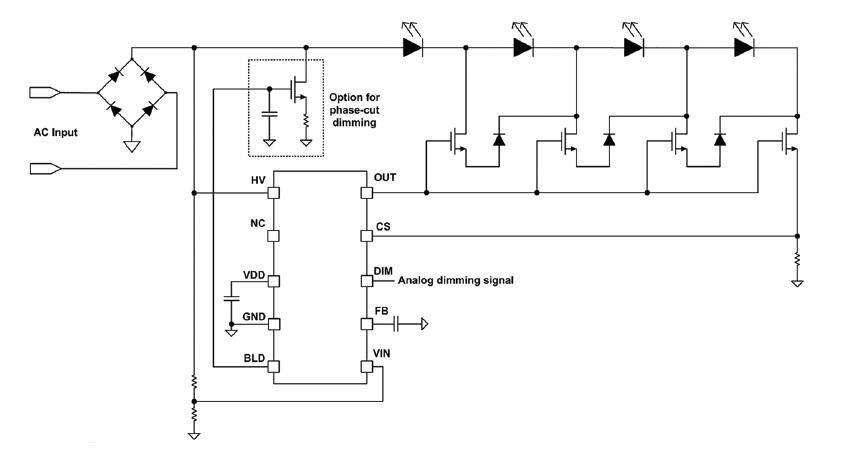

最新的DACD方案之一是安森美半导体的NCL30170。基于分流拓扑，它提供前述方法的所有优点，包含：是单个IC方案，具有较低的BOM成本及易于扩展功率。此种新方案的一个独特性是能够驱动多个外部MOSFET开关，支持多个LED灯串连接，功率能从10W扩展到200W，连接的LED灯串总数和外部开关仅受最高功率水平的限制。

在大多数应用中，尽管电源电压波动，但LED亮度保持不变是很重要的。通常，DACD驱动器能够实现±10%的稳压，而新组件可达到±1%，这是非常显著的提升，因而确保连接LED的持续光输出。

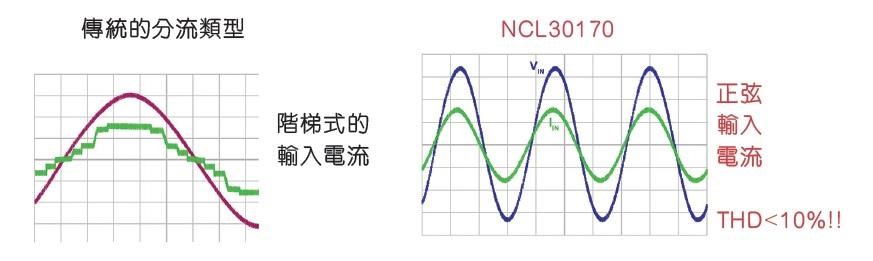

新组件用一种特有的方法来调节电流，而不是用于传统DACD方案的线性方法。电压触发点保持不变，但以此种方式调节电流使其不再是一个阶梯形状，因而产生平滑的正弦波电流(sinusoidal current)(图4右)，导致低于10%的极佳THD水平。

除了极佳的THD，新CACD方案还提供较佳的功率因子校正(Power Factor Correction；PFC)性能，超过0.98。

有效调光的重要性

在许多应用中，能进行LED调光很重要，能透过脉冲宽度调变(Pulse Width Modulation；PWM)技术(通常称为切相)或模拟控制来实现。PWM提供大范围的调光能力，但亦有明显的缺点，包括闪烁，这已被证实会造成处于这种视线环境的人头痛，高电频的PWM调光也会导致在室内使用时产生不受欢迎的声频噪声(audible noise)。

虽然许多DACD方案能调低到10%，新方案能够提供5%的模拟调光，进而满足具有挑战性的现代应用需求。该设备在整个亮度范围内保持稳压，进而确保即使在低功率下，从LED发出的光仍然保持不变。

对于使用TRIAC的切相调光器，新CACD方案的PWM性能确保照明方案非常适用于改装应用。

总结

LED照明在目前照明方案中占很大比重。由于现代应用的低功耗、低成本和小尺寸的要求，将使这比例增长，用更加灵活和通用的LED照明汰换旧的白炽灯装置亦将是未来成长的重要推力。

直到最近，SMPS一直被用于为LED装置供电，但存在耐用性和使用寿命的问题，而且体积庞大，使得在受限空间安装LED方案变得复杂与受限。

近期，DACD已成为一种为LED灯串供电的可行技术。这项技术解决SMPS的许多缺点，特别是耐用性和使用寿命、大小和成本，且未来将大幅促进更多的LED照明装置。现在，业者开发的新CACD组件有助于交流直接技术提供应用所需的性能、灵活性和耐用性，应用于许多终端市场领域。
