关于5G在CU/DU低层切分问题的讨论

1.1RAN3 #93bis(2016/10)关于CU/DU低层切分(PHY内部)讨论内容摘录

1.1.1R3-162380：Fronthaul split deployments(Mitsubishi Electric)

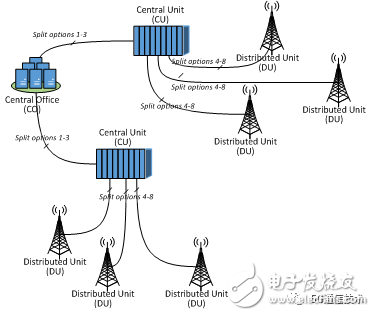

RAN3 #93bis上，Mitsubishi Electric提出，将不同的功能分割选项放在同一个RAN部署架构中，如将gNB的大多数高层功能集中在类似数据中心的Central office(CO)中，且部分无线相关的gNB功能采用Central unit来管理，gNB的底层功能采用Distributed unit(DU)来实现。





采用这种架构，可以支持功能切分的级联。

不过考虑到3GPP规范对部署方式不作具体规定，所以此提案仅被关注(noted)。

1.1.2R3-162098/R3-162542: CU-DU split: JusTIficaTIon of OpTIon 6 and 7 (NTT Docomo)

R3-162098后续修改为R3-162542并通过(Agreed)。

提案中提出引入7-3的切分方式。

下行方向上，也可以将物理层的编码放在CU中，其余物理层功能位于DU中。采用这种方式，所需前传带宽比7-1和7-2要低。此选项中有效载荷是编码后的数据比特，前传所需峰值带宽与选项6相类似。此选项被称为选项7-3

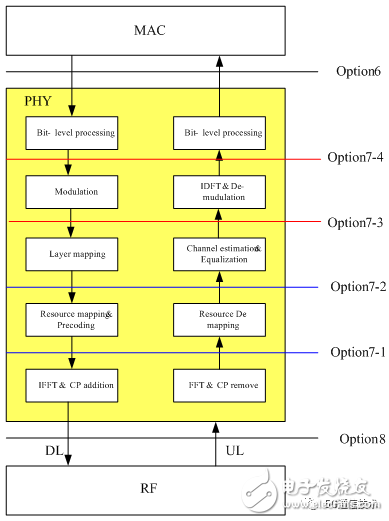

1.1.3R3-162343：ConsideraTIon about theCU-DU function split between intra-PHY (ZTE)

除了7-1和7-2之外，ZTE提出引入7-3和7-4的切分方式，以便降低CU与DU之间的传输带宽，同时可以实现部分协调功能，如基于ACK/NACK的TB合并、CS/CB等。





选项7-3：上行方向上，FFT、CP去除、资源去影射、信道估算/均衡等功能位于DU中，其它物理层功能位于CU中。下行方向上，iFFT、CP添加、资源影射、预编码和层影射等功能位于DU中，其余物理层功能位于CU中。

选项7-4：上行方向上，FFT、CP去除、资源去影射、信道估算/均衡、IDFT/解调等功能位于DU中，其它物理层功能位于CU中。下行方向上，iFFT、CP添加、资源影射、预编码、层影射和调制等功能位于DU中，其余物理层功能位于CU中。

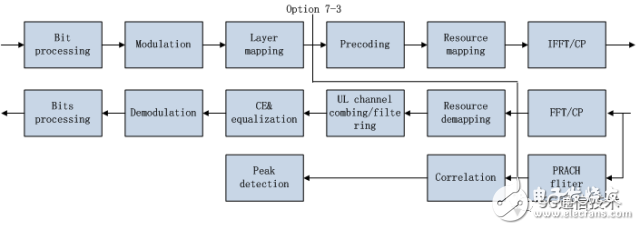

1.1.4R3-162376/R3-163544：Benefit of asymmetricalsplit realization of option 7 (CMCC)

对于下行采用7-2而上行采用7-1的异步切分方式(7-3)进行分析。异步切分至少应当考虑如下2个关键点，但是7-1和7-2难以同时满足此两个条件。

分离选项应当保持接收机的优势。JR和MIMO的增益随着上行流数而增加。

前传带宽应当尽量低，应当避免受天线数和层数的影响。





7-3的好处在于，下行数据与层数成比例，但是与天线数或者天线端口数无关，因此可以显著降低前传贷款需求。上行去除了CP数据和频域压缩，因此上行带宽也有所降低。更重要的是，这种选项具有更多的pooling增益。因此，建议RAN3予以考虑。
