询问 AI去年年底,有一款名为ZapGo的石墨烯超级电容移动电源在众筹平台Indiegogo上筹集资金,它的容量为1500mAh,能够在5分钟内充满,为人们快节奏的生活出行提供方便,这款产品预计会在今年秋季出货。在这之前,国内已经团队研发出一款同样能进行极速充电的产品,并且出货时间更早,能够在10分钟内蓄满电的移动电源——TurboCC TB4500。这款移动电源来自深圳,除了极速快充之外,小巧的体积、智能识别接入设备也是它的卖点。

TurboCC TB4500极速快充移动电源

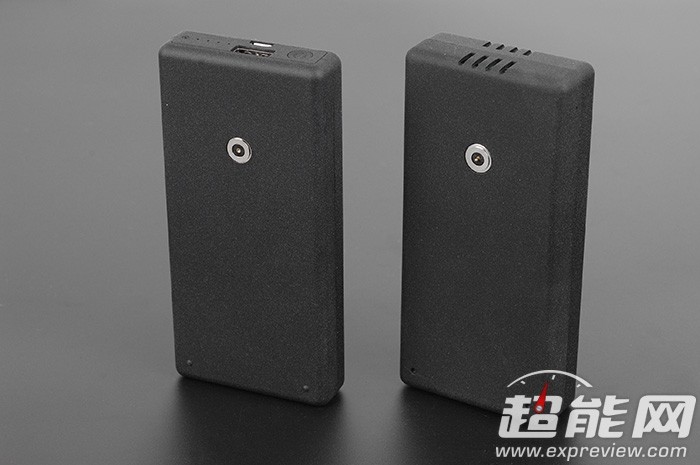

自带充电器的TurboCC TB4500极速快充移动电源
为了实现极速快充的特性,TurboCC极速快充移动电源搭还配了一个特制的充电器,其中移动电源部分的型号为TB4500,最大容量4800mAh,而使用TurboCC极速快充时充电的容量会限定在4500mAh,它的输入规格MicroUSB 5V/1A,充满耗时4小时,Turbo充电9V/10A,充满耗时10分钟,最大输出能力5V/3A(实际上过流保护点设置在2.88A),尺寸123.8x58.6x18.6mm,重量179g。
充电器的型号为TCC-0903-10FB,支持100-240Vac输入,输出9V/8.3A,尺寸123.8x58.6x23mm,重量168g。
拆解部分
既然是附带了充电器的移动电源,那么这两部分都应该进行拆解。首先进行拆解的是充电器部分,充电器型号为TCC-0903-10FB。由于输出规格高达9V/8.3A,所以充电器部分比起常见的充电器要更“暴力”。

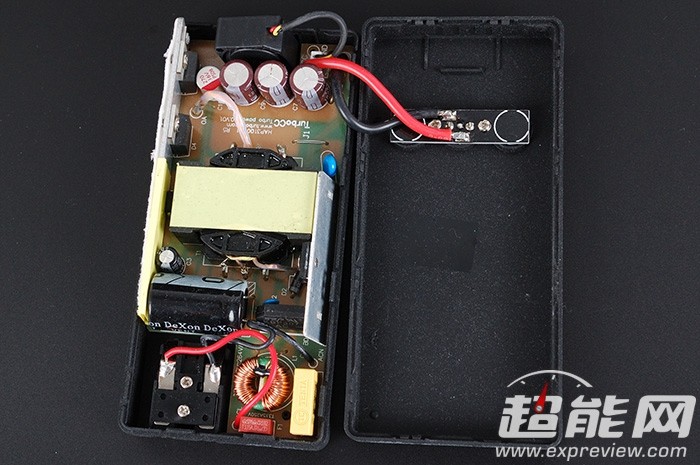

充电器内部的结构,中间一个变压器非常显眼,通过16AWG的粗线连接到磁力接口

还有一只2010规格的建准微型风扇对充电器进行散热,工作时有轻微的风噪

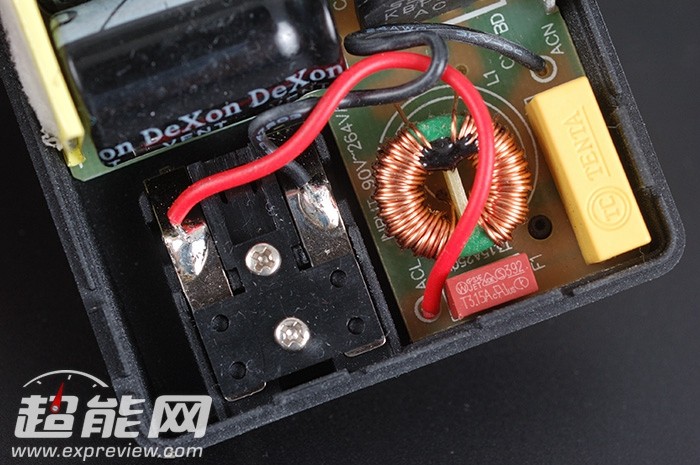

可折叠的AC插头和EMI部分,包括了一颗保险管、X电容和共模电感

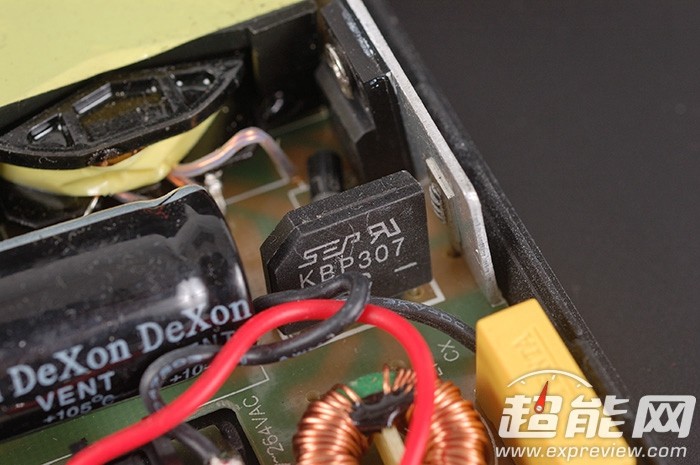

整流桥

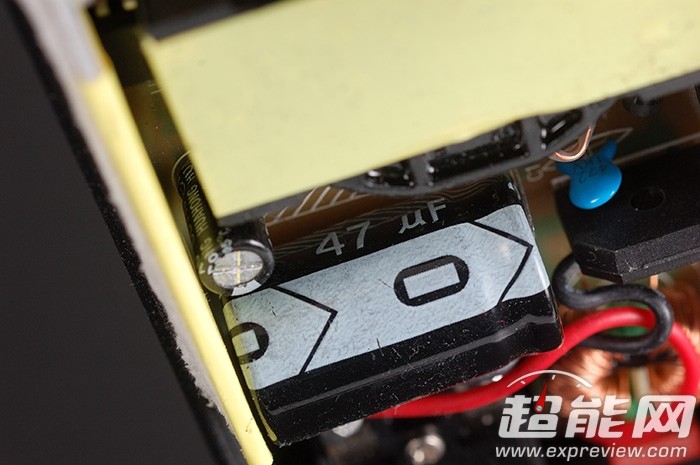

主电容47μF/400V

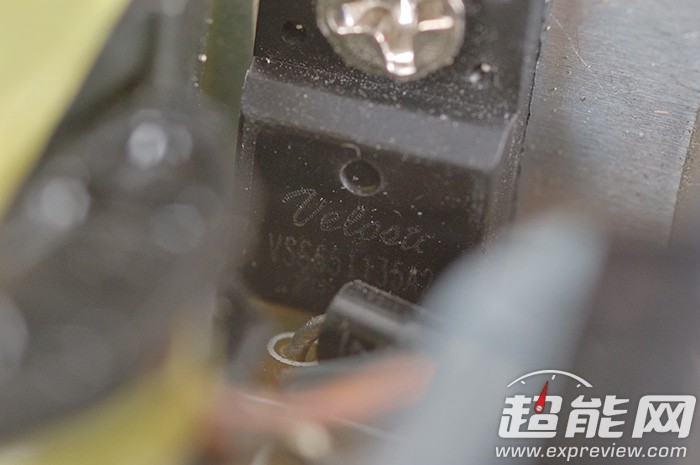

主开关管,规格不明

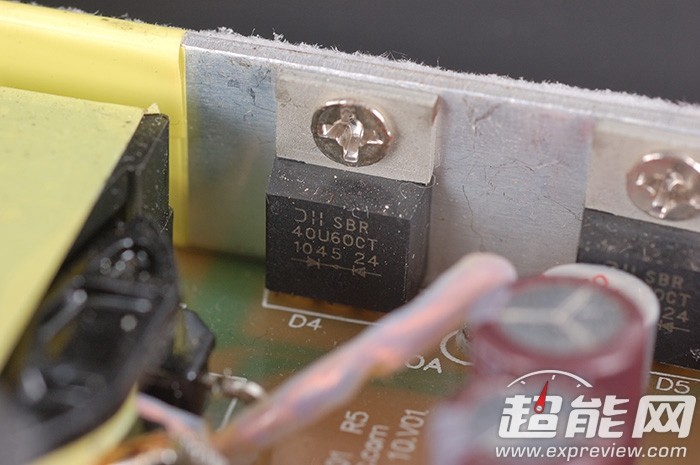

两枚Diodes的SBR40U60CT作为同步整流管,规格60V/40A

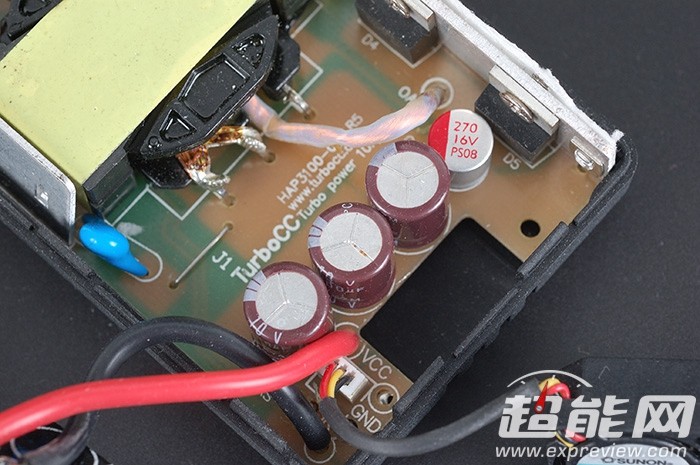

滤波电容采用的是3颗NCC电解搭配一颗固态电容的组合

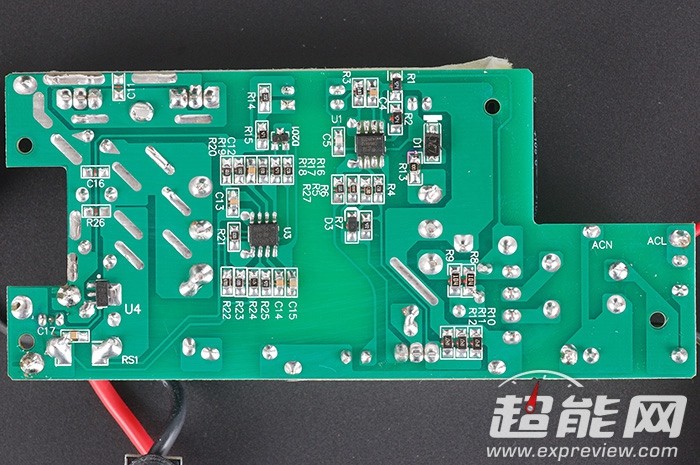

PCB背面
