共模电感在EMI滤波器中的分析设计！

《开关电源：EMC的分析与设计》＆《开关电源：电磁兼容进级与优化设计》我在课程中都有谈到，EMI滤波器的设计不仅对EMI传导设计是关键的环节；优化的滤波器结构对我们产品的EMS－快速群脉冲的设计应用也相当重要！特别是目前的产品设计中开关电源 未来更加高频化，追求小体积；带来的EMI问题也更加明显；为了满足产品功能要求、减少调试时间，使产品满足电磁兼容标准的要求，好的设计事半功倍。我将EMI滤波器中的关键器件：共模电感的分析设计提供参考；

电子产品的CLASSA ＆B 标准要求！

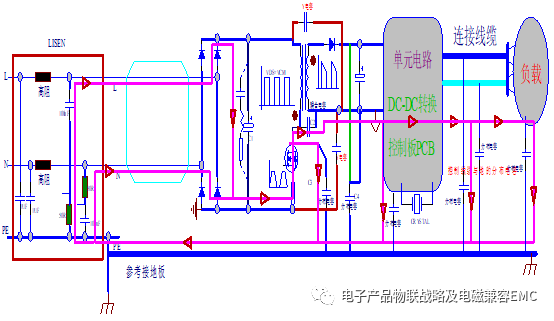

我们通过如下的框图结构知道，如果对于有开关电源系统的产品及电子线路如果不插入EMI滤波器；其很难通过上述的CLASS A／B的标准限值要求；

《开关电源：EMC的分析与设计》＆《开关电源：电磁兼容进级与优化设计》

分析设计中EMI－传导高效设计我的设计理论是150KHZ－10MHZ我们快速使用EMI输入滤波器来搞定！上图中EMI滤波器中最为关键的设计为共模电感的选择和设计；以下我将共模电感的特性进行理论分析！

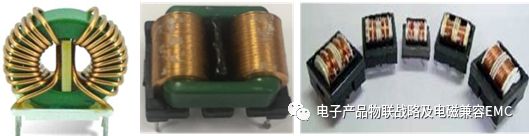

1．快速设计法：目前推荐及常用的比较优化的共模电感结构如下；

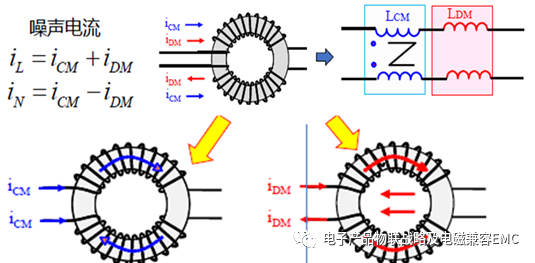

共模电感器等效电路：

共模滤波器中，其漏感作为差模电感的用途；可进一步优化EMI滤波器的体积。

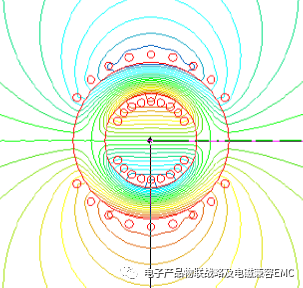

共模电感器磁场分布特点如下：

A． FCM

共模磁通基本都在磁芯内部，使得共模电感量很大！

B． FDM

差模磁通通过磁芯外部空气，使得差模电感量较小！

2．分析两种常用的共模电感的磁芯结构

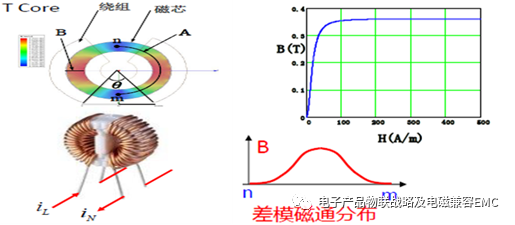

A．T Core

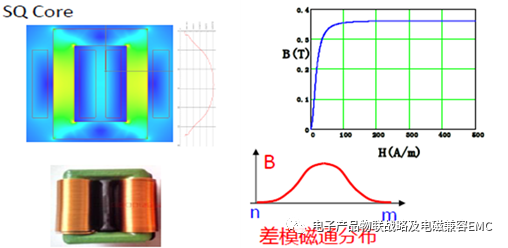

B．SQ Core

应用时注意要点：

Δ对分绕结构，工频功率电流（差模形态）作用下，磁芯存在偏磁磁通；

Δ偏磁磁通沿磁芯分布不均匀，在绕组中间部位磁密最大；

Δ如果在偏磁磁通下，磁密最大处磁芯饱和，则共模感量急剧下降；

Δ漏感（差模电感）越大，在工频电流下偏磁通越大，则磁芯越易局部饱和；

偏磁电流（直流／工频）对共模电感的影响需要考虑

直流电流偏磁影响评估

在电子线路中；共模电感需要满足的基本要求，其最大饱和磁通不要超过其使用范围！
