PCB可制造性设计（二）

前言：

可制造性设计DFM（Design ForManufacture）是保证PCB设计质量的最有效的方法。DFM就是从产品开发设计时起，就考虑到可制造性和可测试性，使设计和制造之间紧密联系，实现从设计到制造一次成功的目的。

DFM具有缩短开发周期、降低成本、提高产品质量等优点，是企业产品取得成功的途径。

HP公司DFM统计调查表明：产品总成本60％取决于产品的最初设计，75％的制造成本取决于设计说明和设计规范，70－80％的生产缺陷是由于设计原因造成的。

2．1． 阻焊设计

阻焊油墨性能对比

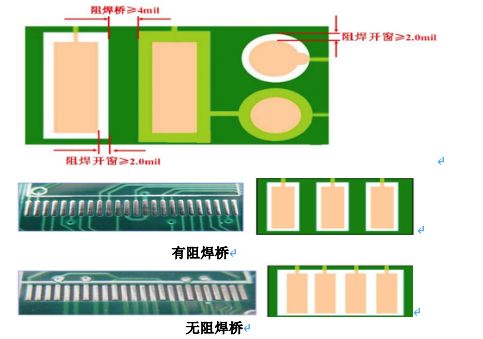

阻焊开窗以及阻焊桥的宽度

阻焊开窗比线路PAD单边大2mil以上；

阻焊桥大于4mil，IC线路PAD间距大于8mil

如下图示

2．2． 字符设计

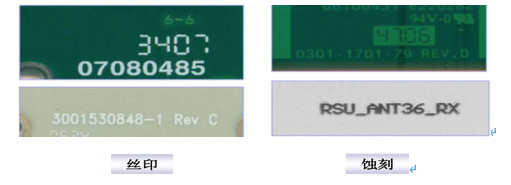

字符最小线宽

最小丝印字符线宽：5mil，字体高度：28mil，字体宽度：16mil

最小蚀刻字符线宽：8mil，字体高度：40mil，字体宽度：28mil

2．3． 拼板设计

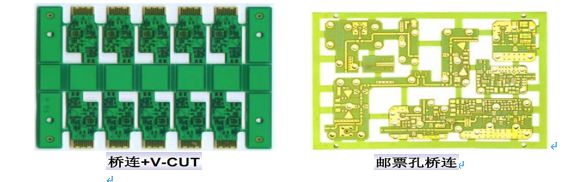

拼板连接方式

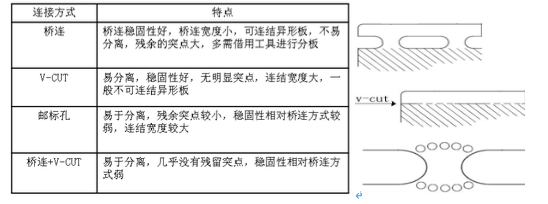

连接方式的对比

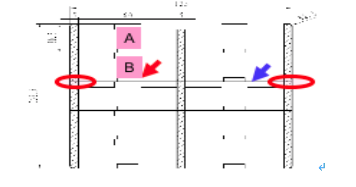

拼板方式不合理的案例

红色标记的位置，连接位太小，导致V－CUT后容易断板

蓝色标记的位置，V－CUT后会产生毛刺

最佳的拼板方式：将B单只旋转180度，再与A相连接，其他位置同理，这样即可以避免容易断板。
